  1. NGB接入网演进及家庭网络融合深圳市兰丁电子有限公司NGB接入网演进及家庭网络融合深圳市兰丁电子有限公司

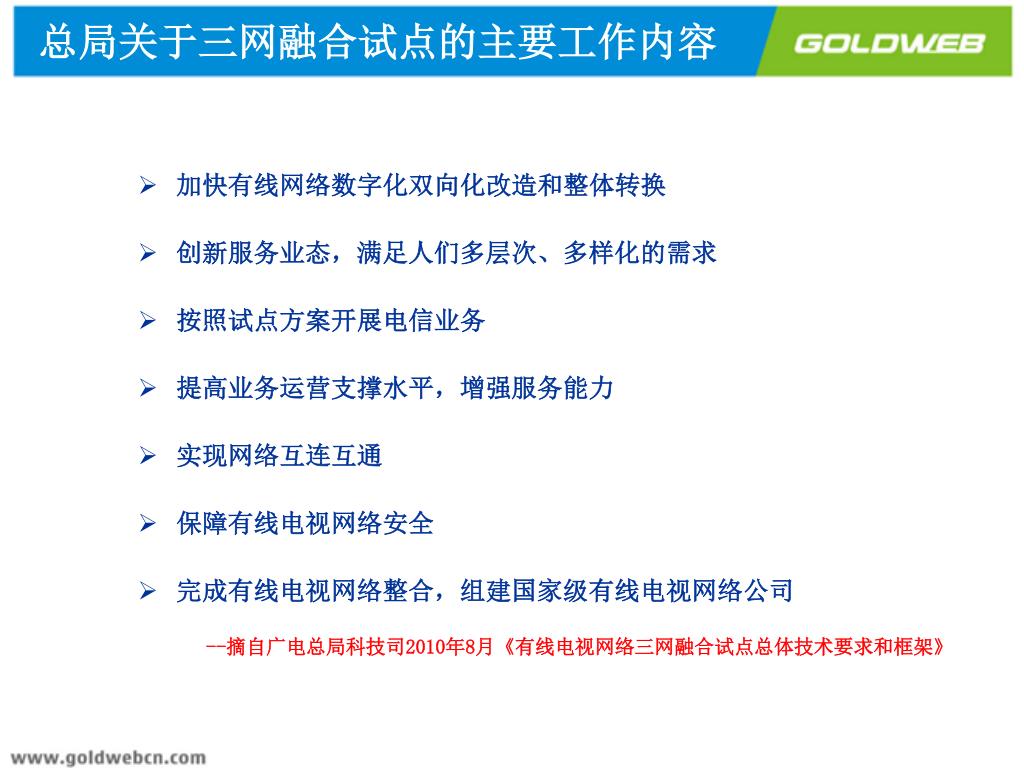

  2. 总局关于三网融合试点的主要工作内容 • 加快有线网络数字化双向化改造和整体转换 • 创新服务业态，满足人们多层次、多样化的需求 • 按照试点方案开展电信业务 • 提高业务运营支撑水平，增强服务能力 • 实现网络互连互通 • 保障有线电视网络安全 • 完成有线电视网络整合，组建国家级有线电视网络公司 • --摘自广电总局科技司2010年8月《有线电视网络三网融合试点总体技术要求和框架》

  3. 三网融合试点主要工作内容归纳 对三网融合试点工作归纳如下： • 网络建设：包括有线网络数字化双向化改造、以光进铜退和光纤到户为特征的NGB（下一代广播电视网）以及家庭网络 • 资源整合：组建和完善有线网络公司的市场主体及队伍建设 • 技术创新 • 业务创新：创新业务形态、丰富服务内容 面向NGB下一代广播电视网的接入网演进 NGB与家庭网络的融合及其应用 网络建设是技术创新和业务创新的载体和基础

  4. 广电城域网核心层 目前有线网络接入网双向化改造模式 城域网核心网 接入网网管系统 目前双向化改造的主要支撑业务为VoD点播回传及宽带上网，带宽需求为4M HFC光纤网络 汇聚层 PON端口带宽1.25G 支撑2500户/5000户覆盖 紧凑型OLT 大容量OLT 光 纤 网 络 CATV IP数据 CATV IP数据 CATV IP数据 ONU EOC头端带宽100M（每户4M） 10%开通率、50%在线率情况下支撑500户覆盖 20 %开通率、50%在线率情况下支撑250户覆盖 光接收机 ONU 支撑IPTV或未来的HD IPTV等高带宽业务时，目前的带宽规划将严重不足 一体式EoC头端设备 (内置ONU、光接收机) EoC头端设备 (内置分支器、混合器) 小区 同 轴 网 络 楼道交换机 每户典型规划带宽4M 同轴电缆 同轴电缆 楼道 入户 每户典型规划带宽4M EoC终端 EoC终端 EoC终端 EoC终端 双向STB 双向STB 双向STB 双向STB 双向STB 家庭1 TV 家庭2 TV PC 家庭3 TV 家庭4 TV PC 家庭5 TV PC

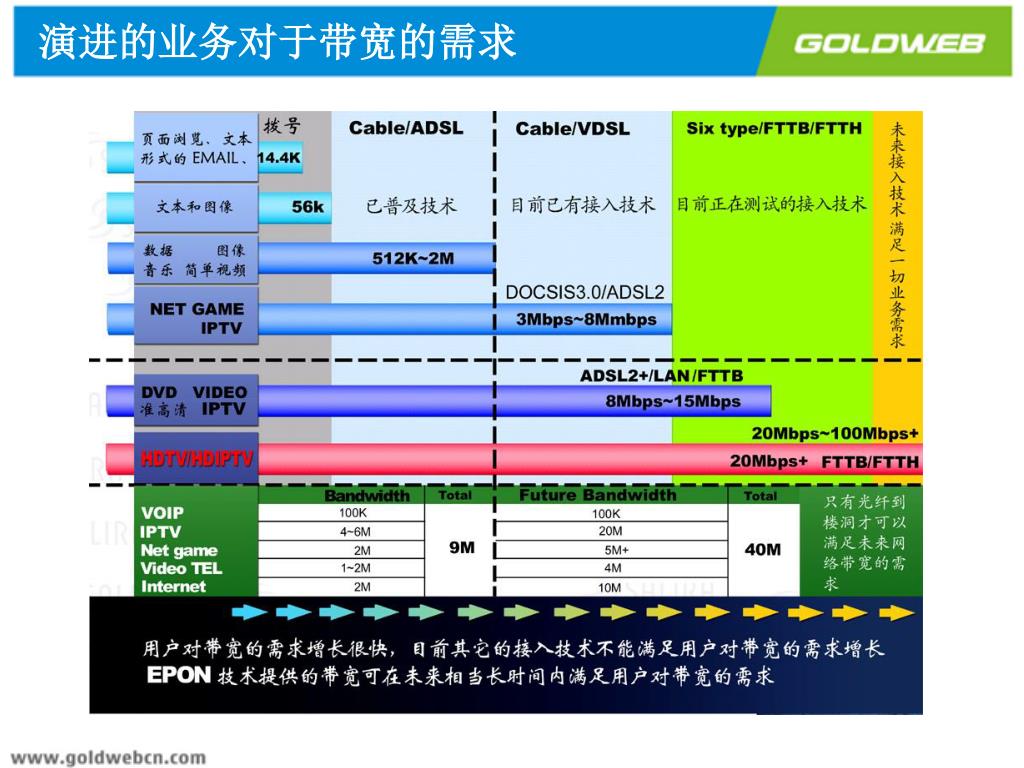

  5. 演进的业务对于带宽的需求

  6. 有线网络接入网的演进方向1—EOC演进 实际带宽100M 基于HomePlugAV（INT6400）的EoC头端 EoC本身的发展，在不改变HFC网络结构的前提下，大幅提升了网络性能，并兼容原有在用设备 芯片官方指标350M，目前实验室测试带宽为>200M 基于HomePlugAV（INT7400）的EoC头端 HomePlugPNA、HomePlugBPL、MOCA等技术体制均已经或即将推出带宽提升的芯片版本

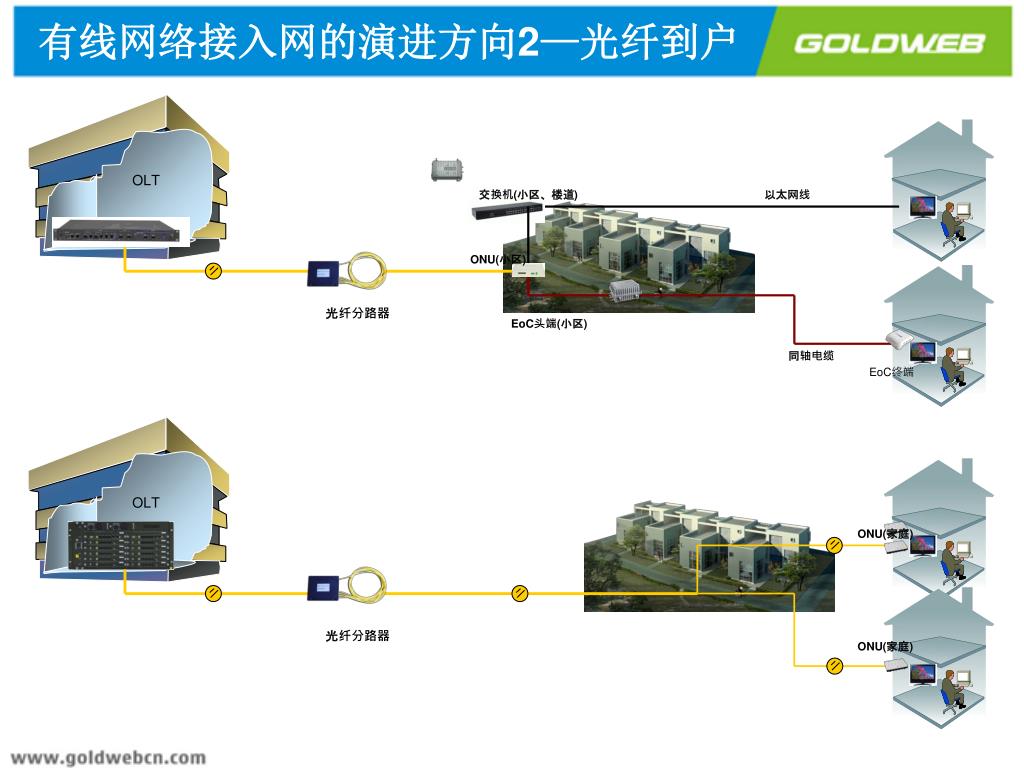

  7. 有线网络接入网的演进方向2—光纤到户 OLT 交换机(小区、楼道) 以太网线 ONU(小区) 光纤分路器 EoC头端(小区) 同轴电缆 EoC终端 OLT ONU(家庭) 光纤分路器 ONU(家庭)

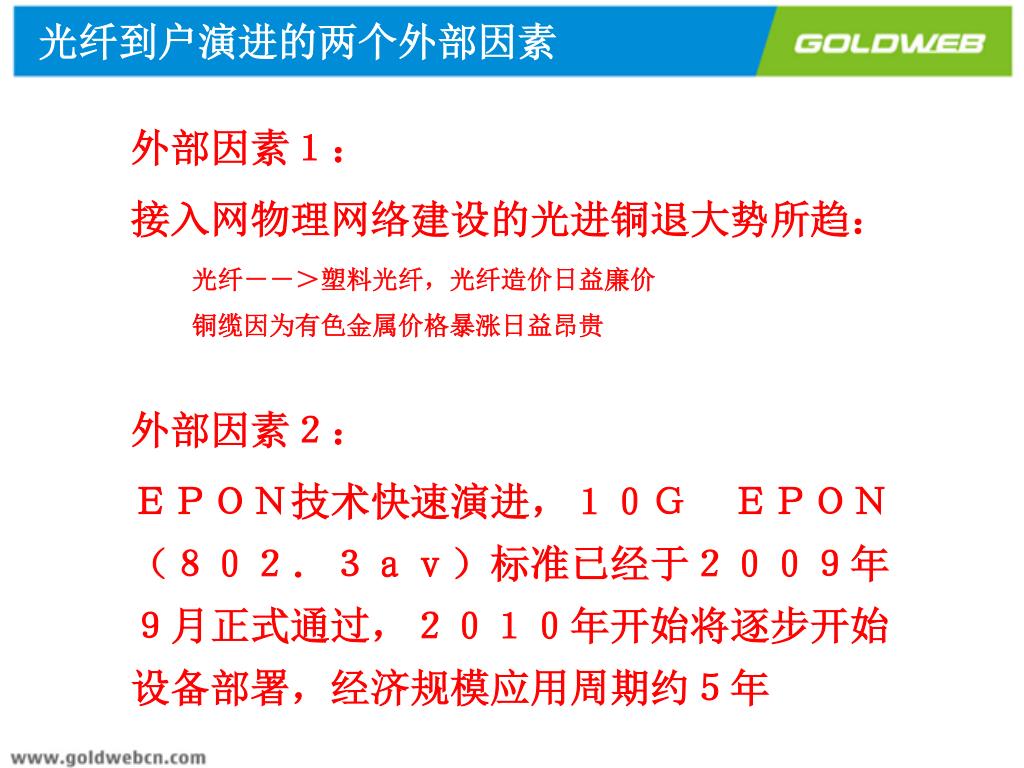

  8. 光纤到户演进的两个外部因素 外部因素１： 接入网物理网络建设的光进铜退大势所趋： 光纤－－＞塑料光纤，光纤造价日益廉价 铜缆因为有色金属价格暴涨日益昂贵 外部因素２： ＥＰＯＮ技术快速演进，１０Ｇ　ＥＰＯＮ（８０２．３ａｖ）标准已经于２００９年９月正式通过，２０１０年开始将逐步开始设备部署，经济规模应用周期约５年

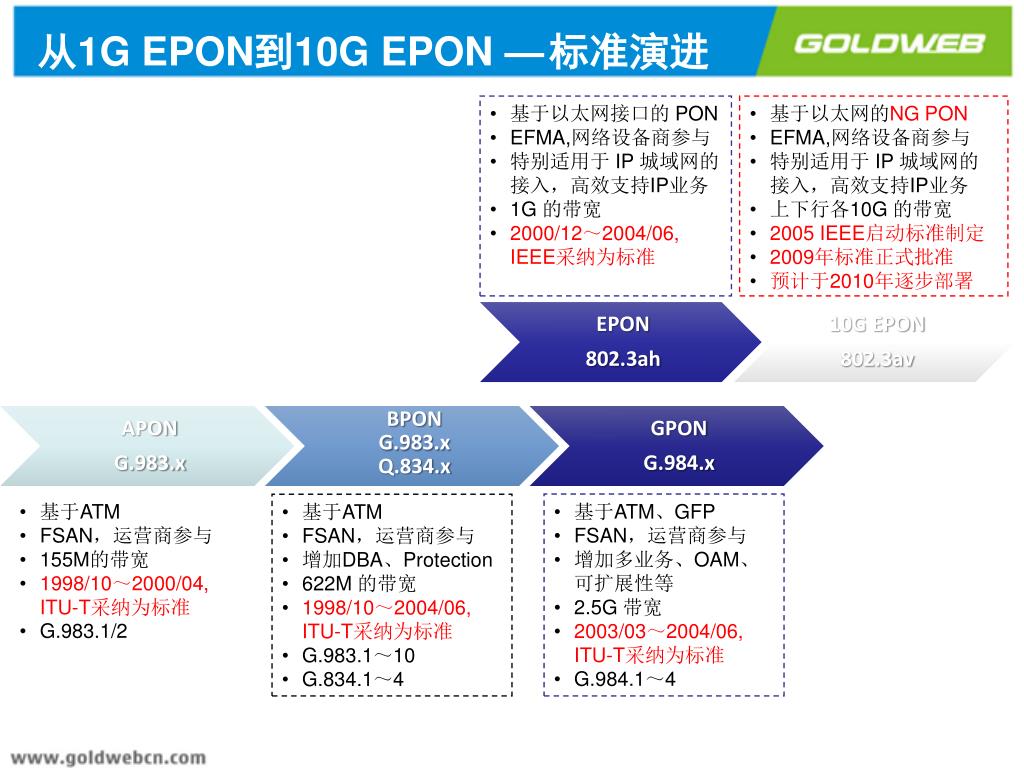

  9. 从1G EPON到10G EPON —标准演进 • 基于以太网接口的 PON • EFMA,网络设备商参与 • 特别适用于 IP 城域网的接入，高效支持IP业务 • 1G 的带宽 • 2000/12～2004/06, IEEE采纳为标准 • 基于以太网的NG PON • EFMA,网络设备商参与 • 特别适用于 IP 城域网的接入，高效支持IP业务 • 上下行各10G 的带宽 • 2005 IEEE启动标准制定 • 2009年标准正式批准 • 预计于2010年逐步部署 • 基于ATM • FSAN，运营商参与 • 155M的带宽 • 1998/10～2000/04, ITU-T采纳为标准 • G.983.1/2 • 基于ATM、GFP • FSAN，运营商参与 • 增加多业务、OAM、可扩展性等 • 2.5G 带宽 • 2003/03～2004/06, ITU-T采纳为标准 • G.984.1～4 • 基于ATM • FSAN，运营商参与 • 增加DBA、Protection • 622M 的带宽 • 1998/10～2004/06, ITU-T采纳为标准 • G.983.1～10 • G.834.1～4

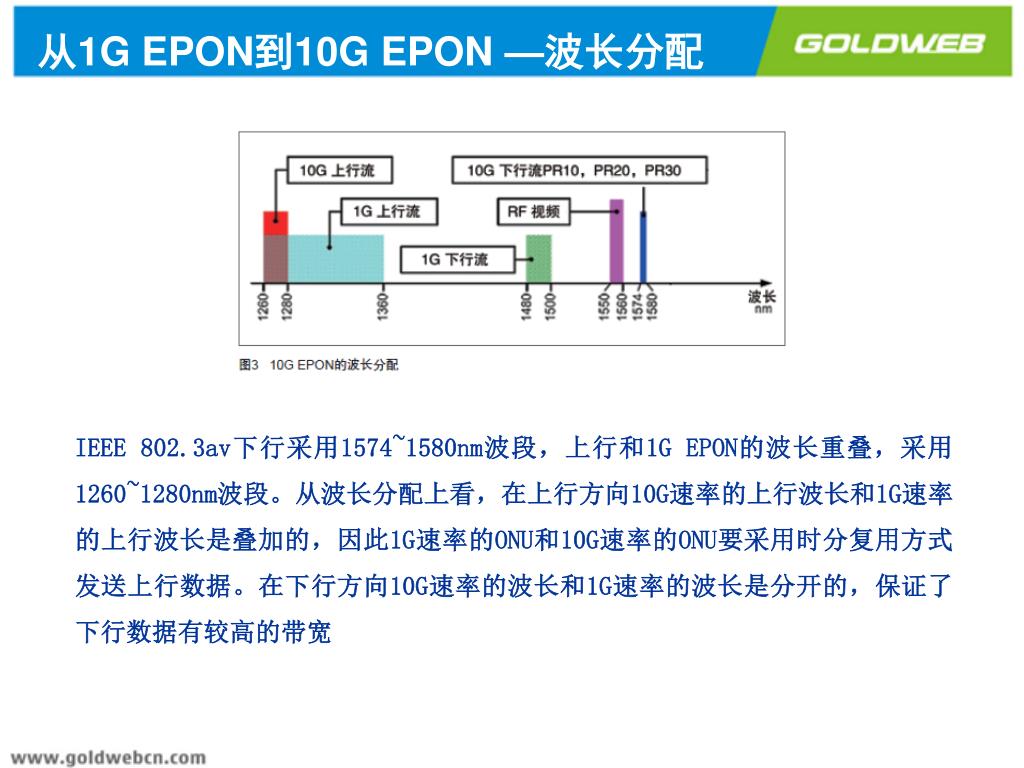

  10. 从1G EPON到10G EPON —波长分配 IEEE 802.3av下行采用1574~1580nm波段，上行和1G EPON的波长重叠，采用1260~1280nm波段。从波长分配上看，在上行方向10G速率的上行波长和1G速率的上行波长是叠加的，因此1G速率的ONU和10G速率的ONU要采用时分复用方式发送上行数据。在下行方向10G速率的波长和1G速率的波长是分开的，保证了下行数据有较高的带宽

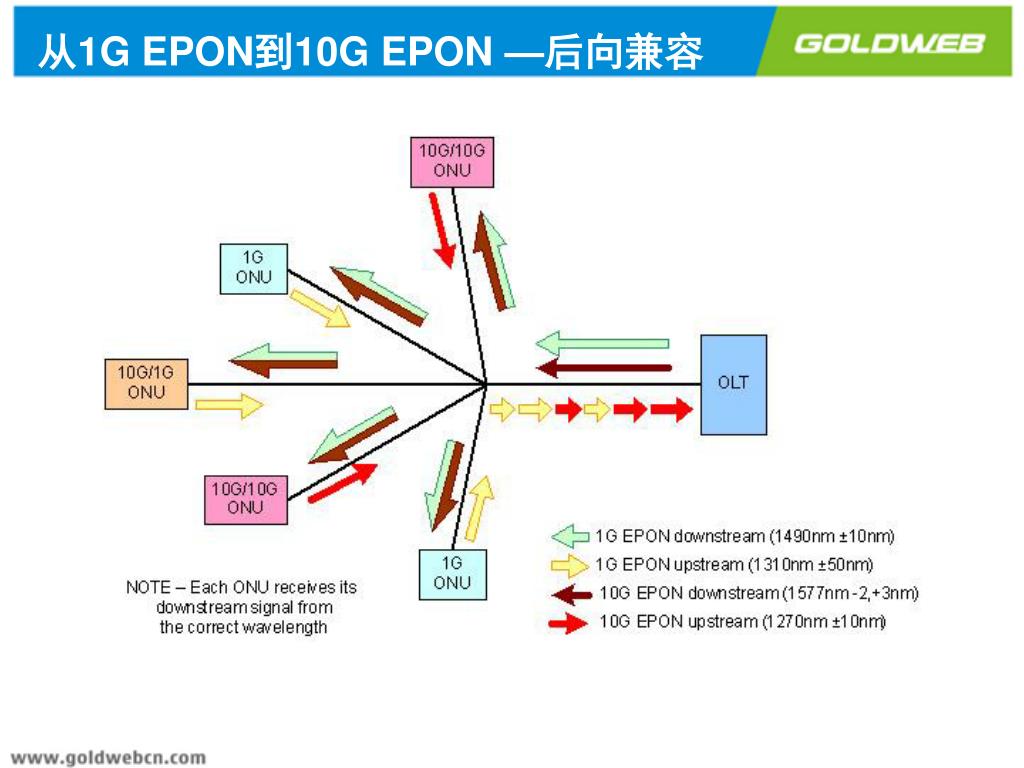

  11. 从1G EPON到10G EPON —后向兼容

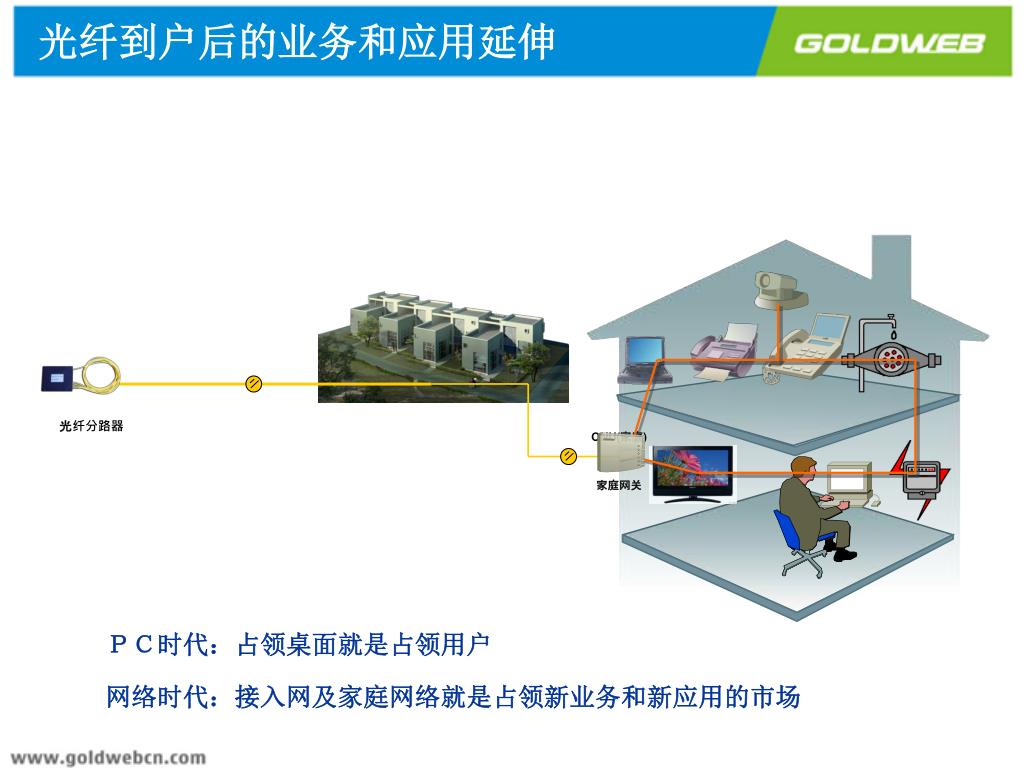

  12. 光纤到户后的业务和应用延伸 光纤分路器 ONU(家庭) 家庭网关 ＰＣ时代：占领桌面就是占领用户 网络时代：接入网及家庭网络就是占领新业务和新应用的市场

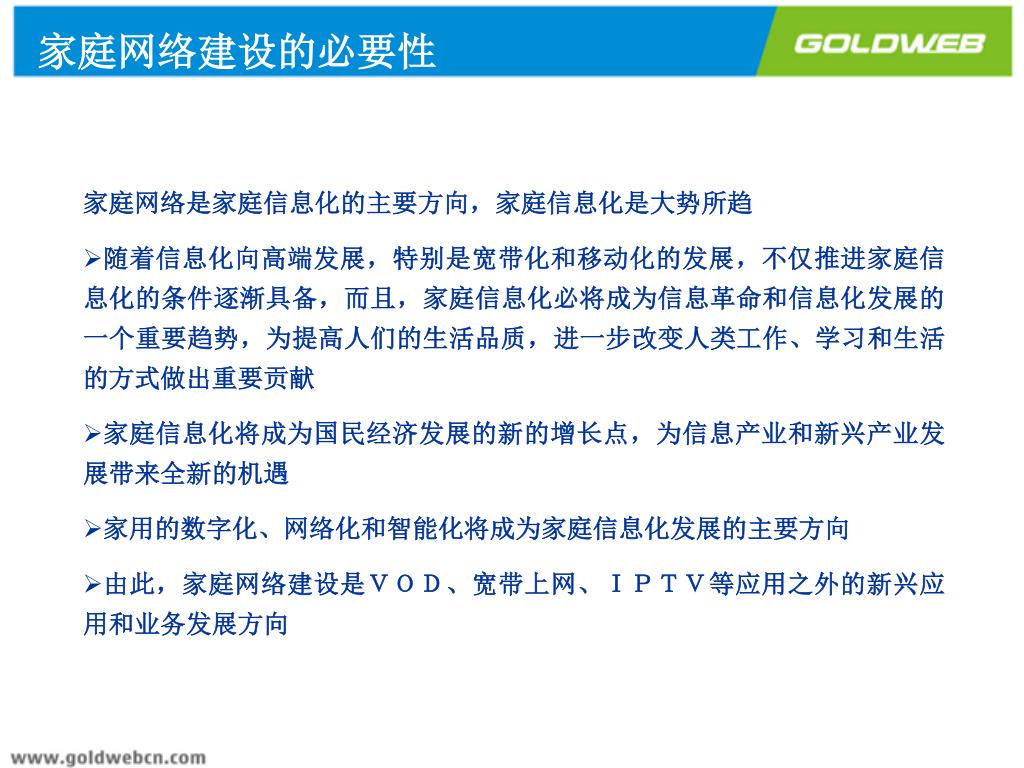

  13. 家庭网络建设的必要性 家庭网络是家庭信息化的主要方向，家庭信息化是大势所趋 • 随着信息化向高端发展，特别是宽带化和移动化的发展，不仅推进家庭信息化的条件逐渐具备，而且，家庭信息化必将成为信息革命和信息化发展的一个重要趋势，为提高人们的生活品质，进一步改变人类工作、学习和生活的方式做出重要贡献 • 家庭信息化将成为国民经济发展的新的增长点，为信息产业和新兴产业发展带来全新的机遇 • 家用的数字化、网络化和智能化将成为家庭信息化发展的主要方向 • 由此，家庭网络建设是ＶＯＤ、宽带上网、ＩＰＴＶ等应用之外的新兴应用和业务发展方向

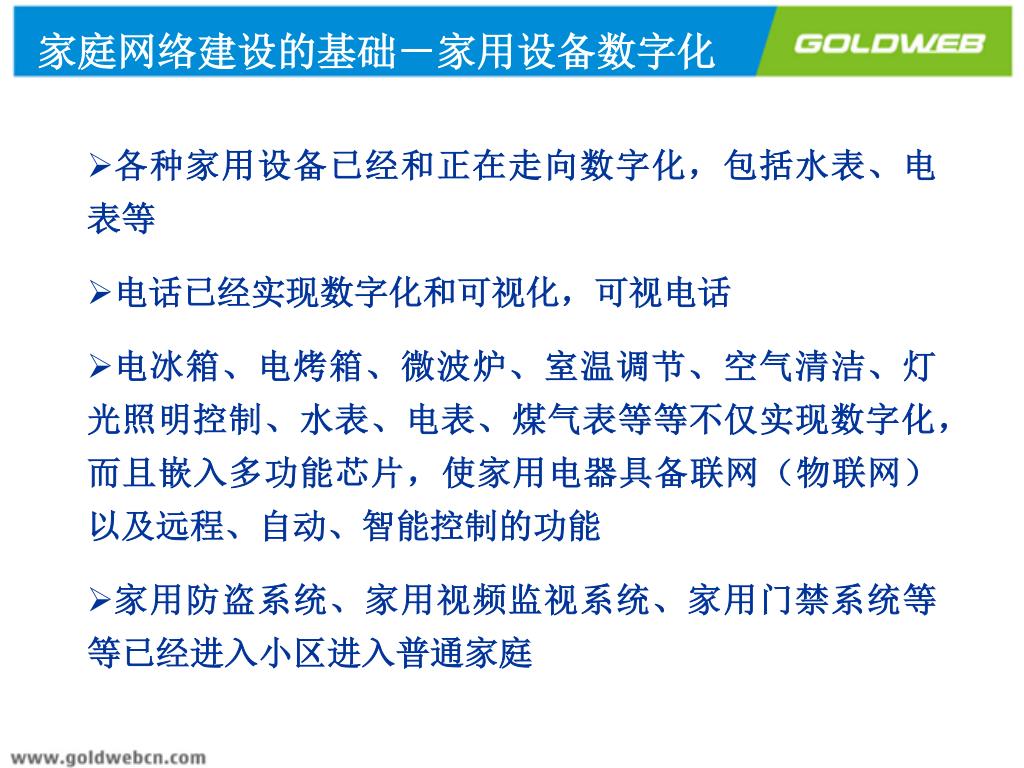

  14. 家庭网络建设的基础－家用设备数字化 • 各种家用设备已经和正在走向数字化，包括水表、电表等 • 电话已经实现数字化和可视化，可视电话 • 电冰箱、电烤箱、微波炉、室温调节、空气清洁、灯光照明控制、水表、电表、煤气表等等不仅实现数字化，而且嵌入多功能芯片，使家用电器具备联网（物联网）以及远程、自动、智能控制的功能 • 家用防盗系统、家用视频监视系统、家用门禁系统等等已经进入小区进入普通家庭

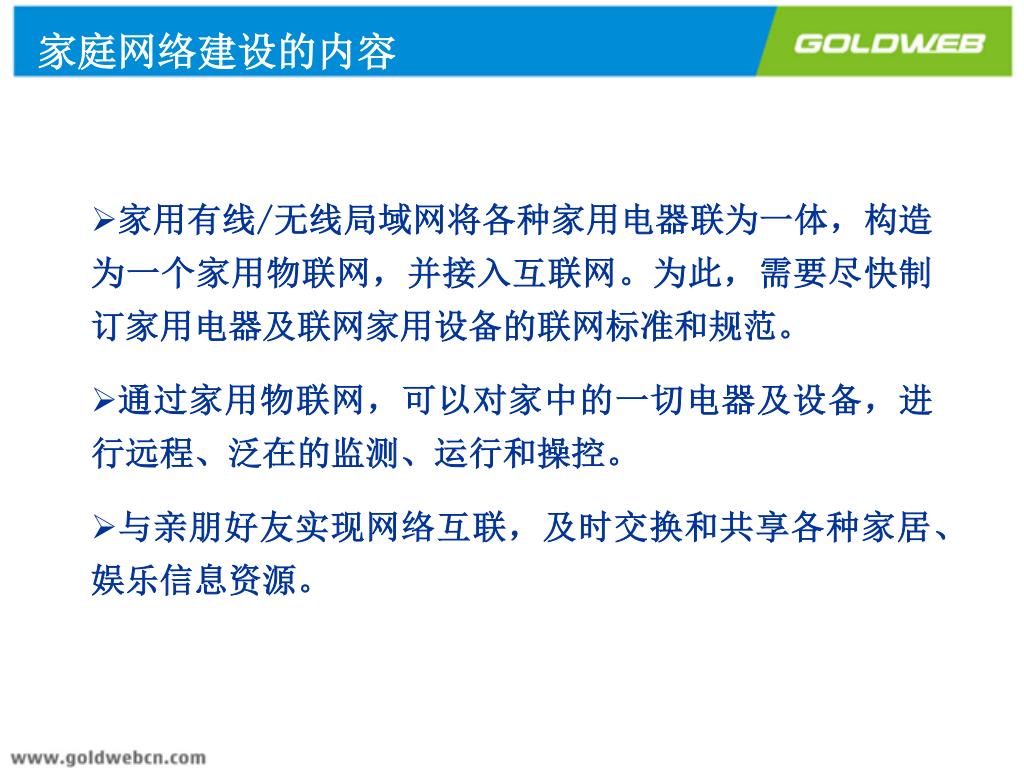

  15. 家庭网络建设的内容 • 家用有线/无线局域网将各种家用电器联为一体，构造为一个家用物联网，并接入互联网。为此，需要尽快制订家用电器及联网家用设备的联网标准和规范。 • 通过家用物联网，可以对家中的一切电器及设备，进行远程、泛在的监测、运行和操控。 • 与亲朋好友实现网络互联，及时交换和共享各种家居、娱乐信息资源。

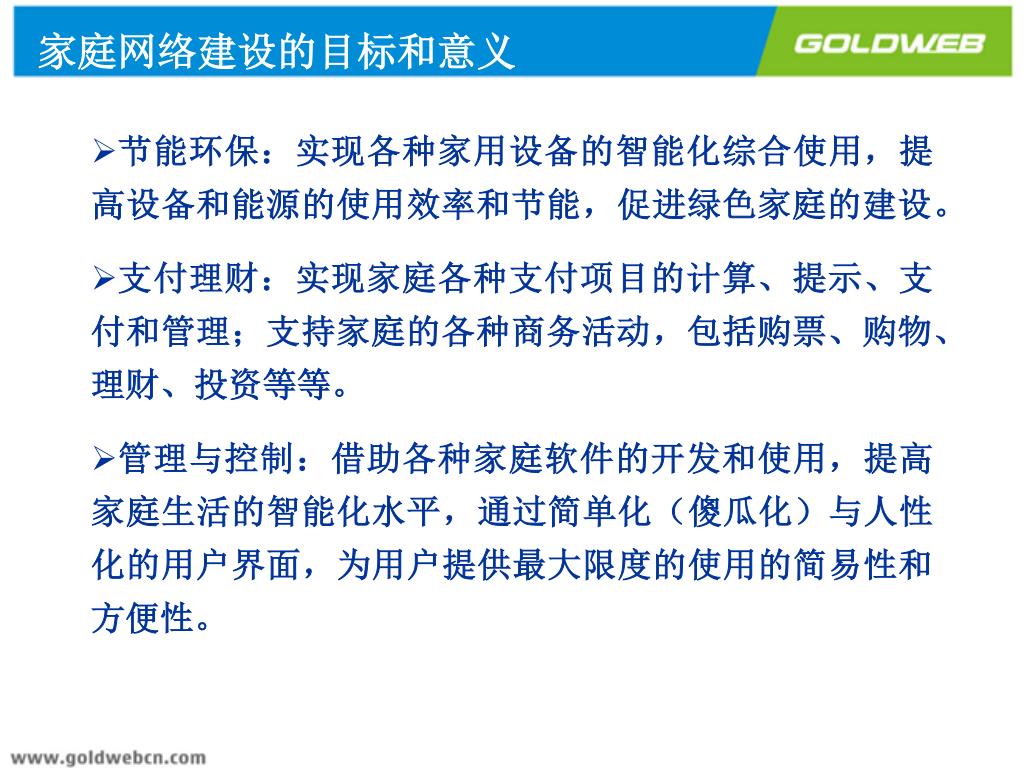

  16. 家庭网络建设的目标和意义 • 节能环保：实现各种家用设备的智能化综合使用，提高设备和能源的使用效率和节能，促进绿色家庭的建设。 • 支付理财：实现家庭各种支付项目的计算、提示、支付和管理；支持家庭的各种商务活动，包括购票、购物、理财、投资等等。 • 管理与控制：借助各种家庭软件的开发和使用，提高家庭生活的智能化水平，通过简单化（傻瓜化）与人性化的用户界面，为用户提供最大限度的使用的简易性和方便性。

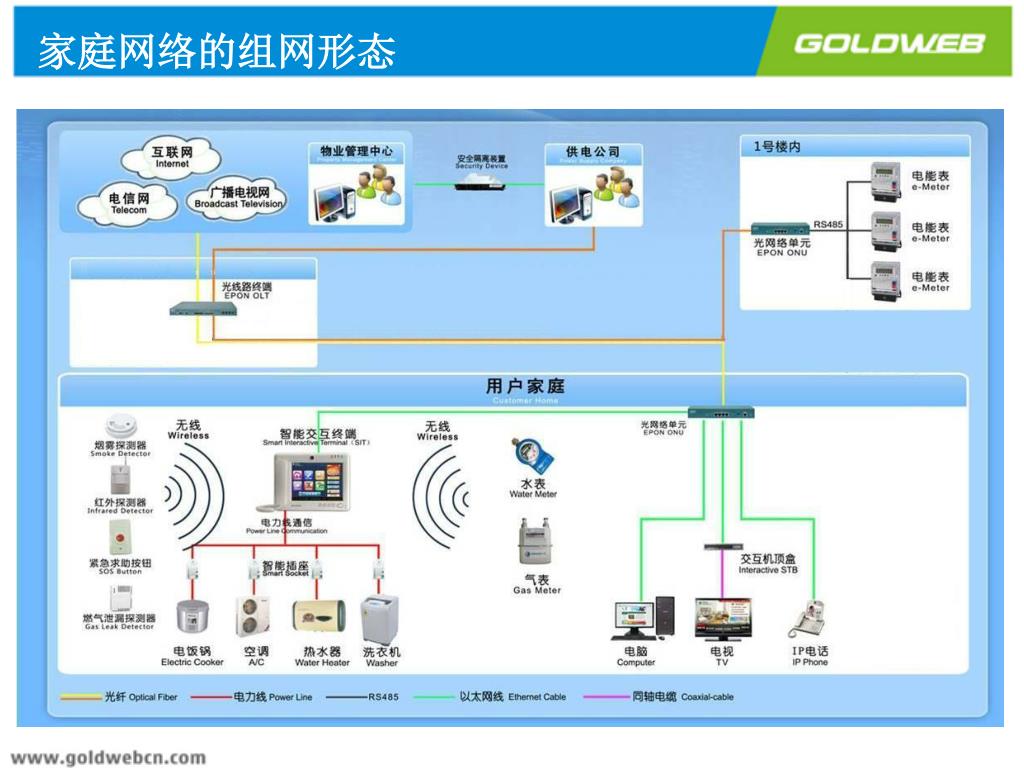

  17. 家庭网络的组网形态

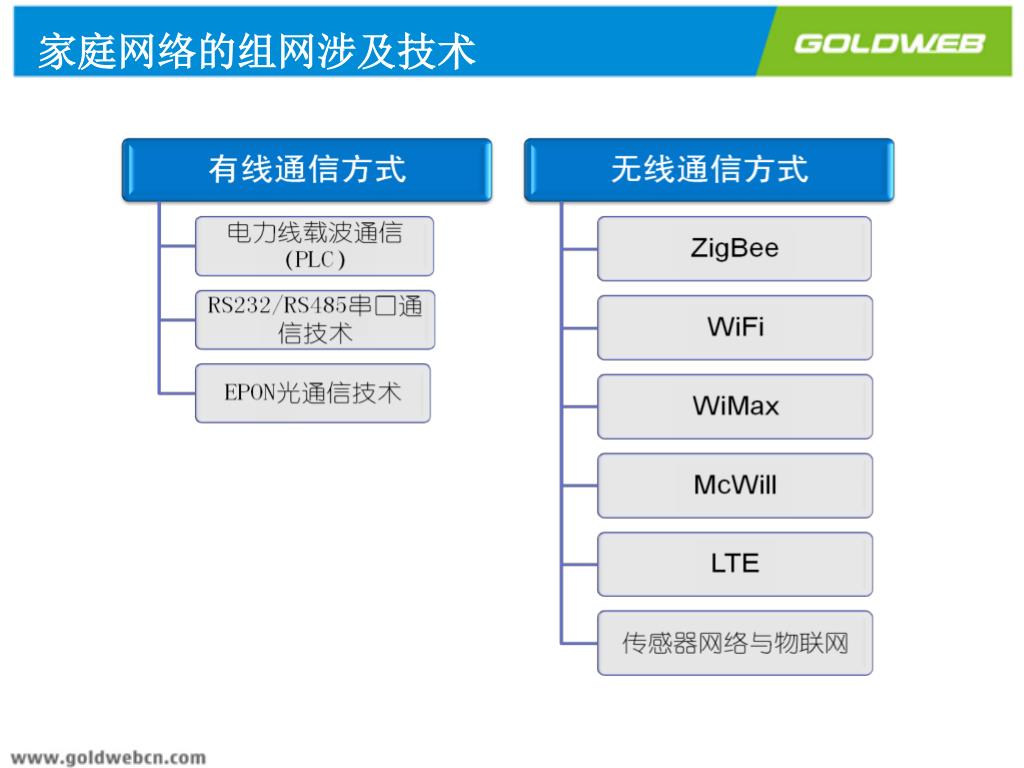

  18. 家庭网络的组网涉及技术

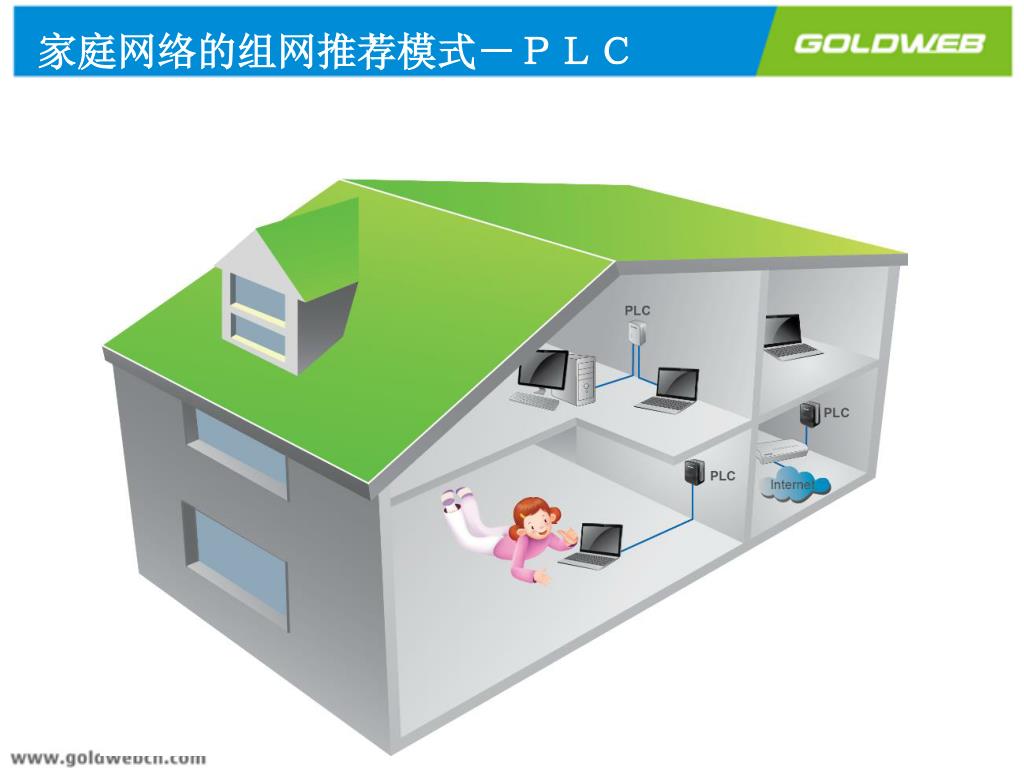

  19. 家庭网络的组网推荐模式－ＰＬＣ

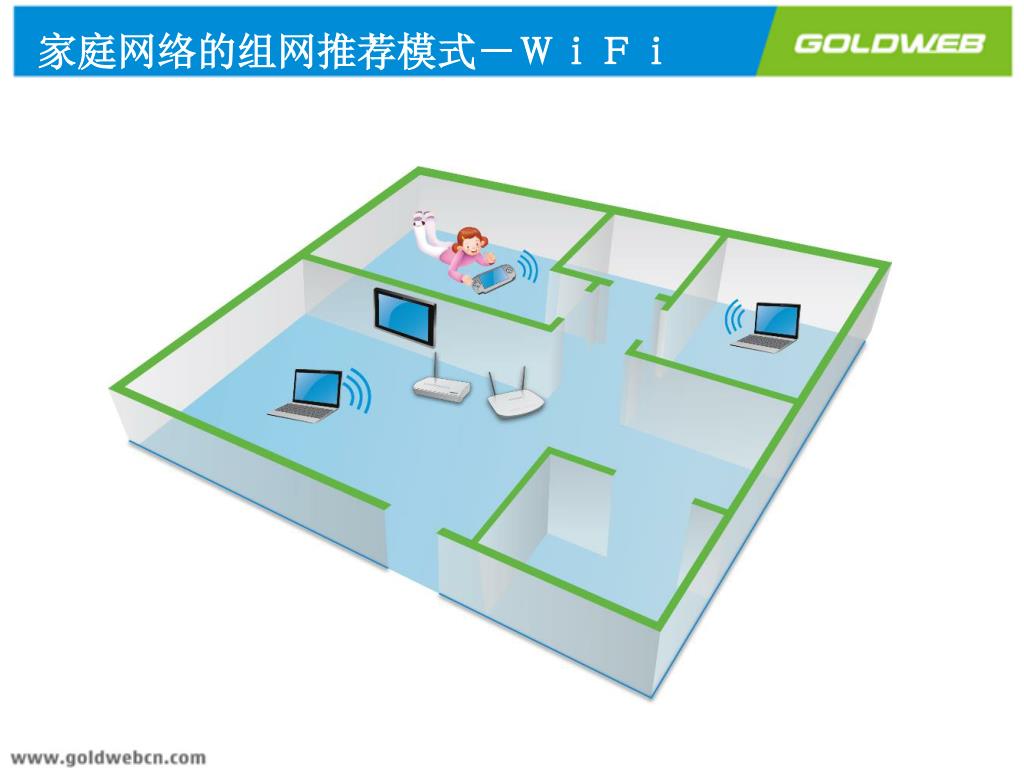

  20. 家庭网络的组网推荐模式－ＷｉＦｉ

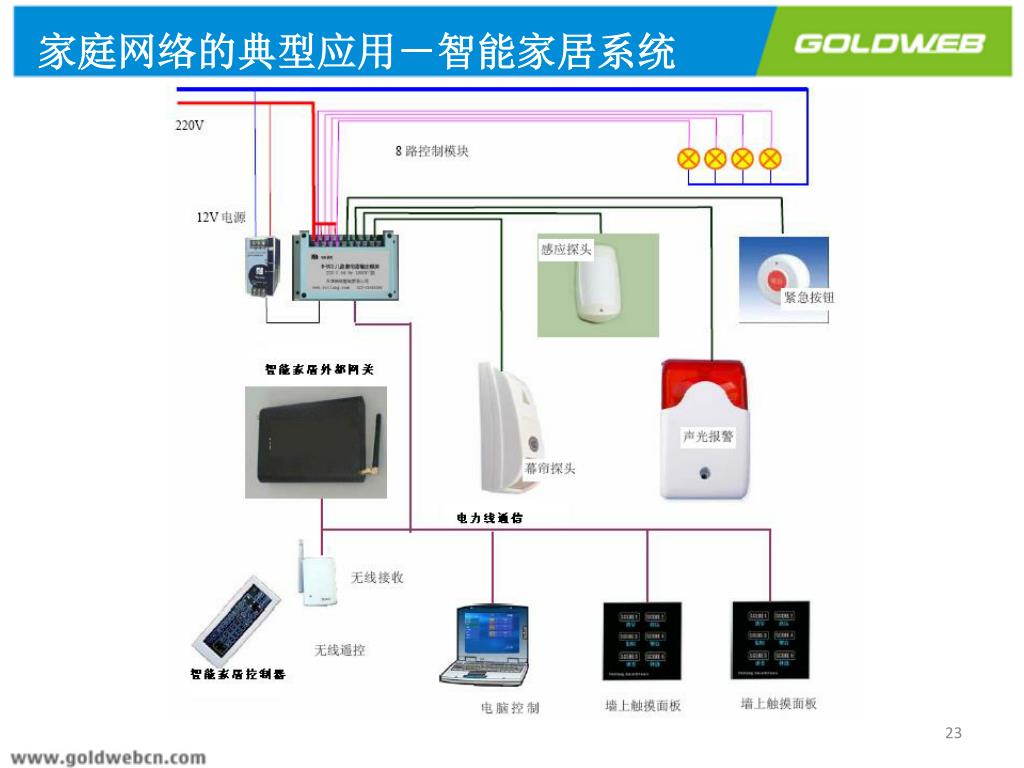

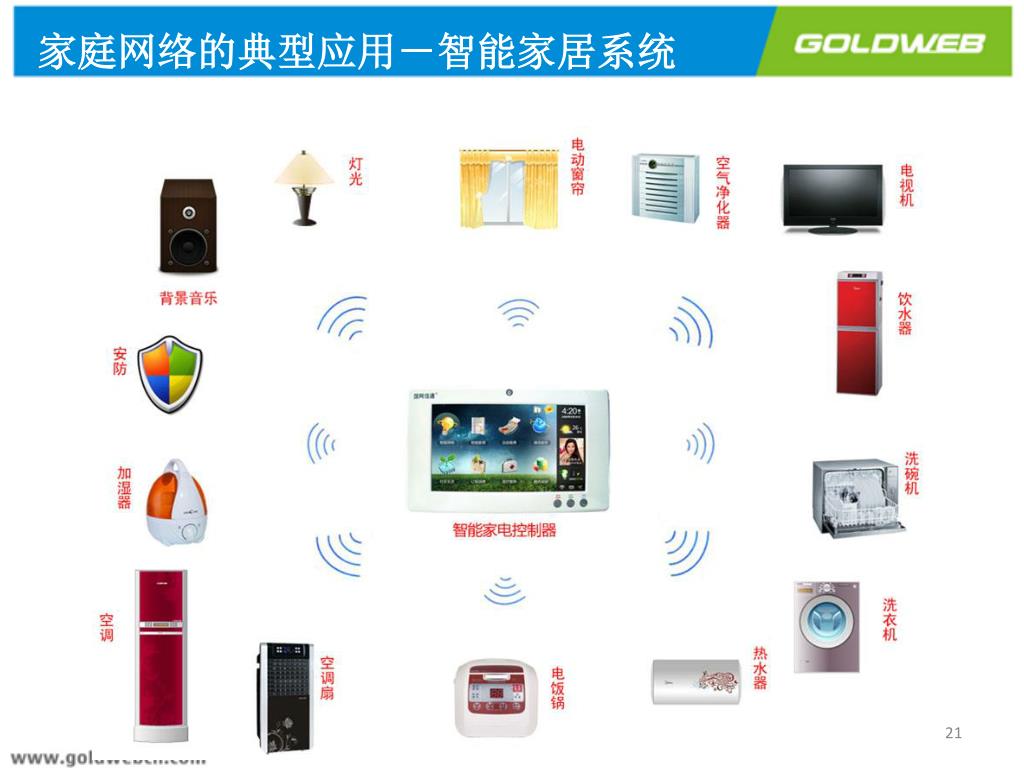

  21. 家庭网络的典型应用－智能家居系统 21

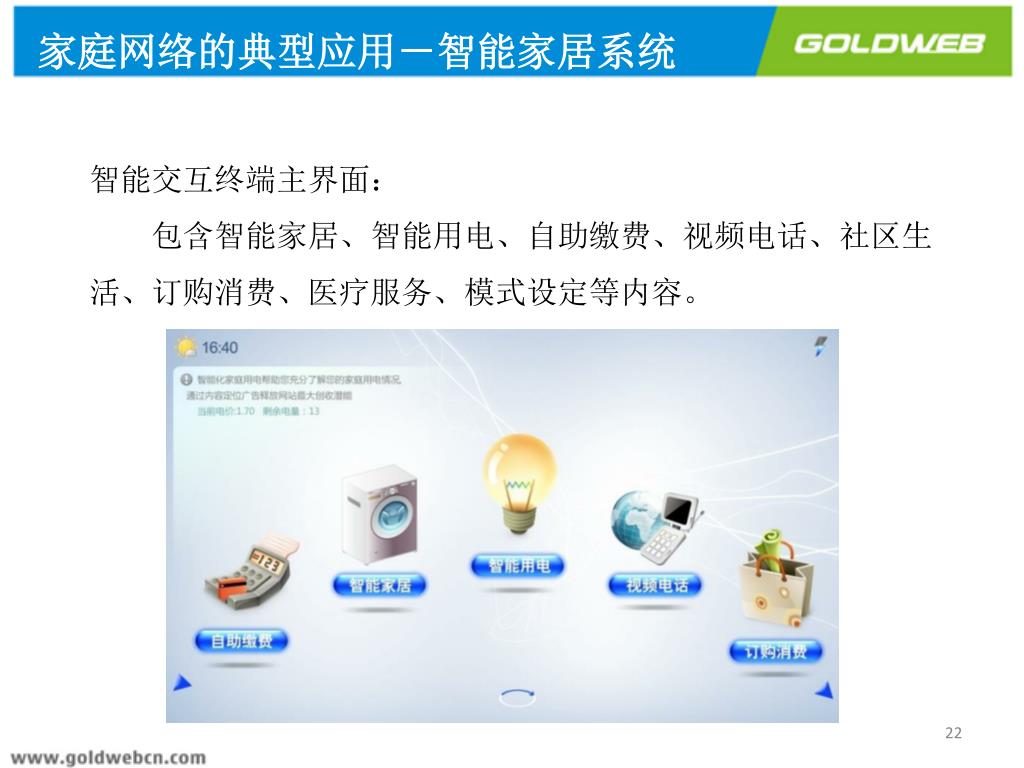

  22. 家庭网络的典型应用－智能家居系统 智能交互终端主界面： 包含智能家居、智能用电、自助缴费、视频电话、社区生活、订购消费、医疗服务、模式设定等内容。 22

  23. 家庭网络的典型应用－智能家居系统 23

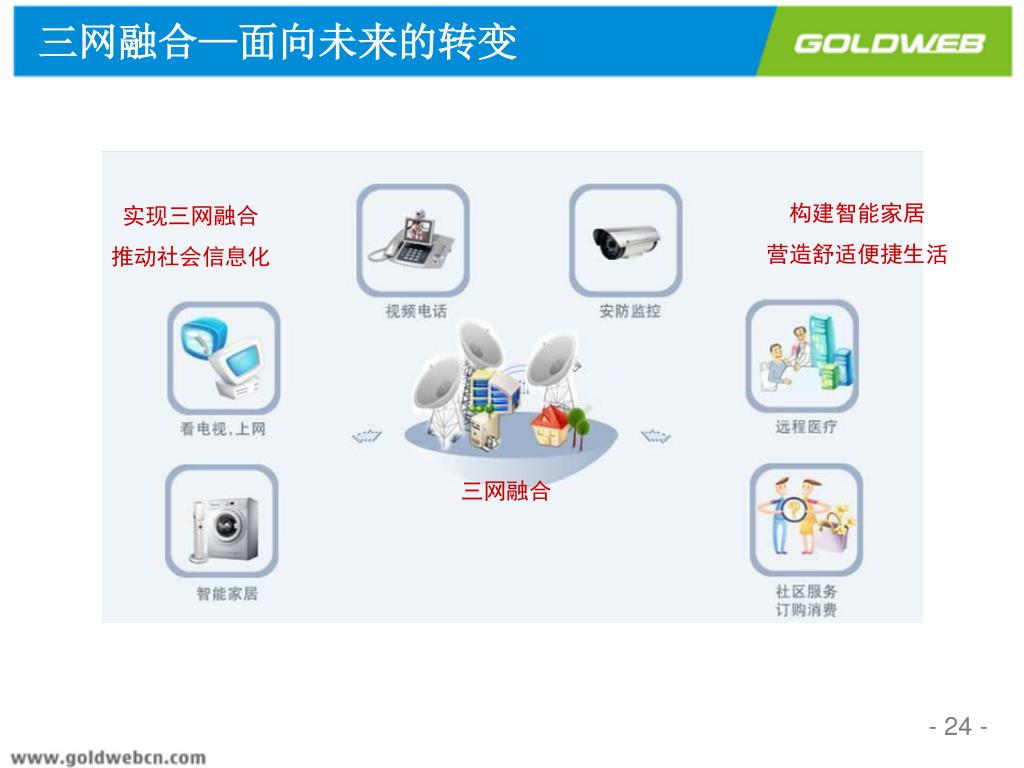

  24. 三网融合—面向未来的转变 构建智能家居 营造舒适便捷生活 实现三网融合 推动社会信息化 三网融合 - 24 -

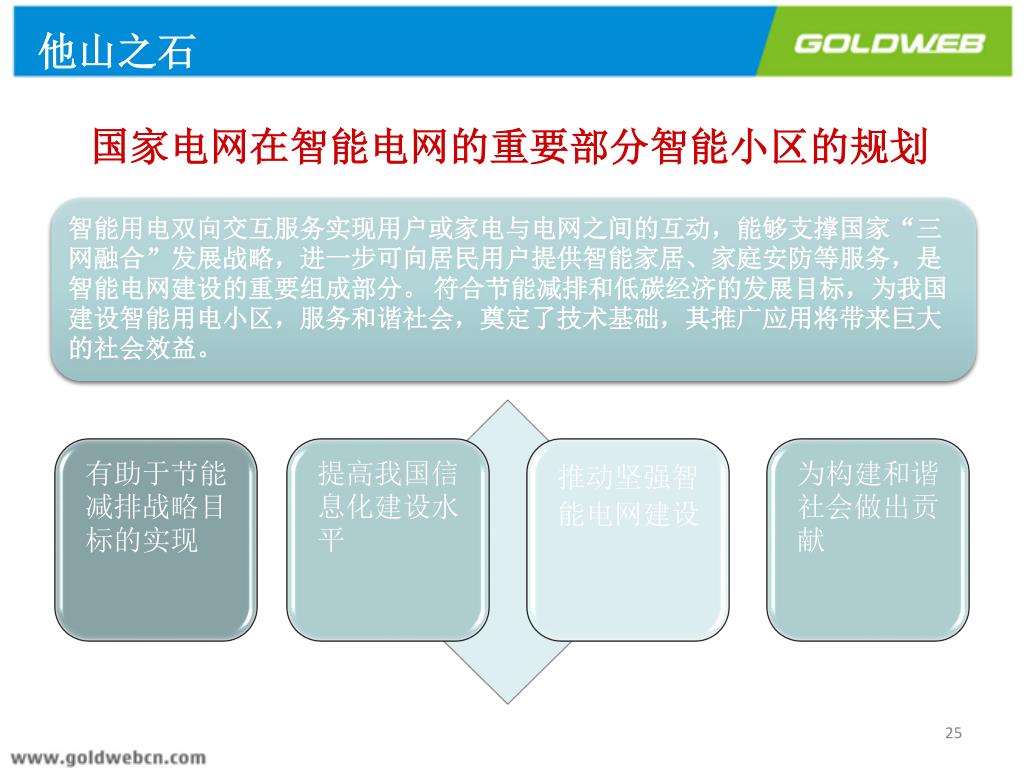

  25. 他山之石 国家电网在智能电网的重要部分智能小区的规划 25

  26. Thank you!
