Ipv6

IPv6

20011557 강현구

20011607 박진호


Ipv6

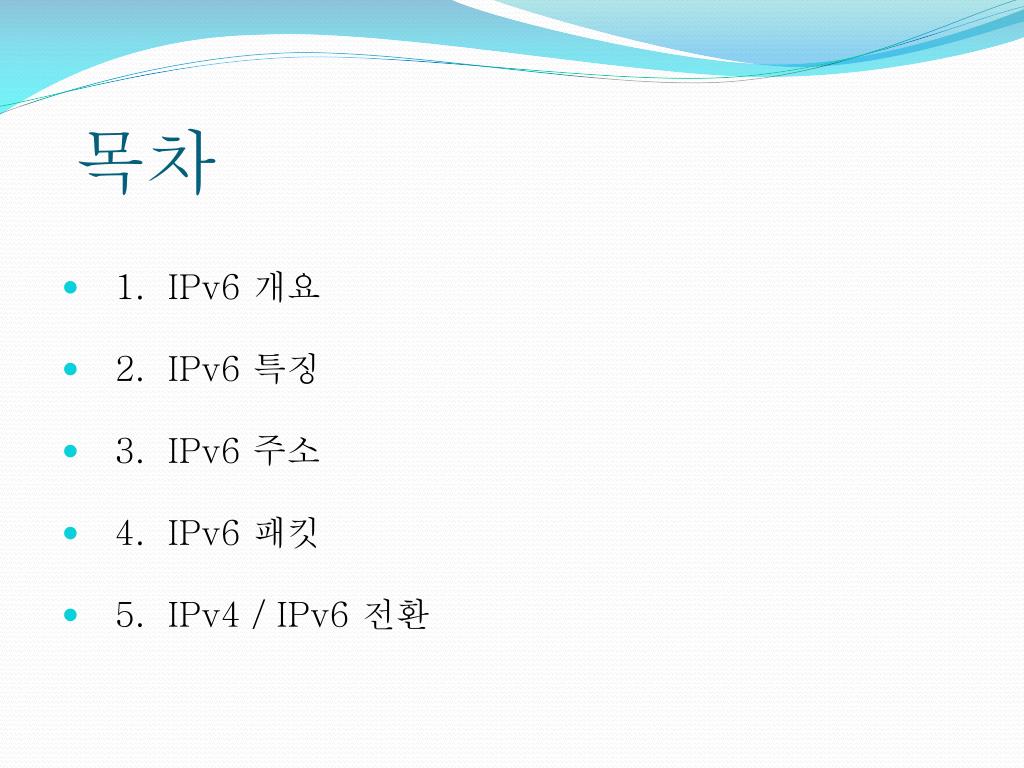

목차

  • 1. IPv6 개요

  • 2. IPv6 특징

  • 3. IPv6 주소

  • 4. IPv6 패킷

  • 5. IPv4 / IPv6 전환


Ipv6

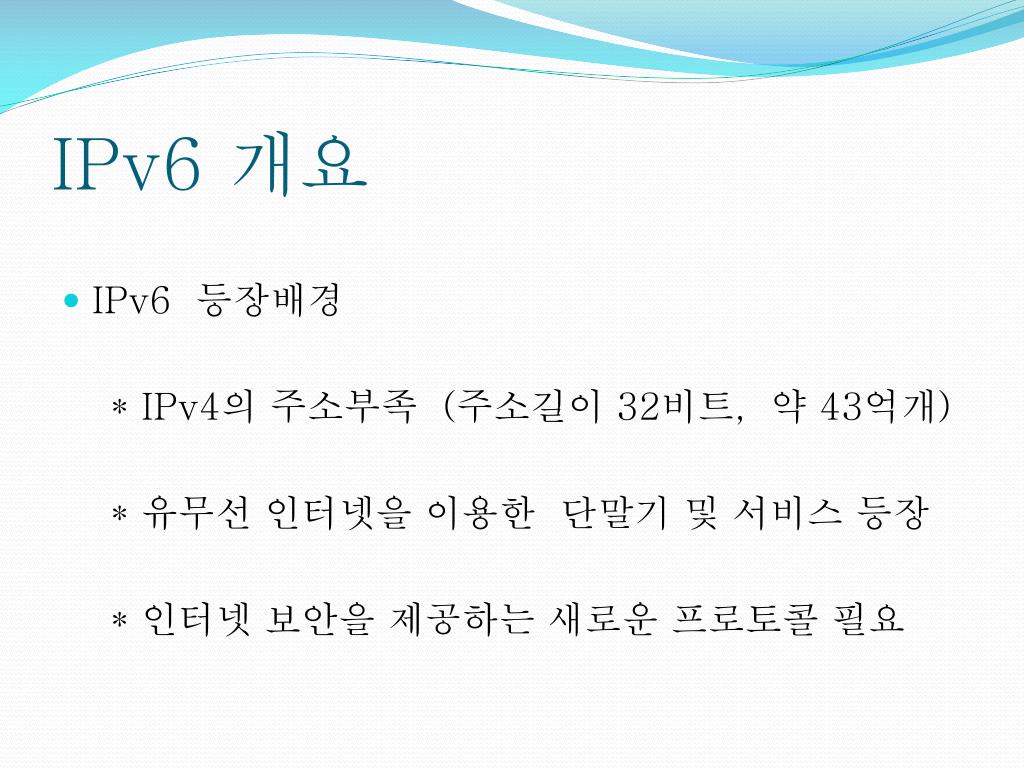

IPv6 개요

  • IPv6 등장배경

    * IPv4의주소부족 (주소길이 32비트, 약 43억개)

    * 유무선 인터넷을 이용한 단말기 및 서비스 등장

    * 인터넷 보안을 제공하는 새로운 프로토콜 필요


Ipv6

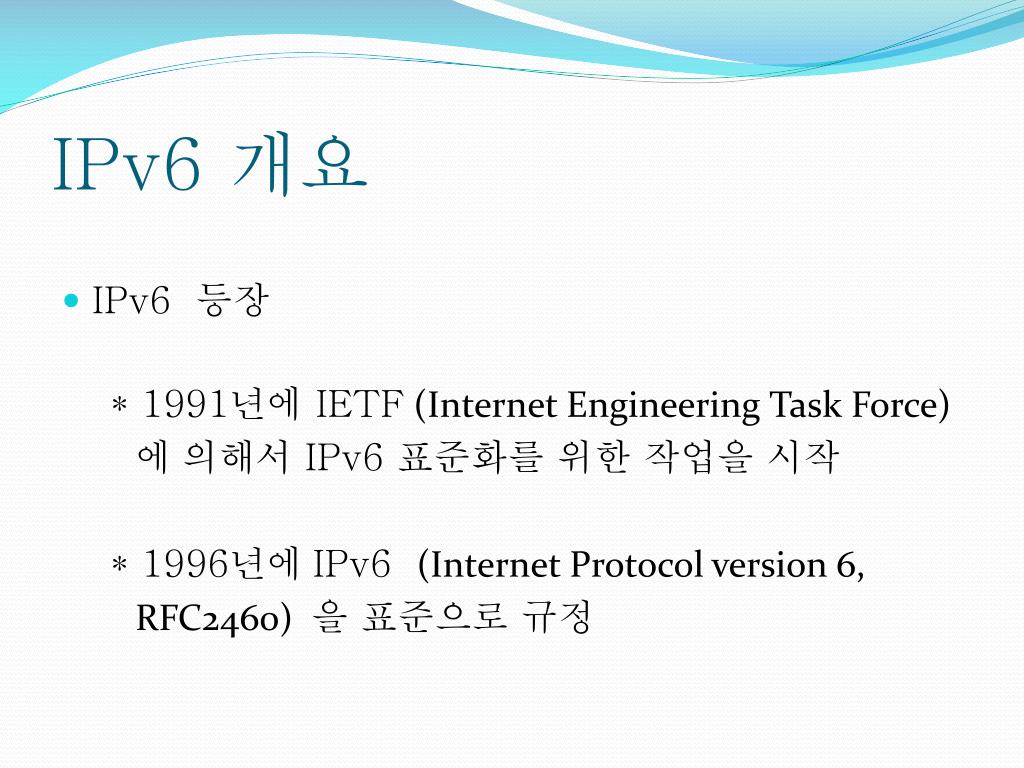

IPv6 개요

  • IPv6 등장

    * 1991년에 IETF (Internet Engineering Task Force)

    에 의해서IPv6 표준화를 위한 작업을 시작

    * 1996년에 IPv6 (Internet Protocol version 6,

    RFC2460) 을 표준으로 규정


Ipv6

IPv6 특징

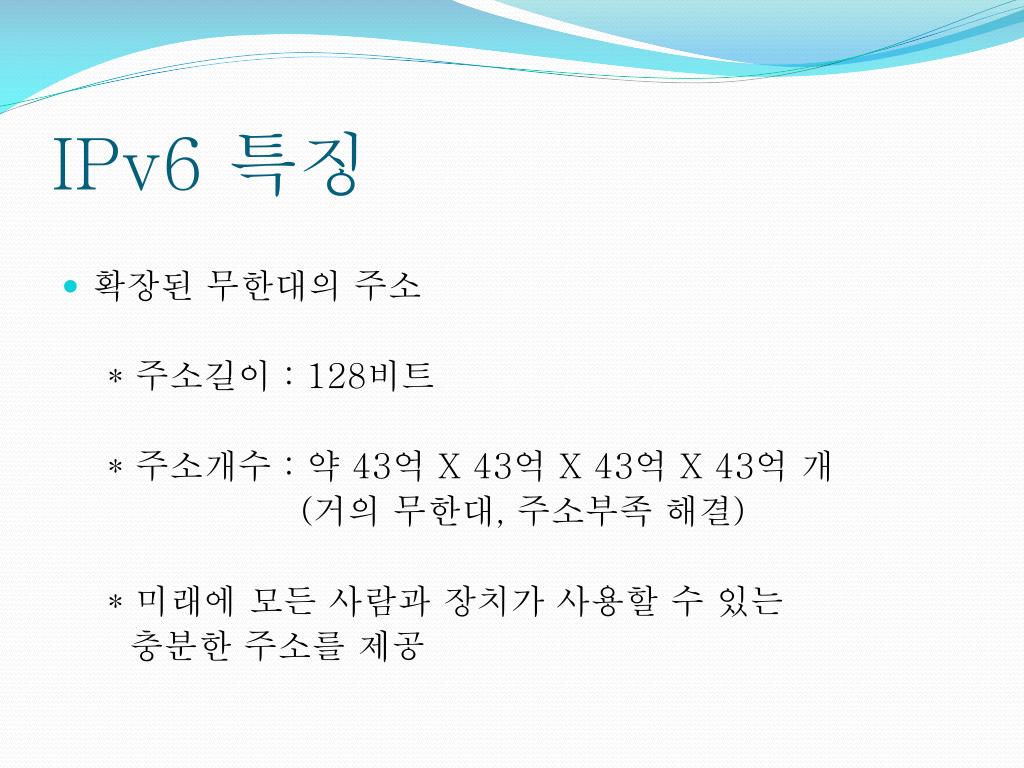

  • 확장된 무한대의 주소

    * 주소길이 : 128비트

    * 주소개수 : 약 43억 X 43억 X 43억 X 43억 개

    (거의 무한대, 주소부족 해결)

    * 미래에 모든 사람과 장치가 사용할 수 있는

    충분한 주소를 제공


Ipv6

IPv6 특징

  • 헤더의 단순화

    * IPv4 에 비하여 헤더의 간소화

    * 필요한 처리만을 실행 함으로서 빠른 실행

    * 네트워크 운영 및 구성에 대한 융통성 좋음


Ipv6

IPv6 특징

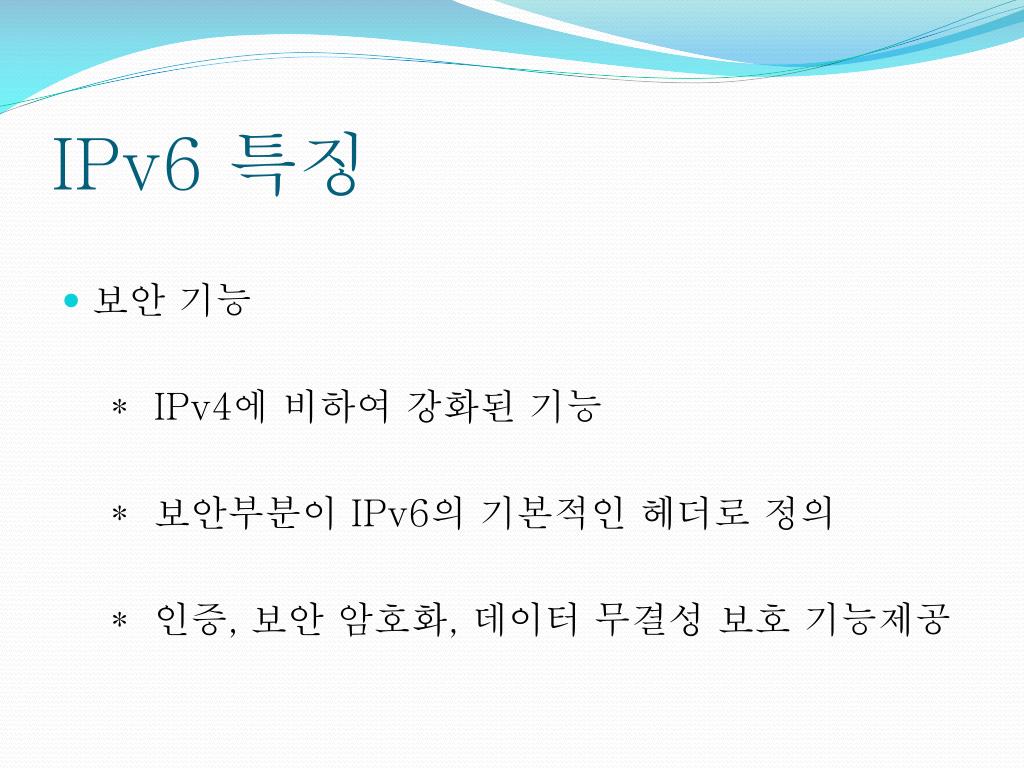

  • 보안 기능

    * IPv4에 비하여 강화된 기능

    * 보안부분이 IPv6의 기본적인 헤더로 정의

    * 인증, 보안 암호화, 데이터 무결성 보호 기능제공


Ipv6

IPv6 특징

  • 자동 주소 설정

    * 자동으로 로컬 IPv6주소를 생성

    * 수많은 단말기마다 고유의 IP를 부여

    - 이동형 컴퓨터의 경우 장소 이동시 재설정

    없이 네트워크를 계속해서 사용 가능

    * 시스템 관리와 설정에 필요한 시간과 비용을 줄임


Ipv6

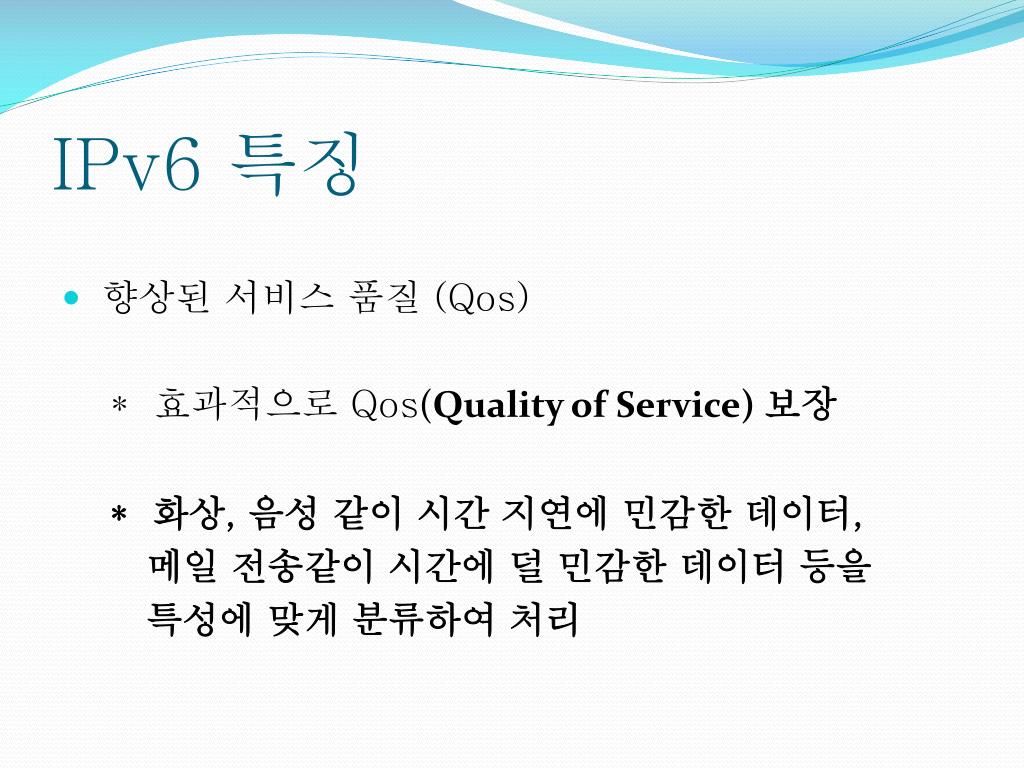

IPv6 특징

  • 향상된 서비스 품질 (Qos)

    * 효과적으로 Qos(Quality of Service) 보장

    * 화상, 음성 같이 시간 지연에 민감한 데이터,

    메일 전송같이 시간에 덜 민감한 데이터 등을

    특성에 맞게 분류하여 처리


Ipv6

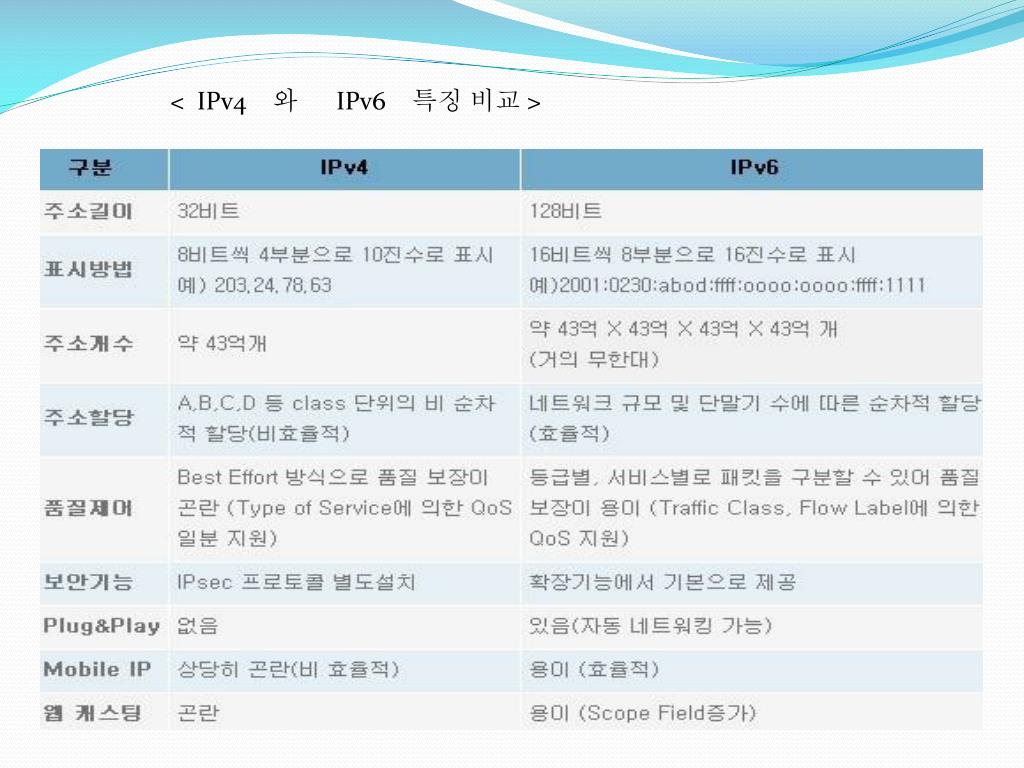

< IPv4 와 IPv6 특징비교 >


Ipv6

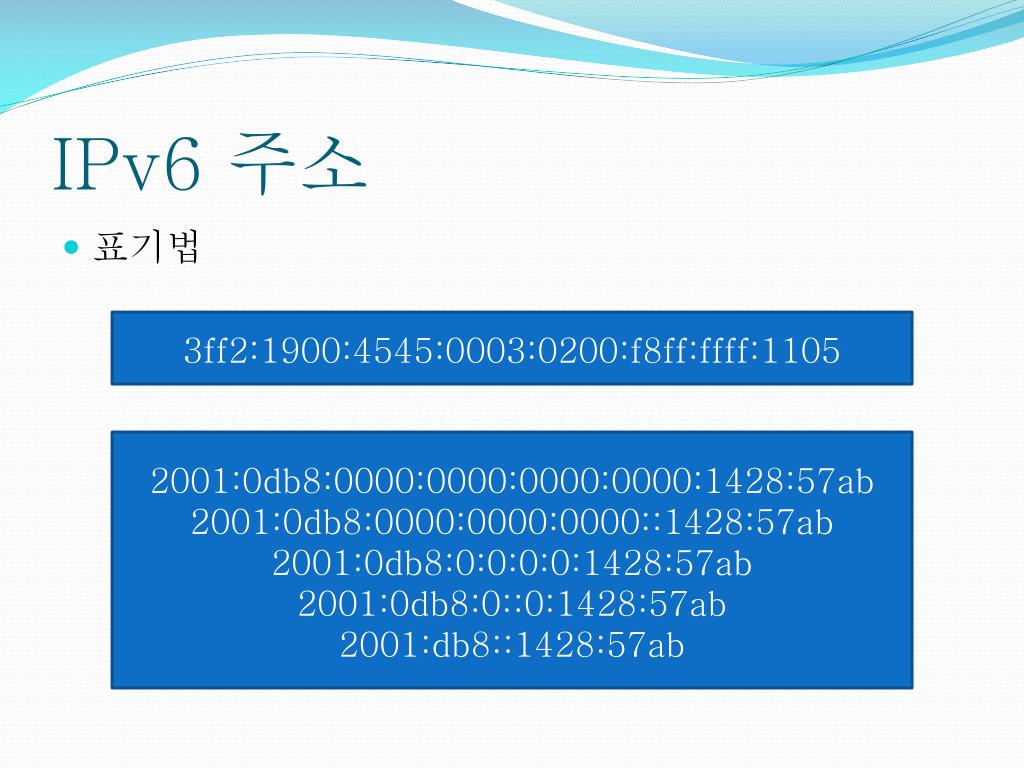

IPv6 주소

  • 표기법

3ff2:1900:4545:0003:0200:f8ff:ffff:1105

2001:0db8:0000:0000:0000:0000:1428:57ab

2001:0db8:0000:0000:0000::1428:57ab

2001:0db8:0:0:0:0:1428:57ab

2001:0db8:0::0:1428:57ab

2001:db8::1428:57ab


Ipv6

IPv6 주소

  • 유니캐스트(Unicast) 주소

    단일 인터페이스를 식별

  • 멀티캐스트(Multicast) 주소

    그룹을 식별, 패킷을 해당 그룹의 모든

    인터페이스에 전달

  • 애니캐스트(Anycast) 주소

    가장 가까운 인터페이스에 패킷을 전달


Ipv6

IPv6 주소

  • IPv6 주소 구조

IPv6주소 필드 형태 규정

할당된 식별자 번호

특정 네트워크 구별

서브넷 내부의 정보 식별


Ipv6

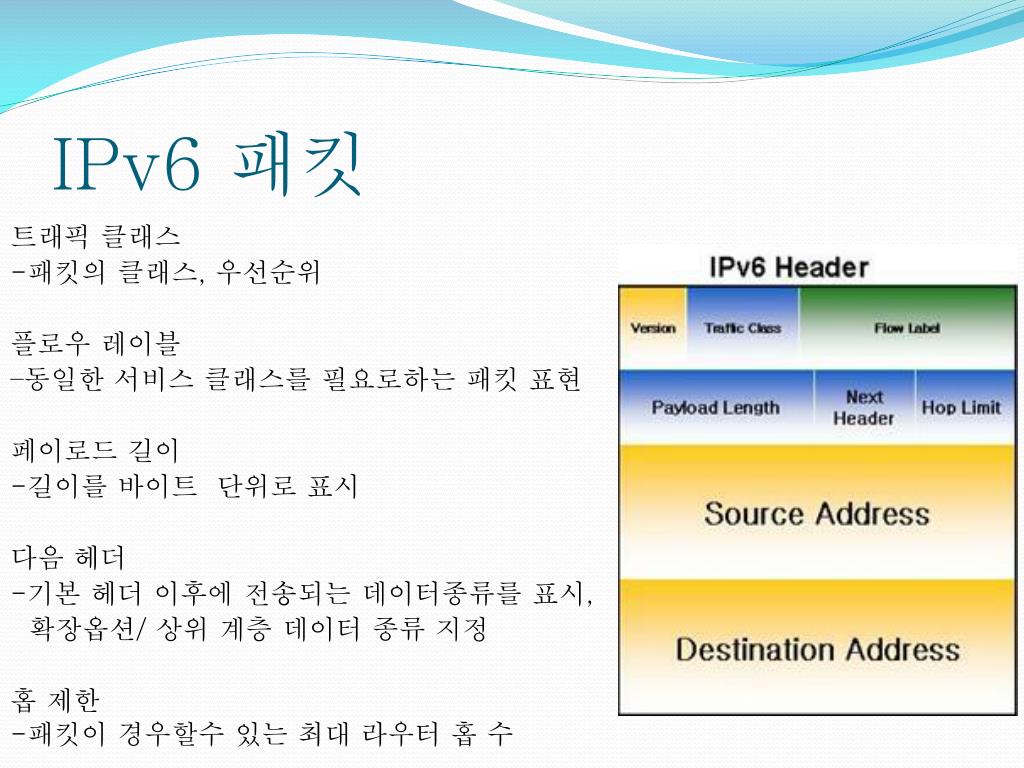

IPv6 패킷

트래픽 클래스

-패킷의 클래스, 우선순위

플로우 레이블

–동일한 서비스 클래스를 필요로하는 패킷 표현

페이로드 길이

-길이를 바이트 단위로 표시

다음 헤더

-기본 헤더 이후에 전송되는 데이터종류를 표시,

확장옵션/ 상위 계층데이터 종류 지정

홉 제한

-패킷이 경우할수 있는 최대 라우터 홉 수


Ipv6

IPv6 패킷

  • 확장헤더


Ipv6

IPv6 전환 기술

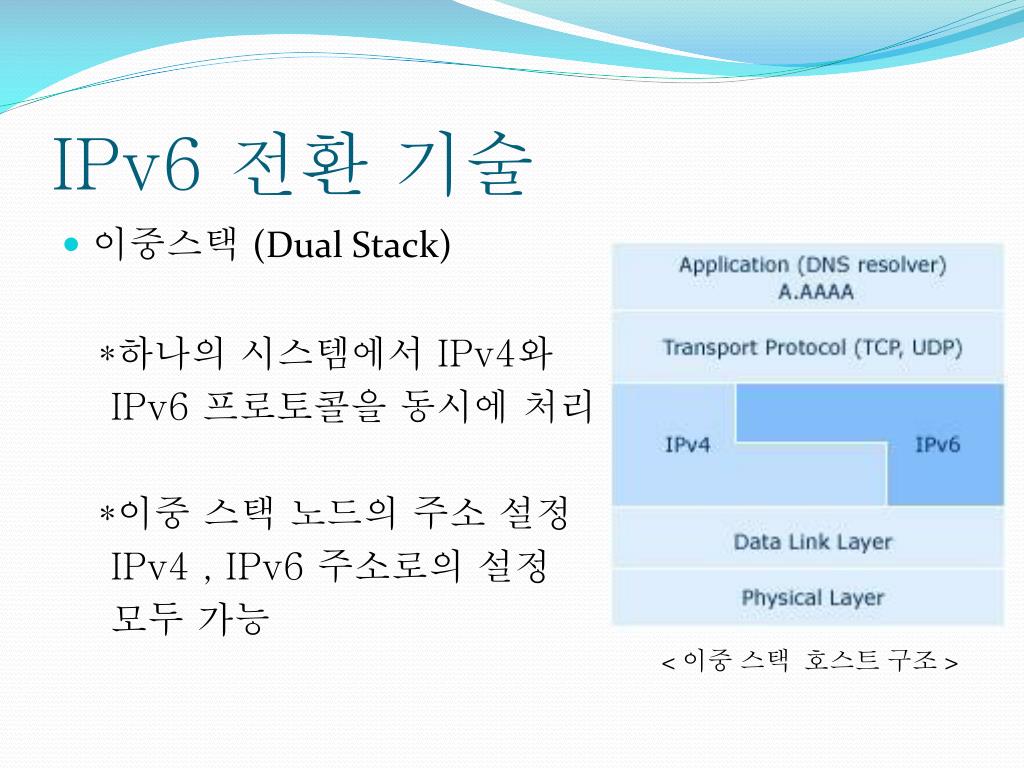

  • 이중스택 (Dual Stack)

    *하나의 시스템에서 IPv4와

    IPv6 프로토콜을 동시에 처리

    *이중 스택 노드의 주소 설정

    IPv4 , IPv6 주소로의 설정

    모두 가능

< 이중 스택 호스트 구조 >


Ipv6

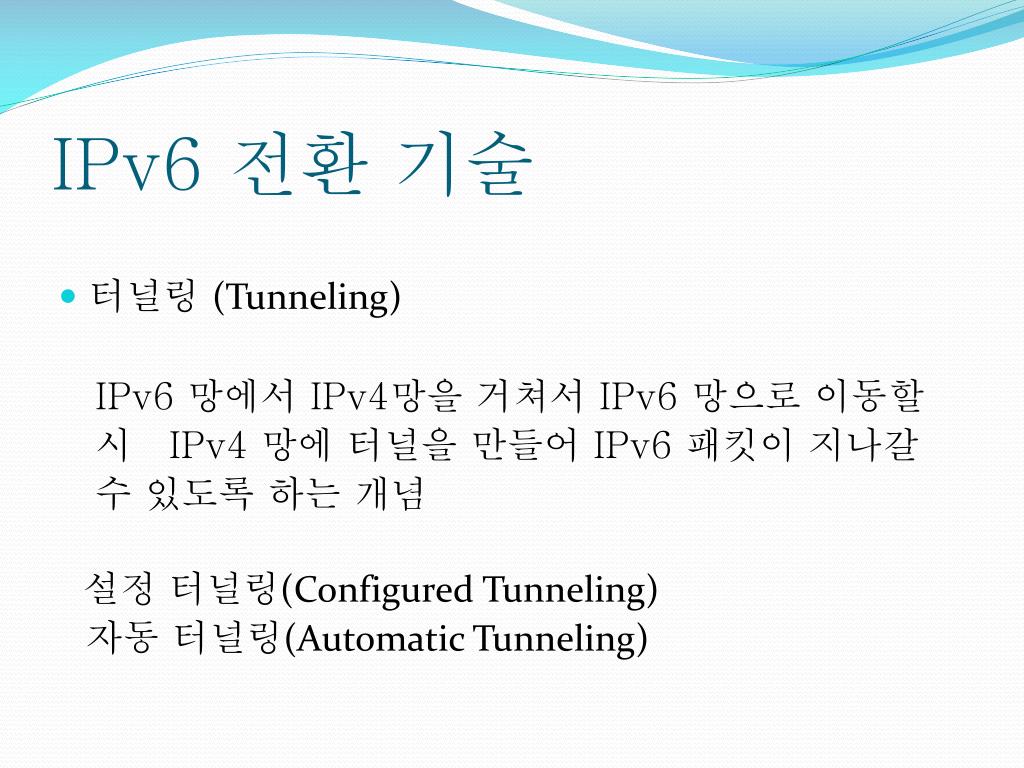

IPv6 전환 기술

  • 터널링 (Tunneling)

    IPv6 망에서 IPv4망을 거쳐서 IPv6 망으로 이동할

    시 IPv4 망에 터널을 만들어 IPv6 패킷이 지나갈

    수 있도록 하는 개념

    설정 터널링(Configured Tunneling)

    자동 터널링(Automatic Tunneling)


Ipv6

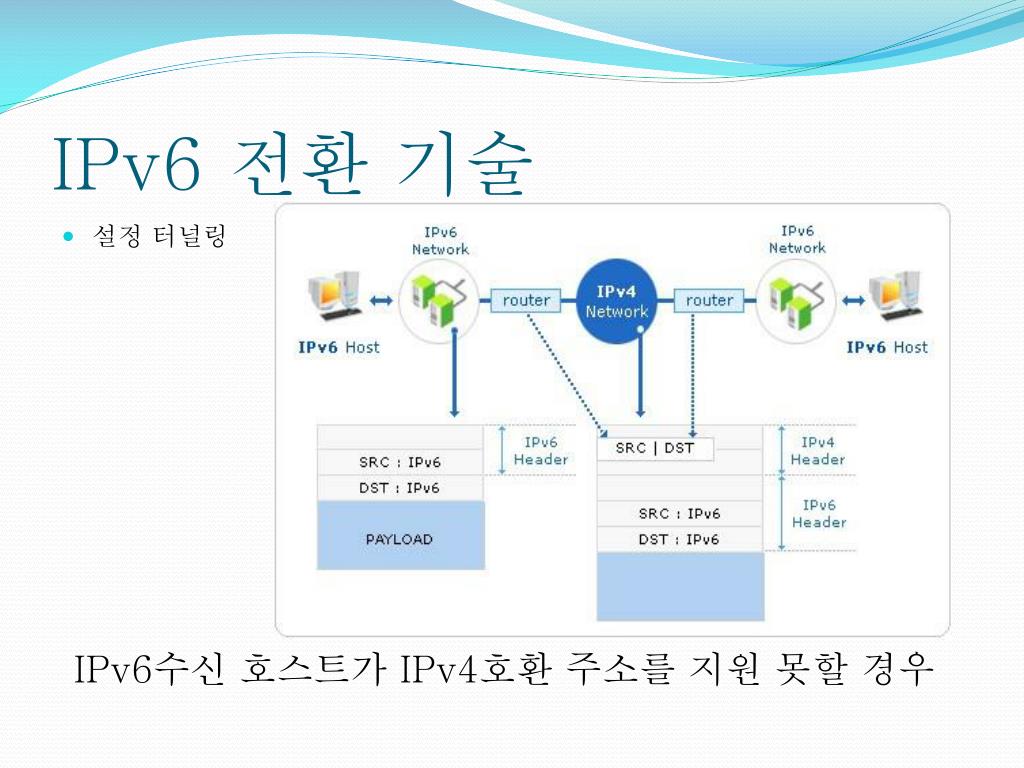

IPv6 전환 기술

  • 설정 터널링

    IPv6수신 호스트가 IPv4호환 주소를 지원 못할 경우


Ipv6

IPv6 전환 기술

  • 자동 터널링

    수신 호스트가 IPv4호환 주소를 지원할 경우


Ipv6

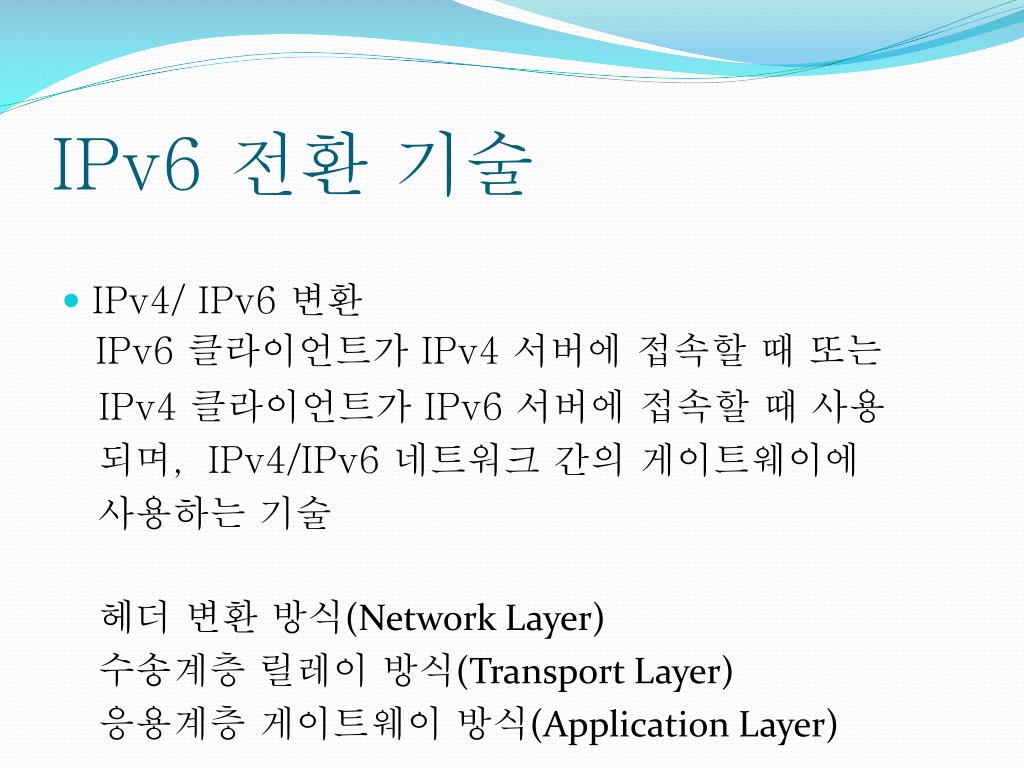

IPv6 전환 기술

  • IPv4/ IPv6 변환

    IPv6 클라이언트가 IPv4 서버에 접속할 때 또는

    IPv4 클라이언트가 IPv6 서버에 접속할 때 사용

    되며, IPv4/IPv6 네트워크 간의 게이트웨이에

    사용하는 기술

    헤더 변환 방식(Network Layer)

    수송계층 릴레이 방식(Transport Layer)

    응용계층 게이트웨이 방식(Application Layer)


Ipv6

IPv6 전환 기술

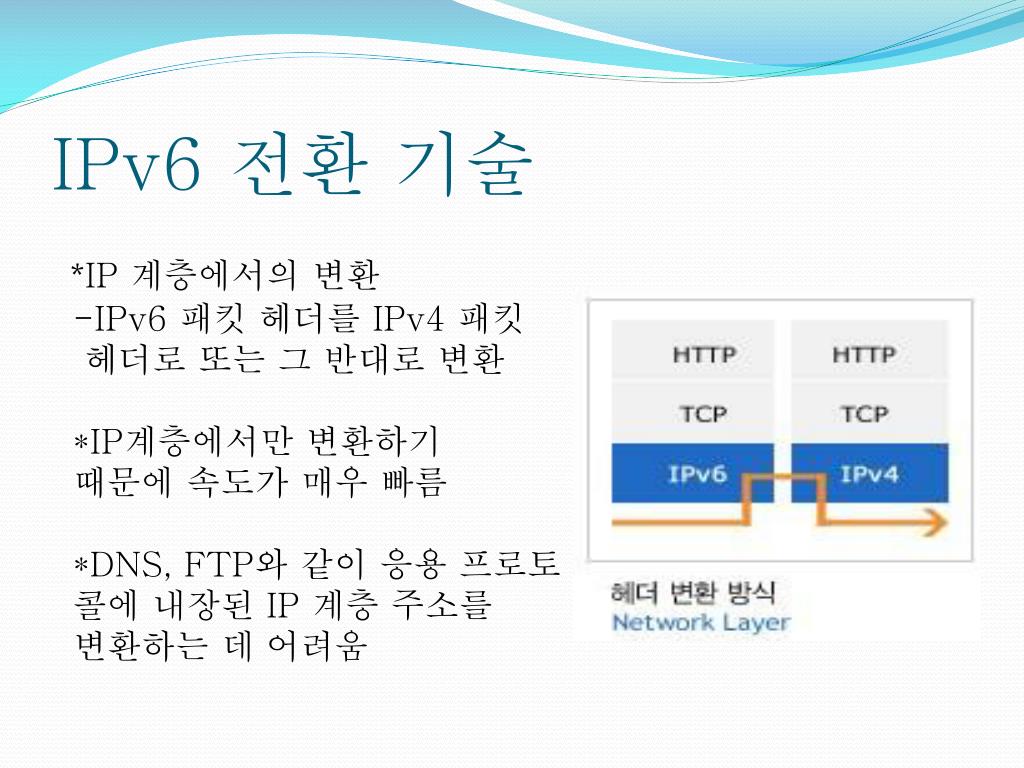

*IP 계층에서의 변환

-IPv6 패킷 헤더를 IPv4 패킷

헤더로 또는 그 반대로 변환

*IP계층에서만 변환하기

때문에 속도가 매우 빠름

*DNS, FTP와 같이 응용 프로토

콜에 내장된 IP 계층 주소를

변환하는 데 어려움


Ipv6

IPv6 전환 기술

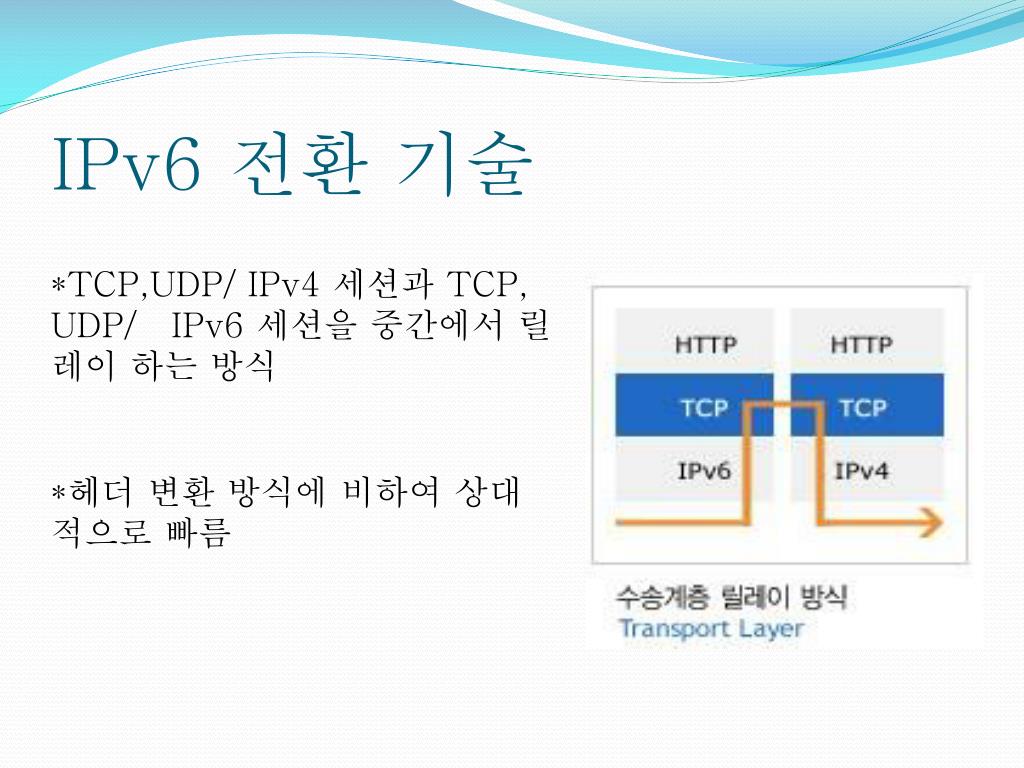

*TCP,UDP/ IPv4 세션과 TCP, UDP/ IPv6 세션을 중간에서 릴레이 하는 방식

*헤더 변환 방식에 비하여 상대적으로 빠름


Ipv6

IPv6 전환 기술

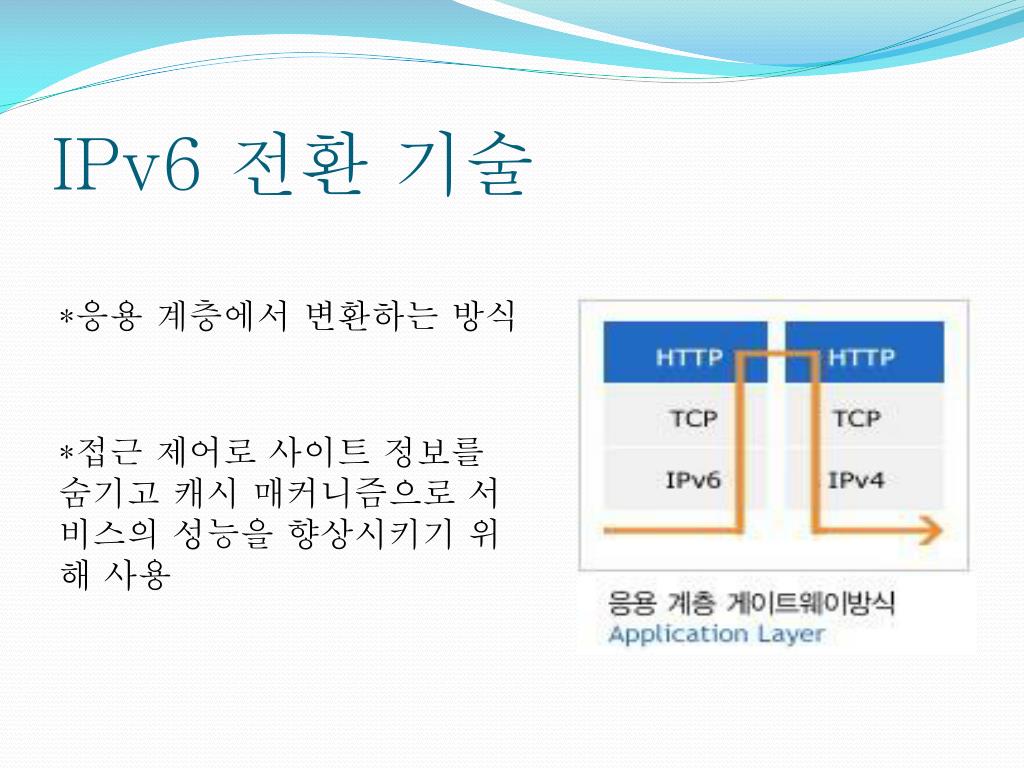

*응용 계층에서 변환하는 방식

*접근 제어로 사이트 정보를 숨기고 캐시 매커니즘으로 서비스의 성능을 향상시키기 위해 사용


Ipv6

감사합니다
