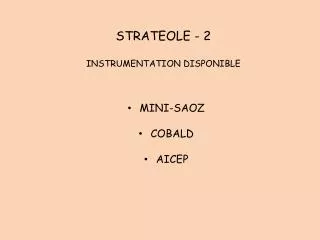

  1. STRATEOLE - 2 INSTRUMENTATION DISPONIBLE • MINI-SAOZ • COBALD • AICEP

  2. UV-VIS SPECTROMETRE SAOZ Embarqué sous MIR (HIBISCUS, SCOUT) Dioxyde d’Azote (anomalie % par rapport à la moyenne zonale) Afrique Australie Am. Sud Ex 1: Production de dioxyde d’azote par les éclairs et TLEs

  3. Ozone à20°S (% deviationpar rapport à la moyenne zonale) Walker Circulation (Newel 1979) Transport de l’ozone par la circulation de Walker

  4. Vapeur d’eau 10°-20°S Février-Mars Max (4.5-5 ppm) dans la TTL et LS au-dessus des continents Minima (2.5-3 ppm) au-dessus des océans S. America Africa Australia S. America

  5. MINI-SAOZ version allégéedéveloppée pour vols sous petits ballons durant TROPICO • 2 spectromètres : • UV-Visible : 310 - 470 nm • O3, NO2,BrO, OClO • Visible-nearIR : 500 -1000 nm • H2O, NO2, O3, O2, aerosols/nuages • Analyse à bord • Transmission des résultats par Iridium • Poids: 7 kg (sans batterie) • Alimentation longue durée à définir Tête Opt PC Spectros Batteries E-Track

  6. COBALDCompact Optical BackscatterAerosoLDetector Version allégée du BKR (Back scatter Ratio de l‘Univ du Wyoming) développée par l‘université de Zurich (ETH) Utiliséeavecsuccèsdurant TROPICO BKR COBALD

  7. Wyoming BKS Weight ~ 6 kg Light source Xenon Flash Lamp Detector(s) λ1 = 490 nm λ2 = 940 nm Angle θ = 173°.. 180° Resolution 7 s COBALDCompact Optical BackscatterAerosoLDetector ~ 0.5 kg 2 LED’s: λ1 = 455 nm λ2 = 870 nm 1 wide range silicon detector θ = 174°.. 180° 1 – ? s (depending on sonde) Courtesy of M. Brabec

  8. AICEP (J.J. Berthelier, LATMOS) Champs électrique et magnétique Senseurs optiques éclairs et TLE Détecteur rayons X et gamma Limitation en longue durée: capacité de transmission Poids 3 kg

  9. AICEP Instruments • Electric Field, double probe instrument, 3 components, DC → 3.2 kHz • AC Magnetic Fields, searchcoil, 3 components, 4 Hz → 3.2 kHz • Optical sensors, photodiodes • a) Lightning, 2 sensorslookingat nadir each over a 180° azimuth, 90° elevation range • b) TLE’s, 2 sensorslookingatzenitheach over a 180° azimuth, 70° elevation range • X rays and γ rays detector, scintillator and photodiode Version plus légère < 0.5 kg et moins gourmande en transmission pour détecteur d’éclairs et de TLE, montable sur Mini-SAOZ
