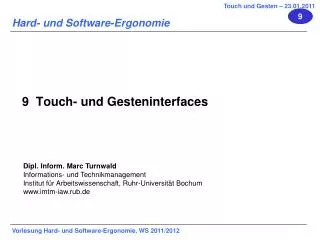

9 Touch- und Gesteninterfaces

9. 9 Touch- und Gesteninterfaces. 9. 7 Touch und Gesten - Inhalt. 7.1 Geschichte und Definitionen 7.2 Technik 7.3 Eigenschaften und Design Regeln von Touch und Gesten Interfaces 7.4 Tables and Wallsize-Displays 7.5 Multiuser Interfaces. 9.1. Minority Report. Minority Report (2002):

bruno-munoz
Download Presentation

9 Touch- und Gesteninterfaces

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 9 9 Touch- und Gesteninterfaces

  2. 9 7 Touch und Gesten - Inhalt 7.1 Geschichte und Definitionen 7.2 Technik 7.3 Eigenschaften und Design Regeln von Touch und Gesten Interfaces 7.4 Tables and Wallsize-Displays 7.5 Multiuser Interfaces

  3. 9.1 Minority Report Minority Report (2002): Ein Mann der spezielle Handschuhe trägt steht vor einem großen, durchscheinenden Bildschirm. Er schwingt seine Arme vor dem Bildschirm und die Objekte auf dem Schirm bewegen sich analog zu seinen Gesten.

  4. 9.1 Jeff Han Jeff Han (2006) auf der TED Konferenz: Ein Mann steht vor einem Publikum und und bewegt seine Finger über einen Touchscreen. Die Objekte bewegen sich, analog zu seinen Gesten.

  5. 9.1 Prinzipielle Unterschiede: Generell lassen sich heute zwei Arten von Gesten Interfaces unterscheiden: Touchscreen und free-form. Touch User Interfaces (TUIs), setzen voraus, dass der Benutzer den Screen direkt berührt. Free-form gestural Interfaces erlauben ein weiteres Spektrum an Gesten, benötigen aber häufig zusätzliche Eingabegeräte (z.B. Gloves)

  6. 9.1 Natural User Interfaces (NUIs) Die Benutzung des ganzen Körpers kann als als natürlichere Eingabe- oder Interaktionsform angesehen werden als das klassische Interaktionskonzept mit Maus und Tastatur. Daher werden Gesten Interfaces auch häufig als NUIs bezeichnet. (Bild: “How the computer sees us”)

  7. 9.1 Andere populäre Beispiele

  8. 9.1 Andere populäre Beispiele

  9. 9.1 Entwicklung von Touch Interfaces 1971: Elograph ,Erste Touchtechnologie, Samuel C. Hurst

  10. 9.1 Entwicklung von Touch Interfaces 1974: Elographics entwickelt die five-wire resistive Technologie. Diese ist heute noch weit verbreitet und wird erst momentan von den aktuellen kapazitiven Technologien abgelöst. 1977: Elographics entwickelt unterstützt von Siemens Accutouch das erste echte Touchscreen Gerät.

  11. 9.1 Entwicklung von Touch Interfaces 1982: Nimisch Mehta entwicklelt an der Universität von Toronto für seine Masterarbeit das erste multitouch fähige System überhaupt. Multitouch: Es können mehrere Kontaktpunkte gleichzeitig erkannt werden. In den 80ern: Außerhalb der akademischen Welt halten Touchscreens im industriellen und kommerziellen Bereich Einzug. (POS touchscreens)

  12. 9.1 Entwicklung von Touch Interfaces 1983: Hewlett-Packard 150 Hatte keinen traditionellen Touchscreen, aber der Schirm war von horizontalen und vertikalen Infrarotstrahlen überdeckt. Wurden diese unterbrochen wurde der Cursor an die gewünschte Stelle (oder in ihre Nähe) gesetzt.

  13. 9.1 HP 150

  14. 9.1 Entwicklung von Touch Interfaces Anfang der 1990er: Pierre Wellner bei Rank EuroPARC entwickelt den Digital Desk. Der Digital Desk benutzt Videokameras und einen Projektor um eine digitale Oberfläche auf einen Schreibtisch zu projezieren.

  15. 9.1 Entwicklung von Touch Interfaces 2001: Lionhead bringt mit „Black and White“ ein vollständig über Gesten steuerbares Spiel heraus. (Steuerung über den Essential Reality P5 Glove, alternativ auch per Maus)

  16. 9.1 Entwicklung von Touch Interfaces 2003: EyeToy für PS2 (EyeToy Play) Mitte 2000: Sind Touch und Gesten Interfaces auf dem Massenmarkt angekommen. 2006: Nintendo Wii 2007: IPhone und IPod Touch 2008: LG, Sony Ericsson, Nokia ziehen mit Touch Mobiltelefonen nach, Microsoft startet Microsoft Surface 2010: IPad, Interaktive Touchscreens halten Einzug in der Sportberichterstattung, Mircosoft startet Kinect für Xbox

  17. 9.1 Weniger bekannte Entwicklungen 1992: Simon von IBM und Bell, erstes Touchhandy, konnte z.B. die Alphanumerische Tastatur nicht auf einmal darstellen. („eine Dekade zu früh“) 1993: Apple Newton Message Pad (eingestellt 1998) 1996: Palm Pilot 1000  relativ großer Erfolg 2001: MS Tablett PC , Win XP Tablett Edition 2006: Microsoft und Intel entwickeln den Ultramobile PC (relativ großer Flop)

  18. 9.1 Warum sind einige Geräte erfolgreich und andere nicht? • Unterschiede in der Sensorik / Darstellung • Unterschiede im allgemeinen Bedienkonzept • Unterschiede bei der Auswahl von zum gewählten Bedienkonzept passenden Anwendungen und Funktionen. (und umgekehrt)

  19. 9.1 Warum sind einige Geräte erfolgreich und andere nicht? • Später mehr...

  20. 9.2 Technik Basic components of any gestural system: Output Input drives alerts Measured by Comparator Feedback Sensor Actuator affects Environment Disturbances affect

  21. 9.2 Sensoren Was Sensoren messen können: • Druck: Etwas wird gedrückt oder „drauf gestellt“ • Licht: Kamera, Photodetektor, Infrarot-Muster • Abstand/Anwesenheit: Ist ein Objekt da? Z.B. Infrarot • Geräusche: Mikrophon • Raumlage: Winkel im Vergleich zu einem virtuellen Horizont/Koordinate, Lagesensoren • Bewegung: Microwellen, Ultraschall (Bewegung und Geschwindigkeit), Infrarot-Muster • Position und Richtung: GPS, Kamera, Triangulation der Abstände

  22. 9.2 Touchevents Ein Touchevent tritt auf, wenn ein Benutzer eine Oberfläche berührt. Verschiedene Touchevents entstehen aus einer Kombination von Sensorevents und Comparator Mustern. Die wesentlichen Unterschiede resultieren aus der Technologie, die eingesetzt wird um Berührungen festzustellen. Häufig eingesetzte Varianten sind: Resistiv, Kapazitiv, Diffused Illumination (DI), FTIR (Frustrated total internal reflection) Je nach eingesetztem Verfahren sind Single- oder Multitouch-Events möglich.

  23. 9.2 Resistive Touchscreens In der Regel aufgrund der Geometrie nur Single Touch.

  24. 9.2 Kapazitive Touchscreens

  25. 9.2 Kapazitive Touchscreens

  26. 9.2 Modlab: Optical sensory Je nach Anzahl der eingesetzten Kameras Single oder Multi-Touch Erkennung möglich. 2 Kameras  SingleTouch

  27. 9.2 Diffused Illumination - Multitouch Erkennung

  28. 9.2 Frustrated Total Internal Reflection - Multitouch Erkennung

  29. 9.2 Andere Sensorik: Nintendo Wii: In der Wii-mote ist eine Infrarotkamera eingebaut. Diese kann das am Bildschirm positionierte Infrarotsignal erkennen. Zusätzlich sind in der Wii-mote mehrere Lage-Sensoren integriert. Die Verbindung der Wii-mote zur Wii erfolgt über Bluetooth. Kinect: Die Basisstation (Sensorleiste) sendet ein Infrarotmuster (vgl. Anoto-Muster) in den Raum. Dieses Muster wird von der ebenfalls in die Sensorleiste integrierten Kamera empfangen. Damit kann ein 3D-Bild des beleuchteten Raums erstellt werden. Ein Comparator erfasst dann Veränderungen.

  30. 9.2 Andere Sensorik: Kinect:

  31. 9.3 9.3 Eigenschaften von Gesten Gesten Interfaces eigen sich mehr oder weniger gut in bestimmten Situationen oder zu bestimmten Zwecken. Daher ist es gut wenn man die generellen Attribute von Gesten kennt um zu prüfen, ob sie den Anforderungen angemessen sind.

  32. 9.3 Pro und contra Gesten basierte Interfaces + Mehr Natürlichkeit bei der Interaktion + Weniger störende /sichtbare Hardware + Nuanciertere Interaktionen werden möglich (Mimik) + Mehr Spaß - Schwierigere Eingabe von Daten - Problem durch Abstützung auf der Visualisierung - Problem durch Abstützung auf physikalischer Interaktion - Unangemessenheit in bestimmten Kontexten

  33. 9.3 Generelle Attribute von Gesten • Vorhandensein (Präsenz) • Dauer • Position • Bewegung • Druck • Größe der Geste • Richtung • Verwendete/Vorhandene Objekte • Anzahl der Touches / Kombination der Touches • Sequenzen • Anzahl der Teilnehmer

  34. 9.3 Eigenschaften von „guten“ gesten-basierten Interfaces • Discoverable • Trustworthy • Responsive • Appropriate (Situation, Kultur, Kontext) • Meaningful (Geste hat eine Bedeutung für die Person) • Smart/Clever • Playful • Pleasureable (Feedback sollte den Sinnen gefallen)

  35. 9.3 Eigenschaften von „guten“ gesten-basierten Interfaces Beispielvideo: Bergbaumuseum Bochum

  36. 9.3 Eigenschaften von „guten“ gesten-basierten Interfaces BTW: Bergbaumuseum Bochum

  37. 9.3 Touch/Gesten Interfaces vs. klassische Interface Konventionen Viele der traditionelle Interface Konventionen funktionieren gut bei Touch und Gesten-basierten Interfaces. (Selecting, drag-and-drop, scrolling) Es gibt jedoch einige wichtige Ausnahmen!

  38. 9.3 Cursor • Direct Touch: Interaktion findet dort statt, wo die Berührung erfolgt  Cursor wird nicht mehr benötigt. • Indirect Touch: Abbildung der Touch Events auf eine Cursorposition. Z.B. bei großen Bildschirmen / Tables • Problem: Mapping von Events und Cursor. • Offset- Problem

  39. 9.3 Cursor-Offset Beispiel:Fixes Offset

  40. 9.3 Hover und mouse-over events • Hover und Mouse-over sind in der Regel nicht möglich. •  Was getroffen wird wird direkt selektiert (geklickt). • Point and Click-Paradigma nicht verwendbar. • Drop-Down Menus verhalten sich anders, bzw. funktionieren nicht.

  41. 9.3 Double-Click • Double Clicks sind in der Regel schwierig. • Problem die gleiche Stelle 2 mal zu treffen.  Geht am einfachsten, wenn der Selections Mechanismus „target aware“ ist. • (target aware: Mechanismus kennt die zu treffenden Objekte)  Genauigkeit hängt von der Größe der Objekte ab. Keine Pixelgenauigkeit.

  42. 9.3 Rechtsklick • Es gibt keine Maus, also auch keine rechte Taste • Bei Touchinterfaces öffnet man Kontextmenus i.d.R. bei der Selektion direkt mit. Smart Buttons • Bei Multi-Touch sind Mehr-Finger-Klicks möglich um einen Rechtsklick zu emulieren. Z.B. Tap mit zwei Fingern •  auch Problem bei Drop-down Menüs (vgl. Hovering)

  43. 9.3 Cut and Paste • Selten implementiert • Tastenkombinationen entfallen • Problem bei 2-dimensionalen Objekten: Wo erwarte ich das Objekt beim Einfügen? (z.B. SeeMe) • Bei Texten mittlerweile vorhanden (Iphone)

  44. 9.3 Multi-Selektion • Keine Ctrl-Taste. • Wie markiere ich mehrere beliebige Elemente? • Problem: alles was ich selektiere bleibt selektiert • Multiselektion als spezielle Funktionen  Modus • Alternative: Objekte einkreisen per Zeichenfunktion

  45. 9.3 Default Buttons • Kein Return. • Wie mache ich den Defaultbutton kenntlich? • Wie löse ich ihn alternativ aus? •  Nintendo Wii.

  46. 9.3 Undo Es ist schwierig eine Geste / Direkte Manipulation rückgängig zu machen, wenn sie einmal ausgeführt wurde. • Undo Button anbieten? • Undo Geste anbieten? •  Undo ist häufig nur für den letzten Ausführungsschritt implementiert. Vorbereitungsschritte (z.B. Multiselektion) gehen verloren.

  47. 9.3 Angemessene Gesten anbieten Wie findet man die richtigen Gesten? Regel: Die Komplexität der durchzuführende Geste sollte der durchzuführenden Arbeitsaufgabe entsprechen. • Möglichkeit (bei einfachen Tasks): Aufgabe analysieren  Angemessene Geste auswählen. • Möglichkeit: Aufgabe beschreiben. Leute fragen, welche Geste sie dazu ausführen würden. • Möglichkeit: Geste anbieten, Leute fragen, welche Aufgabe /Funktion sie mit der Geste assoziieren würden.

  48. 9.3 Design von Touch und Gesten Interfaces Regeln für ergonomische Bewegung: • Äußere Positionen vermeiden: keine Überstreckung / Dehnung • Ständige Wiederholungen vermeiden • Muskeln Gelegenheit geben sich zu entspannen • Entspannte Haltung ermöglichen • Statische Haltungen vermeiden • Externe oder interne Krafteinwirkung auf Gelenke vermeiden

  49. 9.3 Design: Finger und Hände Fingerdurchmesser: 16 – 20 mm Fingerspitzen: 8-10 mm Gewöhnlich wird die Fingerfläche benutzt: 10-14 mm • Ziele sollten dem angemessen sein Lange oder künstliche Fingernägel sind ein Problem für die meisten Touchscreens 7-10% der Erwachsenen Bevölkerung sind Linkshänder

  50. 9.3 Design: Größe von Touchzielen Touch Targets sollten nicht kleiner als 1 cm im Durchmesser sein. (1cm*1cm bei rechteckigen Zielen) Berechnung der Zielgröße in Pixeln: Target = targetbreite in cm * screenbreite in pxls / screenbreite in cm
