講義の要点 断面諸量. コンクリート工学研究室. 断面諸量. 構造物に生じる応力や変形量(たわみ)を計算する場合には部材の断面に関する諸量(断面諸量)が必要になる. 断面積: A ( m 2 ) 断面 1 次モーメント: G ( m 3 ) 断面 2 次モーメント: I ( m 4 ) 図心: (x 0 , y 0 ). y. y 0. x 0. x. 断面 1 次モーメント. 面積と距離の積で表わされる断面諸量 x 軸に関する断面 1 次モーメント y 軸に関する断面 1 次モーメント. y. dA. x. 図心.

Download Presentation

講義の要点 断面諸量

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


6306216

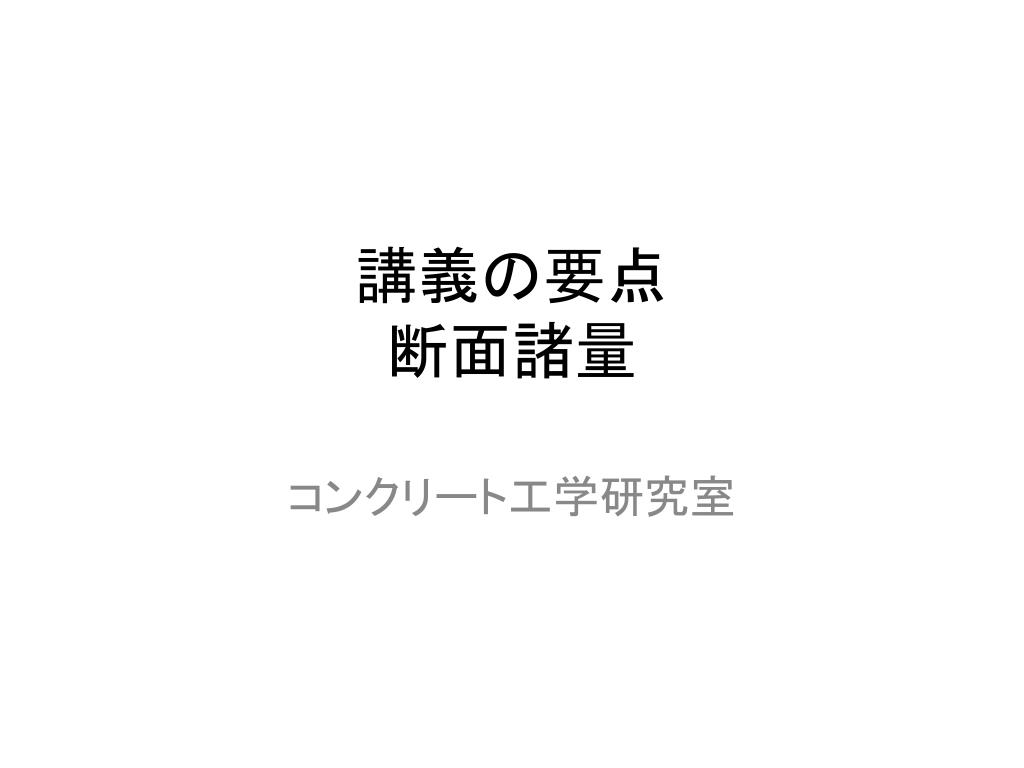

講義の要点断面諸量

コンクリート工学研究室


6306216

断面諸量

  • 構造物に生じる応力や変形量(たわみ)を計算する場合には部材の断面に関する諸量(断面諸量)が必要になる.

  • 断面積:A(m2)

  • 断面1次モーメント:G(m3)

  • 断面2次モーメント:I(m4)

  • 図心:(x0,y0)

y

y0

x0

x


6306216

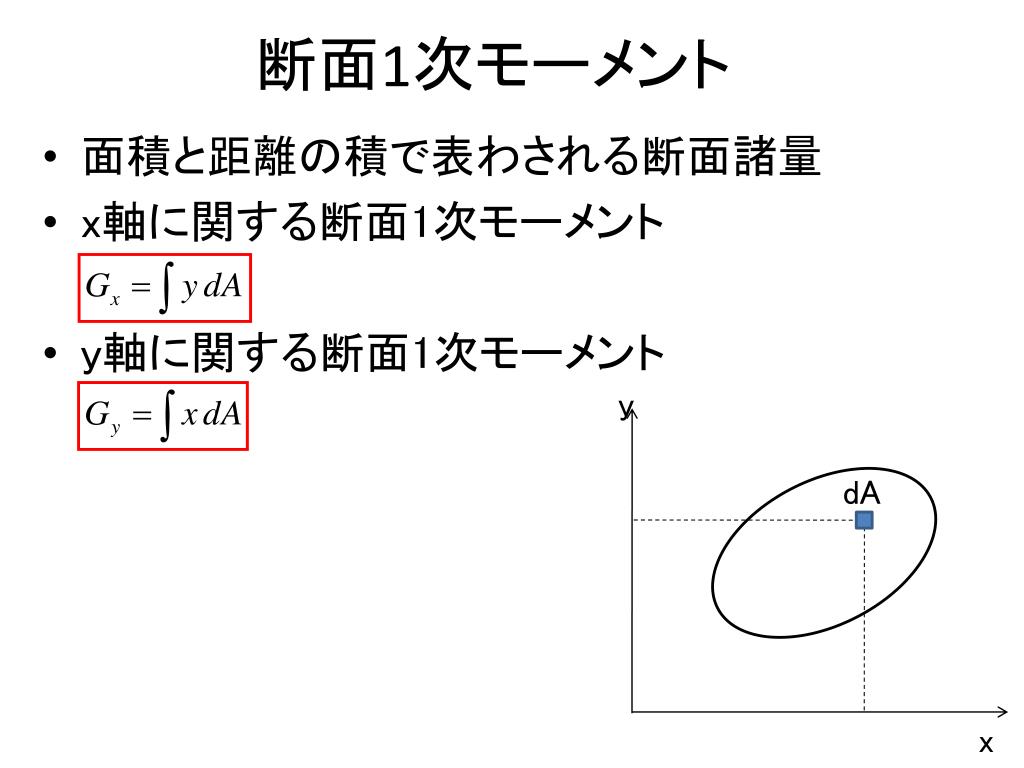

断面1次モーメント

  • 面積と距離の積で表わされる断面諸量

  • x軸に関する断面1次モーメント

  • y軸に関する断面1次モーメント

y

dA

x


6306216

図心

  • 断面1次モーメントGx,Gyがともに0のときの座標.つまり,図心を通る任意の軸に関する断面1次モーメントは0になる.

  • X=x-x0,Y=y-y0

  • X,Y軸が図心を通る場合

     (x0,y0)が図心

y

Y

dA

Y

y

y0

X

X

図心

x

x0

x


6306216

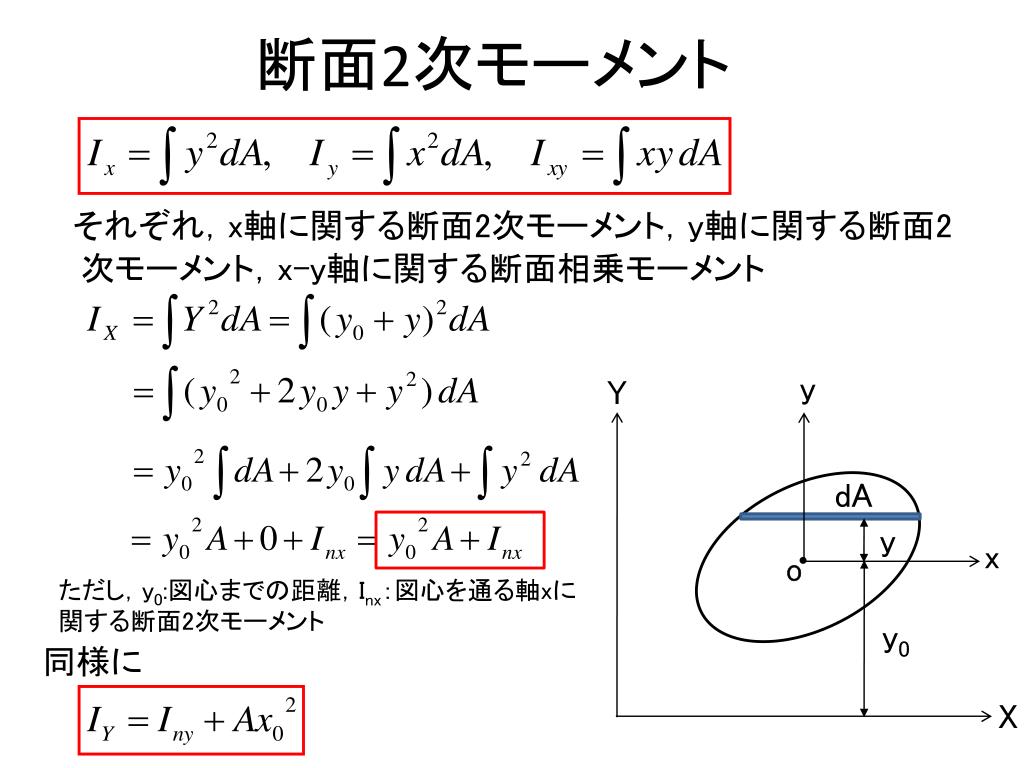

断面2次モーメント

それぞれ,x軸に関する断面2次モーメント,y軸に関する断面2次モーメント,x-y軸に関する断面相乗モーメント

同様に

y

Y

dA

y

x

O

ただし,y0:図心までの距離,Inx:図心を通る軸xに関する断面2次モーメント

y0

X


6306216

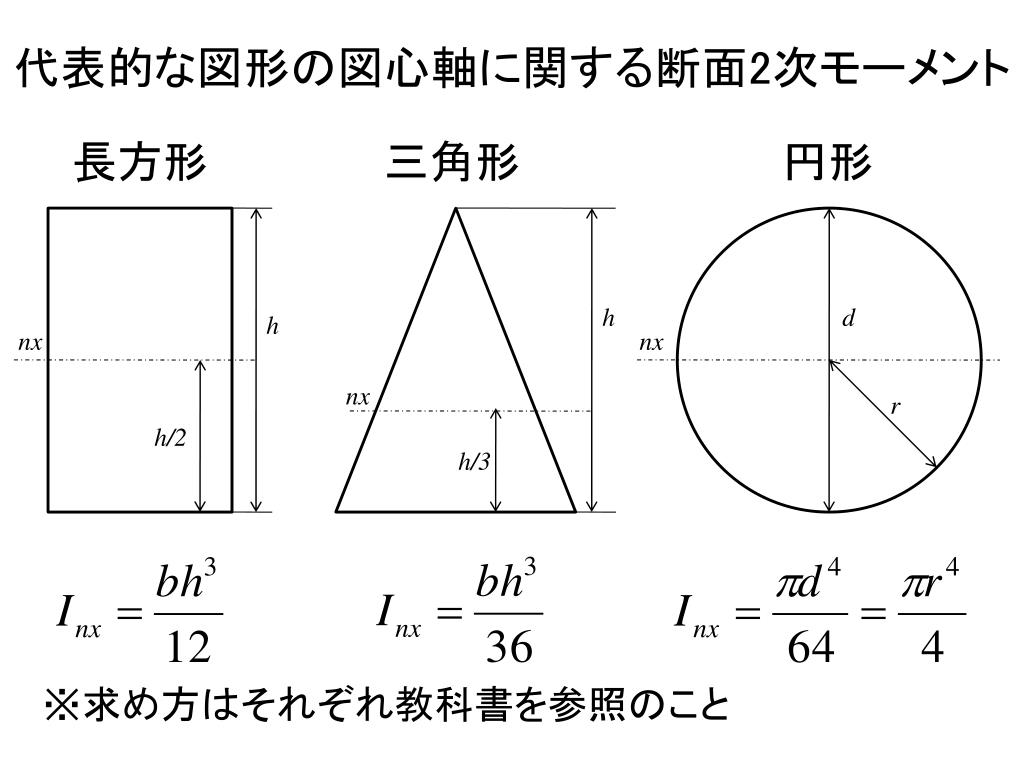

代表的な図形の図心軸に関する断面2次モーメント

長方形

三角形

円形

h

d

h

nx

nx

nx

r

h/2

h/3

※求め方はそれぞれ教科書を参照のこと
