  1. Fenômenos Elétricos

  2. Pré-instalação • Aprenderemos neste modulo, valiosos conceitos, noções e praticas necessárias para determinar seguramente o ambiente de instalação elétrica de equipamentos de informática. • Estes conceitos, noções e praticas serão também de grande relevância no decorrer dos demais aprendizados propostos.

  3. Energia Elétrica A energia elétrica é uma forma de energia baseada na geração de diferenças de potencial elétrico entre dois pontos, que permitem estabelecer uma corrente elétrica entre ambos. Mediante a transformação adequada é possível obter energias finais de uso direto, em forma de luz, movimento ou calor, segundo os elementos de transformação que se empreguem.

  4. Aterramento • A palavra aterramento refere-se à terra propriamente dita. O aterramento é o fio ou a barra de cobre enterrado, onde passa a corrente elétrica para o solo. Quando se diz que algum aparelho está aterrado (ou eletricamente aterrado) significa que um dos fios de seu cabo de ligação está propositalmente ligado à terra. Ao fio que faz essa ligação denominamos "fio terra".

  5. Por que aterramento? • Falar sobre aterramento e rede Elétrica pode parecer algo fora do comum na área de informática, mas se a rede elétrica que for ligada o computador não estiver bem preparada podem ocorrer choques ao usuário ou danos ao equipamento. • A vida útil dos seus equipamentos de informática depende da qualidade da sua instalação elétrica; levando-se em consideração o aterramento e os equipamentos de energia: estabilizador, nobreak e filtro de linha.

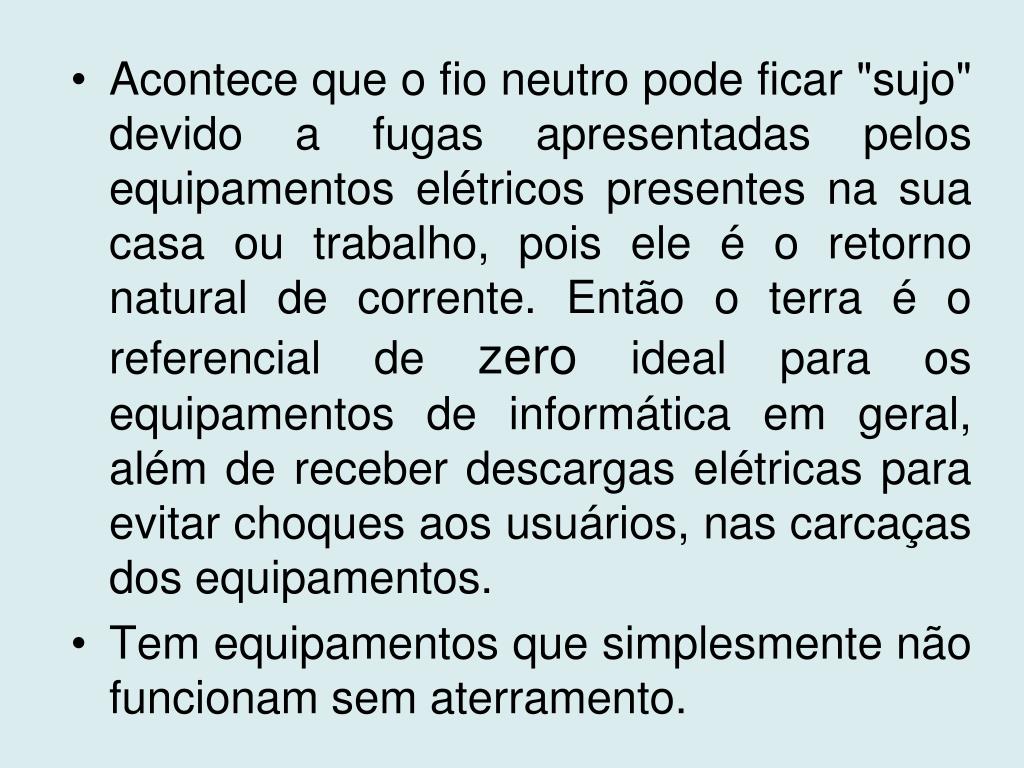

  6. Acontece que o fio neutro pode ficar "sujo" devido a fugas apresentadas pelos equipamentos elétricos presentes na sua casa ou trabalho, pois ele é o retorno natural de corrente. Então o terra é o referencial de zero ideal para os equipamentos de informática em geral, além de receber descargas elétricas para evitar choques aos usuários, nas carcaças dos equipamentos. Tem equipamentos que simplesmente não funcionam sem aterramento.

  7. Outro ponto de dúvida é o valor da resistência de aterramento. Ela mede a capacidade do aterramento de descarregar a energia para a terra. Quanto menor essa resistência, melhor para a instalação, pois mais rápida será a atuação das proteções. Embora alguns fornecedores cheguem a exigir 1 ohm (é a Unidade de Resistência), a norma de instalações elétricas (NBR 5410/97) não define diretamente nenhum valor, enquanto a norma americana de instalação elétrica exige um valor máximo de 25 ohms. A norma brasileira de proteção contra descargas atmosféricas (NBR 5419/93) recomenda um valor máximo de 10 ohms.

  8. Hastes para o aterramento

  9. Formatos

  10. Confecção • A confecção de aterramento é uma atribuição de engenharia. • Nós podemos e devemos nos certificar se este esta dentro do padrão NBR 5410/97 e NBR 5419/93. • O aterramento deve ser de ponto único e não deve ser curto-circuitado ao neutro

  11. Gel Redutor de resistência • FASTGEL é um tratamento natural para solos de alta resistividade. O Fastgel é um produto não tóxico e não agride o meio ambiente de acordo com ensaios feitos em laboratórios especializados. É fornecido em embalagem contendo 12kg (1 dose)

  12. Características técnicas: • 1- Densidade 0,000925g/mm3 (seco)2- Poder de inchamento proporcionando um maior e melhor contato entre haste/condutor a terra3- Baixa resistência e alta condutividade. Podendo baixar a resistência do aterramento em até 75%4- Não é lixiviável ou seja, não se dispersa na época de chuvas

  13. Proporciona redução substancial no valor da resistência de aterramento (variando de acordo com as condições do solo, podendo chegar em até 75%); • Tem uma vida útil longa, pois o material não se dispersa sob a chuva; • Aumento da segurança em função da diminuição da resistência do aterramento; • Facilidade e rapidez na aplicação e; • O FASTGEL cumpre com as exigências apontadas no início ou seja: • Não agride ao meio ambiente e não é um elemento tóxico (vide laudos); • Não é corrosivo (ph neutro); • Apresenta excelente condutibilidade.

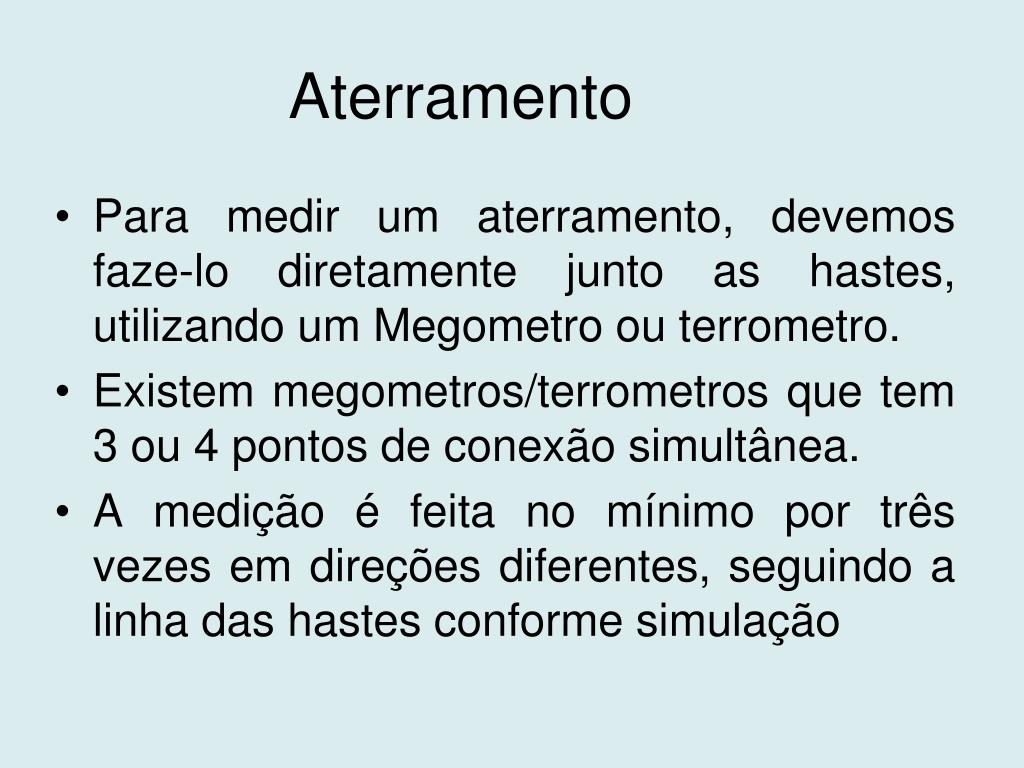

  14. Aterramento Para medir um aterramento, devemos faze-lo diretamente junto as hastes, utilizando um Megometro ou terrometro. Existem megometros/terrometros que tem 3 ou 4 pontos de conexão simultânea. A medição é feita no mínimo por três vezes em direções diferentes, seguindo a linha das hastes conforme simulação

  15. Ligação da Tomada 2P1T

  16. Ligação da Tomada 2P1T

  17. Dicas • Ao medir entre terra e neutro a tensão não pode ser superior a 1,0 Volts. Em sendo será necessário melhorar o aterramento no neutro da concessionária ate que a medida seja inferior a voltagem limite. • A resistência do aterramento só é medida diretamente junto as hastes por meio de um termômetro ou megometro, nunca na tomada.

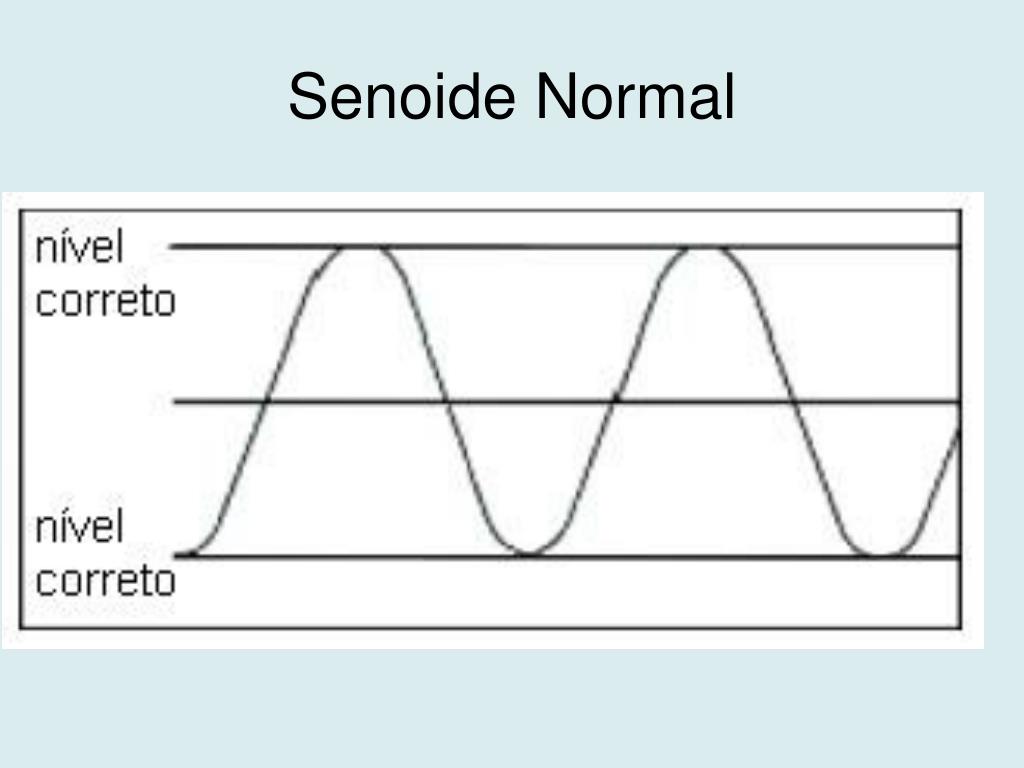

  18. Senoide Normal

  19. Distorções, eventos críticos

  20. São transientes de alta energia, que muitas vezes atingem a magnitude de kilovolts e aparecem na rede elétrica com muita freqüência, principalmente no verão pela ação de descargas atmosféricas (raios). De todos os eventos críticos, os surtos de tensão são os potencialmente mais perigosos e provocam grandes estragos, queimando placas de computadores, placas de rede, winchester, fontes de alimentação, hubs, fiação de rede, etc. Os efeitos destes transientes na rede telefônica, por terem uma impedância maior que a rede elétrica, são ainda mais danosos. 1. Surtos de Tensão

  21. Distorções, eventos críticos

  22. 2. Ruídos de Linha • São ruídos de alta-freqüência provocados pela conexão de equipamentos como motores, ar-condicionados, fontes chaveadas, etc., à rede elétrica.Dependendo da magnitude, provocam por exemplo, o efeito de chuviscamento na tela de televisores, monitores, etc.

  23. Distorções, eventos críticos

  24. 3. Distorção Harmônica • Este fenômeno é uma deformação da senóide (formato da onda) e é provocado por cargas pesadas conectadas à rede, do tipo de motores de indução, solenóides, geradores, etc., principalmente aquelas cargas com baixo fator de potência. Este distúrbio pode provocar uma desenergização momentânea da fonte de alimentação do computador, travando-o.

  25. Distorções, eventos críticos

  26. 4 e 5 Sub e Sobretensão de Rede • Estes eventos ocorrem quando o nível da energia fornecido pela concessionária ultrapassa os limites aceitáveis e suportáveis pelos equipamentos. Se a subtensão atingir valores extrapolados, pode provocar perda de dados nos computadores, distorção na tela de monitores e televisores, etc. Ocorrendo sobretensão, certamente haverá queima de equipamentos

  27. Distorções, eventos críticos

  28. 6. Pequenas Interrupções (efeito Flicker) • Interrupções muito curtas no fornecimento da energia elétrica, com duração da ordem de milésimos de segundos e que quase sempre são imperceptíveis ao usuário. Provocam freqüentemente perda de dados em arquivos de computadores ou travamento de sistemas.

  29. Distorções, eventos críticos

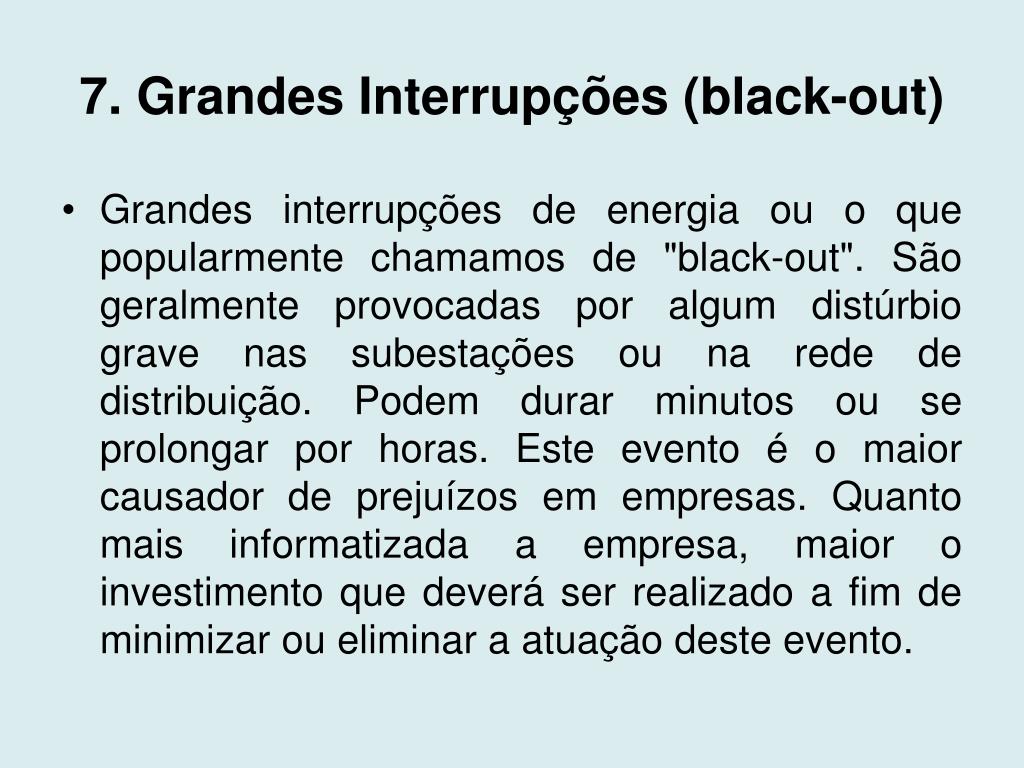

  30. 7. Grandes Interrupções (black-out) • Grandes interrupções de energia ou o que popularmente chamamos de "black-out". São geralmente provocadas por algum distúrbio grave nas subestações ou na rede de distribuição. Podem durar minutos ou se prolongar por horas. Este evento é o maior causador de prejuízos em empresas. Quanto mais informatizada a empresa, maior o investimento que deverá ser realizado a fim de minimizar ou eliminar a atuação deste evento.

  31. Distorções, eventos críticos

  32. 8. Variação da Freqüência • A freqüência da energia fornecida pelas concessionárias é 60 Hz para todo o território nacional. A não variação desta freqüência, além de um limite não superior a +/- 0,5Hz é um sério compromisso que as mesmas assumem com os consumidores. Ocorrendo uma variação superior a este limite poderá provocar superaquecimento e até queima da carga* que estiver conectada à rede.

  33. Elementos de Correção de Energia Elétrica

  34. Aprenderemos neste modulo o funcionamento básico de cada elemento de correção elétrica existente e sua aplicabilidade quanto a relação custo x beneficio. Faremos um paralelo com cada evento critico e a melhor alternativa de segurança para corrigir ou evitar tal surto. Conheceremos e manusearemos ferramentas básicas. Entenderemos descargas eletrostáticas (ESD) e a necessidade de prevenção

  35. Filtro de linha

  36. Composição Internamente tem filtros (capacitores, variac e fusível), capazes de eliminar ruídos de alta freqüência geralmente causados por motores elétricos (principalmente do tipo que usa escova), reatores de lâmpadas florescentes e compressores (ar condicionado, geladeira, bebedouro, etc.) Só funciona se existir aterramento!

  37. Estabilizadores

  38. O que é? O estabilizador é um equipamento que corrige a tesão que recebe da rede elétrica e a fornece estabilizada aos equipamentos, protegendo-os desta forma contra tensões inadequadas (sub/sobretensão). Os estabilizadores incorporam o filtro de linha e o varistor, tornando-os eficientes também contra ruídos e surtos de tesão.
