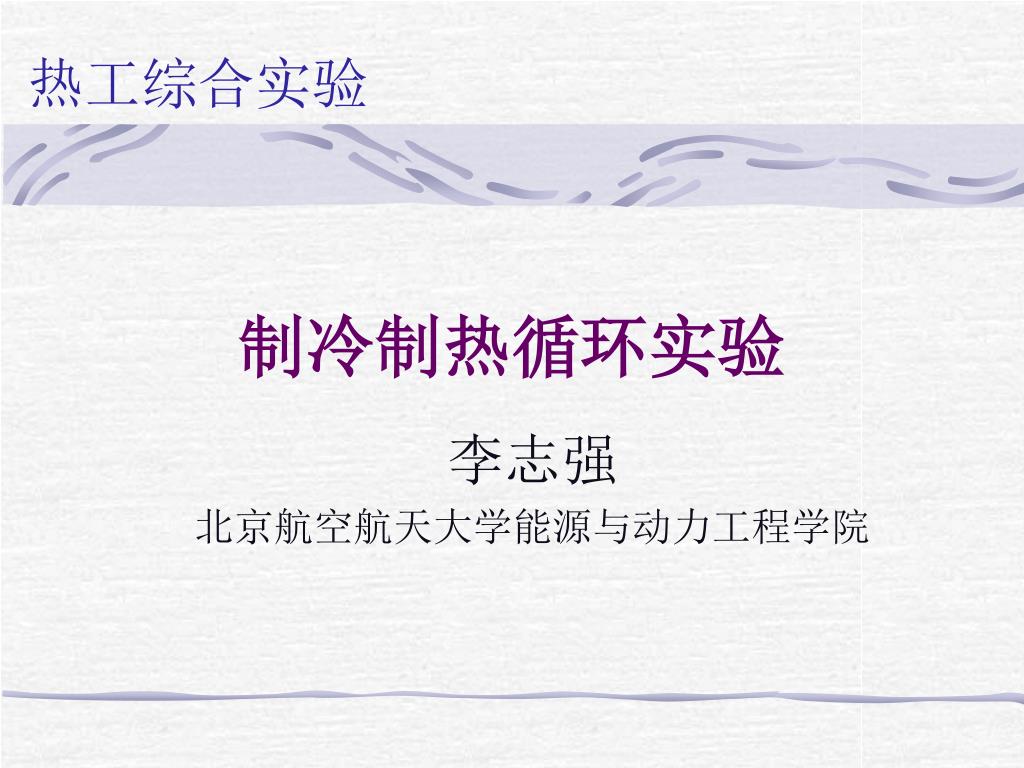

  1. 热工综合实验 制冷制热循环实验 李志强 北京航空航天大学能源与动力工程学院

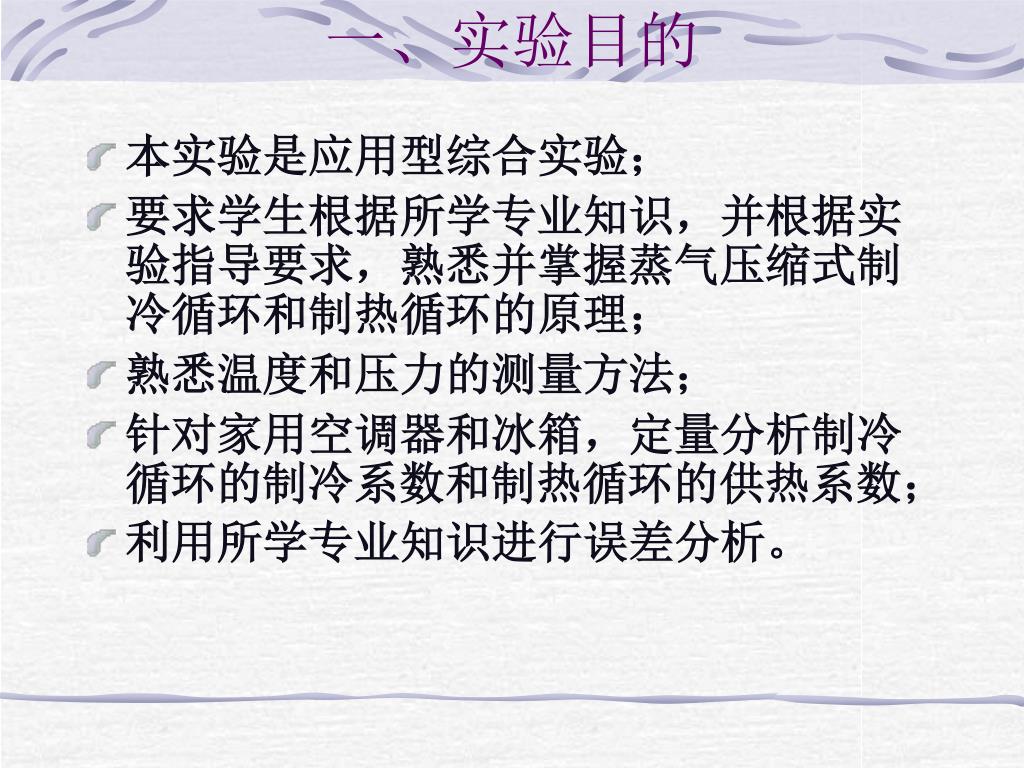

  2. 一、实验目的 • 本实验是应用型综合实验; • 要求学生根据所学专业知识,并根据实验指导要求,熟悉并掌握蒸气压缩式制冷循环和制热循环的原理; • 熟悉温度和压力的测量方法; • 针对家用空调器和冰箱,定量分析制冷循环的制冷系数和制热循环的供热系数; • 利用所学专业知识进行误差分析。

  3. 二、实验原理 • 制冷循环和制热循环是在逆卡诺循环的基础上发展起来的。 • 什么是卡诺循环? • 卡诺循环是由两个定温过程和两个绝热过程组成,是一个理想循环。 热效率取决于高温热源与低温热源的温度

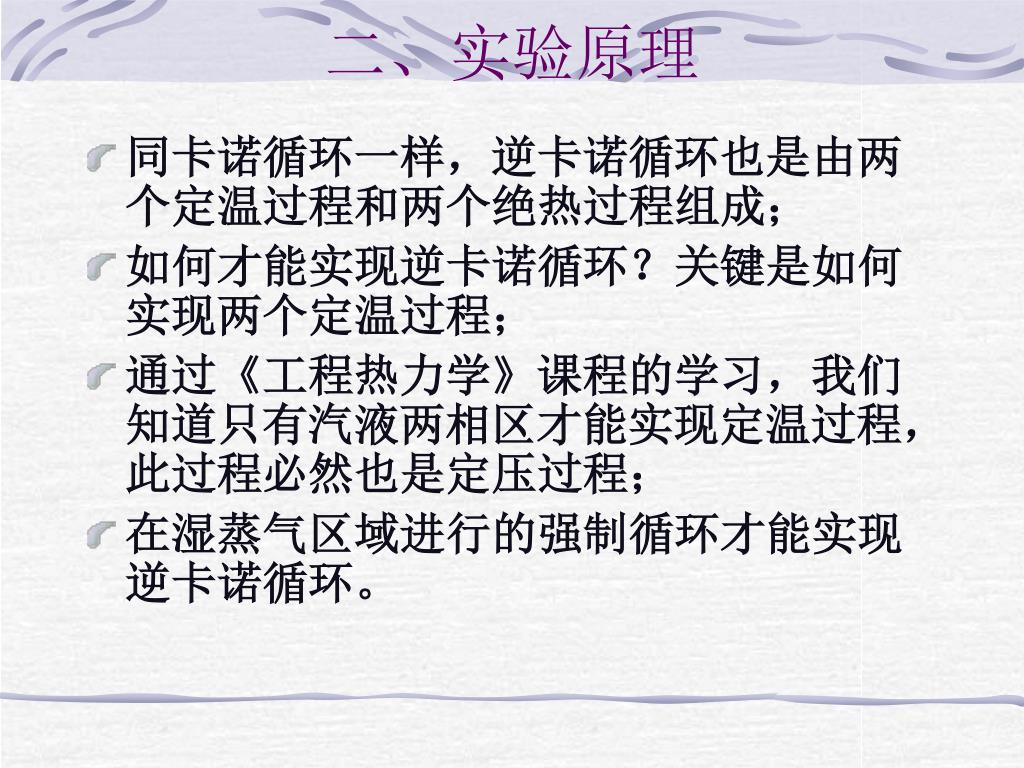

  4. 二、实验原理 • 同卡诺循环一样,逆卡诺循环也是由两个定温过程和两个绝热过程组成; • 如何才能实现逆卡诺循环?关键是如何实现两个定温过程; • 通过《工程热力学》课程的学习,我们知道只有汽液两相区才能实现定温过程,此过程必然也是定压过程; • 在湿蒸气区域进行的强制循环才能实现逆卡诺循环。

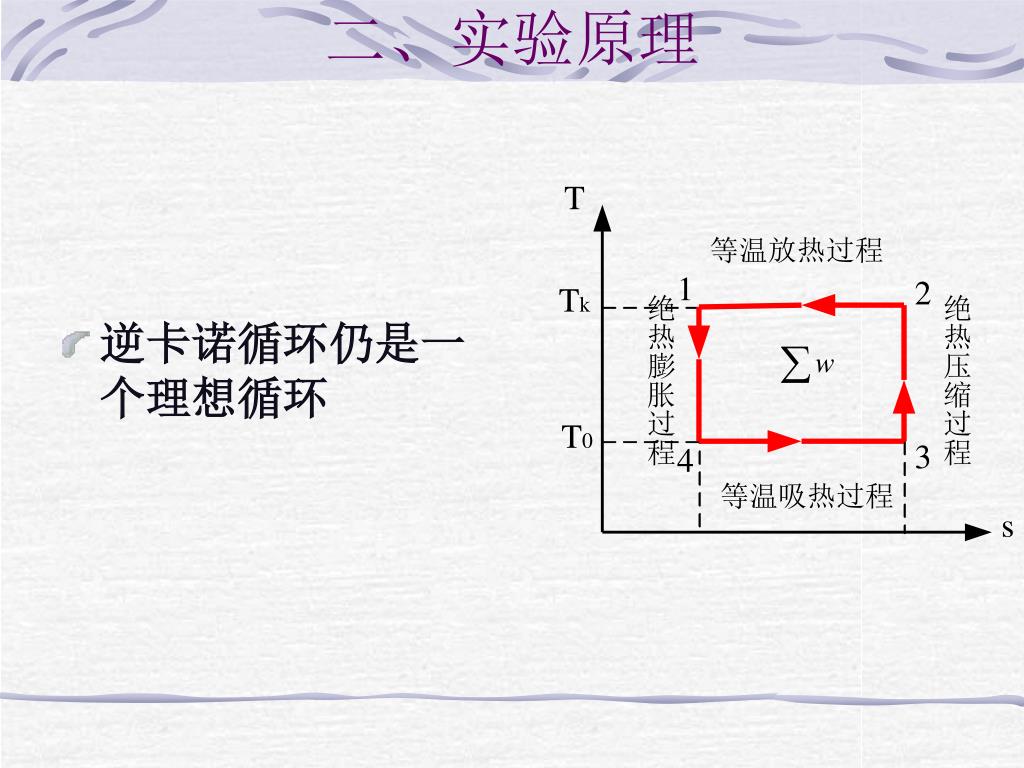

  5. 二、实验原理 • 逆卡诺循环仍是一个理想循环

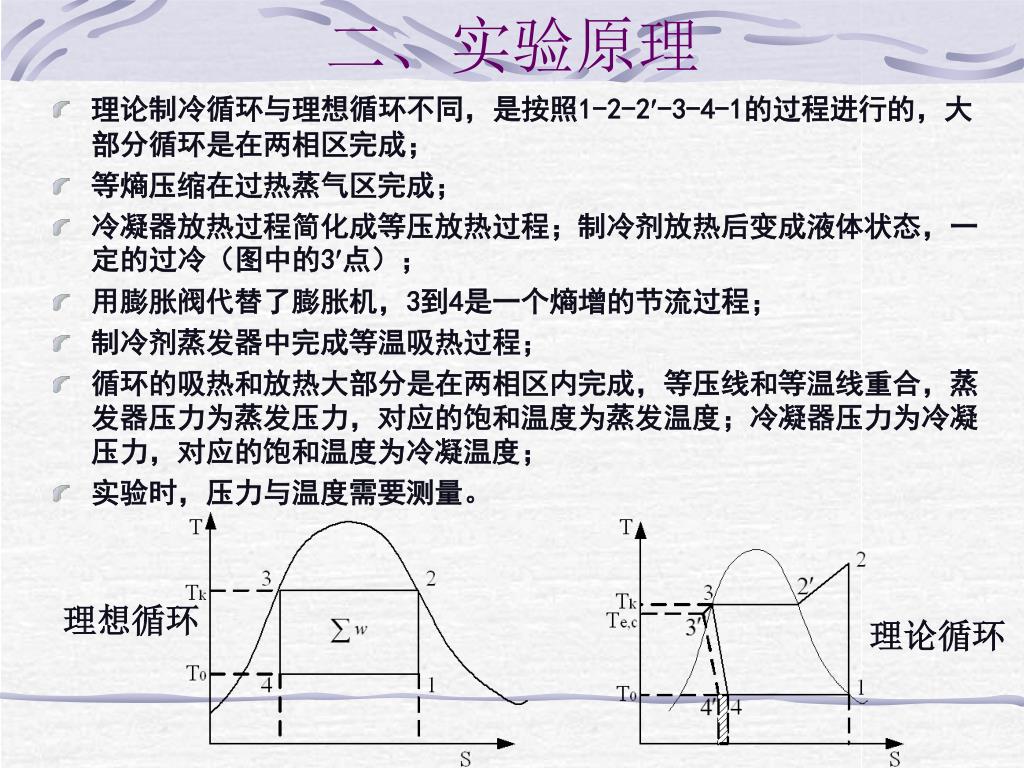

  6. 二、实验原理 • 理论制冷循环与理想循环不同,是按照1-2-2-3-4-1的过程进行的,大部分循环是在两相区完成; • 等熵压缩在过热蒸气区完成; • 冷凝器放热过程简化成等压放热过程;制冷剂放热后变成液体状态,一定的过冷(图中的3点); • 用膨胀阀代替了膨胀机,3到4是一个熵增的节流过程; • 制冷剂蒸发器中完成等温吸热过程; • 循环的吸热和放热大部分是在两相区内完成,等压线和等温线重合,蒸发器压力为蒸发压力,对应的饱和温度为蒸发温度;冷凝器压力为冷凝压力,对应的饱和温度为冷凝温度; • 实验时,压力与温度需要测量。 理想循环 理论循环

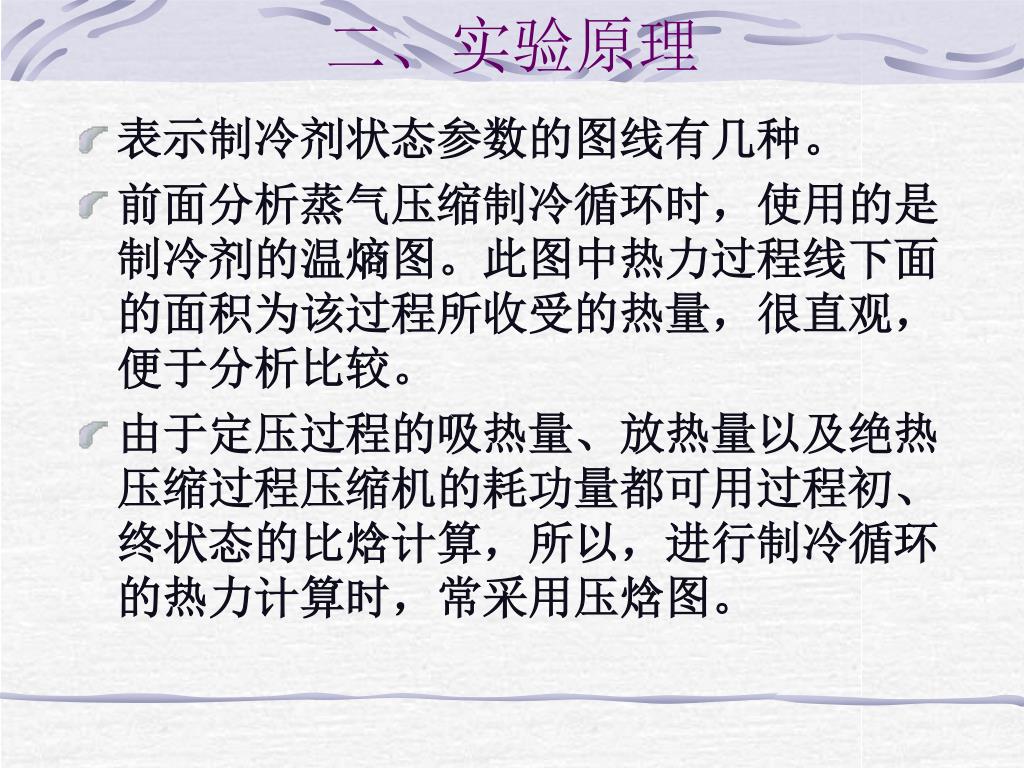

  7. 二、实验原理 • 表示制冷剂状态参数的图线有几种。 • 前面分析蒸气压缩制冷循环时,使用的是制冷剂的温熵图。此图中热力过程线下面的面积为该过程所收受的热量,很直观,便于分析比较。 • 由于定压过程的吸热量、放热量以及绝热压缩过程压缩机的耗功量都可用过程初、终状态的比焓计算,所以,进行制冷循环的热力计算时,常采用压焓图。

  8. 三、实验结果处理 • 图中1→2为绝热压缩过程。即定熵过程; • 2→3为制冷剂在冷凝器中的定压放热过程,其中2→2是放出过热热量,2→3是放出比潜热,3→3是放出过冷热量; • 3→4是节流过程,节流前后比焓不变; • 4→1为制冷剂在蒸发器内定压蒸发吸热过程。 为了清楚表示低压部分,纵坐标采用压力对数坐标

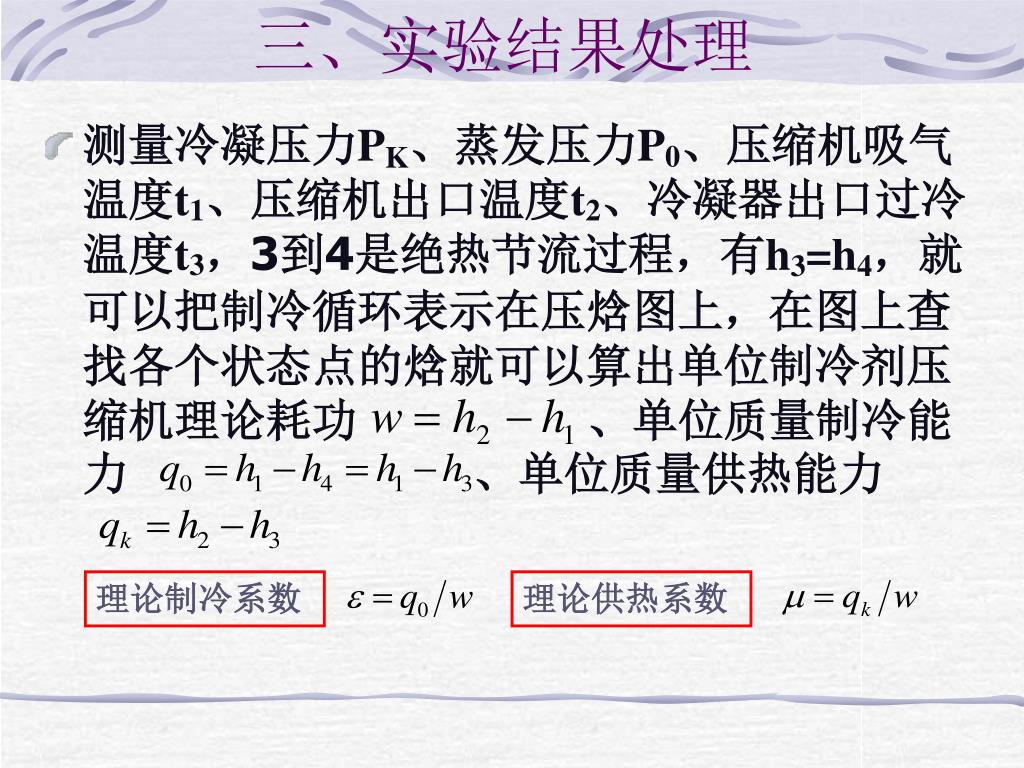

  9. 三、实验结果处理 • 测量冷凝压力PK、蒸发压力P0、压缩机吸气温度t1、压缩机出口温度t2、冷凝器出口过冷温度t3,3到4是绝热节流过程,有h3=h4,就可以把制冷循环表示在压焓图上,在图上查找各个状态点的焓就可以算出单位制冷剂压缩机理论耗功 、单位质量制冷能力 、单位质量供热能力 理论制冷系数 理论供热系数

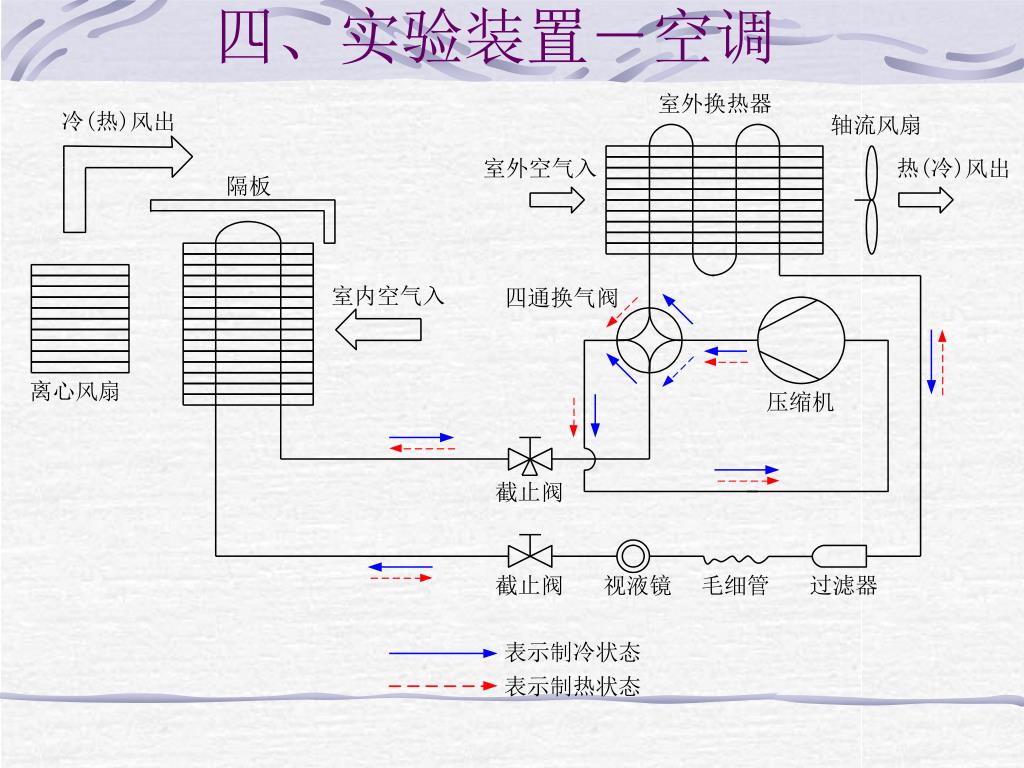

  10. 四、实验装置-空调

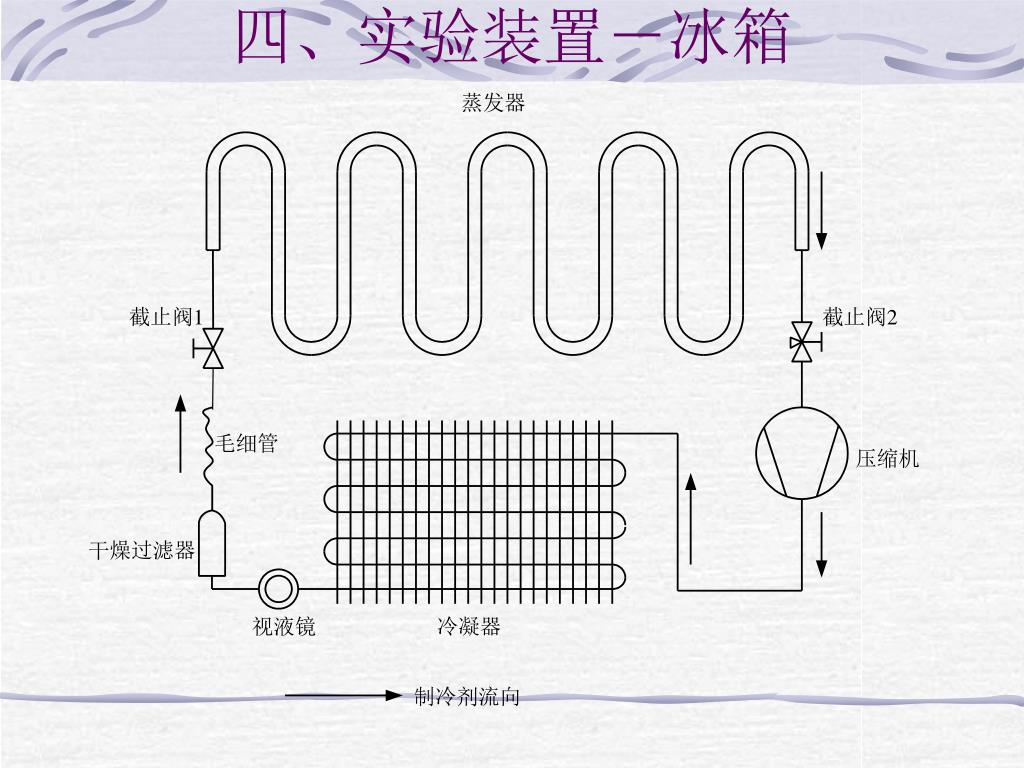

  11. 四、实验装置-冰箱

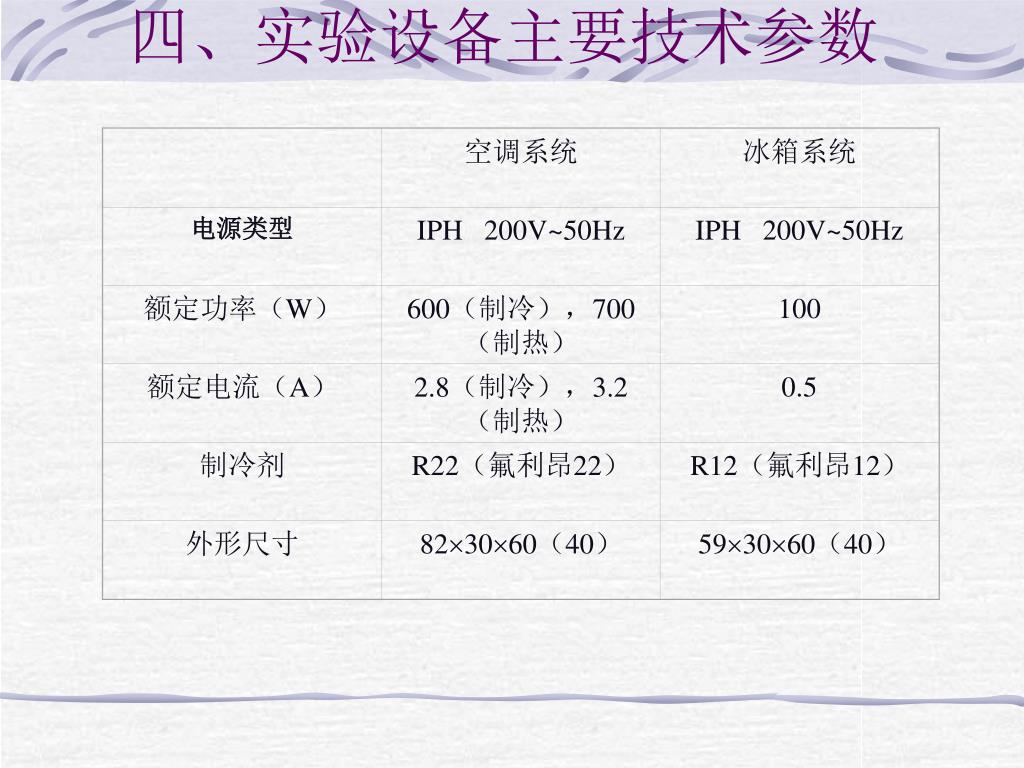

  12. 空调系统 冰箱系统 电源类型 IPH 200V~50Hz IPH 200V~50Hz 额定功率(W) 600(制冷),700(制热) 100 额定电流(A) 2.8(制冷),3.2(制热) 0.5 制冷剂 R22(氟利昂22) R12(氟利昂12) 外形尺寸 823060(40) 593060(40) 四、实验设备主要技术参数

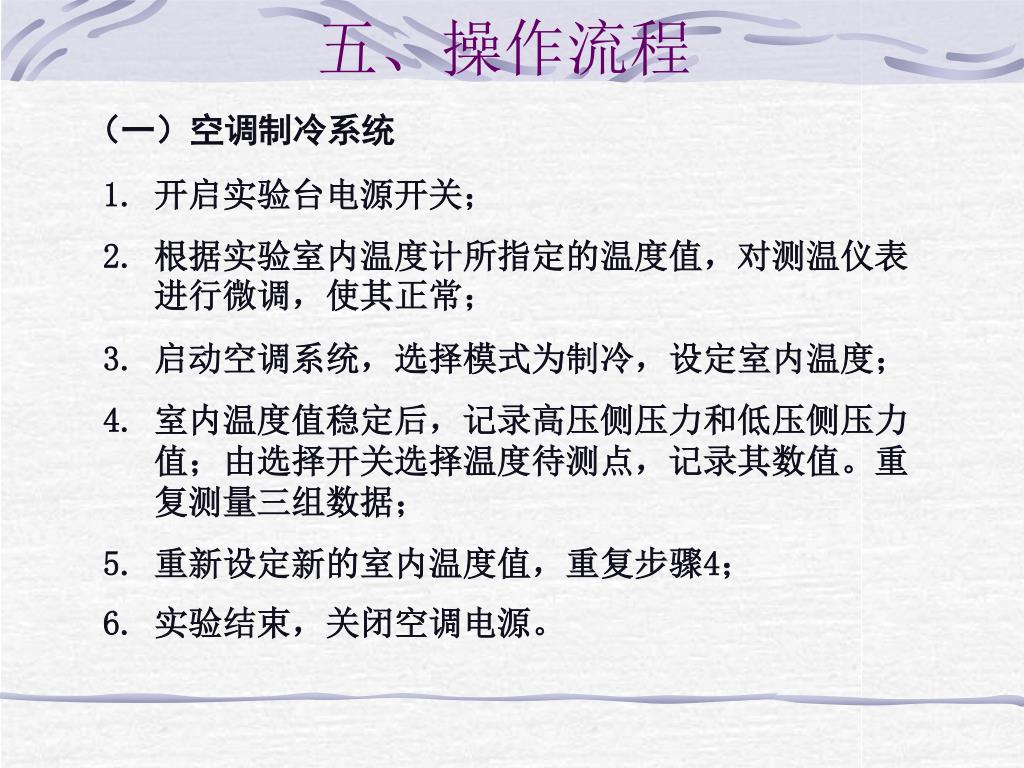

  13. 五、操作流程 (一)空调制冷系统 • 开启实验台电源开关; • 根据实验室内温度计所指定的温度值,对测温仪表进行微调,使其正常; • 启动空调系统,选择模式为制冷,设定室内温度; • 室内温度值稳定后,记录高压侧压力和低压侧压力值;由选择开关选择温度待测点,记录其数值。重复测量三组数据; • 重新设定新的室内温度值,重复步骤4; • 实验结束,关闭空调电源。

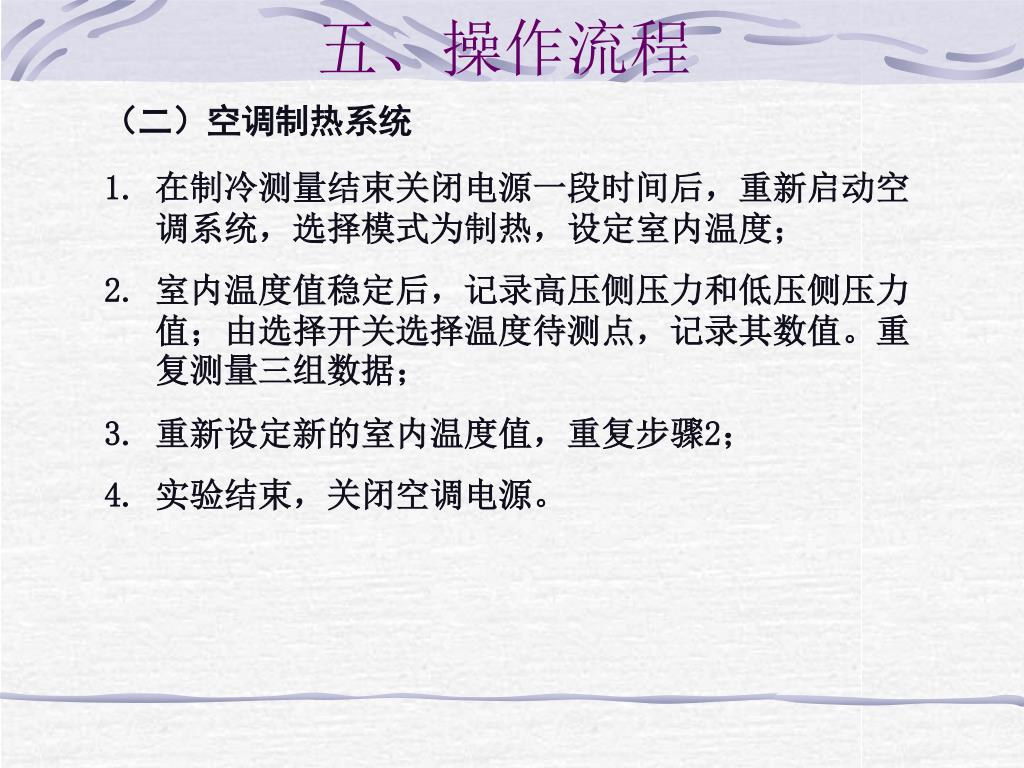

  14. 五、操作流程 (二)空调制热系统 • 在制冷测量结束关闭电源一段时间后,重新启动空调系统,选择模式为制热,设定室内温度; • 室内温度值稳定后,记录高压侧压力和低压侧压力值;由选择开关选择温度待测点,记录其数值。重复测量三组数据; • 重新设定新的室内温度值,重复步骤2; • 实验结束,关闭空调电源。

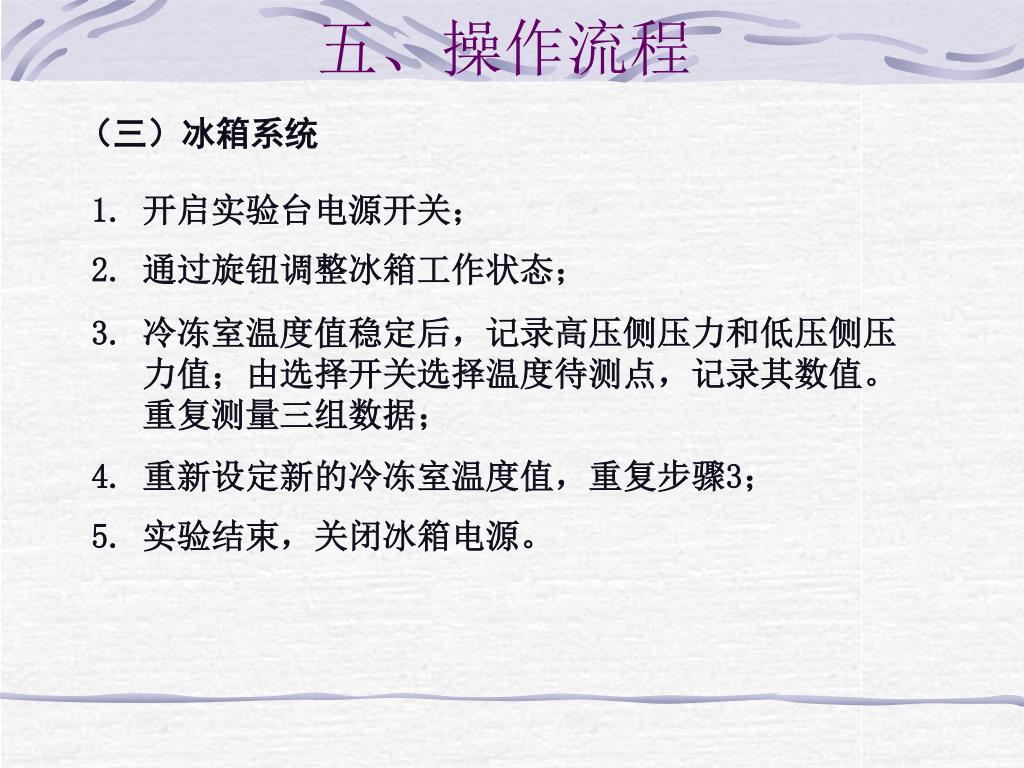

  15. 五、操作流程 (三)冰箱系统 • 开启实验台电源开关; • 通过旋钮调整冰箱工作状态; • 冷冻室温度值稳定后,记录高压侧压力和低压侧压力值;由选择开关选择温度待测点,记录其数值。重复测量三组数据; • 重新设定新的冷冻室温度值,重复步骤3; • 实验结束,关闭冰箱电源。

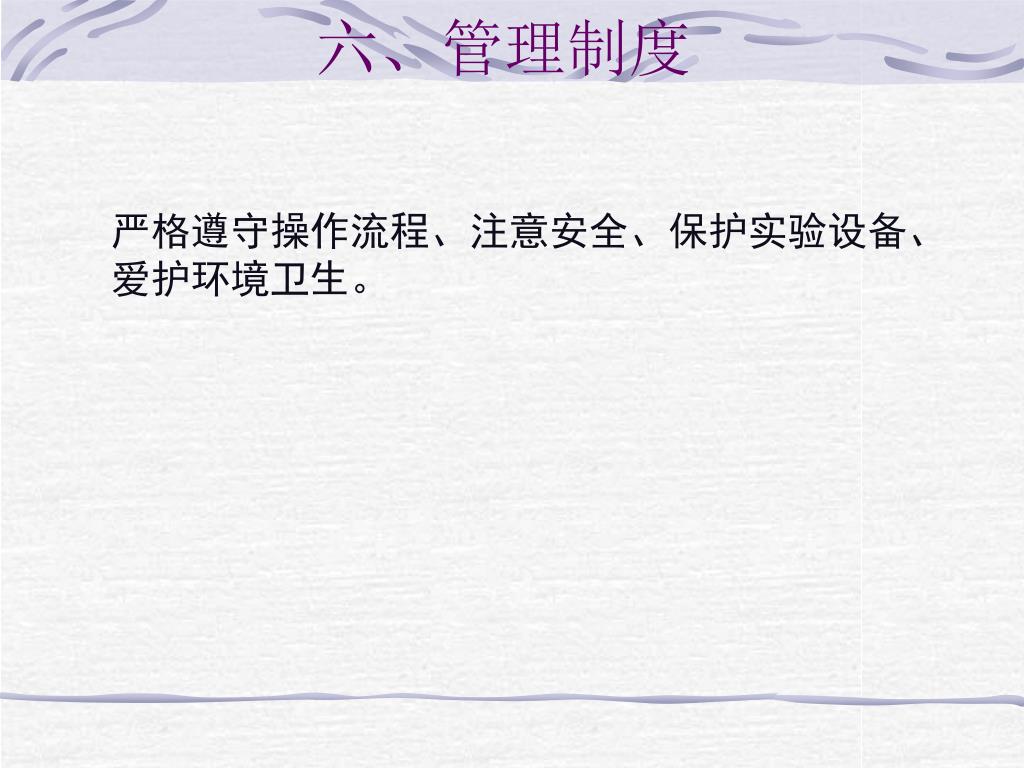

  16. 六、管理制度 严格遵守操作流程、注意安全、保护实验设备、爱护环境卫生。

  17. 七、思考题 • 影响毛细管供液能力的因素有那些? • 实验中蒸气压缩式制冷循环简化后的四个过程分别是什么? • 蒸气压缩式制冷的实际循环与理论循环之间有何差别?画出实际循环和理论循环的温-熵图。
