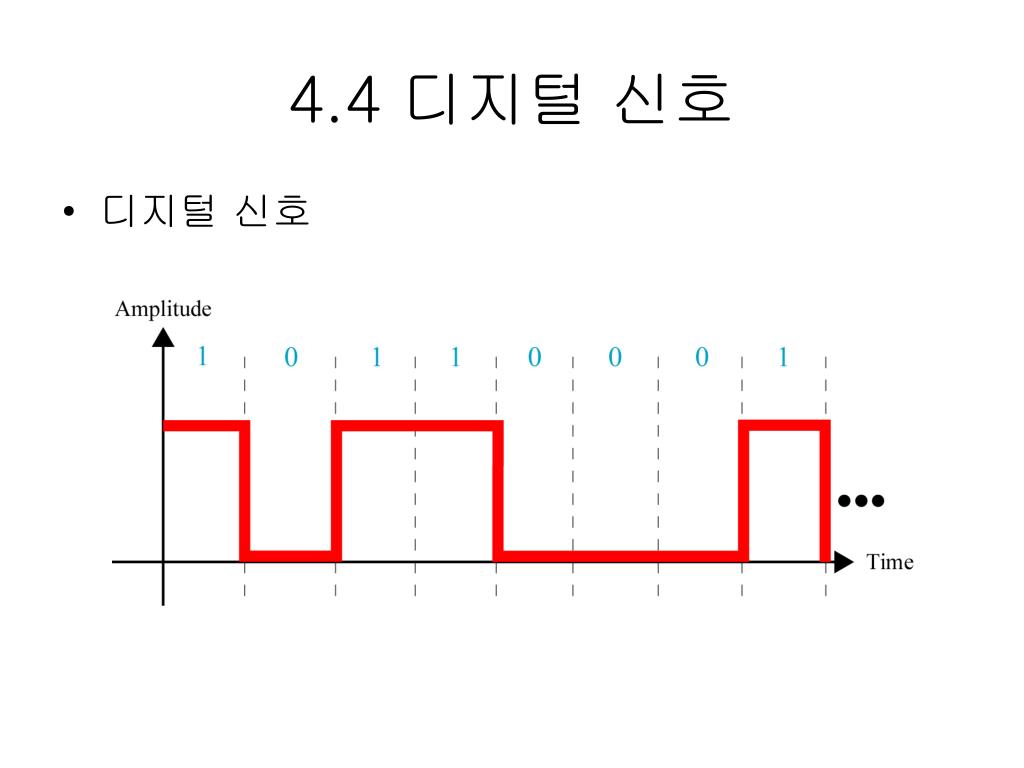

  1. 4.4 디지털 신호 • 디지털 신호

  2. 디지털 신호(계속) • 진폭(Amplitude), 주기(periodic), 위상(phase)

  3. 디지털 신호(계속) • 비트 주기(Bit Interval)와 비트률(Bit Rate) • 비트 주기(Bit Interval) • 하나의 단일 비트를 전송하는데 요구되는 시간 • 비트 률(Bit Rate) • 1초 동안 전송되는 비트 수

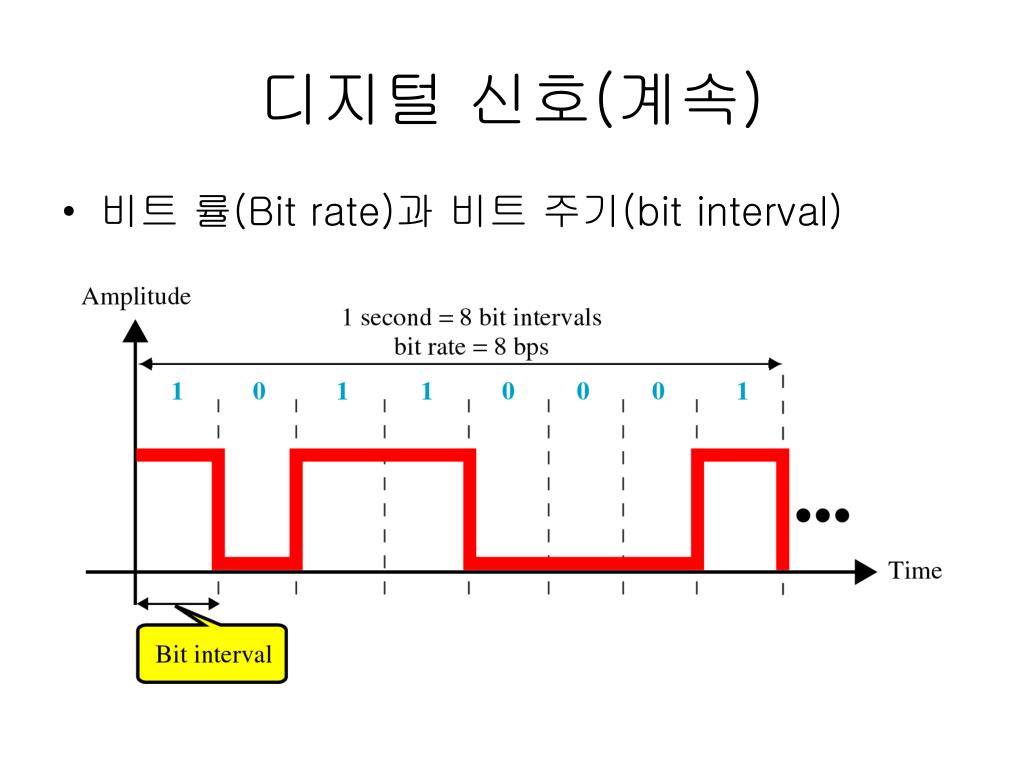

  4. 디지털 신호(계속) • 비트 률(Bit rate)과 비트 주기(bit interval)

  5. 디지털 신호(계속) • Digital Signal의 분해 • 디지털 신호의 고조파

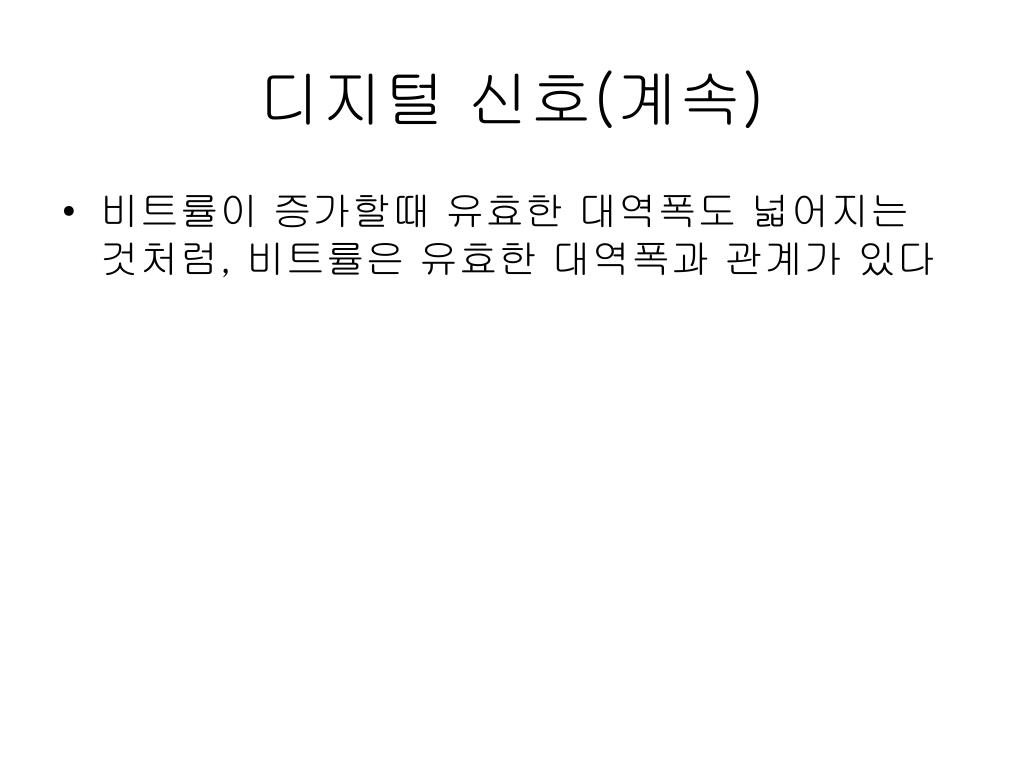

  6. 디지털 신호(계속) • 비트률이 증가할때 유효한 대역폭도 넓어지는 것처럼, 비트률은 유효한 대역폭과 관계가 있다

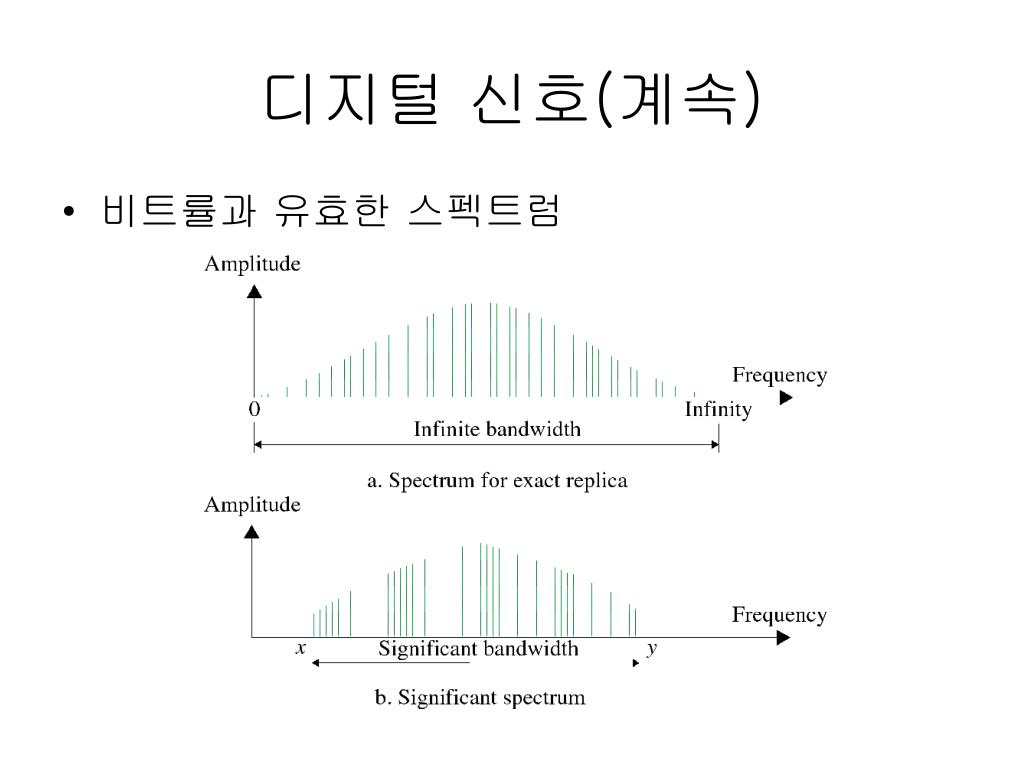

  7. 디지털 신호(계속) • 비트률과 유효한 스펙트럼

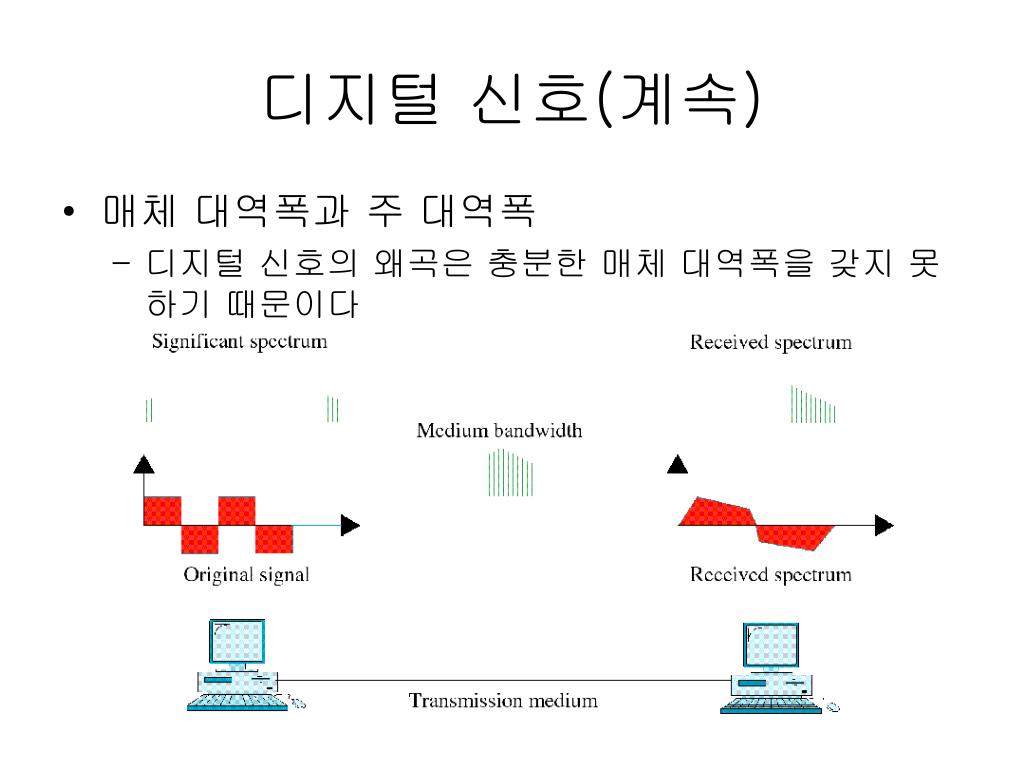

  8. 디지털 신호(계속) • 매체 대역폭과 주 대역폭 • 디지털 신호의 왜곡은 충분한 매체 대역폭을 갖지 못하기 때문이다

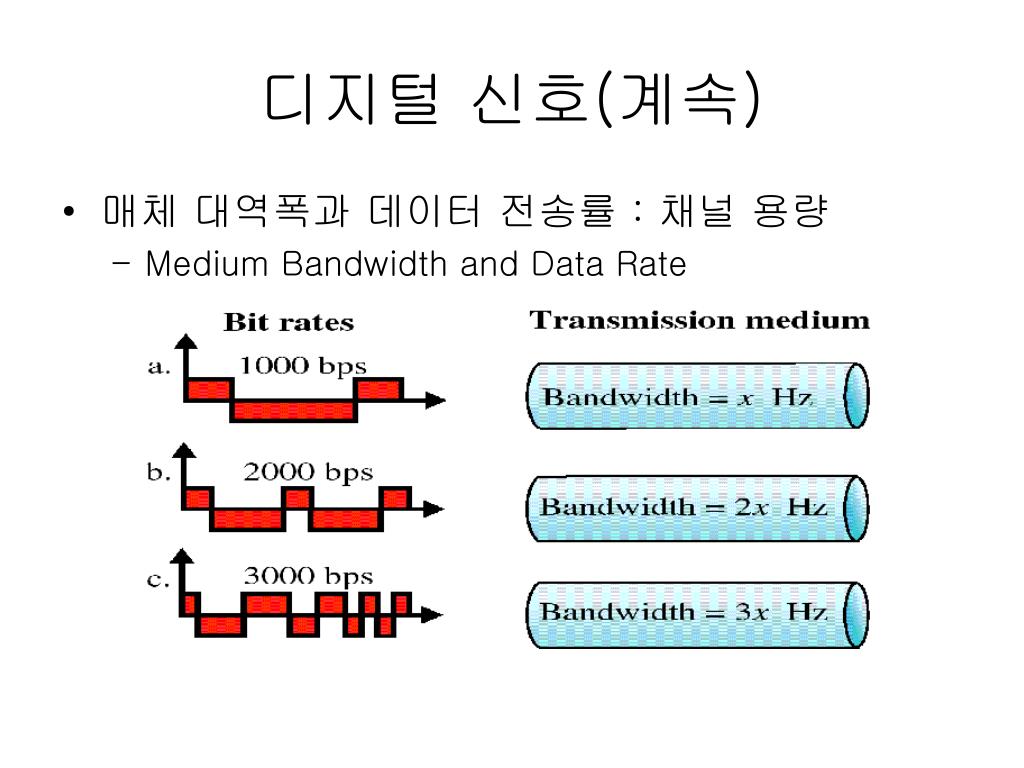

  9. 디지털 신호(계속) • 매체 대역폭과 데이터 전송률 : 채널 용량 • Medium Bandwidth and Data Rate

  10. 디지털 신호(계속) • 디지털 데이터를 전송하기 위한 아날로그 신호사용 • 예제 4.5 • 아날로그 신호를 이용하여 10bps의 전송률로 데이터를 전송할 때, 요구되는 대역폭?(각 신호의 요소는 한 비트로 가정) • 풀이

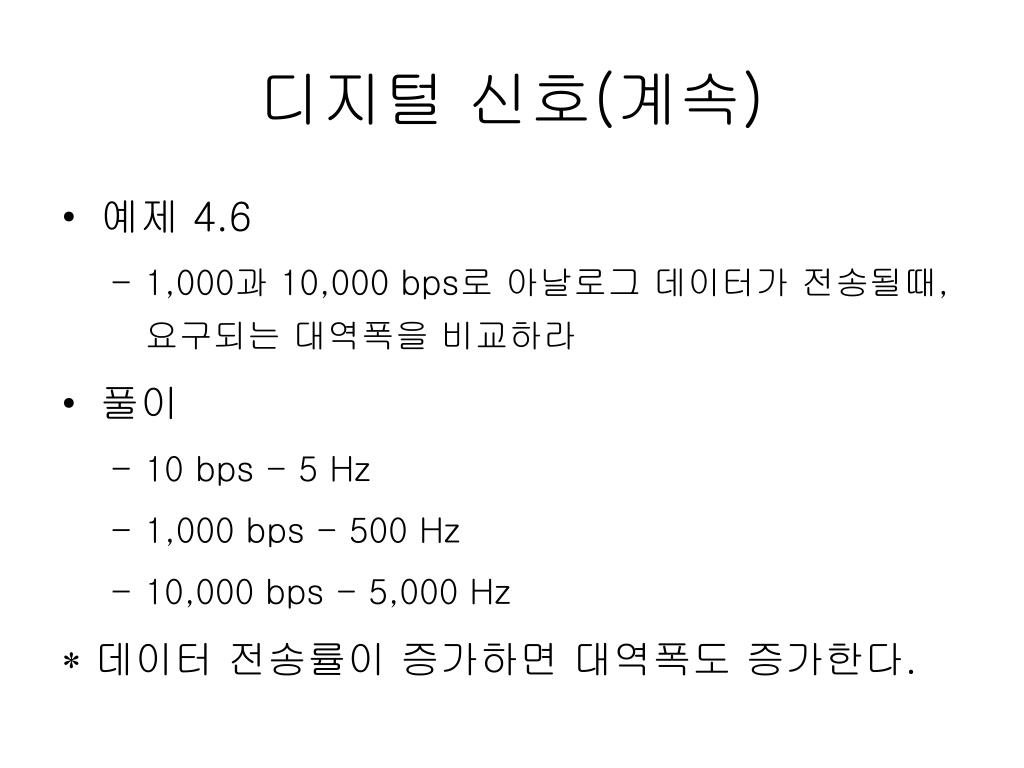

  11. 디지털 신호(계속) • 예제 4.6 • 1,000과 10,000 bps로 아날로그 데이터가 전송될때, 요구되는 대역폭을 비교하라 • 풀이 • 10 bps - 5 Hz • 1,000 bps - 500 Hz • 10,000 bps - 5,000 Hz  데이터 전송률이 증가하면 대역폭도 증가한다.

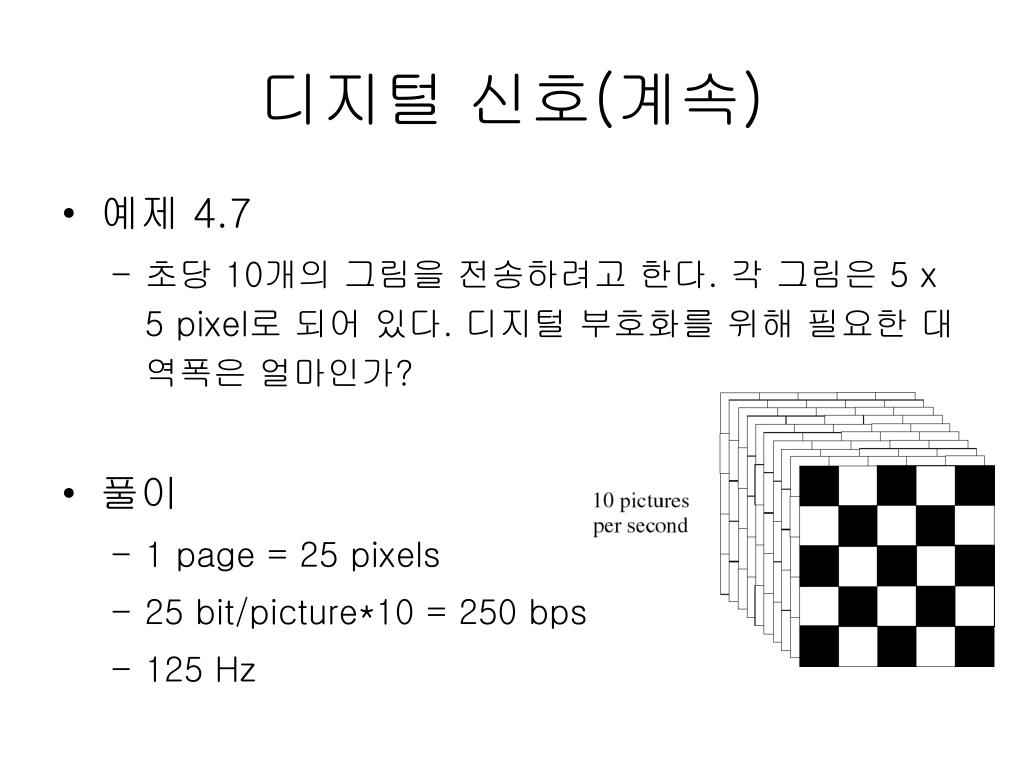

  12. 디지털 신호(계속) • 예제 4.7 • 초당 10개의 그림을 전송하려고 한다. 각 그림은 5 x 5 pixel로 되어 있다. 디지털 부호화를 위해 필요한 대역폭은 얼마인가? • 풀이 • 1 page = 25 pixels • 25 bit/picture*10 = 250 bps • 125 Hz

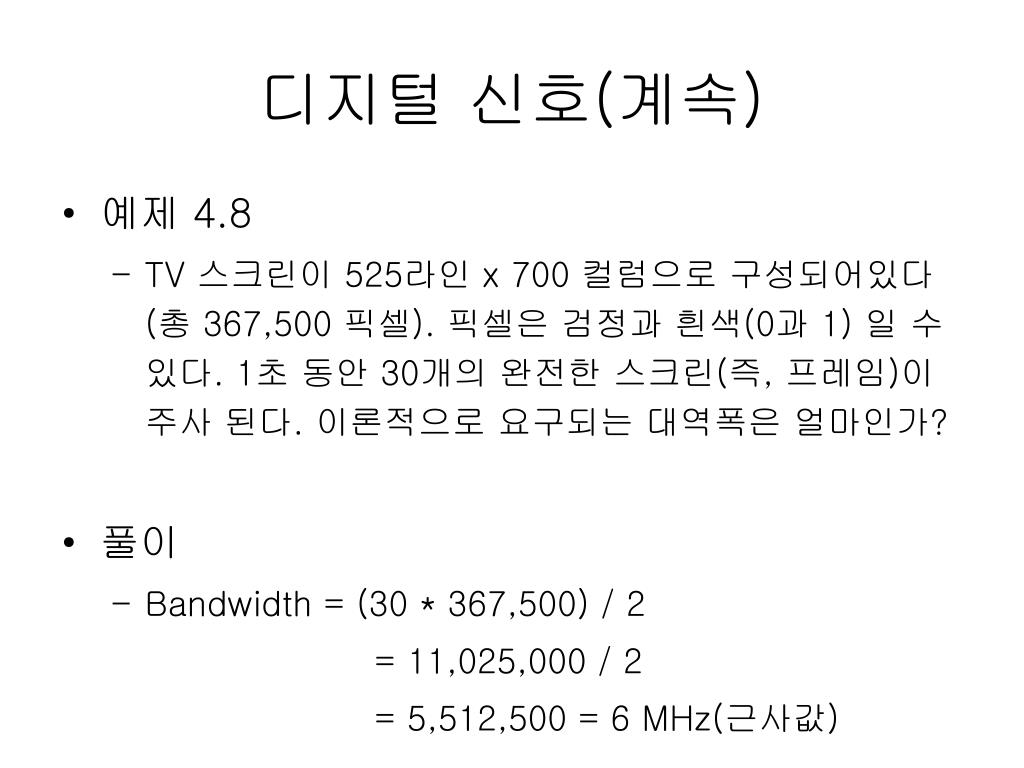

  13. 디지털 신호(계속) • 예제 4.8 • TV 스크린이 525라인 x 700 컬럼으로 구성되어있다(총 367,500 픽셀). 픽셀은 검정과 흰색(0과 1) 일 수 있다. 1초 동안 30개의 완전한 스크린(즉, 프레임)이 주사 된다. 이론적으로 요구되는 대역폭은 얼마인가? • 풀이 • Bandwidth = (30 * 367,500) / 2 = 11,025,000 / 2 = 5,512,500 = 6 MHz(근사값)

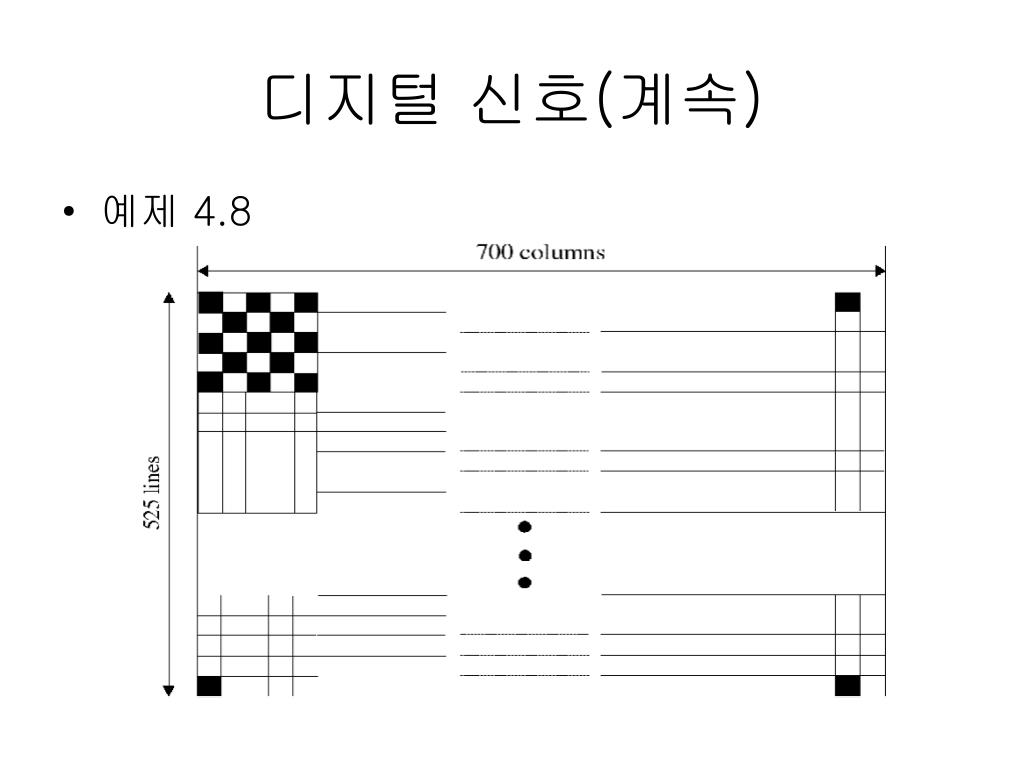

  14. 디지털 신호(계속) • 예제 4.8
