風在哪裡?--自然風

  • 海邊吹風澎湖國家公園管理局網站?旗正飄飄?


5709912

風在哪裡?雲在動?感覺冷?2004年合歡山


5709912

2000年8月碧利斯颱風對關山鎮所造成的災害,由台東縣月眉國小網業取得資料

風在哪裡--看到颱風?


5709912

風在哪裡--非自然風?

右--網路資料--蒙古烤肉http://tw.rd.yahoo.com/referurl/imgsearch/touri/de/*http://www.ie.ntu.edu.tw/apiems2002/Accompany_guest.asp

左--邊煮熱水,邊清抽油煙機-女巫阿芬,2002年12月07日 國語日報 家事小精靈 ◎ 家庭版


5709912

由於納莉肆虐,

…,回想這克難的兩週,由於都擠在一個小小的會議桌上,氧氣也被雪兒(share)得特別快,一到下午自然是昏昏欲睡,鍵盤敲打聲成了催眠符,不禁令人ZZZ…。

風在哪裡--會議室?

終於可以回家了【胖哥感恩報導】--聯合網站http://stars.udn.com/star/StarsContent/Content285/


5709912

風在哪裡--非自然風?

YOUNGER International CO., LTD.http://www.youngya.com.tw/ventilation.htm


14 2003 9 6 07 16 55

巴格達工廠毒氣外洩 14死數十送醫記者:馬詩雲 外電報導 (修改:2003/9/6 上午 07:16:55)TVBS網站

  • 伊拉克首都巴格達東部一個氯氣化工廠,昨天傳出毒氣外洩意外,已知至少造成14人死亡,好幾十人送醫急救。

  • 根據當地居民指出,在深夜聞到刺鼻的化學氣體味道,當時就有好幾十人感到噁心想吐,緊急送往醫院接受治療。有一家靠近工廠的人家集體被毒死。

  • 當地居民:「當時聞到一股很刺鼻的味道,…. 我趕快把孩子抱進屋去,但那味道一直跑進來,我們就開始呼吸困難,然後一直吐,停不下來。」


5709912

如何與風和平相處

  • 夏天樹下涼風與海風都很舒服。冬天吹熱熱氣讓人忘記寒冷。

  • 避免過大的風,造成危險與不舒服,但也須保持適當空氣流通。

  • 將味道快速排出,避免吸入異味或不舒服的味道。

  • 避免危險物質累積,造成吸入過多危害氣體。


5709912

通風目的

  • 提供新鮮空氣--降低不適之空氣--味道,二氧化碳昏沈

  • 舒適--調節濕度與溫度

  • 稀釋排除有害物,防止健康危害

  • 稀釋排除危險物,防止火災爆炸


5709912

如何考慮通風設置(程序﹚

Science and Art


5709912

產生原因--外力

  • 有力量將危害物飛揚起來----生活案例掃地,拍打毯子,吹氣。


5709912

日常生活的廢氣--汽機車排氣,工廠廢氣


5709912

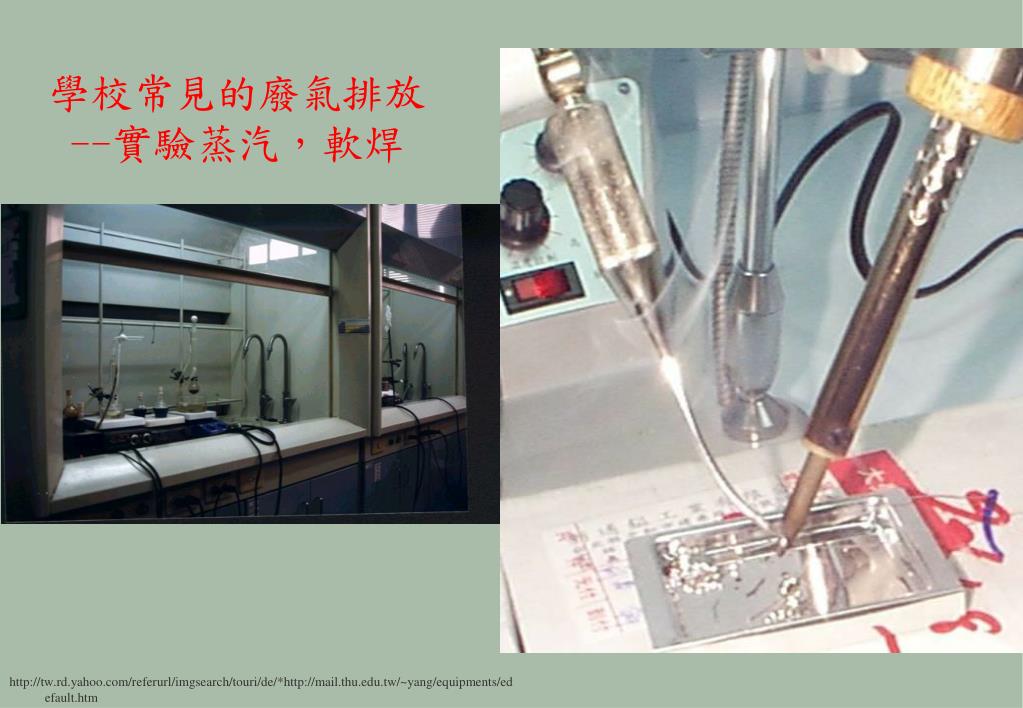

學校常見的廢氣排放--實驗蒸汽,軟焊

http://tw.rd.yahoo.com/referurl/imgsearch/touri/de/*http://mail.thu.edu.tw/~yang/equipments/edefault.htm


5709912

揚起灰塵--風力,車子或人走動


5709912

$切割$研磨$擠壓


5709912

風中為什麼有危害物

  • 本身就是氣態有害物--因漏洩,進入作業人員呼吸區


5709912

由吸附物質釋放,由反應產生,氧氣被消耗掉


5709912

預防控制危害方案

危害源

傳輸途徑

作業人員

作業人員感受直接性

改善成本

時間花費

優先選擇

作業人員配合需求性

During a sneeze, millions of tiny droplets of water and mucus are expelled at about 200 miles per hour (100 metres per second). The droplets initially are about 10-100 micrometres diameter, but they dry rapidly to droplet nuclei of 1-4 micrometres, containing virus particles or bacteria. This is a major means of transmission of several diseases of humans.

(from:http://helios.bto.ed.ac.uk/bto/biology/imagmem3.htm and Plog, 1988)


5709912

通風氣裝設置

  • 設置時機(作業形態、作業場所)

  • 設置原則(通風類型)

  • 性能規範(換氣量、流場、風速、作業環境濃度)

  • 使用維護管理原則


5709912

  • 通風之動力來源--打開窗戶與搧扇子

資料來源:台中縣崑山國小http://www.ksps.tcc.edu.tw/921重建工程驗收.htm

資料來源:靜修女中http://www.bish.tp.edu.tw/photo/扇子舞.jpg


5709912

  • 通風之動力來源--壓力差與流動

資料來源:中央氣象局 http://www.cwb.gov.tw/V4/index.htm


5709912

如何造成

壓力差?

20020524聯合報5版


5709912

自然界的通風奇觀

摘自Cutnell, D.C., Johnson, K.W., 2000; “Physics, 5th Ed.”, John Willy & Sons


5709912

風扇造成

壓力差?

馬達與風扇

20020524聯合報5版


5709912

整體換氣

局部排氣

通風的類型

  • 整體換氣

  • 局部排氣


5709912

局部排氣

  • 將危害物自危害源處抽取排出

  • 保護效能較高

  • 空氣需求量較小

  • 效能較穩定

  • 機構較複雜

  • 法令重視之控制措施。


5709912

各種氣罩形式(一)

包圍式或崗亭式

外裝式


5709912

各種氣罩形式(二)

吹吸式

  • 抽氣與吹氣,吹蠟燭與吸蠟燭

接收式

http://tw.rd.yahoo.com/referurl/imgsearch/touri/de/*http://www.cbps.tpc.edu.tw/student/tiffany/html/2.03.htm


5709912

日常生活局部排氣

  • 中華民國91年8月18日 星期日 〈店家來推薦〉記者◎王鶯娟 5萬元造個夢幻廚房

    右圖:北歐清雅風 推薦通路:IKEA

    左圖:歐式廚具 推薦通路:MFI三商美福


Chemical fume hood

化學實驗室氣櫃Chemical Fume Hood


Biosafety cabinetry

生物氣櫃(Biosafety Cabinetry )


5709912

局部排氣系統


5709912

局部排氣裝置設置原則:

  • 氣罩儘可能靠近發生源,適當大小及形式。

  • 短導管,避免轉彎

  • 導管內風速維持於一定值(搬運風速)以上

  • 測定孔,清潔孔。

  • 排氣機位於空氣清淨裝置下游

  • 抽氣全部排至室外(部份除外)

  • 排氣機下游導管避免通過作業場所(正壓)


5709912

局部排氣--整體換氣(系統)


5709912

整體換氣設備功能--中央空調,冷氣機,電風扇,除溼機

  • 提供新鮮空氣

  • 溫濕壓力環境調節

  • 稀釋已溢散之有害物與危險物

  • 排除已溢散之有害物與危險物

YOUNGER International CO., LTD.http://www.youngya.com.tw/ventilation.htm


5709912

整體換氣動力--自然風,氣體擴散,溫差

資料來源:台中縣崑山國小http://www.ksps.tcc.edu.tw/921重建工程驗收.htm


5709912

整體換氣動力--自然力

溫差(太子樓)

風力(屋頂渦流自然通風)


5709912

整體換氣--施工隧道內為何要換氣--換氣方式


5709912

整體換氣--通車隧道內為何要換氣?--換氣方式?


5709912

整體換氣動力--機械力


5709912

正壓--負壓

  • 壓力差為風移動主要原因。

  • 因目的不同而有正負壓之考量,如何保持正壓或負壓?如何確保其目的?

    開刀病房

    清淨室

    隔離病房


5709912

作業場所空氣流動影響因素

  • 作業場所幾何形狀與大小

  • 進排氣口位置與風量

  • 污染源位置與強度

  • 隔間與其他障礙

  • 溫度

  • 外界環境

  • ...


5709912

機械換氣形式

送風機

排氣機

正壓式

負壓式

送風機

排氣機


5709912

空氣流動形態(一)

均勻混合

短路


5709912

空氣流動形態(二)

置換

導流板


5709912

污染源與人員


5709912

排放回流

進風口

排風口


5709912

實例


5709912

通風氣裝設置

  • 設置時機(作業形態、作業場所)

  • 設置原則

  • 性能規範(換氣量、流場、風速、作業環境濃度)

  • 使用維護管理原則


5709912

危害物有效被吸入氣罩


5709912

實驗氣櫃開口高度--流場問題


5709912

實驗氣櫃表面風速問題


5709912

流場可視化--抽氣速度改變


5709912

您如何看到風--風速之量測

  • 發煙管


5709912

負壓隔離病房檢測

病房氣流樣態檢測

(評估病原體運動趨勢)

病房排氣口風速檢測(評估病原體捕集效益)

病房進氣口風量檢測(評估實際換氣率)


5709912

您如何看到風--風速計

輪葉式風速計

利用風轉動輪葉之速度

熱線式風速計

利用風會帶走溫度之做法

http://www.inss.com.tw/cp7.htm


5709912

您如何看到風--壓力

  • 液體柱管高


5709912

使用維護管理原則

  • 正確使用通風系統--氣罩外實驗,將通風系統任意改變(通風櫥開口),側風(電風扇),阻擋。

  • 通風系統性能檢點--外觀(灰塵,馬達轉速,破損脫落,性能(風速,壓力損失)。

  • 通風系統定期維護--通風管道阻塞,污染防制設備失效,損壞修護。


5709912

通風系統之維護


5709912

結語

  • 讓我們工作生活上不受危害空氣影響。

  • 讓我們都能呼吸乾淨(最好是新鮮)的空氣,永遠笑容滿面。
