Энергосбережение при тепло- и водоснабжении

1. Энергосбережение при тепло- и водоснабжении

2. Данные ВНИПИ энергопром по энергоэффективности • Удельные расходы топлива на производство электрической энергии на паротурбинных энергоблоках практически соответствуют лучшим мировым показателям (328 т.у.т. на КЭС и 262 т.у.т. на ТЭЦ). • Удельные расходы топлива на выработку тепловой энергии выше современных показателей на 15-25 % в связи с изношенностью котельного оборудования. • Потери в тепловых сетях составляют 8-13 % (Москва) и достигают в ряде городов 18-20 %. • Здания потребляют в среднем на 45-55 % больше Европейских норм (с учетом перетопов). • Население потребляет в среднем 130-140 л. горячей воды плюс 155-165 л. холодной воды (всего около 190-200 л/сутки, а не 360-420 л/сутки по нормативным показателям). • Потери в электрических сетях значительны (9-13% и до 20% с учетом коммерческих потерь). • Энергоемкость промышленной продукции в среднем выше на 15-45%.

3. Состояние систем теплоснабжения • ТЭЦ общего пользования, которые входят в состав региональных акционерных обществ энергетики и электрификации. • Промышленные ТЭС и котельные, которые входят в составпромышленных предприятий. • Индивидуальные котельные, встроенные в здания или пристроенные к отапливаемым зданиям, обычно являются собственностью тех, кому принадлежат указанные здания.

4. Проблемы в теплоснабжении высокая степень износа основных фондов; недостаточный уровень капитальных вложений; деформированные ценовые соотношения между взаимозаменяемыми энергоресурсами; незрелая рыночная инфраструктура и отсутствие конкурентного энергетического рынка; недостаточная эффективность управления госсобственностью в отраслях ТЭК (при ограниченной роли Минэнерго России); высокая зависимость нефтегазового сектора России и, как следствие, доходов государства от состояния и конъюнктуры мирового энергетического рынка.

5. Мероприятия по повышению энергоэффективноститепловых станций • Когенерация – наиболее перспективное направление. Ее применение позволяет повысить коэффициент использования топлива до 80…90% (в то время как самые совершенные ПГУ ТЭС имеют в лучшем случае 58…59%) Когенерация– комбинированная выработка тепла и электроэнергии в энергетических установках различного типа, включая двигатели внутреннего сгорания с утилизацией тепла и газотурбинные установки • Реконструкция существующих ТЭЦ с переходом на парогазовый цикл позволяет в два - три раза увеличить выработку электроэнергии (дополнительная экономия топлива могла бы составить около 20 млн. т у.т. в год)

6. Мероприятия по повышению энергоэффективноститепловых станций • Совершенствование технического уровня основного оборудования ТЭС (котлы, турбины, паропроводы). Создание и внедрение экологически чистых ПГУ с внутрицикловой газификацией твердого топлива мощностью 300–320 МВт позволит уменьшить расходы топлива на 10–12 %, металла на 12–15 %, воды на 25–40 %. • Представляют большой интерес новые технологии сжигания угля в топках котлов тепловых электростанций

7. Мероприятия по повышению энергоэффективноститепловых станций • Создание мусоросжигающих станций с котлами единичной производительности 5 - 10 т/ч по сжиганию 100 – 200 тыс. т/год твердых бытовых отходов улучшит экологическую обстановку в крупных городах, обеспечит дополнительную тепловую и электрическую энергию Освоение производства котлов-утилизаторов для ПГУ различной производительности позволит сэкономить до 20 % топлива. • Внедрение полной автоматизации и ввода систем информации, контроля и диагностики системы возбуждения для турбогенераторов

8. Мероприятия по повышению энергоэффективноститепловых станций • Оптимизация режимов работы отопительно-вентиляционных установок потребителей. Широкое развитие теплично-парникового хозяйства, являющегося крупным потребителем тепла, приводит к увеличению тепловой нагрузки ТЭЦ. • Внедрение паротурбинного оборудования для парогазовых установок (ПГУ) мощностью 10–15 МВт обеспечит сокращение удельного среднегодового расхода топлива на 20–25 %, значительно уменьшит площади машинных залов электростанций, удешевит новое строительство на 20–25 %.

9. Энергосбережение при передаче энергоресурсов

11. К сетевому хозяйству относятся тепловые, вентиляционные, водопроводные, электрические сети Около 50 % инженерных сетей требуют замены, не менее 15 % находятся в аварийном состоянии. На каждые 100 км тепловых сетей ежегодно регистрируется в среднем 70 повреждений. Потери в тепловых сооружениях и сетях достигают 30 %. Главные резервы экономии ТЭР сосредоточены у потребителя и в инженерных сетях, в том числе 25–60 % по теплу и 15–25 % по электрической энергии.

12. Мероприятия по энергосбережению • Снижение потерьэнергоносителей в системах энергоснабжения. Основные причины больших потерь связаны с нерациональным устройством и эксплуатацией этих систем, большой протяженностью, несовершенством топливоподачи. Наблюдаются большие потери в сетях сжатого воздуха и водоснабжения. • Уменьшение числа преобразованийэнергоносителей. Так как каждое преобразование энергии связано с потерями, то чем меньше последовательных преобразований претерпевает энергия, тем выше общий КПД. Например, экономически целесообразна замена сжатого воздуха электроэнергией всюду, где это возможно по технологическим условиям.

13. Мероприятия по энергосбережению • Автоматизация энергоснабжающих установок – отопительных агрегатов и бойлерных установок, систем топливоснабжения. • Повышение качества энергоносителей. Несоответствие качеству параметров энергоносителей (давления, температуры, влажности, сернистости, зольности, показателей качества электроэнергии и т. п.) приводит к ухудшению качества продукции и перерасходу энергоносителей.

14. Мероприятия по экономии теплоты при транспортировке пара и горячей воды • Снижение потерь теплоты и давления в сетях и экономия конденсата. Хорошая изоляция тепловых сетей не только сокращает тепловые потери, но и уменьшает падение температуры вдоль теплопровода, повышая тем самым качество теплоносителя. • Необходимо применять прочную и долговечную изоляцию, не склонную к гниению и не подвергающуюся другим видоизменениям, связанным с потерей ее механических и изолирующих свойств. • Другая группа мероприятий заключается в сокращении утечек пара и горячей воды через возможные неплотности. При гидравлических испытаниях находят и устраняют места утечек.

15. Мероприятия по экономии теплоты при транспортировке пара и горячей воды Эффективность водяных систем теплоснабжения во многом определяется схемой присоединения абонентов к тепловой сети Схема зависимая (теплоноситель непосредственно поступает в приборы местных систем из тепловой сети) без смешения, если максимальная температура сетевой воды < 95° С. При температуре сетевой воды >95° Ссо смесительными устройствами (элеваторы, центробежные насосы); Независимые схемы (теплоноситель из тепловой сети поступает в подогреватель потом в приборы отопления) применяются для подключения абонентов к тепловой сети с высоким давлением теплоносителя, а также для высотных зданий.

16. Мероприятия по экономии теплоты при транспортировке пара и горячей воды • Причиной повышенных потерь теплоты может быть разрегулировка системы теплоснабжения. Изменение расхода теплоносителя даже одним из абонентов приводит к изменению давления и расхода у всех остальных, а отсюда — к перерасходу теплоносителей. • В тех случаях, когда используется технологический пар и возможен возврат его конденсата, следует организовать его сбор. Недовозврат конденсата, вызывает пережог топлива.

19. Инновационные решения • Реализован точный прямой метод определения индивидуальных затрат тепловой энергии на основе интеллектуальных микропроцессорных сенсоров в составе современного ПТК • Получены новые потребительские свойства системы учета энергоресурсов (визуализация, мониторинг, многотарифность и др.) • Система интегрируется с любыми АСУ жилых зданий в рамках «Умного дома»

20. ТРАДИЦИОННАЯ ТЕХНОЛОГИЯ • На основе автономных приборов коммерческого учета • Требуется развитие инфраструктуры сервисного и метрологического обслуживания приборов коммерческого учета • Требуется развитие центров сбора и обработки информации • Невозможность организации многотарифного обслуживания • Любое расширение функциональности связано со значительными финансовыми затратами • Невозможность своевременной оценки и корректировки затрат • СОВРЕМЕННАЯ ТЕХНОЛОГИЯ • На основе упрощенных преобразователей объединенных в информационно-измерительную систему • Дистанционная диагностика неисправностей и контроль несанкционированного доступа • Дистанционный сбор информации • Многотарифное обслуживание • Широкие возможности наращивания дополнительных функций без значительных финансовых затрат • Оперативное получение информации - эффективный инструмент энергосбережения Индивидуальный коммерческий учет водо и энергопотребления

21. Преимущества беспроводных систем учета энергоресурсов • Контроль объемов потребления без поквартирного обхода • Диагностика неисправностей элементов системы и несанкционированного доступа • Интеграция в биллинговые системы • Возможность дистанционного ограничения электрической мощности в случае неуплаты за потребленные ресурсы • Использование для различных типов систем отопления • Переход на многотарифность для любого вида энергоносителя

22. Внедрение энергосберегающей системы индивидуального учета и регулирования тепловой, электрической энергии и водыпозволит • Получить экономию потребления энергоресурсов до 30% • Повысить доступность жилья за счет снижения стоимости его содержания • Предоставлять качественные услуги по тепло- и водоснабжению • Снизить социальную напряженность в условиях реформирования ЖКХ за счет предоставления населению возможности платить за фактически потребленные ресурсы и регулировать количество получаемого тепла • Мотивировать потребителей к оптимальному использованию энергоресурсов

23. Организация обучения руководителей учреждений, ответственных за энергоэффективность методам энергосбережения, технико-экономической оценке энергосберегающих мероприятий. Рационализация и снижение потребления энергоресурсов

24. Разработка порядка предъявления рекламацией к поставщикам при нарушении качественных показателей энергоносителей. Повышение качества поставляемых энергоресурсов

25. Анализ договоров электро-, тепло-, газо- и водоснабжения на предмет выявления положений договоров, препятствующих реализации мер по повышению энергетической эффективности Снижение оплаты за энергоресурсы

26. Ведение систематического мониторинга показателей энергопотребления в учреждениях , внедрение систем дистанционного снятия показаний приборов учета используемых энергетических ресурсов, сбор и анализ информации об энергопотреблении организаций (зданий, строений, сооружений), автоматизация расчетов за потребляемые энергетические ресурсы.

27. Реконструкция ЦТП и ИТП с применением энергоэффективного оборудования, систем автоматического регулирования потребления тепловой энергии, внедрение комплексонной обработки воды, переход с открытой на закрытую циркуляционную систему ГВС Эффект достигается за счет приближениярегулирования к конечному потребителю и мотивации потребителей к экономии Экономия тепловой энергии за счет ликвидации «перетопов», введения пониженного температурного графика в ночное время, выходные дни и дни каникул (экономия 15-20% и до 40% потребляемых теплоты, или от 15-20 млн руб. в год)

28. Тепловая изоляция трубопроводов и оборудования, разводящих трубопроводов отопления и горячего водоснабжения в зданиях, строениях, сооружениях современными теплоизоляционными материалами с длительным сроком службы, восстановление разрушенной тепловой изоляции Необходима: —для сокращения потерь тепла; — для обеспечения заданной температуры на поверхности изоляции; — для предотвращения замерзания содержащейся в них жидкости; — для предотвращения конденсации влаги на поверхности изоляции; — теплоизоляция водяных тепловых сетей двухтрубной подземной канальной прокладки Снижение потерь тепловой энергии на отопление, экономия средств на оплату тепловой энергии

29. Избыток теплопоступлений (открытые форточки) Оснащение отопительной системы приборами гидравлической регулировки, автоматической/ручной балансировки распределительных систем отопления и стояков (в среднем 125 тыс. руб. на объект площадью 3500 м2) . Разбалансированная Система отопления Недостаток теплопоступлений

30. Оценка наростов и зарастания труб отопления и ГВС и отопительных приборов, гидрохимическая промывка систем отопления, электрогидроимпульсная прочистка внутридомовых систем горячего и холодного водоснабжения и отопительных радиаторов, гидрохимическая промывка и электрогидроимпульсная прочистка водоводяных подогревателей. Замена отопительных стояков со сроком службы свыше 10-15 лет, имеющих наросты и зарастания

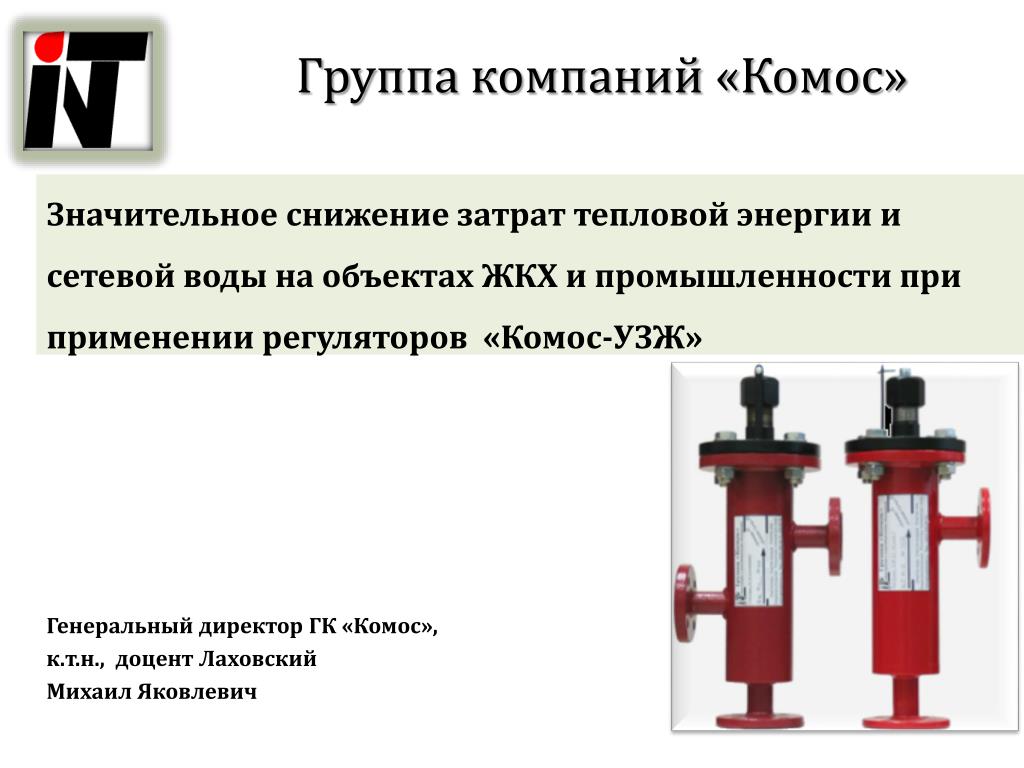

31. Группа компаний «Комос» Значительное снижение затрат тепловой энергии и сетевой воды на объектах ЖКХ и промышленности при применении регуляторов «Комос-УЗЖ» Генеральный директор ГК «Комос», к.т.н., доцент Лаховский Михаил Яковлевич

32. ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ ПО ЭНЕРГОСБЕРЕЖЕНИЮ в котельных

33. продолжение

34. Системы отопления 1. Оснащение всех систем теплоснабжения счетчиками расходов. Опытные данные показывают, что годовая экономия теплоэнергии составляет 20 %. 2. Снижение теплопотребления за счет автоматизации систем отопления. Данное мероприятие позволяет экономить 20-30 % тепловой энергии. Оно осуществляется путем установки на тепловых вводах в здания автоматизированных индивидуальных тепловых пунктов и оснащения всех радиаторов отопления термостатическими регуляторами температуры. 3. Улучшение тепловой изоляции стен, полов и чердаков. Замена старых рам на стеклопакеты с двойным и с тройным остеклением. При такой замене можно получить максимальную экономию тепловой энергии 15-30 %.

35. ТИПОВЫЕ ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ ПО ЭНЕРГОСБЕРЕЖЕНИЮ

36. ТИПОВЫЕ ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ ПО ЭНЕРГОСБЕРЕЖЕНИЮ

38. УТИЛИЗАЦИЯ ТЕПЛА КАНАЛИЗАЦИОННЫХ СТОКОВ Система утилизации тепла стоков может вернуть 30% тепла системе ГВС.

39. ЧАСТОТНО-РЕГУЛИРУЕМЫЙ ЭЛЕКТРОПРИВОД Сдвоенный насос с частотным регулированием (Grundfos) Частотные преобразователи для асинхронных двигателей нашли широкое применение в самых разных сферах: промышленность, ЖКХ, нефтегазовая отрасль, сельское хозяйство. Применение частотных преобразователей позволяет снизить потребление электроэнергии на 25-60%.

40. ПОГОДНЫЙ КОМПЕНСАТОР Автоматизация систем теплоснабжения зданий посредством установки индивидуальных тепловых пунктов с погодными компенсаторами позволяет снизить потребление тепловой энергии на 20–30 %.

41. ЭКОНОМИЧНАЯ ВОДОЗАПОРНАЯ АРМАТУРА Использование дозирующей водозапорной арматуры позволяет снизить потреблениехолодной и горячей воды на 30-35%. Смеситель-дозатор Кран-дозатор для умывальника

42. УЧЁТ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ Оснащение систем холодного и горячего водоснабжения счетчиками расхода холодной и горячей воды позволяет снизить затраты на 15-30%.

43. УЗЕЛ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ Оснащение систем отопления зданий узлами учета позволяет снизить затраты на отопление до 50%.

44. ТЕПЛОВЫЧИСЛИТЕЛЬ

45. АСКУРДЭ. Состав и функции • Измерительные и регулирующиесредства (измерение и регулирование параметров) • Блоки управления, регистраторы(регистрация и вычисления) • Средства и области передачи данных (передача данных) • Диспетчерский пункт (обработка результатов измерений, анализ и принятие управляющих воздействий, вывод информации о состоянии объекта)

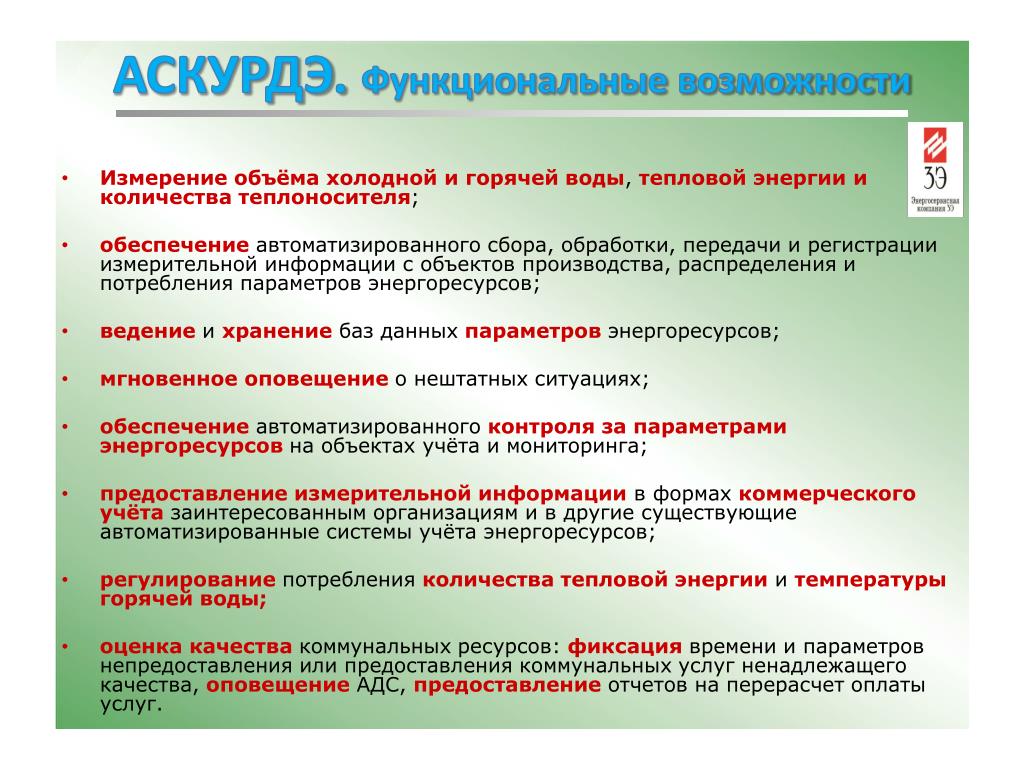

46. АСКУРДЭ. Функциональные возможности • Измерениеобъёмахолодной и горячейводы, тепловой энергиии количества теплоносителя; • обеспечение автоматизированного сбора, обработки, передачи и регистрации измерительной информации с объектов производства, распределения и потребления параметров энергоресурсов; • ведение и хранение баз данных параметров энергоресурсов; • мгновенное оповещение о нештатных ситуациях; • обеспечение автоматизированного контроля за параметрами энергоресурсов на объектах учёта и мониторинга; • предоставление измерительной информации в формах коммерческого учёта заинтересованным организациям и в другие существующие автоматизированные системы учёта энергоресурсов; • регулирование потребления количества тепловой энергии и температуры горячей воды; • оценка качества коммунальных ресурсов: фиксация времени и параметровнепредоставления или предоставления коммунальных услуг ненадлежащего качества, оповещение АДС, предоставление отчетов на перерасчет оплаты услуг.

47. АСКУРДЭ. Анализ и учет параметров • Фиксация параметров • Учёт параметров • Анализ параметров(с оценкой не только количественных, но и качественных показателей) • Формирование отчетов и предоставление РСО в автоматическом режиме

48. АСКУРДЭ. Специальные возможности Анализ качества предоставляемых коммунальных услуг Критерии качества: — бесперебойное обеспечениедля ГВС, ХВС, отопления и электроснабжения; — давление в системах ГВС, ХВС и отопления; — температураводы в точке разбора для ГВС; — состав и свойстваводы для ГВС и ХВС; — напряжение и частотадля электроснабжения.
