  1. Содержание:1) Основные принципы и понятия волоконной оптики2) Оптические разъемы (коннекторы)3) Иерархии цифровой передачи данных, применяемые в ВОСП (SDH, PDH)4) Оборудование SDH5) МультиплексорuMSPP-155

  2. 1) Основные принципы и понятия волоконной оптики

  3. Малые значения коэффициентов затухания. Высокая защищенность от внешних электромагнитных полей. Отсутствие излучения во внешнюю среду. Прекрасные массогабаритные показатели. Преимущества ВОСП • Малая металлоемкость ВОЛСи отсутствие в ней дефицитных цветных металлов. • Большая строительная длина кабеля • Стоимость ВОК постоянно снижается

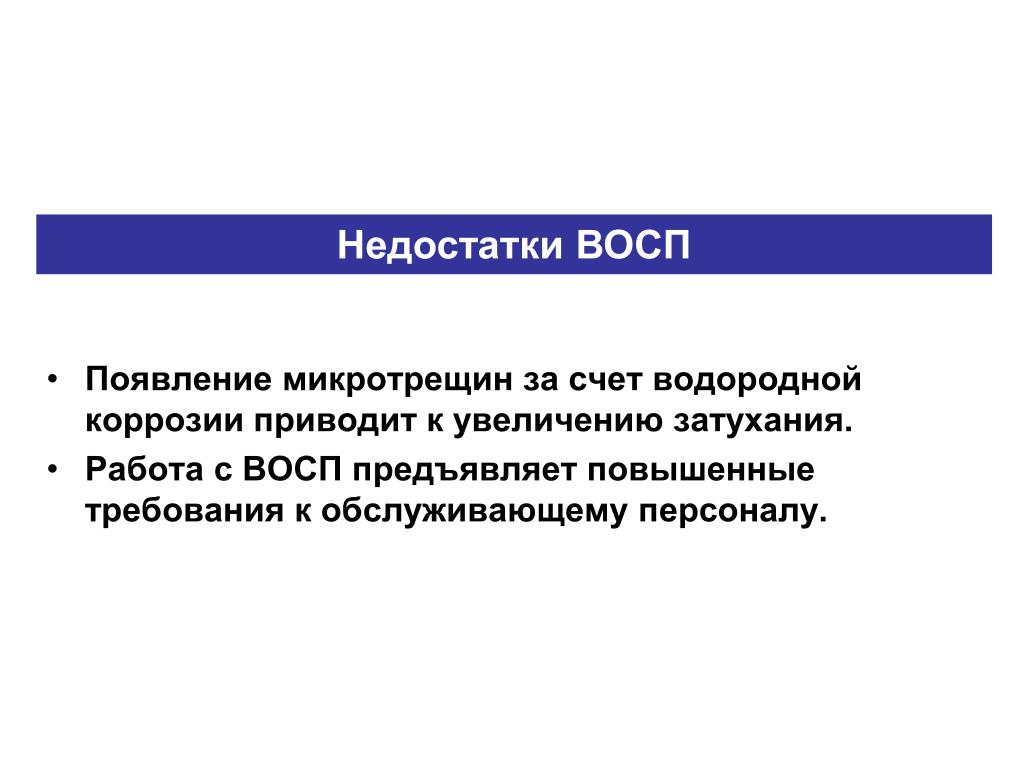

  4. Появление микротрещин за счет водородной коррозии приводит к увеличению затухания. • Работа с ВОСП предъявляет повышенные требования к обслуживающему персоналу. Недостатки ВОСП

  5. Шкала длин волн, используемых в электромагнитной передаче Шкала длин волн, используемых в электромагнитной передаче Шкала длин волн, используемых в электромагнитной передаче Длина волны Длина волны Длина волны 3000km 30km 300m 3m 3cm 0.3mm 3mm 30nm 0.3nm 3000km 30km 300m 3m 3cm 0.3mm 3mm 30nm 0.3nm 3000km 30km 300m 3m 3cm 0.3mm 3mm 30nm 0.3nm 102 103 104 105 106 107 108 109 1010 1011 1012 1013 1014 1015 1016 1017 1018 102 103 104 105 106 107 108 109 1010 1011 1012 1013 1014 1015 1016 1017 1018 102 103 104 105 106 107 108 109 1010 1011 1012 1013 1014 1015 1016 1017 1018 Частота [Hz] Частота [Hz] Частота [Hz] НЧ спектр НЧ спектр НЧ спектр ВЧ спектр ВЧ спектр ВЧ спектр Микроволновый диапазон Микроволновый диапазон Микроволновый диапазон Оптический диапазон Оптический диапазон Оптический диапазон Спектр Рентген. излучения Спектр Рентген. излучения Спектр Рентген. излучения ТВ и FM-радио ТВ и FM-радио ТВ и FM-радио МВ - печь МВ - печь МВ - печь Рентгеновский снимок Рентгеновский снимок Рентгеновский снимок Аналоговый телефон Аналоговый телефон Аналоговый телефон AM-радио AM-радио AM-радио Мобильные телефоны Мобильные телефоны Мобильные телефоны Волоконная оптика

  6. Окна прозрачности 1.Окно- 850 нм 2.Окно- 1310 нм 3.Окно- 1550 нм 3.5 Релеевское рассеивание (~ 1/l4) Затухание [dB/km] SiOH-поглощение 2.5 1.5 800 1000 1200 1400 1600 950 1240 1440 Длина волны [nm] Волоконная оптика

  7. Волоконная оптика Длины волн, используемых в ВО передаче Длины волн, используемых в ВО передаче Спектр ВО передачи Спектр ВО передачи Длина волны [nm] 1800 1600 1400 1200 1000 800 600 400 200 Длина волны [nm] 1800 1600 1400 1200 1000 800 600 400 200 2x1014 3x1014 5x1014 1x1015 Частота [Hz] 2x1014 3x1014 5x1014 1x1015 Частота [Hz] ИК-диапазон Видимый диапазон УФ-диапазон ИК-диапазон Видимый диапазон УФ-диапазон

  8. Волоконная оптика Модовая дисперсия в многомодовом волокне Ступенчатый индекс Деформированные импульсы Импульсы Дальность передачи :1-5 кмДешевле одномодового ОВТиповое затухание для многомодового волокна 3,0 дБ/км при 850 нм и 1,5 дБ/км при 1300 нм Форма импульса на передающей стороне Форма импульса на приемной стороне

  9. Волоконная оптика Одномодовое волокно n1 n2 n1 n1 n2 Пример: n1 =1.4570 and n2 = 1.4625 Профиль показателя преломления (ступенчатый) Дальность передачи – десятки км Дороже многомодового ОВ Типовое затухание для одномодового волокна составляет 0,5 дБ/км при длине волны в 1310 нм и 0,4 дБ/км при 1550 нм

  10. Волоконная оптика Спектральная характеристика l

  11. Технологиимультиплексирования TDM на основе SDH (временное разделение на основе синхронной иерархии) WDM - мультиплексирование с частотным (спектральным) разделением каналов

  12. СWDM(Coarse Wavelength Division Multiplexing) - системы с неплотным (грубым) разделением каналов Оптич. контрольний канал. (OSC)

  13. 2) Оптические разъемы (коннекторы)

  14. Оптические разъемы Оптические разъемы (коннекторы, разъемные соединители) предназначены для обеспечения разъемного подключения волоконно-оптических кабелей к коммутационному и активному сетевому оборудованию Требования к оптическим разъемам СКС согласно стандарту ISO/IEC 11801

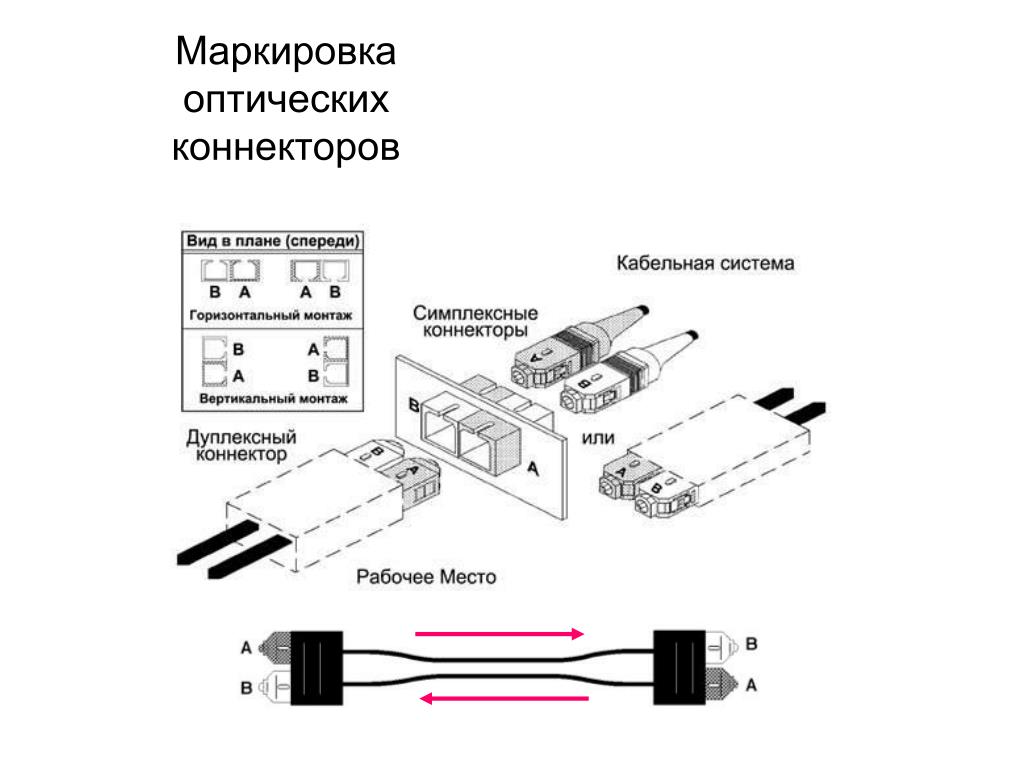

  15. Маркировка оптических коннекторов

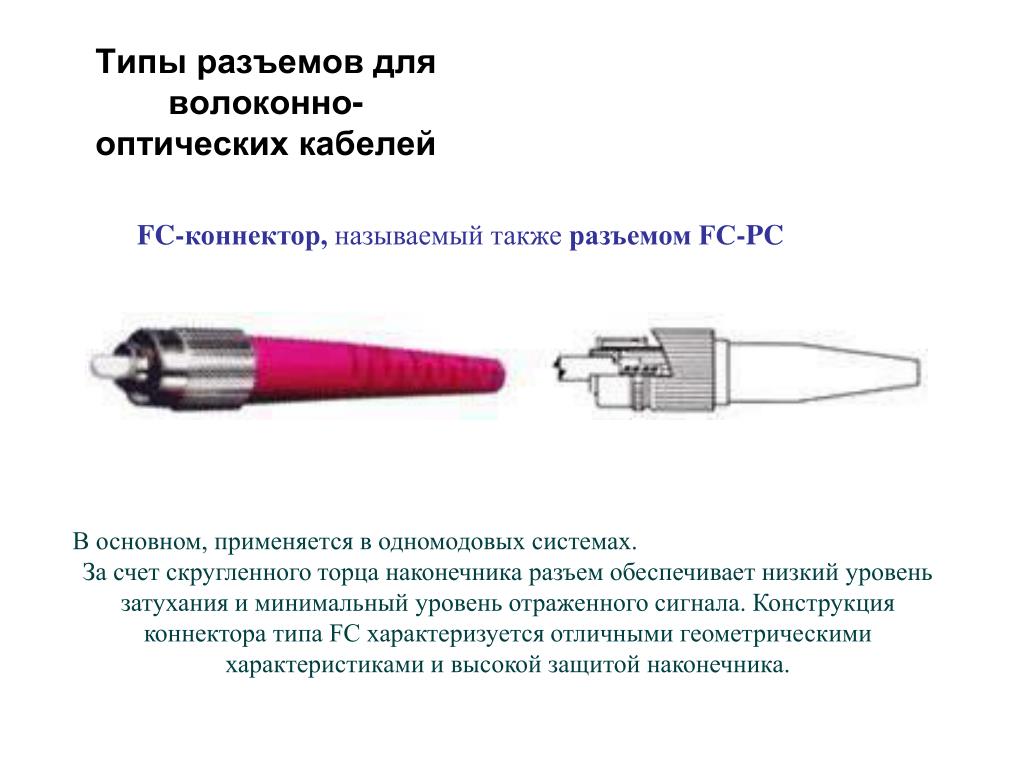

  16. Типы разъемов для волоконно-оптических кабелей FC-коннектор, называемый также разъемом FC-PC В основном, применяется в одномодовых системах. За счет скругленного торца наконечника разъем обеспечивает низкий уровень затухания и минимальный уровень отраженного сигнала. Конструкция коннектора типа FC характеризуется отличными геометрическими характеристиками и высокой защитой наконечника.

  17. Типы разъемов для волоконно-оптических кабелей SC-коннектор (568SC) - "Subscriber Connector" - "абонентский разъем" Одномодовые (голубые) Многомодовые (серые или бежевые)

  18. 3) Иерархии цифровой передачи данных, применяемые в ВОСП (SDH, PDH)

  19. Иерархии, применяемые в ОВСС • PDH(Plesiochronous Digital Hierarchy) Плезиохронная цифровая иерархия • SDH (Synchronous Digital Hierarchy) • Синхронная цифровая • иерархия

  20. Сравнение PDH - SDH PDH – многоступенчатый принцип объединения с применением алгоритмов асинхронного сопряжения SDH – одноступенчатый принцип объединения с размещением блоков элементов цифрового сигнала в последовательностях временных интервалов (контейнерах)

  21. Иерархии, применяемые в ОВСС SDH- (Synchronous Digital Hierarchy) Синхронная цифровая иерархия PDH (Plesiochronous Digital Hierarchy) Плезиохронная цифровая иерархия PDH Иерархии PDH и SDH взаимодействуют через процедуры мультиплексирования и демультиплексирования потоков PDH в системы SDH.

  22. Сигнал Сигнал вставки вставки Вст 1 0 1 1 0 1 0 0 1 0 1 1 1 0 1 Вст 1 0 1 1 0 1 0 0 1 0 1 1 1 0 1

  23. Структура цикла SDH Каждый цикл передается за 125 мкс!

  24. SDH: представление стандартного цикла(кадра)STM-1

  25. Положительное выравнивание

  26. Отрицательное выравнивание

  27. uMSPP-155 Мультиплексор uMSPP-155 предназначен для передачи до 32хЕ1 + Ethernet: - по 1 волокну - на расстояние до 25 км - по 2 волокнам - на расстояние до 80 км в режиме точка-точка.

  28. uMSPP-155 Типовые конфигурации uMSPP-155 Типовые конфигурации Передача 12хЕ1 + Ethernet При организации связи по 1-му волокну устанавливаются платы: - FOX-WDM-25A - 1 шт. - FOX-WDM-25В - 1 шт. Дальность до 25 км.

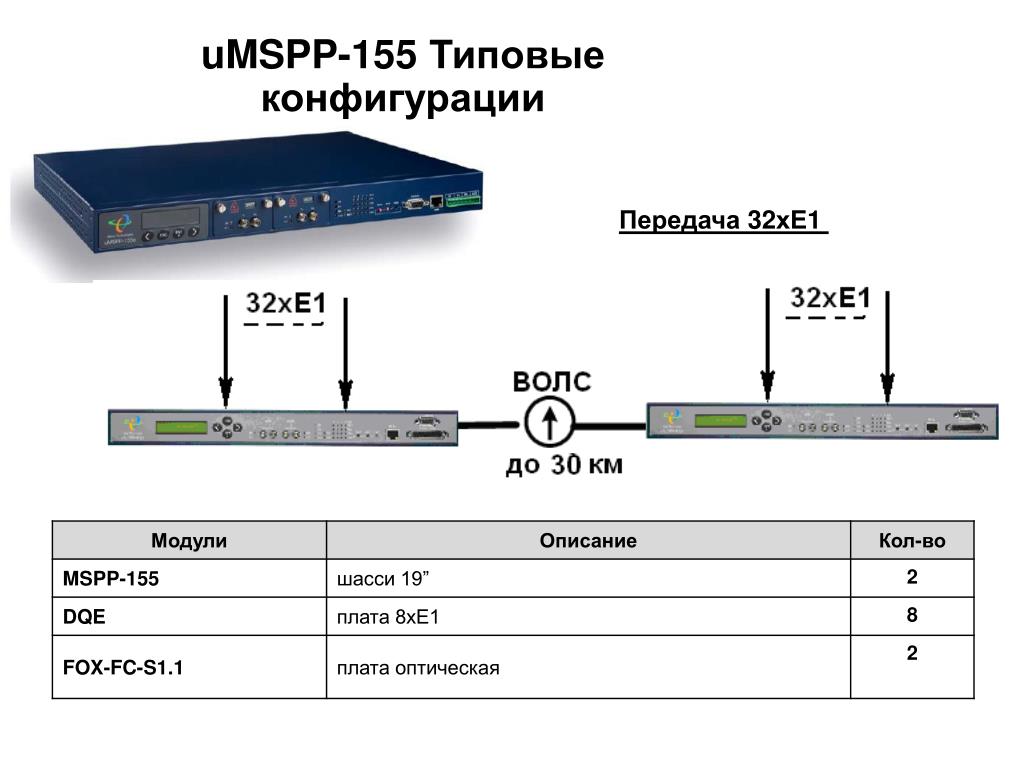

  29. uMSPP-155 Типовые конфигурации Передача 32хЕ1

  30. Состав оборудования uMSPP-155

  31. Общедоступные LAN WAN

  32. LAN, разделённые на входах uMSPP-155 WAN

  33. Тегированные LAN WAN

  34. Структура кадра Ethernet с тегированием L/T – 0x8100 – принадлежность к стандарту IEEE 802.1q TCI – Tag Control Information (значение «0» 4-го бита, называемого CFI – признак кадра Ethernet) ML/T – MAC client Length/Type – длина поля данных или тип инкапсулированного протокола высшего уровня VID – идентификаторили номер VLAN

  35. Создание тегированных VLAN

  36. Управление uMSPP-155 Hyper Terminal 115200 8-N-1 VT 100
