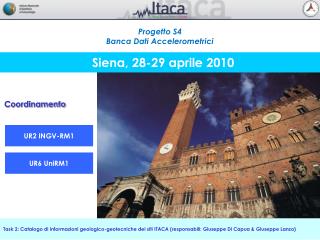

Siena, 28-29 aprile 2010. Coordinamento. UR2 INGV-RM1. UR6 UniRM1. Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA (responsabili: Giuseppe Di Capua & Giuseppe Lanzo). Sommario. Effetti del Buon Governo in città, 1337-1340. Sala della Pace, Palazzo Pubblico, Siena.

brody
Download Presentation

UR2 INGV-RM1

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Siena, 28-29 aprile 2010 Coordinamento UR2 INGV-RM1 UR6 UniRM1 Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA (responsabili: Giuseppe Di Capua & Giuseppe Lanzo)

  2. Sommario Effetti del Buon Governo in città, 1337-1340. Sala della Pace, Palazzo Pubblico, Siena Ambrogio Lorenzetti (Siena, ca. 1290 – Siena, 1348) Schedature delle stazioni Classificazione dei siti Prodotti Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  3. Monografia di stazione Raccolta dati ed elaborazione delle informazioni disponibili Informazioni esistenti intra- ed extra-progetto ed elaborazioni Deposito web ITACA Risultati indagini ed elaborazioni eseguite da UR di progetto Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  4. Monografia di stazione Raccolta dati ed elaborazione delle informazioni disponibili Compilazione manuale + automatica Deposito web ITACA Nuova monografia ITACA Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  5. Monografia di stazione Da cosa partivamo Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  6. Monografia di stazione Informazioni esistenti intra- ed extra-progetto Monografie ITACA (versione superata) Queste monografie inglobano i dati di 207 monografie ENEL Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  7. Monografia di stazione Informazioni esistenti intra- ed extra-progetto Tipologia delle informazioni Carta geologica Foto della postazione Sezione geologica Cartatopografica Stratigrafiadisondaggio Profili di velocità (Vs) Risultati di prove di laboratorio SDG Misure di rumore Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  8. Monografia di stazione Cosa è stato prodotto Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  9. Monografia di stazione Informazioni esistenti intra- ed extra-progetto Raccolta delle Monografie SOGIN Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  10. Monografia di stazione Informazioni esistenti intra- ed extra-progetto Carte geologiche UniSI 10 INGV-RM1 77 AQP BSC INGV-MI 444 UniBAS 21* 552 Totale BSC Brescia Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  11. Monografia di stazione Informazioni esistenti intra- ed extra-progetto Carte delle frane (dati del progetto IFFI) ANNI INGV-RM1 45 STR Scorrimento rotazionale, quiescenti (da fotointerpretazione e rilievo in sito) Frana complessa, quiescente (da fotointerpretazione) Distanza: 0 m Area: 73.225 m2 Distanza: 45 m Area: 745.081 m2 Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  12. Monografia di stazione Informazioni esistenti intra- ed extra-progetto Morfologia INGV-RM1 174 Cerreto di Spoleto Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  13. Monografia di stazione Informazioni esistenti extra-progetto Giuseppe Lanzo….. che da grande voleva fare Perry Mason !!! Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  14. Giuseppe Lanzo….. che da grande voleva fare Perry Mason !!! Le schede geologiche gloriose !!! Relazione Carta geologica (1:5.000) Sezione geologica Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  15. Giuseppe Lanzo….. che da grande voleva fare Perry Mason !!! La sezione dell’Aterno dimenticata !!! Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  16. Giuseppe Lanzo….. che da grande voleva fare Perry Mason I sondaggi dall’ignoto !!! FOR CSN Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  17. Monografia di stazione Informazioni esistenti intra- ed extra-progetto Progetto VEL (Toscana) Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  18. Monografia di stazione Risultati indagini eseguite da UR di progetto Numero di siti esaminati UniSI 10 Geologia, profilo di Vs, F0 PoliTO 19 Profilo di Vs, Vs30, F0 GFZ 11+1 Profilo di Vs, Vs30, F0 UniBAS 8+13 Geologia, geomorfologia, profilo di Vs, F0 INGV-RM1 7 Profilo di Vs, F0 55+14 Totale Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  19. Monografia di stazione Risultati indagini ed elaborazioni eseguite da UR di progetto Profili di Vs 112 43 (ITACA) + 19 (PoliTO) + 7 (UniRM1) + 11+1* (GFZ) + 8+13* (UniBAS) + 10 (UniSI) Misure di rumore 220 156 (DPC) + 64 (altre fonti) Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  20. Monografia di stazione Compilazione manuale e dinamica tramite web Modifiche relative alle informazioni sulla stazione e sulla classificazione di sito Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  21. Monografia di stazione Compilazione manuale e dinamica tramite web Inserimento dei dati per la compilazione automatizzata della monografia (inserimento figure, testo e quantità) Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  22. Monografia di stazione Gruppo di lavoro per la compilazione Redazione finale automatizzata Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  23. Monografia di stazione Stato dell’arte relativo alla compilazione Siti ITACA Siti RAN Altri gestori 687 591 96 Totale monografie compilate (aggiornamento: 26 aprile 2010) Stazioni terremoto Irpinia-Basilicata (1980) Stazioni terremoto Umbria-Marche (1997) 78 (80%) 19 (95%) 187 Stazioni terremoto Friuli-Venezia Giulia (1976) Stazioni terremoto L’Aquila (2009) 33 (85%) 57 (80%) Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  24. Monografia di stazione Manuale per la compilazione ? Moduli della monografia 1) General Information (1) – INGV-MI 2) GeographicalInformaton (2) – INGV-RM1 3) Geomorphology (1) – INGV-RM1 4) Geology (1) – INGV-RM1 5) Geomechanical Information (2) – UniSI (UniRM1) 6) Geotechnical & Geophysical Information (8) – UniRM1 7) Microtremor H/V spectralratio (1) – INGV-MI 8) Earthquake H/V spectralratio (1) – INGV-RM1 9) Site classification (EC8 – NTC2008) (1) – INGV-MI,INGV-RM1 e UniRM1 10) Syntesisof information (1) – INGV-RM1, UniRM1 11) References (1) – INGV-MI, INGV-RM1, UniRM1 Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  25. Monografia di stazione Manuale per la compilazione: esempio di schema Geomorphology Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  26. Classificazione di sito Metodologia adottato per ottenere la prima classificazione proposta (versione 1.1) Metodologia Mappa delle “Soil Classes” (1:100.000) La mappa è derivata dalla Carta Geologica d’Italia per progressivo accorpamento delle formazioni geologiche Criteri per l’accorpamento Litologico Età geologica Prima classificazionedeisitiattraverso la mappadelle “Soil Classes” (versione 1.1) “SoilClasses” adottate A, B, C, D, E (EC8) Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  27. Classificazione di sito Revisione della classificazione e metodologia “ibrida” Mappa delle “Soil Classes” (1:100.000) Profili di velocità Vs (Vs30) Categorie di sottosuolo NTC 2008 Periodo predominante da H/V – terremoto (CL-V: spettro piatto) Classificazionedeisitiversione 2.0 Classificazione proposta Versione 3.0 Classificazionedeisitiversione 2.1 Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  28. Classificazione di sito La classificazione basata sul periodo predominante del sito (Alessandro et al., 2008) Classificazione N. Stazioni classificate 107 con registrazioni multiple 102 con registrazione singola 209 totale Influence of site classification on computing empirical ground-motion prediction equations in Italy di Alessandro, C.; Bonilla, F.; Rovelli, A.; Scotti, O. American Geophysical Union, Fall Meeting 2008, abstract #S12A-05 Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  29. Classificazione di sito Profili di velocità Vs: Vs30 Classificazione NTC, 2008 Vs30 disponibili 61 Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  30. Classificazione di sito Il database di riferimento Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  31. Classificazione di sito Profili di velocità Vs e stratigrafie: casi dubbi SELE Sondaggi e profili di Vs < 30 m Classificazione proposta B Vs30 (m/s) ??? 513 Che fare? Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  32. Classificazione di sito Profili di velocità Vs e stratigrafie: casi dubbi SELW Sondaggi e profili di Vs < 30 m Classificazione proposta B Vs30 (m/s) ??? 488 Che fare? Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  33. Classificazione di sito Profili di velocità Vs e stratigrafie: casi dubbi TRC Sondaggi e profili di Vs < 30 m Il profilo di velocità non raggiunge la profondità di 30 m !!! Vs30 (m/s) ??? ??? Classificazione proposta A Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  34. Classificazione di sito Profili di velocità Vs e stratigrafie: casi dubbi Categoria di sottosuolo E EC8 NTC, 2008 Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  35. Classificazione di sito Profili di velocità Vs e stratigrafie: casi dubbi BSS Categoria di sottosuolo E (un esempio geologico didattico) Monografia ENEL Classificazione proposta E* Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  36. Classificazione di sito Profili di velocità Vs e stratigrafie: casi dubbi ARN Risultati differenti Vs30 (m/s) ??? 578 Classificazione proposta E Che fare? Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  37. Classificazione di sito Profili di velocità Vs e stratigrafie: casi dubbi NCR Categoria di sottosuolo E La stratigrafia ? Il profilo di velocità non raggiunge la profondità di 30 m !!! Vs30 (m/s) ??? 578 Classificazione proposta E Che fare? Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  38. Classificazione di sito Profili di velocità Vs e stratigrafie: casi dubbi SSC Stratigrafie incomplete o profili di Vs “estrapolati”? S1 DH1 Vs30 (m/s) ??? 498 Classificazione proposta E? Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  39. Classificazione di sito Profili di velocità Vs e stratigrafie: casi dubbi SRC0 Profili di Vs incompleti Vs30 (m/s) ??? ??? Classificazione proposta A* Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  40. Classificazione di sito Morfologia e categoria topografica Metodo “manuale” tramite carta topografica e/o Google Earth Metodo semiautomatico tramite GIS Morfologia Categoria Topografica Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  41. Classificazione di sito Qualche statistica: numero di stazioni - categorie di sottosuolo Numero di stazioni classificate 614 Le classificazioni di sito (vers. 1.1, 2.0, 3.0), tengono conto anche del Vs30 e della classe spettrale CL-V Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  42. Classificazione di sito Qualche statistica: categorie di sottosuolo da profili Vs – categorie di sottosuolo su base geologica Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  43. Classificazione di sito Qualche statistica: classificazione spettrale (CL-V) – categorie di sottosuolo su base geologica e categorie di sottosuolo da profili Vs Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  44. Deliverables D5 – Catalogue of geological/geotechnical information at accelerometer stations (Technical report) • Obiettivi del Task 2 • Sintesidelleattivitàsvoltenelsecondo anno • La compilazione via web delle monografie • Campagnadiindagini • Attività a seguito del terremotodell’Aquilanonel 2009 • Dati prodotti nel progetto • Statistiche sulle informazioni rese disponibili in ITACA • Suggerimenti per l’implementazione della banca dati • Bibliografia essenziale Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  45. Deliverables D10 – Revised seismic classification of the ITACA stations, according to the EC8 and the Italian norms site classes (Technical report) • Obiettivo dell’attività • Metodologia adottata • Classificazionesu base geologica • Classificazione topografica • Classificazionetramiteprofilidi Vs • Classificazionespettrale • Problemi riscontrati • Classificazione di sito proposta (versione 3.0) • Bibliografia essenziale Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA

  46. Conclusione Riusciremo a riposarci? Ai coordinatori l’ardua sentenza!!! Task 2: Catalogo di informazioni geologico-geotecniche dei siti ITACA
