1. PLM-системы Руководитель Тихонов И.Н. Студент Кейт С.В. гр. М-55052 2009

2. Что такое PLM? • PLM (Product Life-cycle Management)– управление жизненным циклом изделий • PLM – это стратегия производства промышленных изделий с применением комплексной компьютеризации, которая базируется на едином представлении информации об изделии (продукте) на всех стадиях его жизненного цикла. • Под PLM-системой мы понимаем не один супер продукт, а совокупность программных продуктов (в том числе, от разных поставщиков, хотя некоторые производители стараются закрыть всю линейку). PLM-система должна решать задачи как создания инженерных данных (средствами CAD/CAE/CAPP/CAM/MPM-систем), так и задачи управления инженерными данными (средствами PDM-системы).

3. Управление инженерными данными • Повышение производительности труда сотрудников • Сокращение сроков подготовки производства • Повышение качества продукции и степени удовлетворенности клиентов • Снижение стоимостных издержек • Сопровождение интеллектуальной собственности предприятия • Обеспечение данными АСУП/ERP-систем • Соответствие требованиям ISO 9000

4. Выработка концепции Проектирование Разработка технологии Маркетинг и определение требований Прототип, испытания Планирование производства Техобслуживание и ремонт Продажи и поставки Снабжение Изготовление и сборка Жизненный цикл продукта

5. Виды информации при описании изделия Электронные документы Таблицы Состав изделия PDF Word Спецификации Модели и сборки Электронные чертежи Бумажные документы Workflow Графика

6. PDM-система CAD CAE CAPP CAM MPM Конструкция, Результаты анализа Технология, УП для ЧПУ Модель производства Электронный паспорт, Отказы Требования Подготовка производства Маркетинг Проектирование Производство Эксплуатация PLM-система и ее место в информационной инфраструктуре предприятия Система управления проектами PLM-система

7. Внедрение PLM Для успешного функционирования на предприятии PLM-решения недостаточно просто установить на рабочих местах САПР и PDM-системы и научить сотрудников использовать их функциональность. Для обеспечения успеха при внедрении необходимо наличие проверенной методики, четко оговаривающей все шаги, которые необходимо предпринять и наличие команды, имеющей успешный опыт внедрения подобных систем на других предприятиях.

8. Важные компоненты PLM-решения • Перепроектированные бизнес-процессы и структуры данных предприятия (адаптированные под работу в электронном виде); • Специализированное программное обеспечение (САПР, PDM) • Системное программное обеспечение (ОС, СУБД, офисные пакеты, системы ЭЦП); • Аппаратное обеспечение (серверы, ЛВС, рабочие станции, периферийное оборудование); • Кадровое обеспечение (подготовленные к работе пользователи); • Нормативно-методическое обеспечение: • Стандарты предприятия (СТП); • Классификаторы; • Справочники; • Юридическое обеспечение (юридическая чистота использования электронных данных, в том числе организационные механизмы ЭЦП).

9. ЖЦ создания PLM-решения

10. Кому в компании нужна информация о продукте Снабжение Руководители проекта Конструкторы и инженеры Отдел продаж Производство Служба контроля качества

11. Основные PLM– системы в России: Лоцман:PLM • ENOVI SmarTeam.

12. Лоцман:PLM

13. Лоцман PLM Система ЛОЦМАН:PLM является центральным компонентом программного комплекса КОМПАС. Она обеспечивает: • централизованное хранение и управление технической документацией на изделие; • управление информацией о структуре, вариантах конфигурации изделий и входимости компонентов в различные изделия; • управление процессом разработки изделия; • интеграцию компонентов Комплекса - САПР, САПР ТП, корпоративных справочников.

14. ЛОЦМАН:PLM базируется на "трех китах". Сервер баз данных Сервер приложений Клиентский модуль

15. Состав ЛОЦМАН:PLM ЛОЦМАН Администратор Подробно>>>>

16. ЛОЦМАН Конфигуратор Подробно>>>>>

17. ЛОЦМАН Клиент. Подробно>>>>

18. Встроенный модуль формирования отчетов FastReport ПК Принтер Сервер Лоцман PLM SQL-запроса Отчет Подробно>>>>

19. ЛОЦМАН Архив Подробно>>>>>

20. Модуль маршрутизации ЛОЦМАН WorkFlow Подробно>>>>>

21. Отличительные особенности ЛОЦМАН PLM • наличие интерфейсов, обеспечивающих доступ к данным ЛОЦМАН:PLM из КОМПАС-3D, ВЕРТИКАЛЬ и прочих компонентов Комплекса решений АСКОН; • моделирование пользовательского интерфейса с возможностью перенастройки (без программирования) для различных групп пользователей и типов документов; • подключение к внешним базам данных для импорта информации из других автоматизированных систем и источников данных, в том числе АСУП; • открытый интерфейс для подключения сертифицированных средств ЭЦП; • механизм версий объектов и документов, позволяющий хранить историю изменений; • широкие возможности функционального расширения. Система предоставляет большой набор функций API, позволяющих специалистам предприятий самим создавать дополнительные программные модули, расширяющие возможности ЛОЦМАН:PLM;

22. ENOVI SmarTeam

23. ENOVIA SmarTeam: PLM Продукт ENOVIA SmarTeam: PLM можно разделить на три большие группы: Engineering >>>>> Community >>>>> Design>>>>>

24. SMARTEAM - это 3 уровня интеграции 3D ИНТЕГРАЦИЯ ИНФОРМАЦИИ>>>>> 3D ИНТЕГРАЦИЯ ПРОЦЕССА>>>>> 3D ИНТЕГРАЦИЯ БИЗНЕСА>>>>>

25. Глубокая CAD интеграция • CATIA V5 • CATIA V4 • SolidWorks • SolidEdge • AutoCAD • Inventor • Pro/Engineer • И другие

26. Состав ENOVIA SmarTeam: PLM SMARTEAM - Multi-site позволяет проектным группам и их отдельным членам, принадлежащим разным организациям или находящимся в разных местах, эффективно взаимодействовать в ходе разработки продукта, поддерживая целостность данных и высокую эффективность.

27. SMARTEAM - Web Editor SMARTEAM - Web Editor дает пользователям возможность получить полный доступ к корпоративной информации, внести свой вклад в разработку проекта и в любой момент участвовать в бизнес-процессах деятельности независимо от своего местонахождения.

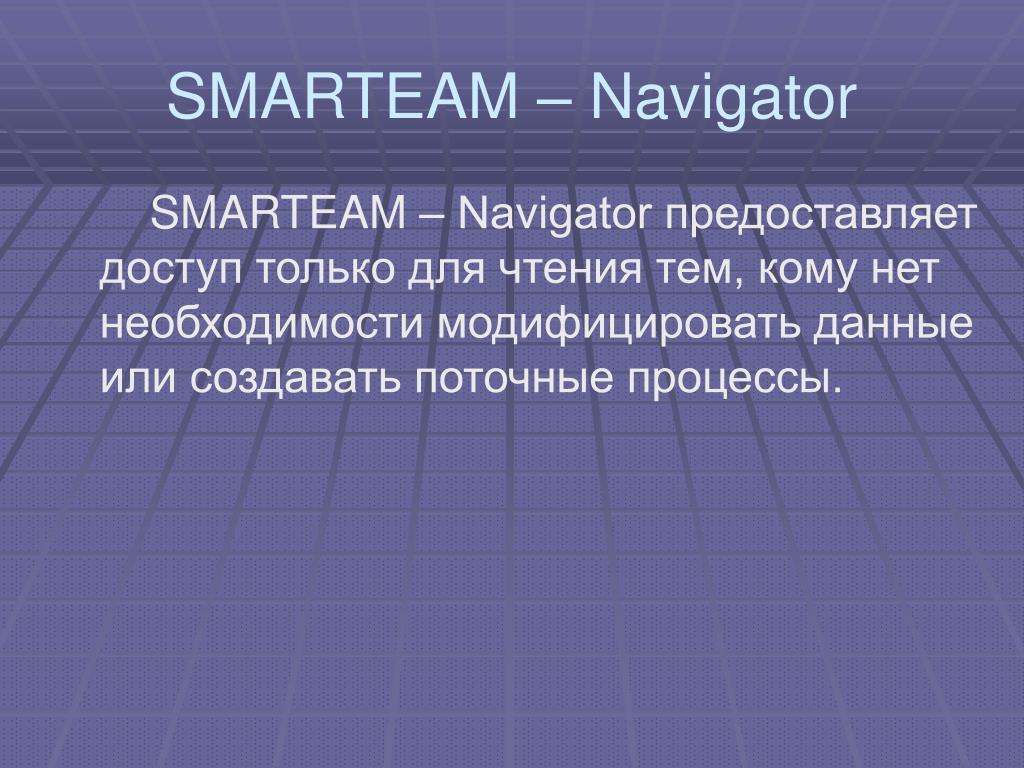

28. SMARTEAM – Navigator SMARTEAM – Navigator предоставляет доступ только для чтения тем, кому нет необходимости модифицировать данные или создавать поточные процессы.

29. SMARTEAM – Gateway SMARTEAM – Gateway предназначен для организации, внесения изменений и совместной работе с жизненным циклом продукта при взаимодействии большого количества информационных систем и приложений в масштабе всего предприятия.

30. Особенности ENOVI SmarTeam • логическая связь технической документации с основной структурой изделия; • возможность отслеживания актуальности исходных данных и автоматическая синхронизация инструкции и реальной модели; • получение оповещений при внесении изменений в дизайн изделия; • капитализация и многократное повторное использование знаний; • просмотр 3D-моделей без специализированного программного обеспечения. • выборочный доступ и безопасное хранение информации; • контроль версий; • функциональные возможности поиска данных (по атрибутам или по связям); • логические и структурные связи документов; • совместная работа в контексте единого проекта; • автоматизированные потоки работ (Workflow).

31. Сравнение программных пакетов

32. Спасибо за внимание!
