Presentation Transcript

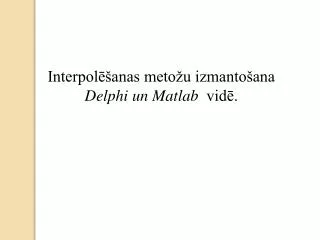

  1. Interpolēšanas metožu izmantošana Delphi un Matlabvidē.

  2. Praksēneretirodasnepieciešamībanoskaidrotsakarības dažādos procesos un parādībāsun izteiktšīs sakarības matemātiskasizteiksmesveidā. Ir zināmi trīs funkcijuuzdošanasveidi: analītiskais, grafiskais un tabulārais. Interpolācijavisbiežāk jāizmantotad, jafunkcijairuzdotatabulasveidā.

  3. Funkciju interpolācija

  4. Lineārā interpolācija - Taisnes vienādojums Funkcijas vērtības kaimiņ mezglu punktos

  5. Atrodam a un b vērtības: Nosacījums xi < Xt < xi+1

  6. Piemērs. xt := strtofloat(edit1.text); For i := 1 to n-1 do begin if (xt < x[i+1]) and (xt > x[i]) then begin a:= (y[i+1] – y[i])/(x[i+1] – x[i]); b:= y[i] – x[i] * a; yt:= a*xt + b; end end;

  7. Kvadrātiskā interpolācija a*x2 + b*x + c = 0; Parabolas vienādojums y[i-1] = x[i-1]*x[i-1]*a + x[i-1]*b + c y[i] = x[i]*x[i]*a + x[i]*b + c y[i+1] = x[i+1]*x[i+1]*a + x[i+1]*b + c

  8. No vienādojumu sistēmas atrodam a, b un c vērtības: a = ∆a /∆; b = ∆b /∆; c = ∆c /∆; kur ∆, ∆a, ∆b, ∆c– trešās kārtas determinanti. xi-1 <= x <= xi+1

  9. Splain-interpolācija m kārtības splain dēvējas funkcija, kura ir m pakāpes polinoms uz katras atstarpes starp mezglu punktiem un visos iekšējos mezglos apmierina funkcijas un atvasinājumu kontinuitātes nosacījumiem.

  10. Vislielāko izplatīšanu saņēma kuba splains y=ax3+bx2+cx+d. Atradīsim atkarības viņa a, b, c, d koeficentu aprēķināšanai pa funkcijas un tās pirmo atvasinājumu vērtībām kaimiņ mezglu punktos.

  11. Izkravāšanu vienkāršojumam pieņemsim, ka atstarpes kreisa leņķiska punkta xi,xi+1argumenta vērtība, kurai meklējam splain-funkciju, vienāds nullei. To vienmēr var izdarīt pārveidi x=xi+z, kur z jauns arguments.

  12. y=az3+bz2+cz+d xi+1 z2 = xi+1 - xi z = x - xi xi z1 = 0

  13. Tad uzdevums ir noformulējams sekojoši: atrast nezināmus a, b, c, d splaina koeficentus, apmierinoši mezglu punktos nosacījumam z1=0; y(z1)=f1;y'(z1)=f1'; y(z2)=f2; y' (z2)=f2'. Šeit f1,f2,f1',f2'- attiecīgi interpolēšanasfunkcijas un tās atvasinājuma vērtības mezglu punktos z1, z2.

  14. Lai atrastu a,b,c,d saliksim vienādojumu sistēmu, izmantojot nosacījumus mezglu punktos f1 = d; f1′ = c; f2 = az23+ bz22+ cz2+d; f2′ = 3az22+ 2bz +c; tātad d = f1; c = f1′

  15. Paliekot atrastās d, c vērtības divos pēdējos vienādojumos un atļaujot tos relatīvi a, b saņemsim a = (z2(f2′ - f1′ ) – 2(f2 - f1′ * z2– f1))/z23 b = (3(f2- f1′ * z2– f1) – z2(f2′ - f1′ ))/z22

  16. Paliekot atrastos koeficentus kuba splainuun uzdodot argumenta vērtību, aprēķināsim funkcijas vērtību starp mezglu punktiem. y = az3 + bz2+ cz+ d

  17. Bieži pie interpolācijas ir esamas tikai funkcijas vērtības mezglu punktos un nav atvasinājumu vērtību. Tad pirmie atvasinājumi iekšējos mezglu punktos aprēķina pa formulām fi′ = (fi+1 – fi-1)/(xi+1 – xi-1), fi′ = (fi+1 – fi-1)/(2h), i = 2, .. N-1 h- attālums starp mezglu punktiem. N – mezglu punktu skaits

  18. Atvasinājuma vērtību pirmajā un pēdējā mezglu punktos aprēķina pa formulām: f1′ = f2′ - f2″h; fn′ = fn-1′ – fn-1″h; f2″ = (f1 + f3 – 2f2)/h2; fn-1″ = (fn-2 + fn – 2fn-1)/h2; f2″ , fn-1″ - otro atvasinājumu pietuvinātās vērtības otrajā un n - 1 punktos.

  19. Programmas fragmenti Delphi vidē Funkcijas kubisks splains

  20. functionk_spl(xx:Real):Real; var d:Real; // koeficient d {pirmā atvasinājuma aprēķins mezgla punktos (i>= 2) and (i <= n-1)} function fi_1(i:Byte):Real; begin fi_1 := (y[i+1] - y[i-1])/(x[i+1]-x[i-1]); end; {otrā atvasinājuma aprēķins punktā i = 2} function f22:single; begin f22 := (y[1] + y[3] - 2*y[2])/sqr(x[2]-x[1]); end; {pirmā atvasinājuma aprēķins punktā i = 1} function f12:single; begin f12 := fi_1(2) - f22*(x[2]-x[1]); end;

  21. {otrā atvasinājuma aprēķins punktā i = n-1} function fn2:single; begin fn2 := (y[n-2] + y[n] - 2*y[n-1])/sqr(x[n]-x[n-1]); end; {pirmā atvasinājuma aprēķins punktā i = n} function f1n:single; begin f1n := fi_1(n-1) - fn2*(x[n]-x[n-1]); end; {koeficienta c aprēķināšana} functionc(i:byte):single; begin if (i>= 2) and (i < n-1) then c := fi_1(i); if i = 1 then c := f12; if i = n-1 then c := f1n; end;

  22. {koeficienta a aprēķinšāna} functiona(i:Byte):Real; begin if (i>= 2) and (i < n-1) then begin a := ((x[i+1]-x[i])*(fi_1(i+1)-fi_1(i)) - 2*(y[i+1] - fi_1(i)*(x[i+1]-x[i]) - y[i]))/power(x[i+1]-x[i],3); end; if i= 1 then begin a := ((x[i+1]-x[i])*(fi_1(i+1)-fi_1(i)) - 2*(y[i+1] - f12*(x[i+1]-x[i]) - y[i]))/power(x[i+1]-x[i],3); end; if i= n-1 then begin a := ((x[i+1]-x[i])*(f1n-fi_1(i)) - 2*(y[i+1] - fi_1(i)*(x[i+1]-x[i]) - y[i]))/power(x[i+1]-x[i],3); end; end;

  23. {koeficienta b aprēķināšana} functionb(i:Byte):Real; begin if (i>= 2) and (i < n-1) then begin b := (3*(y[i+1] - fi_1(i)*(x[i+1]-x[i]) - y[i])-(x[i+1]-x[i])* (fi_1(i+1)-fi_1(i)))/sqr(x[i+1]-x[i]); end; if i = 1 then begin b := (3*(y[i+1] - f12*(x[i+1]-x[i]) - y[i])- (x[i+1]-x[i])*(fi_1(i+1)- fi_1(i)))/sqr(x[i+1]-x[i]); end; if i= n-1 then begin b := (3*(y[i+1] - fi_1(i)*(x[i+1]-x[i]) - y[i])- (x[i+1]-x[i])*(f1n-fi_1(i)))/sqr(x[i+1]-x[i]); end; end;

  24. {Funkcijas ķermenis} begin for j := 1 to n-1 do if(xx > x[j]) and (xx < x[j+1]) then it := j; {it – kreisa mezgla numurs x[it] - kreisa mezgla koordināta xx – argumenta vērtība} d := y[it]; k_spl := a(it)*power(xx-x[it],3) + b(it)*sqr(xx-x[it])+ c(it)*(xx-x[it]) + d; end;

  25. {Funkcijas y(xt) vērtības aprēķināšana} procedureTForm1.Button1Click(Sender: TObject); begin xt := strtofloat(edit1.Text); { lasīt vektorus x un y no stringgrid komponenta} for i := 1 to n do begin x[i] := strtofloat(stringgrid1.Cells[i-1,0]); y[i] := strtofloat(stringgrid1.Cells[i-1,1]); end; yt := k_spl(xt) ; {vērtības y(xt) izvade} edit2.Text := floattostrf(yt,fffixed,10,3); end;

  26. {Grafika konstruēšana} procedureTForm1.Button2Click(Sender: TObject); begin Series1.Clear; Series2.Clear; fori := 1 to n do begin x[i] := strtofloat(stringgrid1.Cells[i-1,0]); y[i] := strtofloat(stringgrid1.Cells[i-1,1]); Series1.AddXY(x[i],y[i]); end; xg := x[1]; yg := y[1]; Series2.AddXY(xg,yg); repeat xg := xg + 0.05; yg := k_spl(xg) ; Series2.AddXY(xg,yf); untilxg >= x[n]; end;

  27. {Lasīt vektorus x un y no faila, izmantojot OpenDialog komponentu} procedureTForm1.Open1Click(Sender: TObject); begin if OpenDialog1.Execute then begin AssignFile(ff,OpenDialog1.FileName); Reset(ff); i:=0; whilenotEof(ff) do begin i := i+1; readln(ff,x[i],y[i]); end; end; CloseFile(ff); end;

  28. {Fails dati.txtNotepadā} -5.0 9.13 -4.2 1.26 -3.4 -0.7 -2.6 1.03 -1.8 -2.05 -1.0 -7.23 -0.2 -6.15 0.6 -2.02 1.4 -3.02 2.2 -5.43
