实验一： SDH 设备管理配置方法介绍

1. 实验一：SDH设备管理配置方法介绍

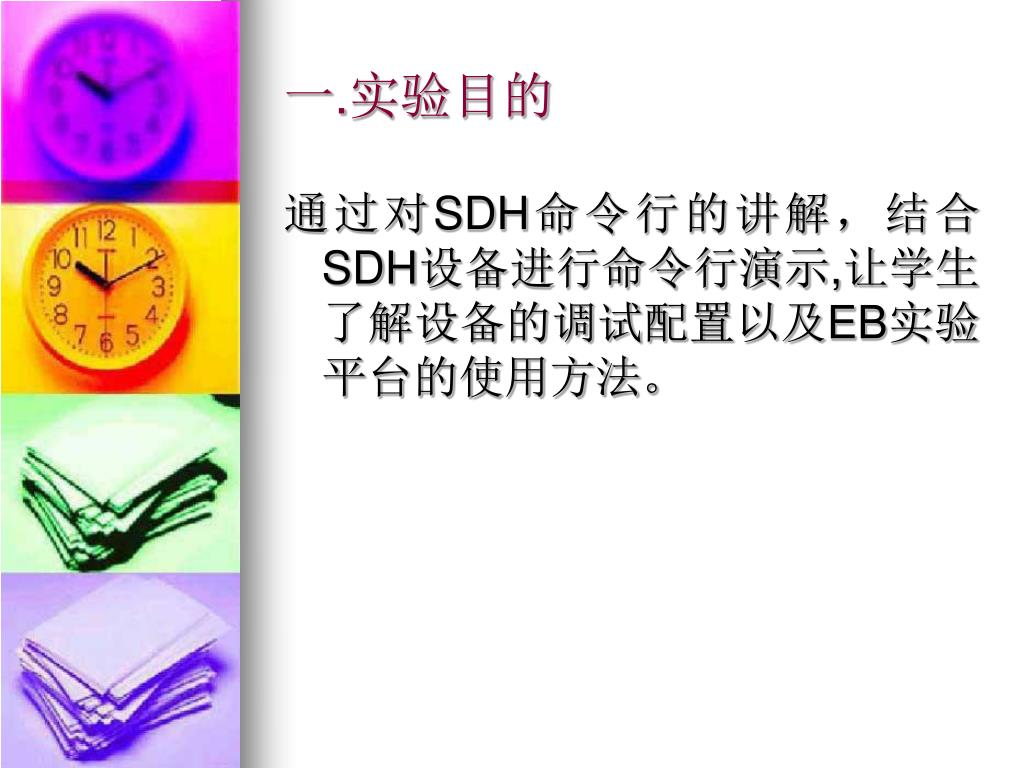

2. 一.实验目的 通过对SDH命令行的讲解，结合SDH设备进行命令行演示,让学生了解设备的调试配置以及EB实验平台的使用方法。

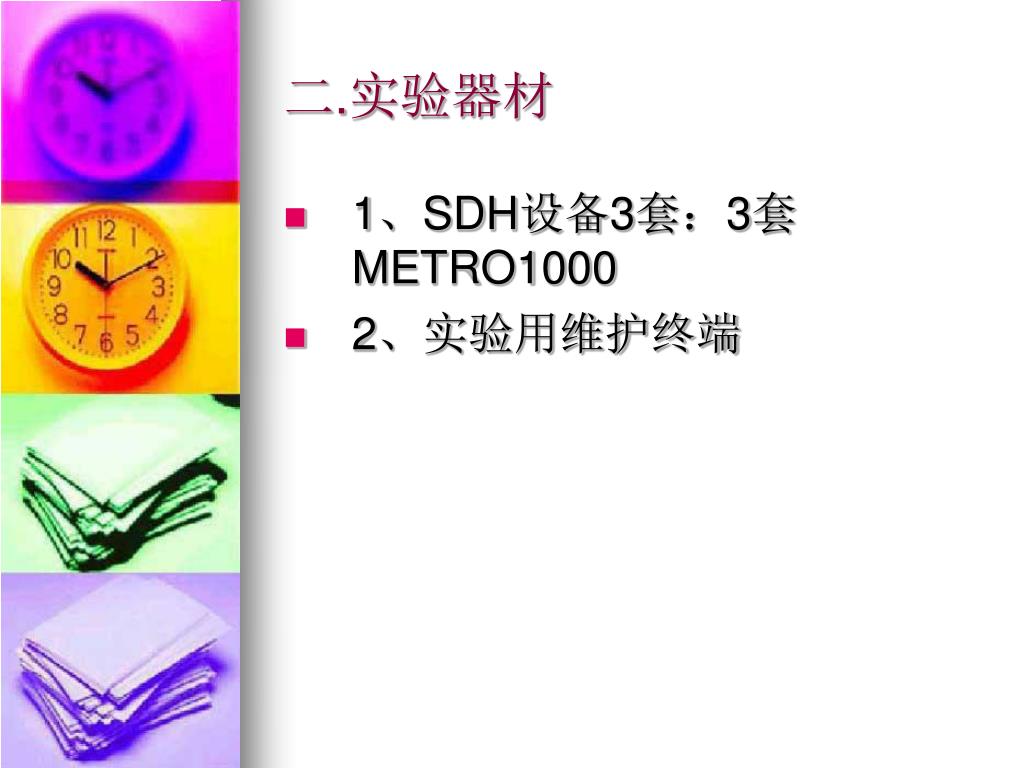

3. 二.实验器材 • 1、SDH设备3套：3套METRO1000 • 2、实验用维护终端

4. 三.实验内容说明 • 对命令行进行现场输入演示讲解，演示EB实验平台使用方法。

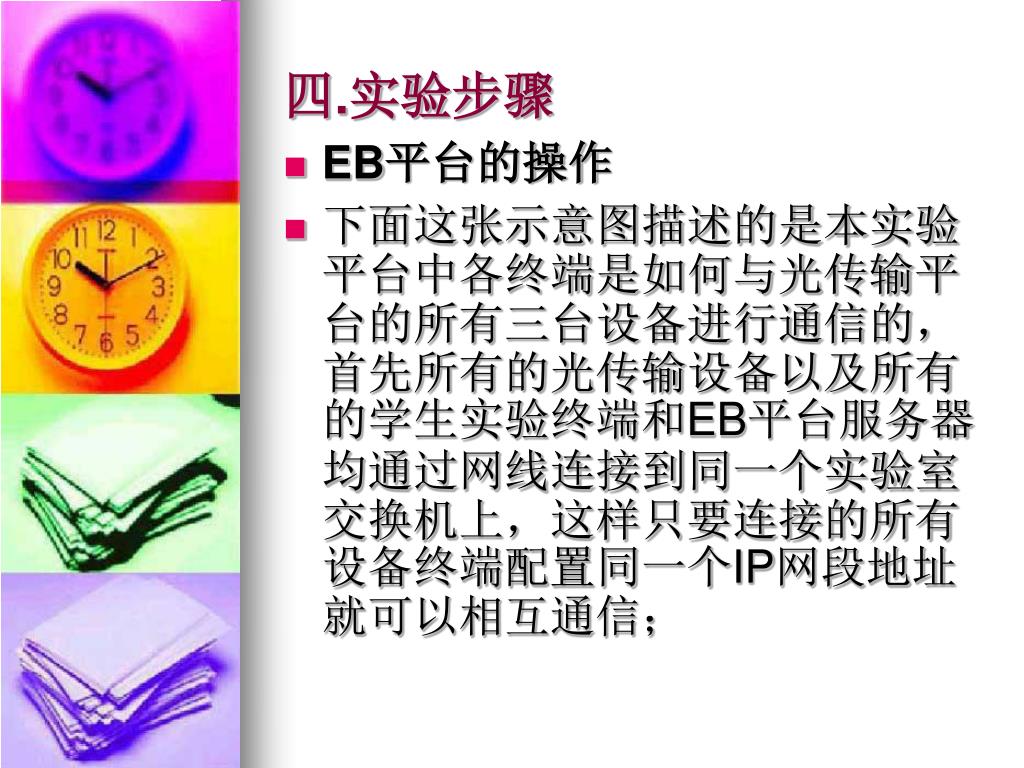

5. 四.实验步骤 • EB平台的操作 • 下面这张示意图描述的是本实验平台中各终端是如何与光传输平台的所有三台设备进行通信的，首先所有的光传输设备以及所有的学生实验终端和EB平台服务器均通过网线连接到同一个实验室交换机上，这样只要连接的所有设备终端配置同一个IP网段地址就可以相互通信；

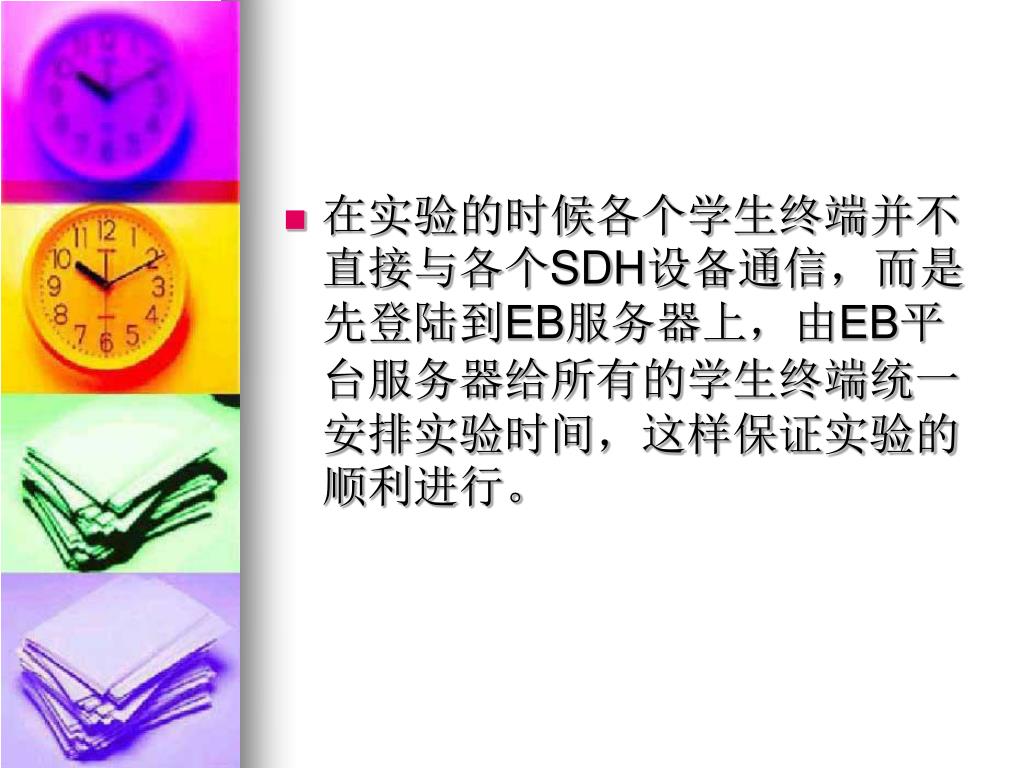

6. 在实验的时候各个学生终端并不直接与各个SDH设备通信，而是先登陆到EB服务器上，由EB平台服务器给所有的学生终端统一安排实验时间，这样保证实验的顺利进行。在实验的时候各个学生终端并不直接与各个SDH设备通信，而是先登陆到EB服务器上，由EB平台服务器给所有的学生终端统一安排实验时间，这样保证实验的顺利进行。

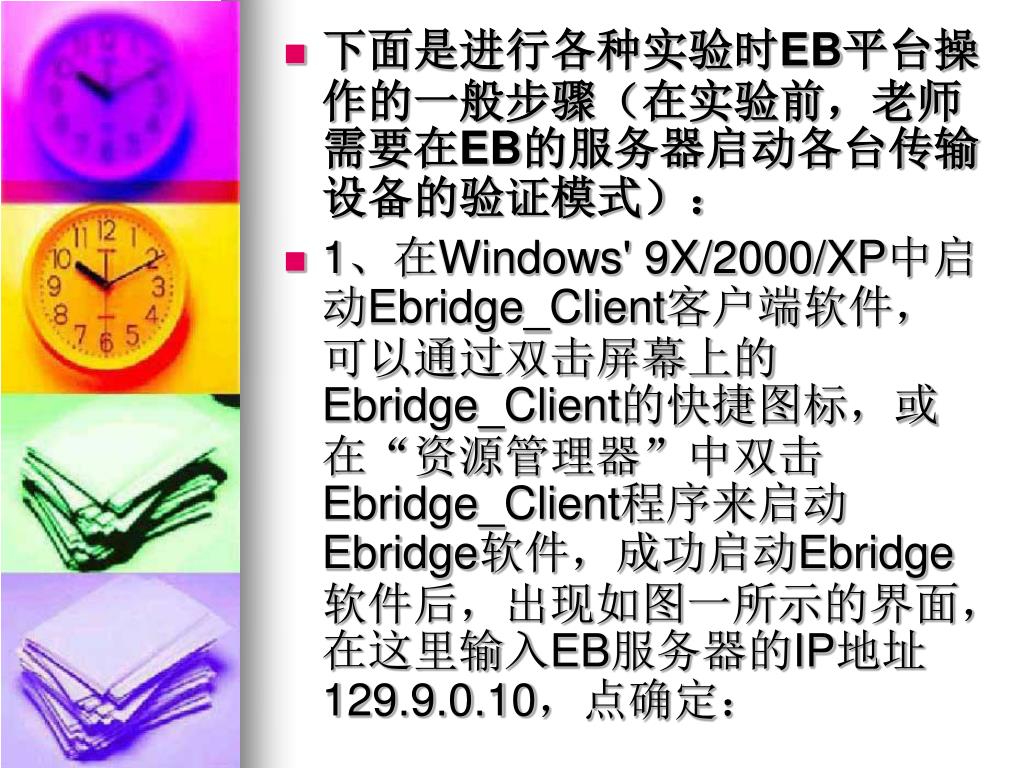

8. 下面是进行各种实验时EB平台操作的一般步骤（在实验前，老师需要在EB的服务器启动各台传输设备的验证模式）：下面是进行各种实验时EB平台操作的一般步骤（在实验前，老师需要在EB的服务器启动各台传输设备的验证模式）： • 1、在Windows' 9X/2000/XP中启动Ebridge_Client客户端软件，可以通过双击屏幕上的Ebridge_Client的快捷图标，或在“资源管理器”中双击Ebridge_Client程序来启动Ebridge软件，成功启动Ebridge软件后，出现如图一所示的界面，在这里输入EB服务器的IP地址129.9.0.10，点确定：

9. 2、Ebridge软件程序启动后，会出来很多台传输设备，选择一个需要操作的设备并点击，在跳出的登录窗口输入用户名和密码（用户名:szhw、密码:nesoft），如下操作所示：2、Ebridge软件程序启动后，会出来很多台传输设备，选择一个需要操作的设备并点击，在跳出的登录窗口输入用户名和密码（用户名:szhw、密码:nesoft），如下操作所示：

11. 3、用户名密码正确后将出现“申请席位成功”、“占用席位成功”等一系列提示窗口，连续点确定进入操作界面，此时在软件右上角将出现本操作人员登陆设备后的剩余操作时间，此时在本软件中已经可以直接对网元设备进行数据操作：3、用户名密码正确后将出现“申请席位成功”、“占用席位成功”等一系列提示窗口，连续点确定进入操作界面，此时在软件右上角将出现本操作人员登陆设备后的剩余操作时间，此时在本软件中已经可以直接对网元设备进行数据操作：

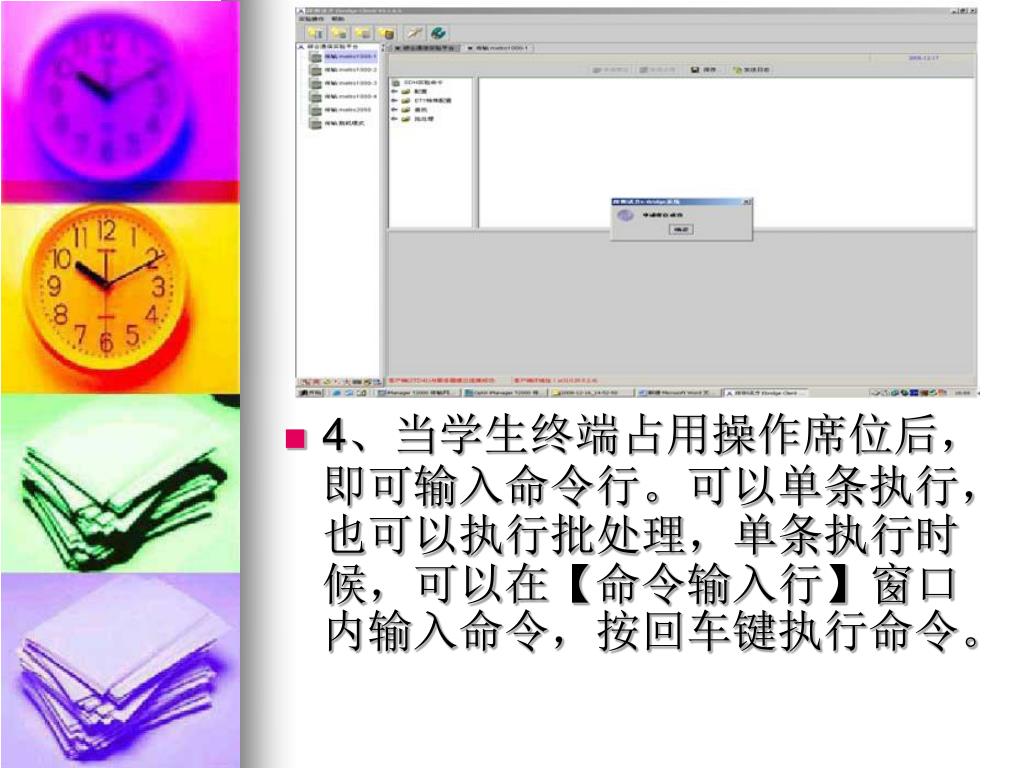

12. 4、当学生终端占用操作席位后，即可输入命令行。可以单条执行，也可以执行批处理，单条执行时候，可以在【命令输入行】窗口内输入命令，按回车键执行命令。4、当学生终端占用操作席位后，即可输入命令行。可以单条执行，也可以执行批处理，单条执行时候，可以在【命令输入行】窗口内输入命令，按回车键执行命令。

14. 5、采用批处理命令执行时候，点击软件右下角【导入文本文件】，在跳出的窗口里选择事先完成的的命令行脚本文件，然后点击【打开】：5、采用批处理命令执行时候，点击软件右下角【导入文本文件】，在跳出的窗口里选择事先完成的的命令行脚本文件，然后点击【打开】：

17. 在下面的窗口内就会出现脚本里的命令行数据，在批处理窗口内可以对脚本内容进行修改，成为合适实验内容的命令行，此时用鼠标点击软件左下角的【批处理】，软件就自动顺序执行窗口中所有的命令行数据。在下面的窗口内就会出现脚本里的命令行数据，在批处理窗口内可以对脚本内容进行修改，成为合适实验内容的命令行，此时用鼠标点击软件左下角的【批处理】，软件就自动顺序执行窗口中所有的命令行数据。 • 命令行的学习 • 命令格式 • 命令一般由三个部分组成，即模块名－操作－操作对象。

18. 其中模块名有um（用户管理）、cfg（配置类）、alm（告警类）、per（性能类）、ecc（ECC类）、dbms（数据库类）、sys（系统类）等几种，操作动作有get、create、set、del、cancel等，操作对象则依据模块的不同而有很多形式。

19. 1）格式 • [#neid]:command[:[<aid>]:[para_block:] ... [:para_block]]； • 说明：[ ]里的内容可以省略 • neid：命令执行的网元ID。 • command：命令。 • aid：命令接入点标识，目前只限于配置命令需要的逻辑系统，不需要逻辑系统号的命令此项缺省，但后面的冒号不可缺省。 • para_block：参数块，含有一个或多个参数赋值。

20. 2）分隔符说明 • 命令开始：“：”冒号 • 命令结束：“；”分号 • 参数块分隔符：“：”冒号 • 参数间分隔符：“，”逗号 • 名字定义型参数名和参数值间分隔符：“=”等号 • 命令执行（又称命令接入）点分隔符：开始符“<”，结束符“>”（命令执行点目前仅有配置类命令使用，一般为逻辑系统号）

21. 注意： • 以上的分隔符应全部采用英文（半角）标点，不能采用中文（全角）标点，否则将导致命令下发失败。

22. 3）数组的重复输入 • 数组的重复输入利用信息组合符“&”和“&&”构成，格式为： • item1&item2 表示item1和item2; • item1&&item2 表示item1到item2; • &和&&可以组合，例如1&3&&5可以表示1、3、4、5，1&&3&5&&7可以表示1、2、3、5、6、7。

23. 4）命令名字 • 一般由三个部分组成，即模块名-操作-操作对象。模块名有um（用户管理）、cfg（配置），alm（告警），per（性能），ecc（ECC），dbms（数据库），sys（系统）等；操作有del、create、set、get、cancel等；操作对象因模块而异。 • 典型举例：登录用户名为szhw的网元。 • #1:login:“szhw”,“nesoft”; • 查询当前网元上所有单板的当前告警： • :alm-get-curdata:0,0;

24. 5）查询各个命令的使用 • 每一个命令，很可能是带有很多的参数，4.0版主控也提供了各个命令如何使用的在线帮助，只要在命令（不带参数）的后面加上“/？”，就可查询到该命令的具体使用。如：:cfg-set-ohppara/? • 注释和屏蔽：对于以两个反斜杠“//”开头所有的文字，命令行软件不下发给网元。作为解释说明。 • 下面就SDH设备的命令行书写规范做具体的介绍：

25. 在EB平台中导入到SDH设备中的是各种命令行语句，由设备自行翻译实现相应的功能，我们需要对这些命令行语句有一定的了解才能进行下一步的学习，下面将把大部分主要的命令行语句在这里分类进行介绍：在EB平台中导入到SDH设备中的是各种命令行语句，由设备自行翻译实现相应的功能，我们需要对这些命令行语句有一定的了解才能进行下一步的学习，下面将把大部分主要的命令行语句在这里分类进行介绍： • 一)OptiX 155/622H(METRO1000)系统配置用命令行书写规范 • 1）登录网元： • #1:login:“szhw”,“nesoft” • 其中＃1为网元ID，szhw为用户名，nesoft为密码

26. 2）初始化网元设备： • :cfg-init<sysall>; • 在做新的配置前，需要对网元进行初始化操作，清除网元所有数据。 • 3）设置网元整体参数： • :cfg-set-devicetype:OptiXM1000V300,subrackI • 其中OptiXM1000V300表示设备类型，subrackI表示设备的子架类型。

27. 4）设置网元名称： • :cfg-set-nename:64,"sdh1"; • “64”表示允许的字符串长度，“sdh1”为网元名称 • 5）配置单板 • :cfg-add-board:1,oi4:2,oi4:3,eft:4,pd2s; • 其中1、2、3、4为单板槽位，oi4、eft、pd2s为单板类型

28. 1板位可安装的单板有： • oi2s,oi2d,oi4,sde,sle,sb2d,sb2l,sb2r,sp1s,sp1d,sp2d,n64,efs,eft,egs,elt2,et1d, • pe3s,pe3d,pe3t,pt3s,pt3d,pt3t,sm1s,sm1d,shlq; • 2板位可安装的单板有： • oi2s,oi2d,oi4,sde,sle,sb2d,sb2l,sb2r,sp1s,sp1d,sp2d,n64,efs,eft,egs,elt2,et1d, • pe3s,pe3d,pe3t,pt3s,pt3d,pt3t,sm1s,sm1d,shlq; • 3板位可安装的单板有：

29. oi2s,oi2d,oi4,sde,sle,sb2d,sb2l,sb2r,sp1s,sp1d,sp2d,n64,efs,eft,egs,elt2,et1d,oi2s,oi2d,oi4,sde,sle,sb2d,sb2l,sb2r,sp1s,sp1d,sp2d,n64,efs,eft,egs,elt2,et1d, • pe3s,pe3d,pe3t,pt3s,pt3d,pt3t,sm1s,sm1d,shlq,emu; • 4板位可安装的单板有： • pd2s,pd2d,pd2t,sl1q,sl1o,et1,et1o,ef1,pm2s,pm2d,pm2t,efsc,tda; • 5板位可安装的单板有： • oi2d,oi4d • 6板位可安装的单板有： • sp2d • 21板位可安装的单板有： • cau

30. oi2s,oi2d,oi4,sde,sle,sb2d,sb2l,sb2r,sp1s,sp1d,sp2d,n64,efs,eft,egs,elt2,et1d,oi2s,oi2d,oi4,sde,sle,sb2d,sb2l,sb2r,sp1s,sp1d,sp2d,n64,efs,eft,egs,elt2,et1d, • pe3s,pe3d,pe3t,pt3s,pt3d,pt3t,sm1s,sm1d,shlq,emu; • 4板位可安装的单板有： • pd2s,pd2d,pd2t,sl1q,sl1o,et1,et1o,ef1,pm2s,pm2d,pm2t,efsc,tda; • 5板位可安装的单板有： • oi2d,oi4d

31. 6板位可安装的单板有： • sp2d • 21板位可安装的单板有： • Cau • 6）配置公务电话： • //设置电话长度 • :cfg-set-tellen:14,3; • 其中14为开销板位号；3为电话号码长度，电话号码长度3~8； • //设置寻址呼叫号码； • :cfg-set-telnum:14,1,101;

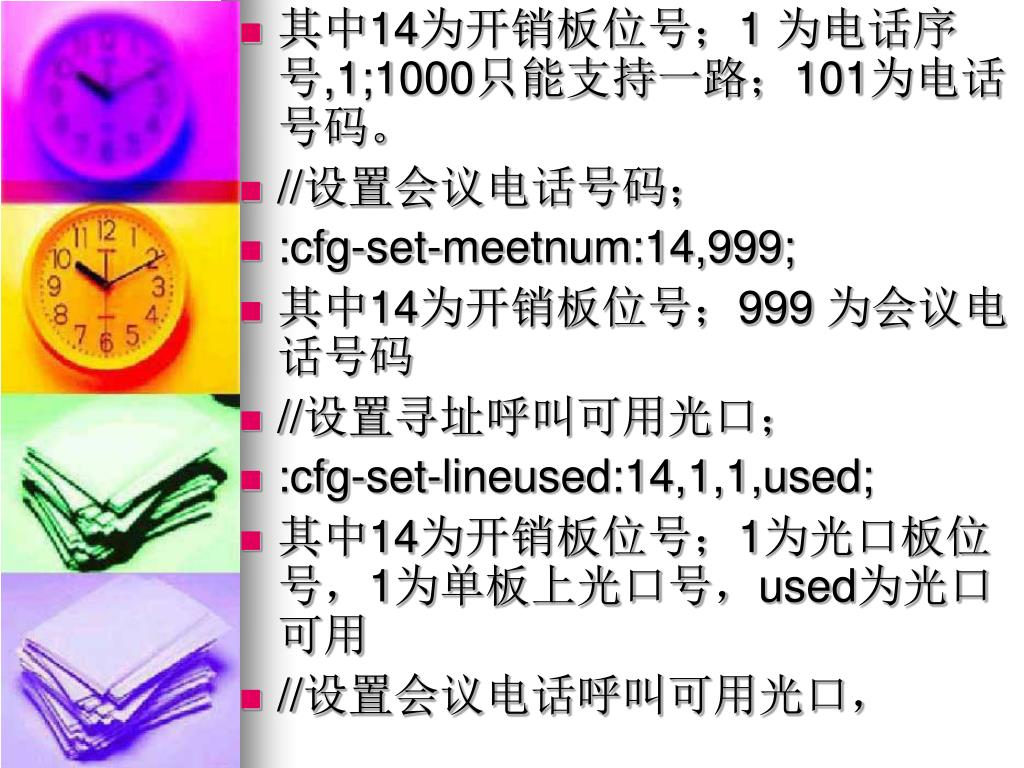

32. 其中14为开销板位号；1 为电话序号,1;1000只能支持一路；101为电话号码。 • //设置会议电话号码； • :cfg-set-meetnum:14,999; • 其中14为开销板位号；999 为会议电话号码 • //设置寻址呼叫可用光口； • :cfg-set-lineused:14,1,1,used; • 其中14为开销板位号；1为光口板位号，1为单板上光口号，used为光口可用 • //设置会议电话呼叫可用光口，

33. :cfg-set-meetlineused:14,1,1,used • 其中14为开销板位号；1为光口板位号，1为单板上光口号，used为光口可用 • 7）配系统时钟源及时钟级别： • :cfg-set-synclass:13,2,0x0501,0xf101; • 其中13表示时钟板板位；2为时钟源的个数；0x0501表示时钟源编号（板位1单板的光口1作为参考源）0xf101；0xf101表示时钟源编号（内部时钟源编号）

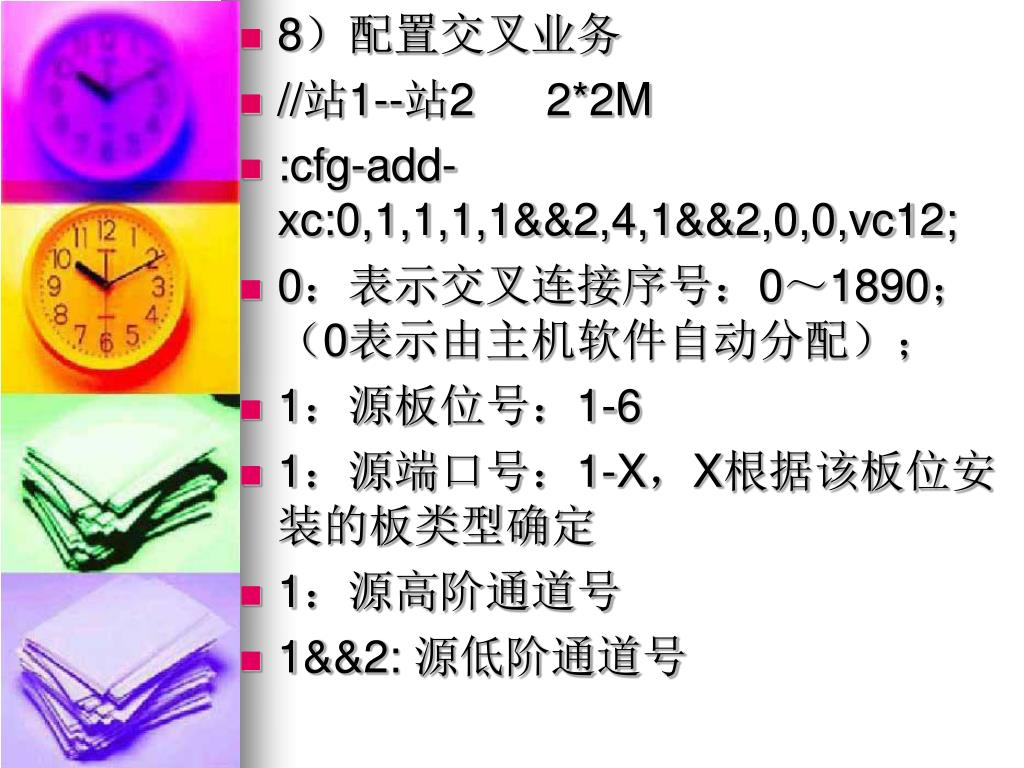

34. 8）配置交叉业务 • //站1--站2 2*2M • :cfg-add-xc:0,1,1,1,1&&2,4,1&&2,0,0,vc12; • 0：表示交叉连接序号：0～1890；（0表示由主机软件自动分配）； • 1：源板位号：1-6 • 1：源端口号：1-X，X根据该板位安装的板类型确定 • 1：源高阶通道号 • 1&&2: 源低阶通道号

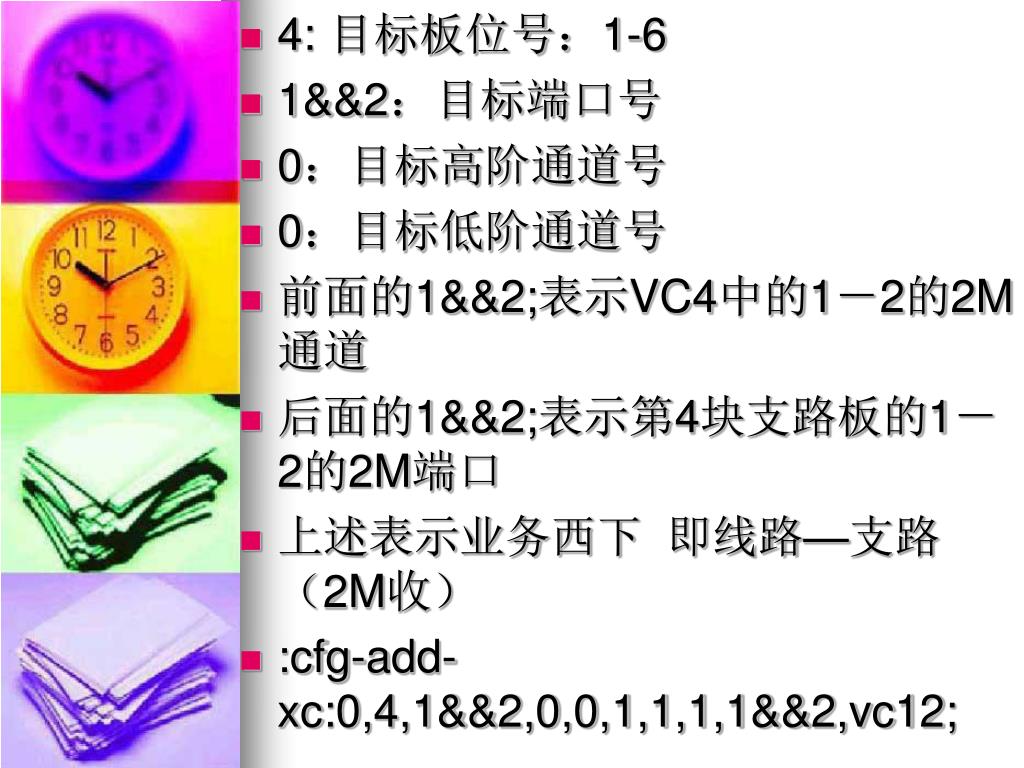

35. 4: 目标板位号：1-6 • 1&&2：目标端口号 • 0：目标高阶通道号 • 0：目标低阶通道号 • 前面的1&&2;表示VC4中的1－2的2M通道 • 后面的1&&2;表示第4块支路板的1－2的2M端口 • 上述表示业务西下 即线路—支路 （2M收） • :cfg-add-xc:0,4,1&&2,0,0,1,1,1,1&&2,vc12;

36. :cfg-add-xc:0,1,1,1,3&&12,2,1,1,3&&12,vc12; 业务穿通 由西向穿通东向 • :cfg-add-xc:0,2,1,1,3&&12,1,1,1,3&&12,vc12; 业务穿通 由东向穿通西向 • 时隙配置的后面一定要加注释，以标明此时隙的去向。对于本站上下的VC12业务，注释的格式为“//本站名-- 对端站名 VC12*时隙个数”；对于VC4业务，注释格式为“//本站名-- 对端站名 VC4-第几个VC4”，两端的VC4编号要一致（比如都为第一个VC4）；

37. 对于本站穿通的业务，注释为“//穿通”，或注释更详细。可以将不同目的地的业务用空行分开。相信如此注释对自己也会有好处。对于本站穿通的业务，注释为“//穿通”，或注释更详细。可以将不同目的地的业务用空行分开。相信如此注释对自己也会有好处。 • 9）配置校验下发 • :cfg-verify; 校验下发必须要做，相当于是把硬件和配置互相比较。 • 校验完成，设备开始工作。 • 10）查询网元状态 • :cfg-get-nestate; • :cfg-add-sncppg:1&&4,rvt; //增加子网连接保护组，四个保护组。组号1至4

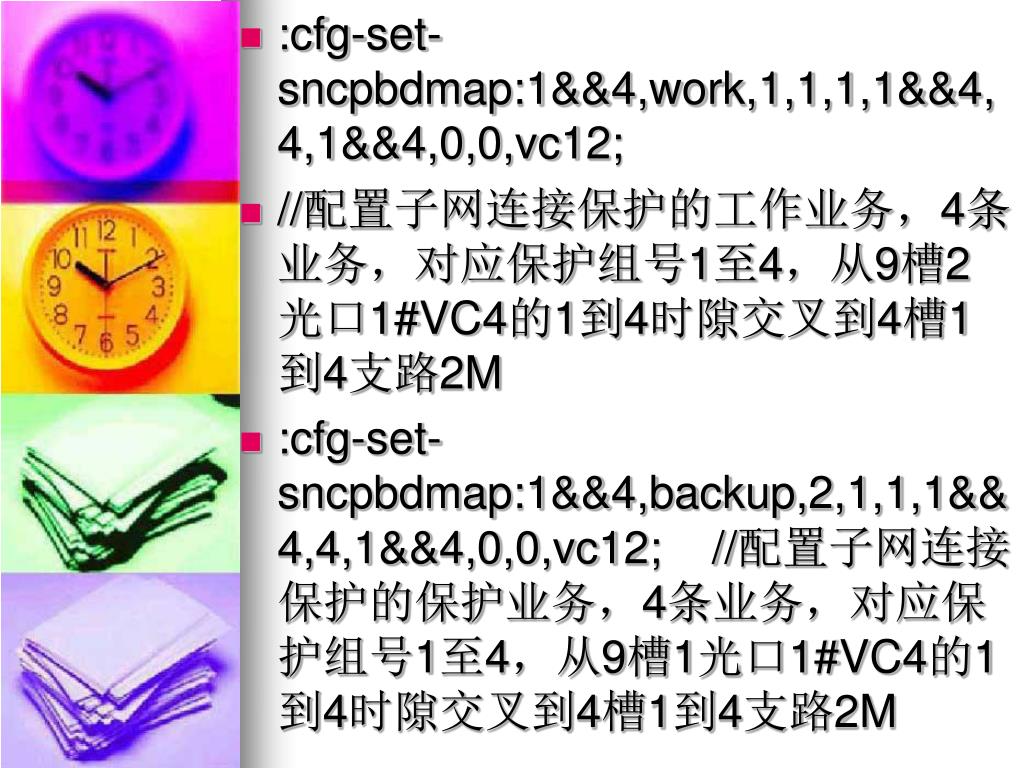

38. :cfg-set-sncpbdmap:1&&4,work,1,1,1,1&&4,4,1&&4,0,0,vc12; • //配置子网连接保护的工作业务，4条业务，对应保护组号1至4，从9槽2光口1#VC4的1到4时隙交叉到4槽1到4支路2M • :cfg-set-sncpbdmap:1&&4,backup,2,1,1,1&&4,4,1&&4,0,0,vc12; //配置子网连接保护的保护业务，4条业务，对应保护组号1至4，从9槽1光口1#VC4的1到4时隙交叉到4槽1到4支路2M

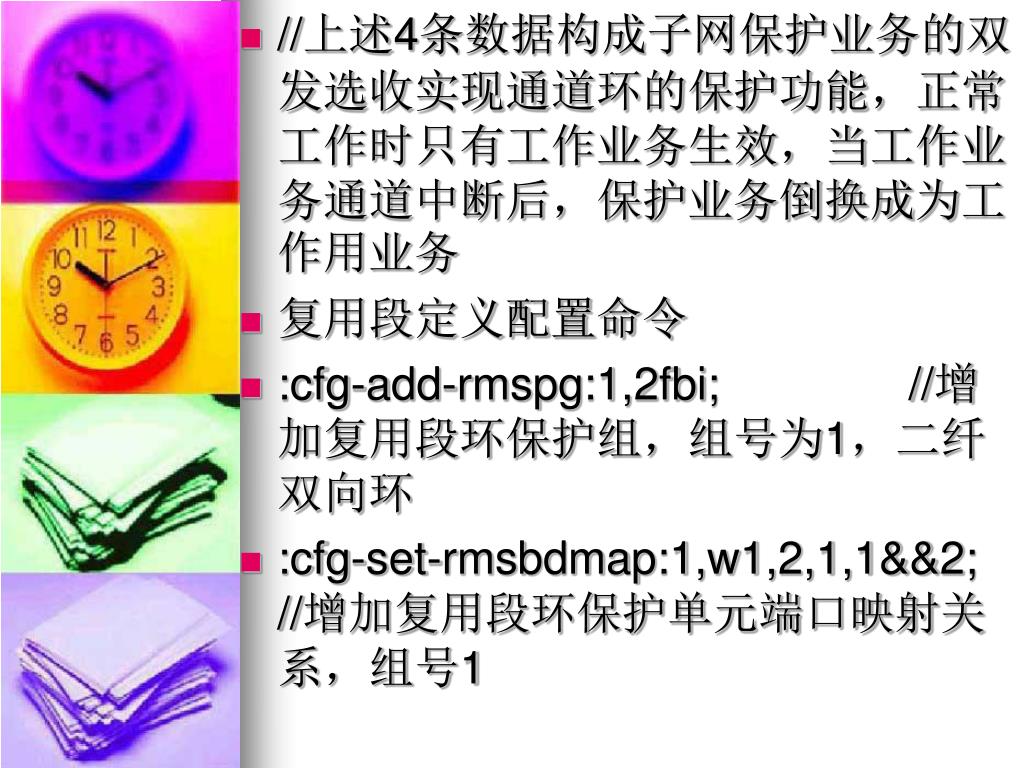

39. //上述4条数据构成子网保护业务的双发选收实现通道环的保护功能，正常工作时只有工作业务生效，当工作业务通道中断后，保护业务倒换成为工作用业务//上述4条数据构成子网保护业务的双发选收实现通道环的保护功能，正常工作时只有工作业务生效，当工作业务通道中断后，保护业务倒换成为工作用业务 • 复用段定义配置命令 • :cfg-add-rmspg:1,2fbi; //增加复用段环保护组，组号为1，二纤双向环 • :cfg-set-rmsbdmap:1,w1,2,1,1&&2; //增加复用段环保护单元端口映射关系，组号1

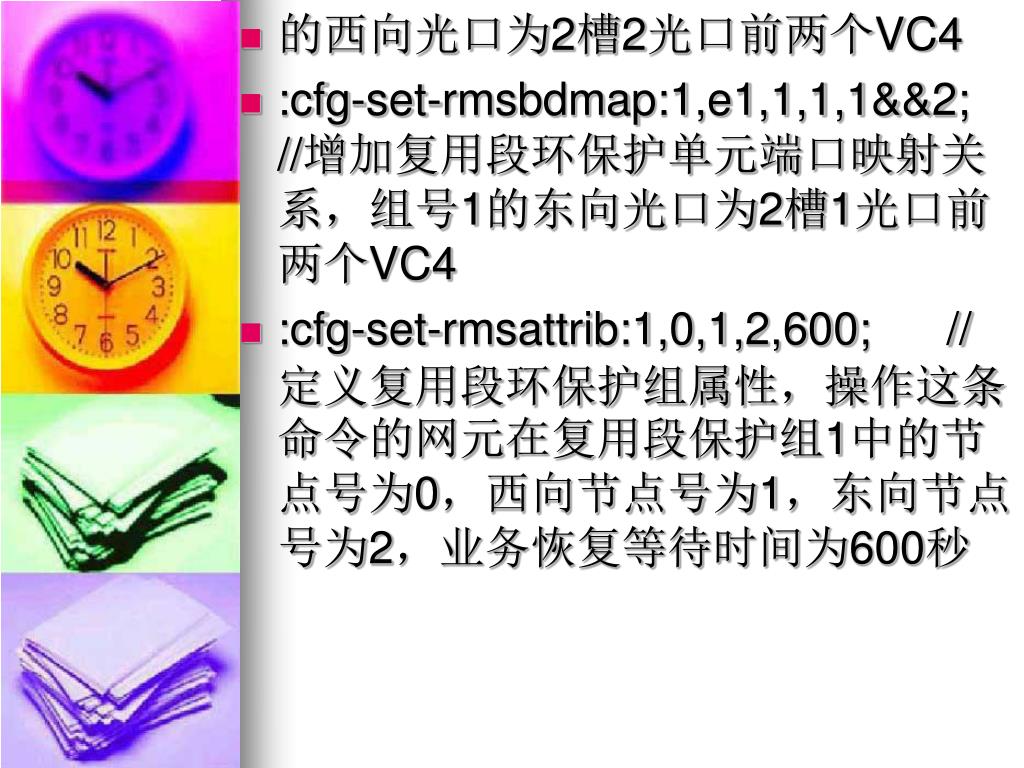

40. 的西向光口为2槽2光口前两个VC4 • :cfg-set-rmsbdmap:1,e1,1,1,1&&2; //增加复用段环保护单元端口映射关系，组号1的东向光口为2槽1光口前两个VC4 • :cfg-set-rmsattrib:1,0,1,2,600; //定义复用段环保护组属性，操作这条命令的网元在复用段保护组1中的节点号为0，西向节点号为1，东向节点号为2，业务恢复等待时间为600秒

41. 以太网透传业务配置相关命令 • :ethn-cfg-set-portenable:3,ip1,enable; //定义ET1板第一个外部端口可用 • :ethn-cfg-set-tag:3,ip1&vctrunk1,access; //定义ET1板的第一个内部端口和外部端口的TAG属性均为ACCESS方式，即VLAN标志不起作用 • :ethn-cfg-create-route:1,port,bi,3,ipport,ip1,1,3,vctrunk,vctrunk1,1;

42. //定义以太网静态路由配置，路由号为1，方式为端口路由，双向路由，由ET1板的第一个外部端口连接到本ET1板的第一个内部端口，且VLAN值均取默认值1//定义以太网静态路由配置，路由号为1，方式为端口路由，双向路由，由ET1板的第一个外部端口连接到本ET1板的第一个内部端口，且VLAN值均取默认值1 • :ethn-cfg-set-vctrunk:3,vctrunk1,5,1&&5; //将ET1的第一个内部端口绑定本板的5个VC12通道，通道号为1至5，使外部端口的带宽达到10M • 下面所有实验中的脚本都在上述命令行中出现，只是参数存在变化，当了解了上述命令行的含义并结合各种实验的组网及业务实现方法，我们将可以对光传输设备的使用认识上提高到新的层次。

43. 下面所有实验中的脚本都在上述命令行中出现，只是参数存在变化，当了解了上述命令行的含义并结合各种实验的组网及业务实现方法，我们将可以对光传输设备的使用认识上提高到新的层次。下面所有实验中的脚本都在上述命令行中出现，只是参数存在变化，当了解了上述命令行的含义并结合各种实验的组网及业务实现方法，我们将可以对光传输设备的使用认识上提高到新的层次。
