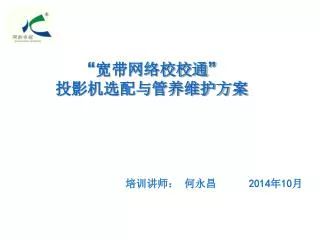

“宽带网络校校通”

投影机选配与管养维护方案

培训讲师: 何永昌 2014年10月


6395568

投影机护养常识

投影机简单除尘

投影机的分类及参数

投影机的选配

投影机常见故障处理


6395568

投影机的分类

一、按显示器件分类:

二、按照镜头焦距分类:

三、按使用的光源分类:

四、按重量分类:


6395568

投影机的分类

一.按显示器件分类:

LCD液晶投影机 (透射式、空间混合彩色)


6395568

投影机的分类

一.按显示器件分类:

DLP投影机(DMD芯片)反射式、时间混合彩色

备注:另外早期的CRT型,现已淘汰


6395568

投影机的分类

二、按镜头焦距:长焦短焦超短焦


6395568

投影机的分类

三、按使用的光源分类:

HID气体放电灯(主流、技术成熟)

LED灯光源(次主流、技术发展中)

激光灯(成本高、技术不成熟、未来发展不确定)


6395568

投影机的分类

四、按重量分类:

便携式(4KG左右)

台式机(5-10KG左右)可固定安装或摆放使用

工程机(10KG以上)固定安装(大型会议室、指挥中心)


6395568

投影机的主要参数

1.亮度

2.分辨率

3.对比度

4.投影距离

5.光亮度均匀值

6.宽高比

7.画面尺寸

8.色彩数

9.投影方式

10.输入端子


6395568

投影机的选配

根据使用环境的不同,商用投影机又可分为移动演示和固定使用两部分。其中,前者因为使用场合不断变换,便携性就很重要;而会议室用和教室用投影机由于不需要频繁的移动,所以便携性要求不高,因此选购时应将目光放在其他方面:亮度、分辨率、 色彩数、对比度、投影距离、屏幕尺寸等。


6395568

投影机的选配

1.亮度的选择:

一般来说,15-30平米的面积,

不需要太亮的投影机,1500-2000

流明就足够了,幕布对应选择60寸

到72寸;30-60平米的面积,最好选

择2500-3000流明左右的机型,幕布

对应选择80寸到100寸;在120-200平方

米的中型会议室和阶梯教室,投影机

亮度建议选择3000-4000流明之间,幕布对应选择120寸到150寸;在300平方米的大型会议室或礼堂,投影机多半要选择4000流明以上的专业工程用机,幕布则都在200寸以上。   还应注意一点:尽量将屏幕置于室内光线较暗的地方,以获得较好的投影效果。


6395568

投影机的选配

2.分辨率的选择:

投影机分辨率是指一幅图象所含的像素数目,像素数目越多分辨率越高,显示的图形细节更丰富,使画面更完美。

现在最流行的分辨率是1024x768,或称XGA分辨率;其次是1280X1024的SXGA。UXGA1600×1200


6395568

投影机的选配

3.对比度的选择:

对比度对视觉效果的

影响非常关键,一般来

说对比度越大,图像越

清晰醒目,色彩也越鲜

明艳丽;而对比度小,则

会让整个画面都灰蒙蒙的。

对比度越高的投影机价格

越高,如果仅仅用投影机

演示文字和黑白图片则对

比度在1000:1左右的投影机就可以满足需要,如果用来演示色彩丰富的照片和播放视频动画则最好选择2000:1以上的高对度投影机。


6395568

投影机的选配

4.投影距离的选择:

投影机使用的镜头不同,

投影出来的画面大小也不同。

同时,投影出的画面大小也

跟投影距离有关。如果要采

用吊顶方式安装,那么投影

距离的确定就更重要。投影

距离确定之后,还要检查一下

屏幕大小够不够用,会不会有

部分画面投影在屏幕以外。


6395568

投影机的选配

5.显示技术的选择:

需要表现鲜艳亮丽的画面,建议

选择LCD液晶投影机。而如果只是用

于内部会议,而这类会议的演示内容

多为纯文本,而对于色彩的需求并不

在乎,而DLP的价钱又较低的话,那

么可以选择DLP投影机。LCD有一个使

用久了液晶板会老化变色的问题。从

长期投入来选,选择DLP技术的投影机,

用户的损耗周期长,这意味着,后期用户将承担的成本会更低。


6395568

投影机的选配

6.投影机耗材的投入:

投影机的最大耗材在于灯泡。市面上

大多数的投影机灯泡寿命仍然只有

2000~3000小时,需要定期更换,而

每次更换的成本高达两三千元,这样的后期耗材投入成本是相当高的。像松下、日立等就已推出一些机种,其灯泡寿命已提升到5000小时,有效延长灯泡寿命,将大大减少用户的后期投入成本。


6395568

投影机护养使用常识

投影机属于高精密设备,长时间不规范操作很容易损害投影机内部电子器件,造成使用寿命下降,使用效果变差。

首先要保证操作正确性,包括正确的连接投影机和其他设备,正确的设置机器参数,正确的开关机。错误的操作不仅让投影机使用效果不佳,产生故障,造成寿命缩短,严重的还会引发灯泡爆炸。

其次要进行定期护理,让投影机及时恢复到良好的工作状态。


6395568

投影机使用注意事项

1.机械方面 严防强烈的冲撞、挤压和震动

因为强震能造成液晶片的位移,影响放映时三片LCD的会聚,出现RGB 颜色不重合的现象,而光学系统中的透镜,反射镜也会产生变形或损坏影响图像投影效果,而变焦镜头在冲击下会使轨道损坏,造成镜头卡死,甚至镜头破裂无法使用。


6395568

投影机使用注意事项

2.光学系统灰尘的防护和散热

注意使用环境的防尘和通风散热,不要阻塞投影机

进气口和出风口。由于投影机 LCD板充分散热一般

都有专门的风扇以每分钟几十升空气的流量对其进

行送风冷却,高速气流经过滤尘网后还有可能夹带

微小尘粒,它们相互磨擦产生静电而吸附于散热系

统中,这将对投影画面产生影响。因此,在投影机使用环境中防尘非常重要,一定要严禁吸烟,因烟尘微粒更容易吸附在光学系统中。因此 要经常或定期清洗进风口处的滤尘网 。

目前的多晶硅LCD板都是比较怕高温,较新的机型在LCD板附近都装有温度传感器,当进风口及滤尘网被堵塞,气流不畅时,投影机内温度会迅速升高,这时温度传感器会报警并立即切断灯源电路。所以,保持进风口的畅通,及时清洁过滤网十分必要。

吊顶安装的投影机,要保证房间上部空间的通风散热。当我们吊装投影机后,往往只注意周围的环境,而忘了热空气上升的问题,在天花板上工作的投影机,其周围温度与下面有很大差别,所以,不能忽视这点。


6395568

投影机使用注意事项

2.光学系统灰尘的防护和散热

在投影机开启 和没有完全关闭的时候,不要打扫教室的卫生,打扫卫生的时候尽量先给地面洒水,以减少扬灰,因为扬灰颗粒更小更密更容易由投影机风扇带到机器的内部.


6395568

炸裂的灯泡

投影机使用注意事项

3.灯源部分

目前,大部分投影机使用金属卤素灯,在点亮状态时,灯泡两端电压

60-80V左右,灯泡内气体压力大于10kg/cm,温度则有上千度,灯丝处于半熔

状态。因此,在开机状态下严禁震动,搬移投影机,防止灯泡炸裂, 停

止使用后不能马上断开电源,要让机器散热完成后自动停机 ,在机器散热

状态断电造成的损坏是投影机最常见的返修原因之一。另外,减少开关机

次数对灯泡寿命有益。

正常灯泡


6395568

投影机使用注意事项

4.电路部分

严禁带电插拔电缆,信号源与投影机电源最好同时接地。这是由于当投影机与信号源(如PC机)连接的是不同电源时,两零线之间可能存在较高的电位差。当用户带电插拔信号线或其他电路时,会在插头插座之间发生打火现象,损坏信号输入电路,由此造成严重后果。

切记:不要将接地线和零线接在一起!


6395568

投影机拆卸及除尘

投影机的护养,除尘操作是其中重要的部分

除尘分为普通除尘和深度除尘:

1.普通除尘不涉及光通道部分,包括过滤网、灯泡、镜头外部、主板等不涉及过多拆卸的部位,可以有效解决投影机因灰尘造成的热保护问题。

2.深度除尘包含光通道部分的除尘,包括内部光路,镜头内部、液晶板、DLP芯片、色轮、偏光片等,可以有效改善投影机图像效果,因涉及一些精密部件,建议由专业人士操作。


6395568

拆卸及清洁工具


6395568

松下PT-X260投影机拆卸示意图


6395568

防尘过滤网的拆卸

1. 此款投影机防尘过滤网位于投影机底部,拆卸时要先松开卡扣


6395568

防尘过滤网的拆卸

2. 松开卡口后,按箭头方向取出滤网。然后可对滤网

进行清洁除尘。


6395568

防尘过滤网的拆卸

3. 可使用毛刷、风机、水洗等方式对过滤网清洁

当灰尘不严重时,可用毛刷或风机进行清洁,若比较严重,可以进一步进行水洗,然后晾干。


6395568

防尘过滤网的拆卸

4. 更换清洁过滤网后的投影机滤网计数器复位

滤网使用时,投影机会进行计时,当计时到一定时间后,投影机会有“滤网警告”,提示在屏幕上,因此必须进行计数器复位。


6395568

灯泡的拆卸

1.松开灯泡盖板螺丝

如果机器刚使用过,请在机器完全冷却后拆卸灯泡


6395568

灯泡的拆卸

2.按箭头方向轻推灯泡盖板,取下盖板


6395568

灯泡的拆卸

3.松开灯泡架固定螺丝


6395568

灯泡的拆卸

4.按箭头方向上轻提,取出灯泡架


6395568

灯泡的拆卸

5. 取出灯泡架后,可以对灯泡进行清洁除尘

灯泡面不要接触硬物,以免造成损伤,可先将表面浮尘用风机吹去,然后清洁时可用棉棒蘸少量无水酒精擦拭。切记:灯泡必须在冷却的情况下进行此操作


6395568

投影机常见故障判断及处理

投影机不能开机故障

投影机自动关机故障

影响投影机亮度的原因

笔记本电脑与投影机连接常见故障


6395568

投影机不能开机故障

从投影仪上的指示灯分析

投影机面板上有几个指示灯,要注意下当投影机停机时面板上闪烁的是哪个指示灯.一般的情况,面板上有LAMP(LMP,灯泡指示灯),TMP(温度指示灯),POWER(电源指示灯)等,投影机不同可能有有差别

如果灯泡指示灯闪,一般可能是灯泡故障,

如果温度指示灯闪,可能是机器温度太高,

风扇老化机器散热不够

如果是灯泡和温度灯都闪,可能是机器

的故障,比如机器主板有问题,建议到

专业的维修点进行检测.


6395568

投影机自动关机故障

故障分析:

1、 机内的温度过高,机器因为高温而对机器有损害的情况下会自动关机

2、 灯泡本身的工作温度是有

限度的,有时灯泡的温度过高,

而系统没有检测到,当这个温度

达到灯泡所能承受的极限时,灯

泡也会自己停止工作

3、 灯泡的电极烧坏时也可能出现

自动关机,但一般这种情况是灯泡的工作时间不过3分钟 .


6395568

投影机自动关机快速判断解决方法

1).灯泡老化引起的自动关机。(更换)

2).进风口不良引起的自动关机(滤网过脏)

3).机内温度过高引起的自动关机(温控器.温度传感器)

4).主板.灯电源.主电源不良也会引起自动关机。(更换或维修)

5).风扇转速不良或信号不正常引起

的自动关机(更换或检修 )


6395568

影响投影机亮度的原因

1. 室内光线太强 ,影响投影机的亮度,必须安装窗帘

2.投影机的里面堆积的灰尘太多, 对投影机进行除尘作业

3. 灯泡已经到了使用时限, 必须更换灯泡.

4. 投影机的亮度不够 ,需调节菜单栏的亮度.


6395568

笔记本电脑与投影机连接常见故障


6395568

投影机和笔记本电脑的连接设置

调整笔记本电脑的分辨率和屏幕刷新频率符合投影机输入要求

如果分辨率大于投影机显示的分辨率,屏幕刷新频率高于75赫兹,会造成显示不正常。


6395568

投影机和笔记本电脑的连接设置

将笔记本电脑切换到VGA输出模式

笔记本电脑键盘的左下角ctrl旁边有个Fn+F1~F12

(这12个键有标2个显示器的就是切换的)如果切换后 仍然不正常,可重装一下笔记本电脑显卡的驱动,如果问题不能解决,更换其他笔记本试试。


6395568

笔记本电脑与投影机连接常见故障

一、无画面显示

1. 无法切换图像至投影机

2. 投影机无法显示全屏的图像

1)有的计算机的显示监视器被硬性设置为800*600或 1024*768或其他监视器,在计算机桌面按属性---高级---监视器,添加即插即用监视器,重启电脑即可。

2)笔记本电脑的应用程序未被完全安装,导致部分功能键失效,使图像无法切换

一些特殊的笔记本电脑需要在软件中切换图像


6395568

3)VGA线缆行频、场频线虚焊、掉焊或短路、断路

案例:某学院 使用正常的投影机出现无信号

  经检查VGA线缆后发现13脚(行频)处掉焊,重新焊接后图像出现,恢复正常

此故障出现概率最高!!!!!


6395568

4 )投影机的分辨率不支持

案例:投影机与SVP6000展示台

SVP6000是一款由韩国三星公司生产的VGA输出(输出分辨率高达SXGA)1280*1024的数字展示台,接入投影机后无图像出现。改变展台输出分辨率后图像正常


6395568

二、颜色不正确


6395568

二、颜色不正确

1、 VGA线缆R、G、B接头处虚焊、掉焊、短路、断路

案例:陆军学院PT-X260

计算机信号无红色信号出现,经检查红色信号在1脚处掉焊,重新焊接后恢复正常

2、 R、G、B线头焊错位

(三种颜色都有)

3 、调整投影机菜单

案例:某大学多媒体教室计算机信号红、绿、蓝信号都有,但是颜色明显偏红,调整投影机菜单,将红色减弱,图像恢复正常


6395568

三、图像拖影或出现波纹

案例:

布线完毕测试信号时,计算机信号出现严重的拖影,检查后发现,由于线缆已达25米,分频器放大倍数不够,导致拖影,更换分频器后解决问题。


6395568

零线和地线接反

案例:

布线完毕测试信号时,计算机信号出现网状波纹干扰,检查后发现,零线与地线在投影机电源处接反,导致波纹的出现,反接后解决问题

水平、垂直波纹:------------电源干扰

斜波纹:------------信号串扰


6395568
