  1. Vigorous Broadband Access 陳慶郁 行銷企劃部

  2. Agenda • VoIP 功能 • VoIP 運用 • 居易 VoIP 家族 • 中文設定展示

  3. Call Control and Signaling Signaling and Gateway Control Media Audio/ Video H.323 H.225 H.245 RTCP Q.931 RAS SIP MGCP RTP RTSP TCP UDP IP VoIP 通訊協定

  4. QoS for VoIP • 針對 VoIP 的封包做最佳化處理, 語音品質有保障

  5. CODEC 的選擇 • CODEC 所需的頻寬 CODEC 頻寬 語音資料 封包 需求頻寬 G.711 64K bps 10 ms 80 Bytes 96K bps G.723 6.4K bps 30 ms 24 Bytes 17K bps G.729 8K bps 10 ms 10 Bytes 24K bps G.729 8K bps 60 ms 60 Bytes 13K bps IP Header (20 bytes) UDP Header (8 bytes) RTP Header (12 bytes) 語言資料 40 Bytes

  6. 安全的 VoIP • VoIP over VPN • VoIP 的封包跑在 VPN 的連線中 • sRTP • 針對 VoIP 的語音封包加密 • 與 RTP 相容

  7. Loop Through • 一支話機就可使用打 VoIP 或一般電話 • Internet 斷線時可自動或手動切換到一般電話

  8. SIP Address ( URL ) • 與 E-Mail Address 類似, 格式為 user@host • Example: • user@draytek.org • user@192.168.1.1 • 070205999@sip.ttn.net

  9. VoIP Gateway 互連 • 動態 DNS • 撥號對應表

  10. 透過 SIP 伺服器 • 註冊 SIP 伺服器 ( Ex. draytel.org, iptel.org )

  11. 與 Soft Phone 互連 • 在電腦上安裝軟體, 可透過 SIP 通訊協定, 與其他的 SIP 設備互連

  12. ITSP • 可以做上下車, 與 PSTN 網路互通 ( Ex. TTN 的 Glad Talk )

  13. Cone NAT & STUN

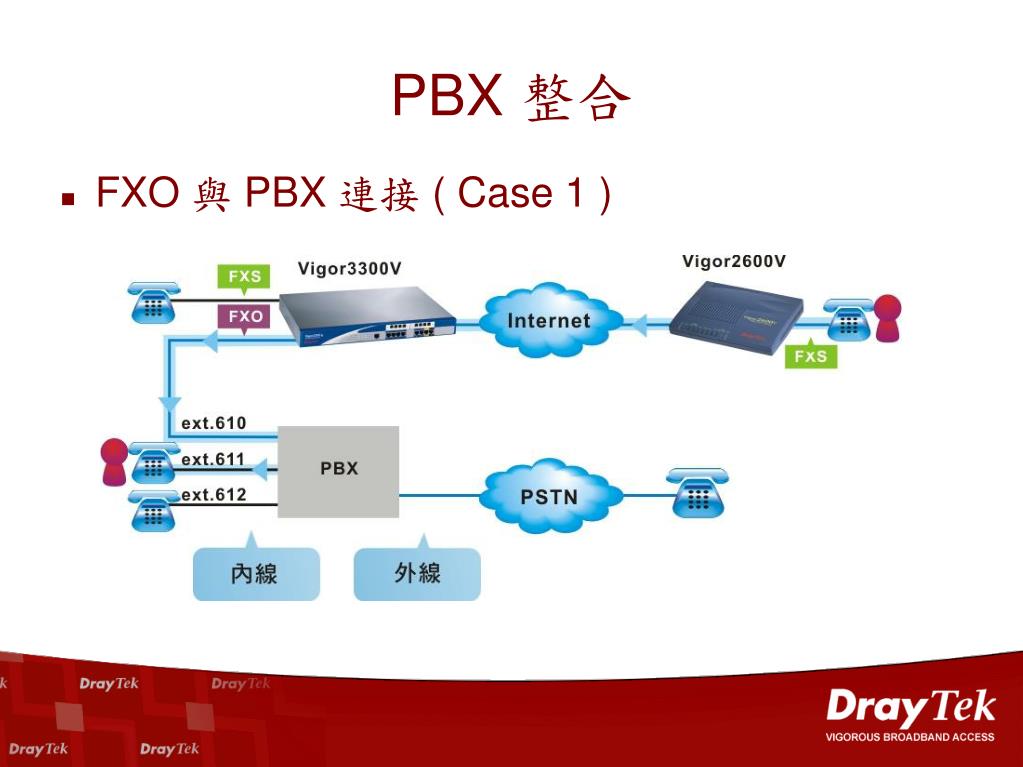

  14. PBX 整合 • FXO 與 PBX 連接 ( Case 1 )

  15. PBX 整合 • FXO 與 PBX 連線 ( Case 2 )

  16. PBX 整合 • FXO 與 PBX 連線 ( Case 3 )

  17. PBX 整合 • FXO 與 PBX 連線 ( Case 4 )

  18. PBX 整合 • FXS 與 PBX 連接 ( Case 1 )

  19. PBX 整合 • FXS 與 PBX 連接 ( Case 2 )

  20. 居易 VoIP 家族

  21. Vigor2900V Vigor2100V FXS 2 1 Loop Through x 1 VPN 32 Tunnels x QoS 全功能 VoIP Firewall 全功能 基本功能 Vigor2900V 與 Vigor2100V 之比較

  22. 中文設定展示

  23. Thank You
