Proceso de puntuación.

Proceso de puntuación. Puntos (+). 1.- Crash test. Medición de dummies. Penaliza (-). 2.- Medición 3D. Penaliza (-). 3.- Inspección. Resultado. Ejemplo. Pecho conductor: 3.805 points. 1.- Crash test. Medición de dummies. Desplazamiento pilar A, penaliza: -0.8. 2.- Medición 3D.

briana
Download Presentation

Proceso de puntuación.

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

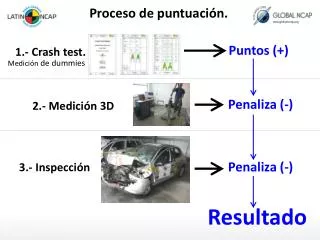

  1. Proceso de puntuación. Puntos (+) 1.- Crash test. Medición de dummies Penaliza (-) 2.- Medición 3D Penaliza (-) 3.- Inspección Resultado

  2. Ejemplo. Pecho conductor: 3.805 points 1.- Crash test. Medición de dummies Desplazamiento pilar A, penaliza: -0.8 2.- Medición 3D Integridad estructural penaliza: -1 3.- Inspección Resultado pecho: 3.805-0.800-1.000 = 2.005

  3. Nuevos protocolos 2013 a 2015: AOP Evaluación de Protección del Ocupante Adulto • Capping. Si tras la inspección post test la cabeza cuello o pecho es rojo entonces el resultado se limita a UNA estrella (previo y posterior a 2013). Pero desde 2013, si en el mismo test se registran mediciones en los ocupantes en los cuales la cabeza, cuello o pecho es rojo previa a la inspección, se pierden todos lo puntos y se califica con CERO estrella

  4. Evaluación de Protección del Ocupante Adulto Puntos y estrellas +1 pto por SBR (recordatorio de cinturones de seguridad) (de acuerdo a protocolo de EN) Solo permitido bajo condición de regiones críticas del cuerpo al menos color naranja Mapeo en rodillas admitido bajo condiciones estrictas: -zonas criticas del cuerpo al menos naranja -no penalizacion por estructura o area baja -cargas de femures limitadas -desplazamientos de rodillas limitados Condiciones: -Al menos 14 puntos en evaluación -Impacto lateral ECE95 y aprobación -SBR -ABS 4 canales

  5. Nuevos protocolos 2013 a 2015: COP Evaluación de Protección del Ocupante Nino • Selección del SRI • Los SRI recomendados deben estar disponibles en los 3 grandes mercados para el modelo testeado: Argentina, Brasil y México • Advertencia de Airbags • Puntos y estrellas 46.00 – 49.00 puntos 5 estrellas 37.00 – 45.99 puntos 4 estrellas 25.00 – 36.99 puntos 3 estrellas 13.00 – 24.99 puntos 2 estrellas 0.01 – 12.99 puntos 1 estrellas 0.00 puntos 0 estrellas

  6. Especificación de modelo para test patrocinado • Tabla de incorporación de equipamiento: ABS, ISOFIX, SBR y desconexión de airbag • Países • Vehículos patrocinados en test con equipo opcional • Selección de vehiculo a testear – test verificacion
