Presentation Transcript


6076521

金相显微镜观察材料结构


6076521

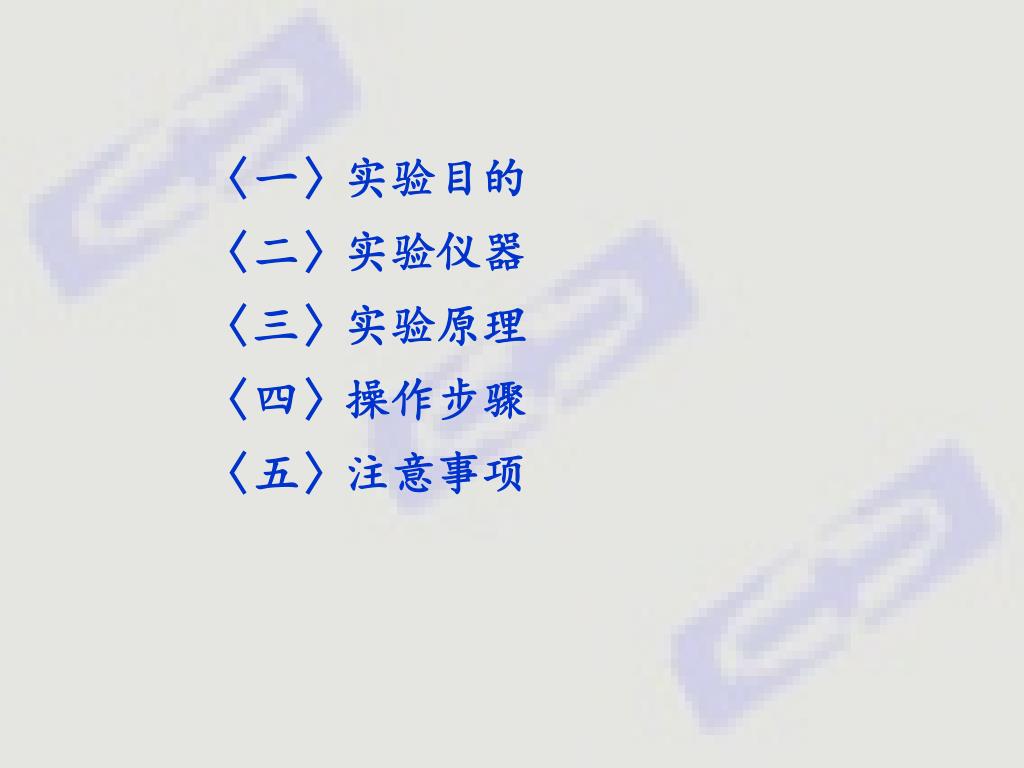

〈一〉实验目的

〈二〉实验仪器

〈三〉实验原理

〈四〉操作步骤

〈五〉注意事项


6076521

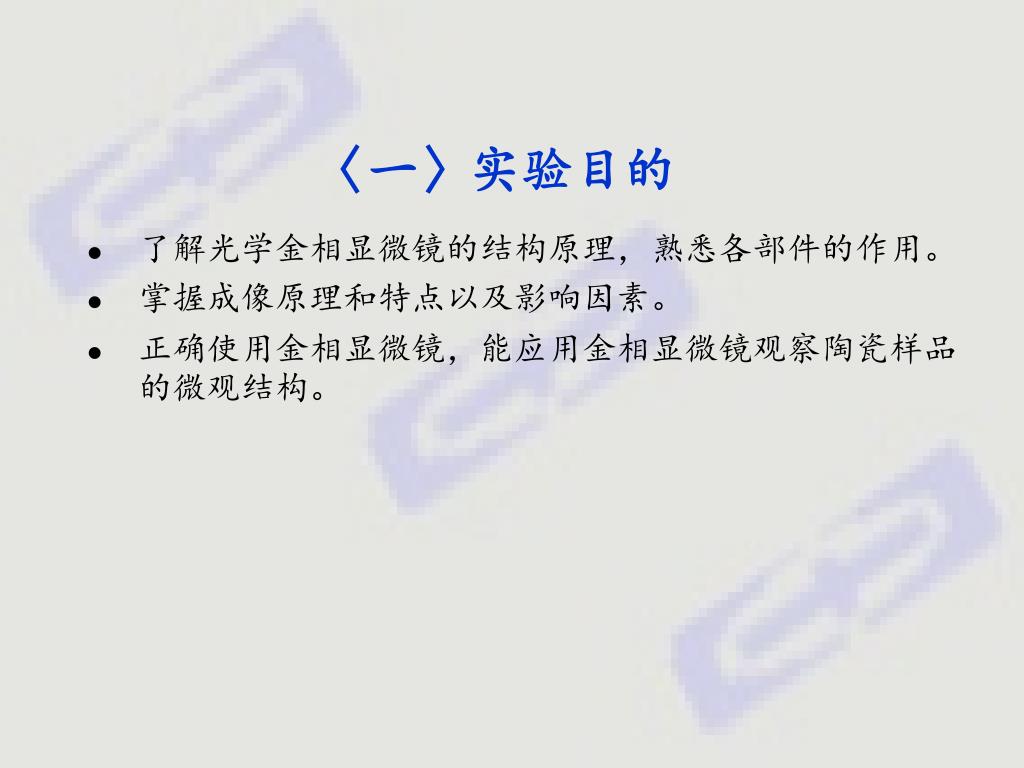

〈一〉实验目的

  • 了解光学金相显微镜的结构原理,熟悉各部件的作用。

  • 掌握成像原理和特点以及影响因素。

  • 正确使用金相显微镜,能应用金相显微镜观察陶瓷样品的微观结构。


6076521

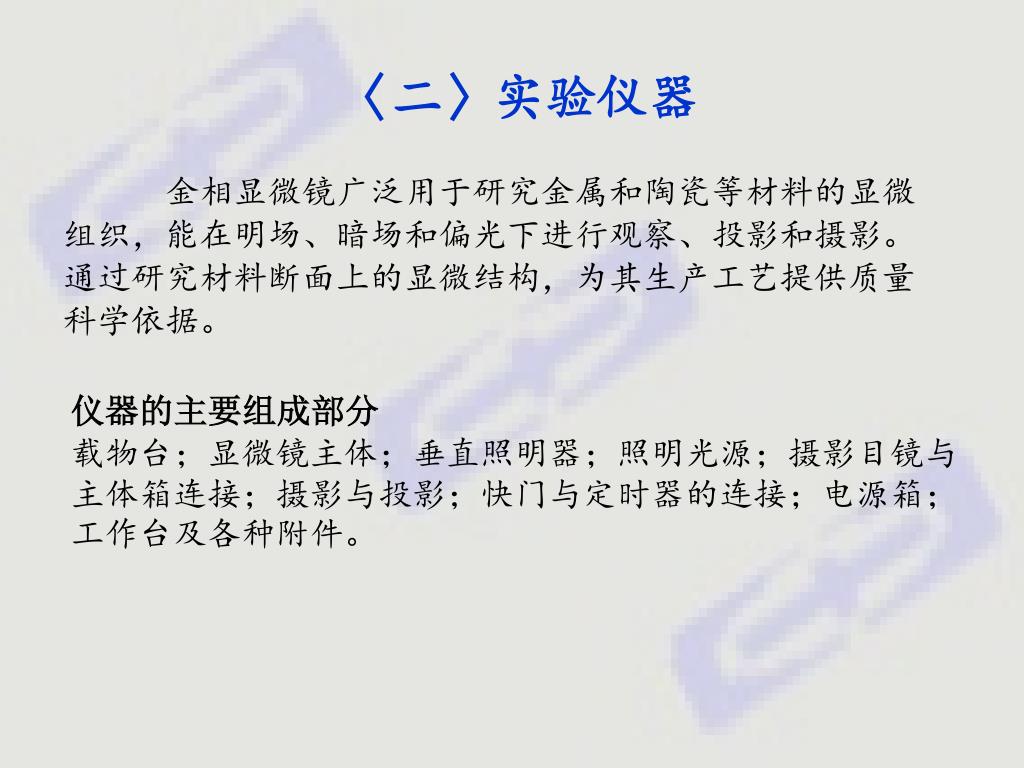

〈二〉实验仪器

   金相显微镜广泛用于研究金属和陶瓷等材料的显微组织,能在明场、暗场和偏光下进行观察、投影和摄影。通过研究材料断面上的显微结构,为其生产工艺提供质量科学依据。

仪器的主要组成部分

载物台;显微镜主体;垂直照明器;照明光源;摄影目镜与主体箱连接;摄影与投影;快门与定时器的连接;电源箱;工作台及各种附件。


6076521

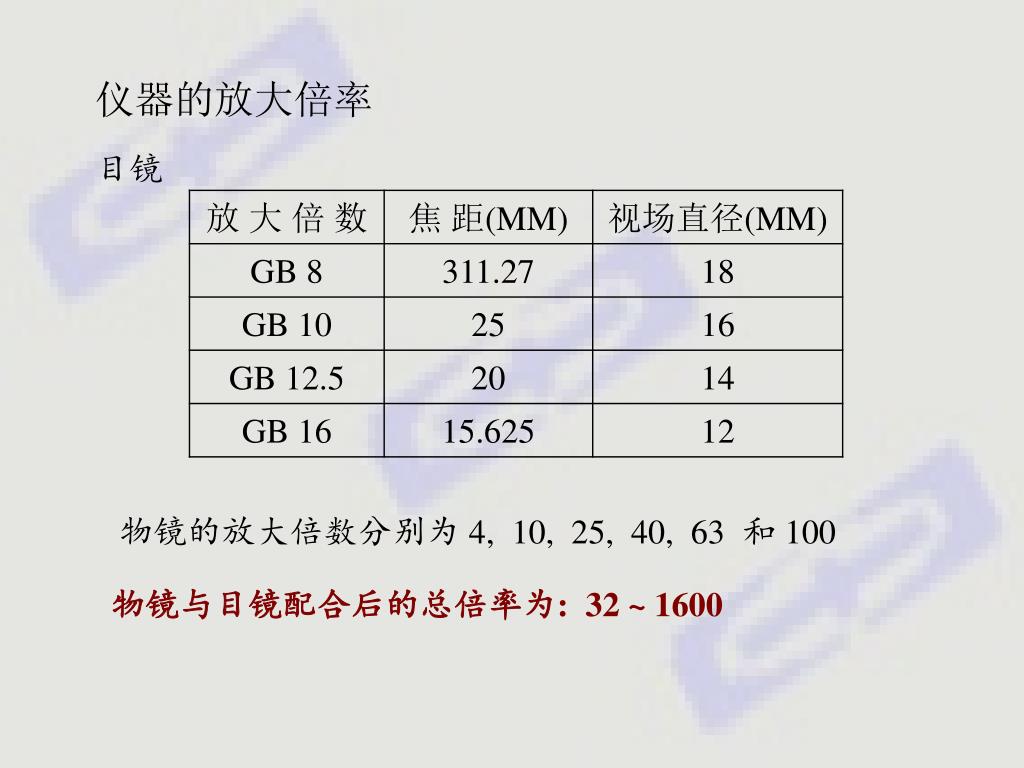

仪器的放大倍率

目镜

物镜的放大倍数分别为 4, 10, 25, 40, 63 和 100

物镜与目镜配合后的总倍率为: 32 ~ 1600


6076521

〈三〉实验原理

  将试样放置在载物台上,由光源发射出来的光线经聚光镜、反射镜、滤光片、聚光镜成象于孔径光阑,再经视场光阑到物镜均匀地照射在试样的表面,光线反射回来又经过补偿透镜和双目棱镜后成像在目镜的焦面上。用双目镜观察在视场内清晰显示出的显微组织,用于研究和分析。观察好后需要投影和摄影时,将反光棱镜旋出,光线经照相目镜再一次成像,即可以在投影屏上得到清晰的像;若需要照像,则把投影反光棱镜移出,光线经照相目镜,直接成象于底片,控制快门可以摄影。


6076521

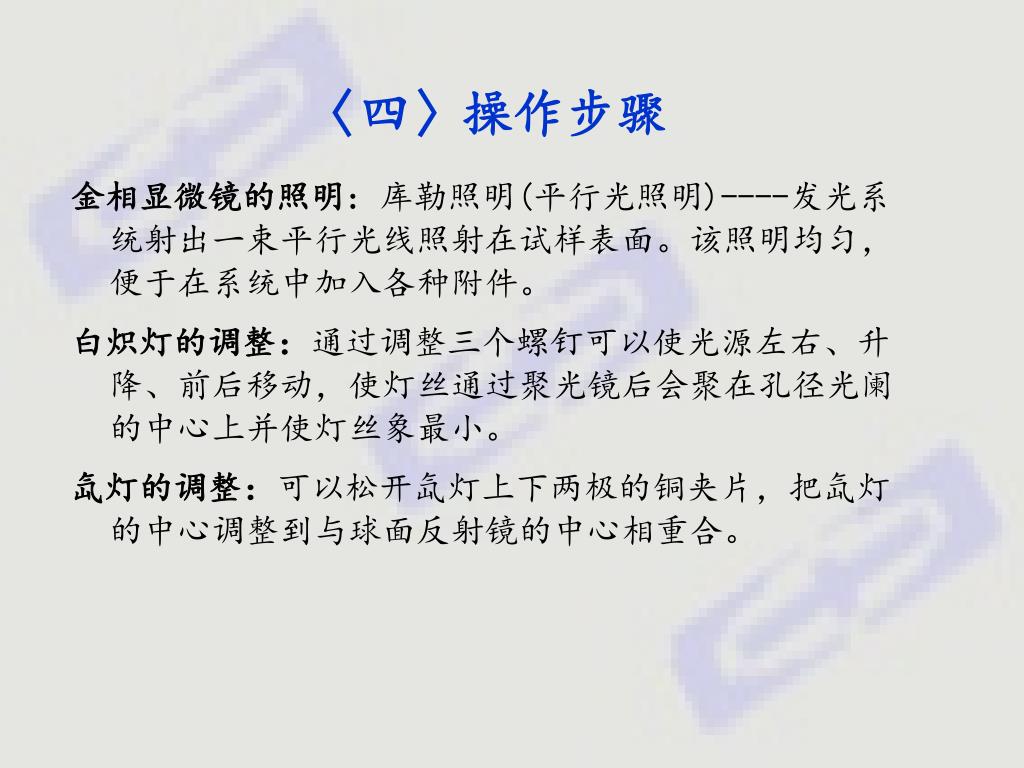

〈四〉操作步骤

金相显微镜的照明:库勒照明(平行光照明)----发光系统射出一束平行光线照射在试样表面。该照明均匀,便于在系统中加入各种附件。

白炽灯的调整:通过调整三个螺钉可以使光源左右、升降、前后移动,使灯丝通过聚光镜后会聚在孔径光阑的中心上并使灯丝象最小。

氙灯的调整:可以松开氙灯上下两极的铜夹片,把氙灯的中心调整到与球面反射镜的中心相重合。


6076521

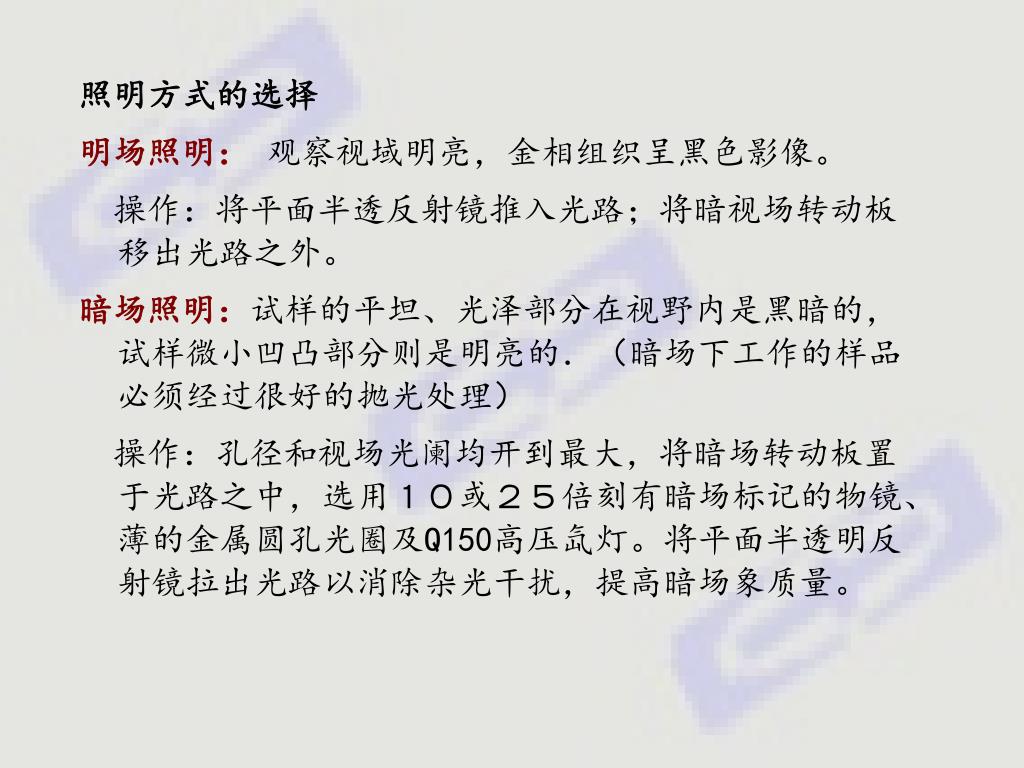

照明方式的选择

明场照明: 观察视域明亮,金相组织呈黑色影像。

 操作:将平面半透反射镜推入光路;将暗视场转动板移出光路之外。

暗场照明:试样的平坦、光泽部分在视野内是黑暗的,试样微小凹凸部分则是明亮的.(暗场下工作的样品必须经过很好的抛光处理)

 操作:孔径和视场光阑均开到最大,将暗场转动板置于光路之中,选用10或25倍刻有暗场标记的物镜、薄的金属圆孔光圈及Q150高压氙灯。将平面半透明反射镜拉出光路以消除杂光干扰,提高暗场象质量。


6076521

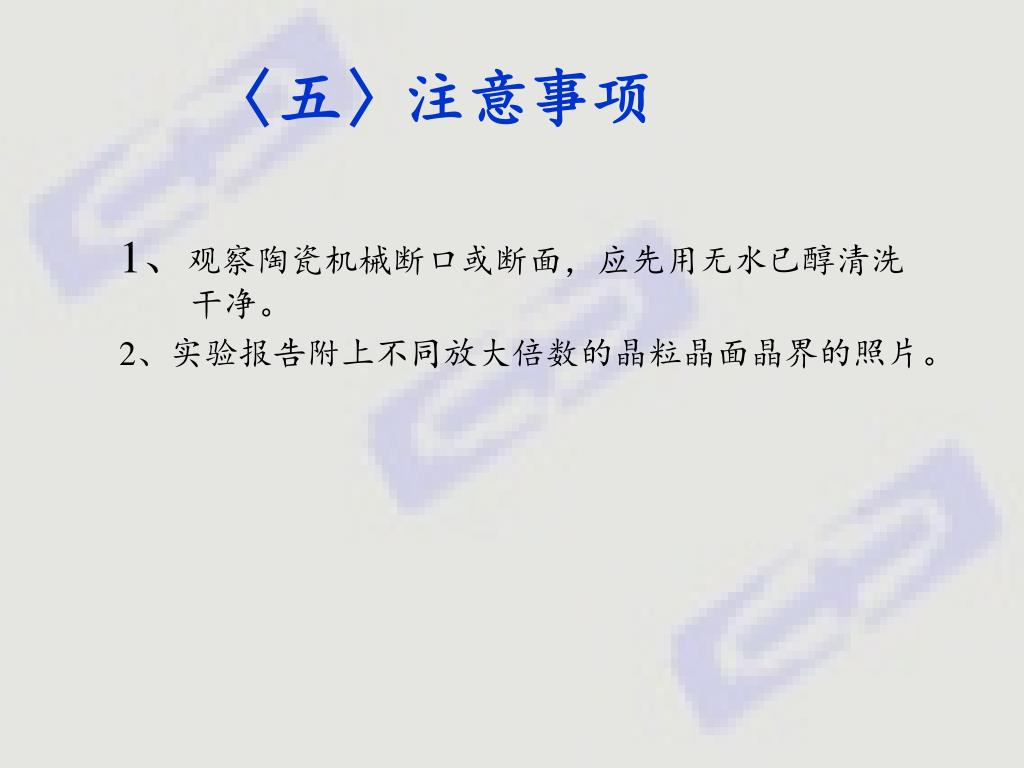

〈五〉注意事项

1、观察陶瓷机械断口或断面,应先用无水已醇清洗干净。

2、实验报告附上不同放大倍数的晶粒晶面晶界的照片。
