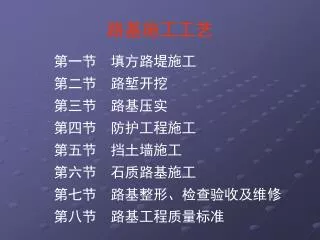

  1. 路基施工工艺 第一节 填方路堤施工 第二节 路堑开挖 第三节 路基压实 第四节 防护工程施工 第五节 挡土墙施工 第六节 石质路基施工 第七节 路基整形、检查验收及维修 第八节 路基工程质量标准

  2. 本章学习要点： 土质路基填挖方案与施工方法，路基压实的意义与机理，影响压实效果的因素，压实的原则与方法、压实标准、压实质量控制与检查；防护工程、重力式挡土墙、混凝土挡土墙的施工；爆破作用原理，炸药、起爆器材的种类和起爆方法，常用的爆破方法和特点；路基的整形、检查验收；路基工程质量标准。

  3. 第一节 填方路堤施工 一.一般规定 1.路堤基底的处理 2.填料选择 3.填土压实 4.路基拓宽时应遵守的要求

  4. CBR CBR是美国加利福尼亚州提出的一种评定基层材料承载能力的试验方法。承载能力以材料抵抗局部荷载压入变形的能力表征，并采用高质量标准碎石的承载能力为标准，以相对值的百分数表示CBR值。这种方法后来也用于评定土基的强度。

  5. 液限与塑限 土由半固态转到可塑状态的界限含水量称为塑限；由可塑状态到流动状态的界限含水量称为液限。土的塑限和液限都可通过试验得到。 视频资料——液塑限联合测定法（11min）

  6. 二.填筑方案与施工方法 （一）分层填筑法 1.水平分层填筑 2.纵坡分层填筑

  7. （二）竖向填筑（横向填筑）法 （三）混合填筑法

  8. 三.不同土质填筑路堤的规定 1.不同土质混合填筑须遵守的规定

  9. 2.填石路基的填筑方法 3.土石路基的混填方法 宕渣

  10. 四.桥涵及结构物的回填 1.填料 2.回填土范围 3.填筑

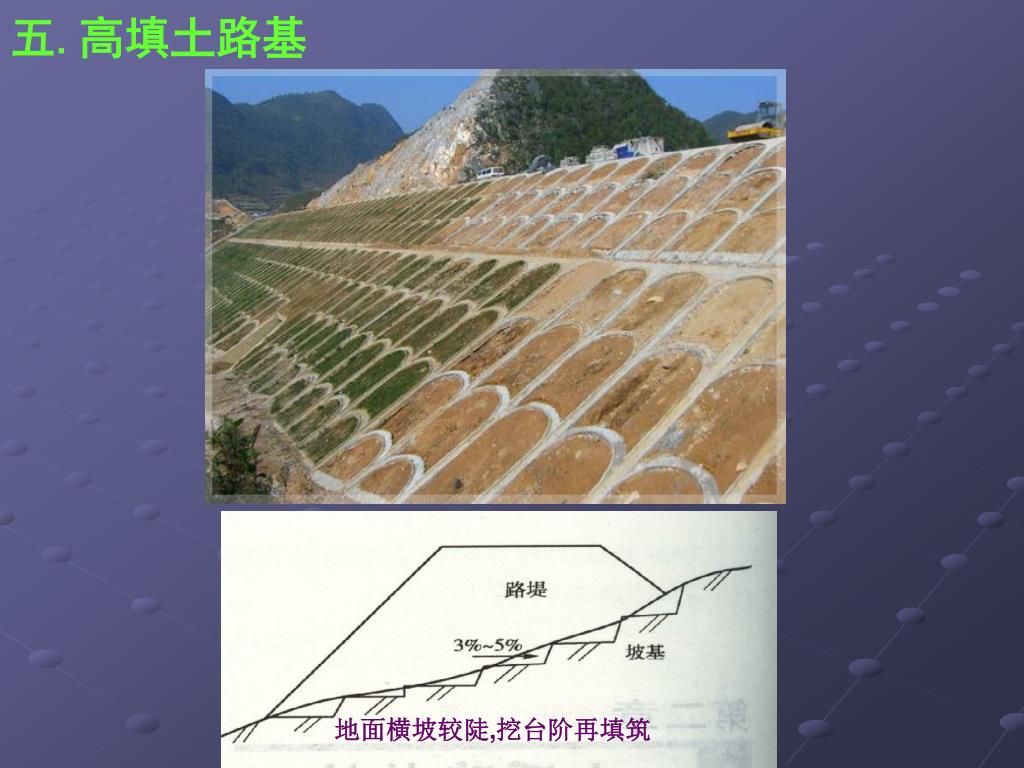

  11. 五.高填土路基 地面横坡较陡,挖台阶再填筑

  12. 第二节 路堑开挖 一.一般规定 1.路堑开挖的规定 2.路堑排水 3.设置支挡工程 4.填挖结合路基、路堑与路堤交界处处理

  13. 二.开挖方案与施工方法 1.全断面横挖法

  14. 2.纵向挖掘法

  15. 3.混合式开挖法

  16. 第三节 路基压实 一.路基压实的意义与机理 1.路基压实的意义 2.路基压实的机理 二.影响压实效果的主要因素 1.含水率对压实效果的影响

  17. 2.土质对对压实效果的影响

  18. 3.压实功能对压实效果的影响

  19. 4.压实机具和方法对压实效果的影响 5.压实厚度对压实效果的影响

  20. 三.路基压实标准 （一）土质路基压实标准 1.压实度 2.土质路基压实度标准 （二）填石路堤压实标准 ——空隙率法 四.压实原则与方法

  21. 五.压实质量控制与检查 （一）路基压实工作的控制 1.含水率控制 2.填石路堤压实质量控制 3.土质路基压实质量控制 （二）土质路基压实质量检测方法

  22. 第四节 防护工程施工 一.一般规定 (一)边沟 1.设置位置 在路堑、零填挖路基的路肩外侧或矮路堤的坡脚外侧。 2.设置作用 用以汇集和排除路基范围内和流向路基的少量地面水。 3.设置要求 不需要进行水文和水力计算，选用标准横断面形式。

  23. 二.路基坡面防护 （一）植物防护 1.植被防护 2.三维植被网防护 3.湿法喷播 4.客土喷播 （二）骨架植物防护 1.浆砌片石或水泥混凝土骨架植物护坡 2.多边形水泥混凝土空心块植物护坡 3.锚杆混凝土框架植物护坡

  24. （三）工程防护 1.灌浆及勾缝 2.封面 3.捶面 4.单层干砌片石护坡 5.浆砌片石护坡 6.浆砌片石护面墙 7.喷浆及喷射混凝土 8.挂网喷射

  25. 三.路基冲刷防护 （一）路基边坡坡岸直接防护 1.抛石防护 2.干砌片石 3.浆砌片石护坡 4.石笼防护 （二）路基冲刷的间接防护 1.导流构造物 2.改河道防护

  26. 第五节 挡土墙施工 一.浆砌片（块）石 (一)材料要求 1.石料 2.砂浆 (二)重力式挡土墙的砌筑 1.浆砌片石 2.浆砌块石 3.料石砌筑 4.墙顶 5.基础 6.排水设施 7.墙背材料

  27. 二.混凝土挡土墙 1.基础施工 2.墙体钢筋及混凝土施工

  28. 三.加筋土挡土墙施工 1.基础施工 2.控制放线 3.施工程序

  29. 第六节 石质路基施工 山区公路土石方工程中，爆破是应用最为广泛、最为有效的一种破岩手段。 施工人员正在钻孔

  30. 钻孔工人正在进行光面爆破的钻孔

  31. 某经 过 光 面 爆 破 的 岩 石

  32. 某 待 爆 破 的 山 体

  33. 某 山 体 爆 破

  34. 某土石方爆破后形成的爆堆

  35. 一.爆破作用原理 （一）药包在无限介质内的爆破作用

  36. （二）药包在有限介质内爆破作用与爆破漏斗

  37. 二.炸药种类和起爆方法 （一）炸药种类 1.起爆炸药 2.主要炸药 （二）起爆材料及起爆方法 1.起爆器材 （1）火雷管 （2）电雷管 2.起爆方法 （1）电力起爆法 （2）导火索及火花起爆法、 （3）传爆线及传爆线起爆法

  38. 三.综合爆破方法 （一）爆破的类型 1.中小型爆破 （1）钢钎炮（眼炮） （2）药壶炮（烘堂炮） （3）猫洞炮（蛇穴炮） 2.大爆破 3.微差爆破 4.光面爆破与预裂爆破 （二）选用各种爆破方法的基本原则

  39. 四.爆破施工 1.施工前准备工作 2.竖井、导洞和药室的开挖 3.爆破前的准备工作 4.爆破 5.瞎炮处理 6.清理危石和堑内石方 7.石质路堑边坡清刷及路床检验、 8.开外石方的清运及第二次爆破

  40. 五.岩石破碎的非钻爆法

  41. 第七节 路基整形、检查验收及维修 一.路基整形 一.检查与验收 三.路基维修

  42. 第八节 路基工程质量标准 一.路基土石方工程 1.土方工程 2.石方工程 3.土石路基 4.路肩 5.软土地基处治 6.土工合成材料处治

  43. 二.排水工程 1.土质边沟、排水沟、截水沟 2.浆砌边沟、排水沟、截水沟 3.排水渗沟 4.排水泵站 5.倒虹吸涵管 三.挡土墙、防护及其他砌筑工程 （一）挡土墙 1.砌石挡土墙 2.混凝土挡土墙 3.加筋土挡土墙 （二）锥、护坡
