1. רוח ישראלית וטורבינות - איך עושים מזה כסף יוסי ון זוהרן לוויתן אנרג'י 054-9730029 077-2285111 E209 Jvanzwaren@leviathanenergy.com www.leviathanenergy.com

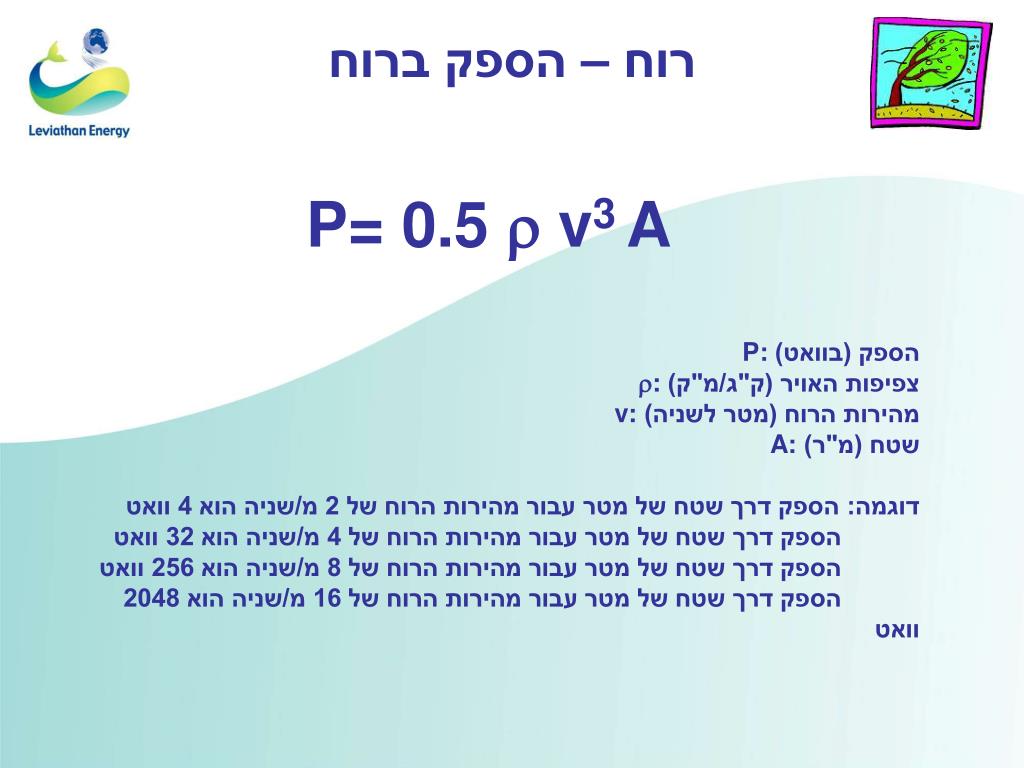

2. רוח – הספק ברוח P= 0.5  v3 A P: הספק (בוואט) :צפיפות האויר (ק"ג/מ"ק) v: מהירות הרוח (מטר לשניה) A: שטח (מ"ר) דוגמה: הספק דרך שטח של מטר עבור מהירות הרוח של 2 מ/שניה הוא 4 וואט הספק דרך שטח של מטר עבור מהירות הרוח של 4 מ/שניה הוא 32 וואט הספק דרך שטח של מטר עבור מהירות הרוח של 8 מ/שניה הוא 256 וואט הספק דרך שטח של מטר עבור מהירות הרוח של 16 מ/שניה הוא 2048וואט

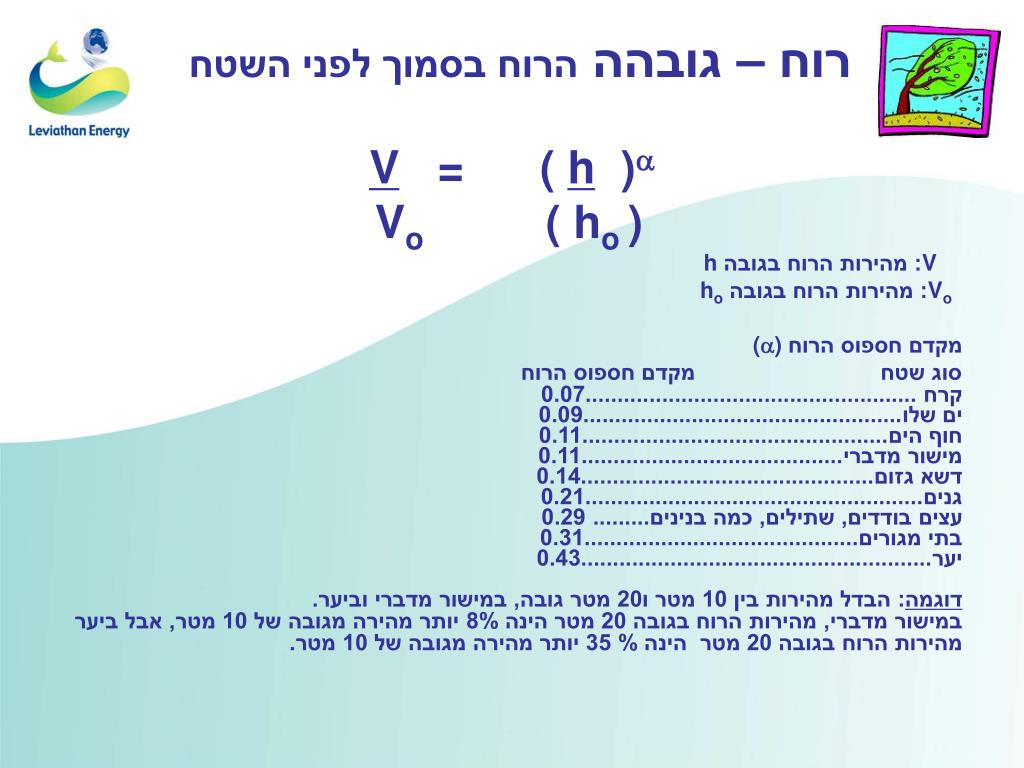

3. רוח – גובהה הרוח בסמוך לפני השטח V = ( h ) Vo ( ho ) V: מהירות הרוח בגובה h Vo : מהירות הרוח בגובה ho מקדם חספוס הרוח () סוג שטח מקדם חספוס הרוח קרח ....................................................0.07 ים שלו..................................................0.09 חוף הים................................................0.11 מישור מדברי.........................................0.11 דשא גזום..............................................0.14 גנים.....................................................0.21 עצים בודדים, שתילים, כמה בנינים......... 0.29 בתי מגורים...........................................0.31 יער.......................................................0.43 דוגמה: הבדל מהירות בין 10 מטר ו20 מטר גובה, במישור מדברי וביער. במישור מדברי, מהירות הרוח בגובה 20 מטר הינה 8% יותר מהירה מגובה של 10 מטר, אבל ביער מהירות הרוח בגובה 20 מטר הינה % 35 יותר מהירה מגובה של 10 מטר.

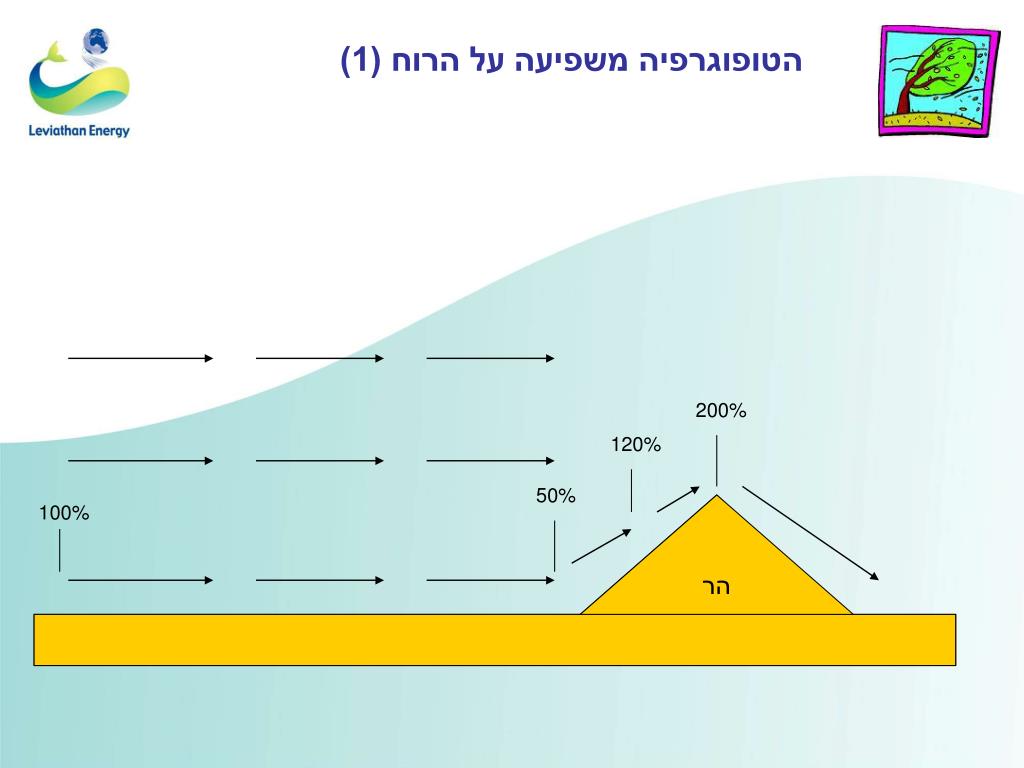

4. הטופוגרפיה משפיעה על הרוח (1) 200% 120% 50% 100% הר

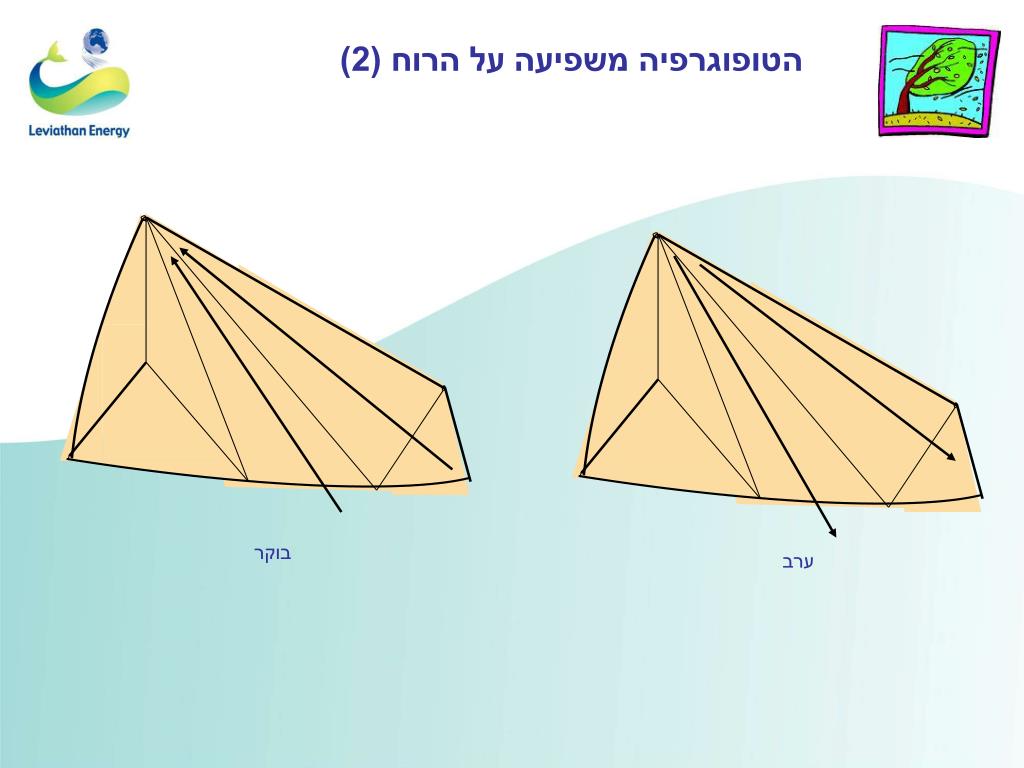

5. הטופוגרפיה משפיעה על הרוח (2) בוקר ערב

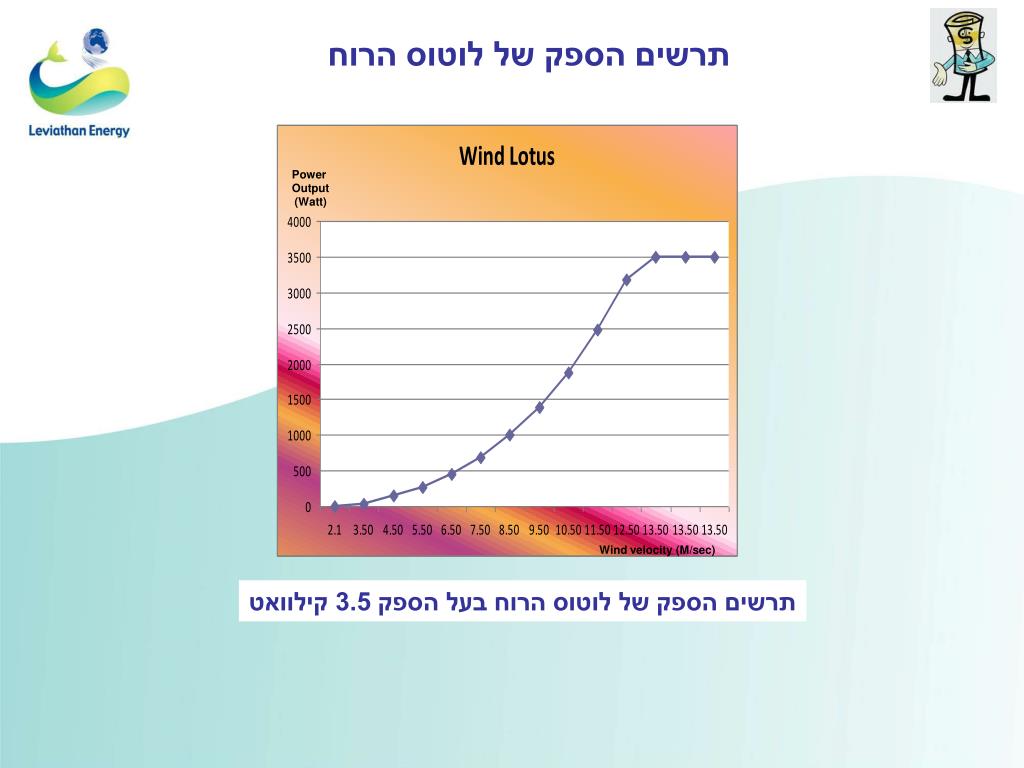

6. תרשים הספק של לוטוס הרוח Power Output (Watt) Wind velocity (M/sec) תרשים הספק של לוטוס הרוח בעל הספק 3.5 קילוואט

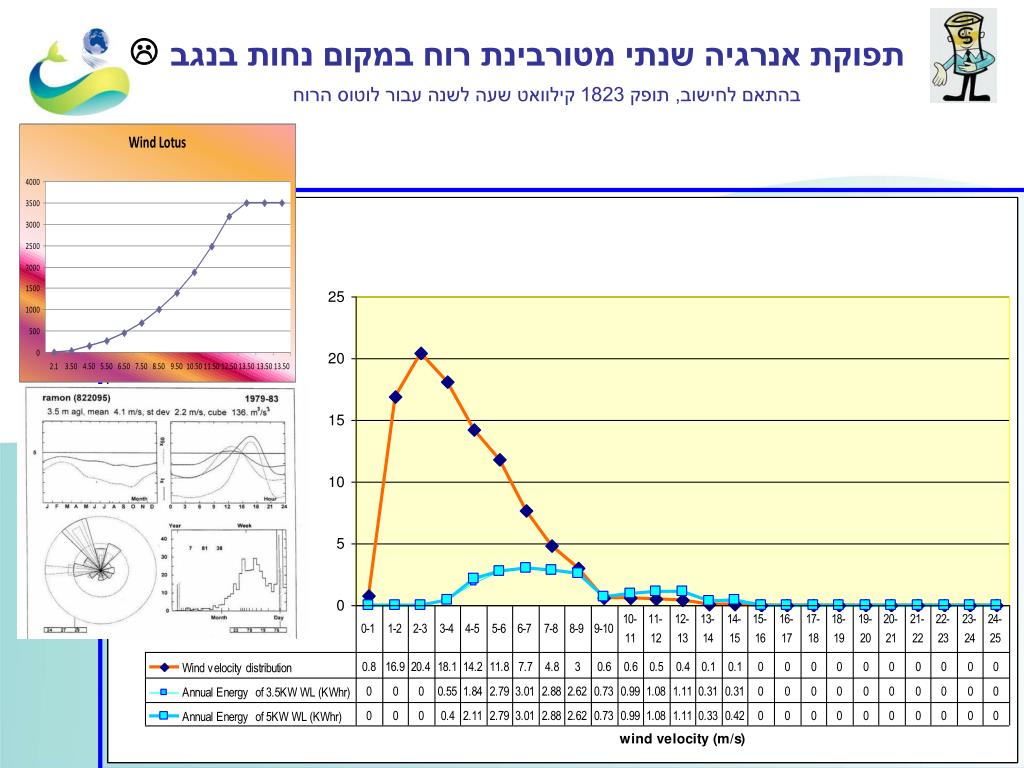

7. L תפוקת אנרגיה שנתי מטורבינת רוח במקום נחות בנגב בהתאם לחישוב, תופק 1823 קילוואט שעה לשנה עבור לוטוס הרוח

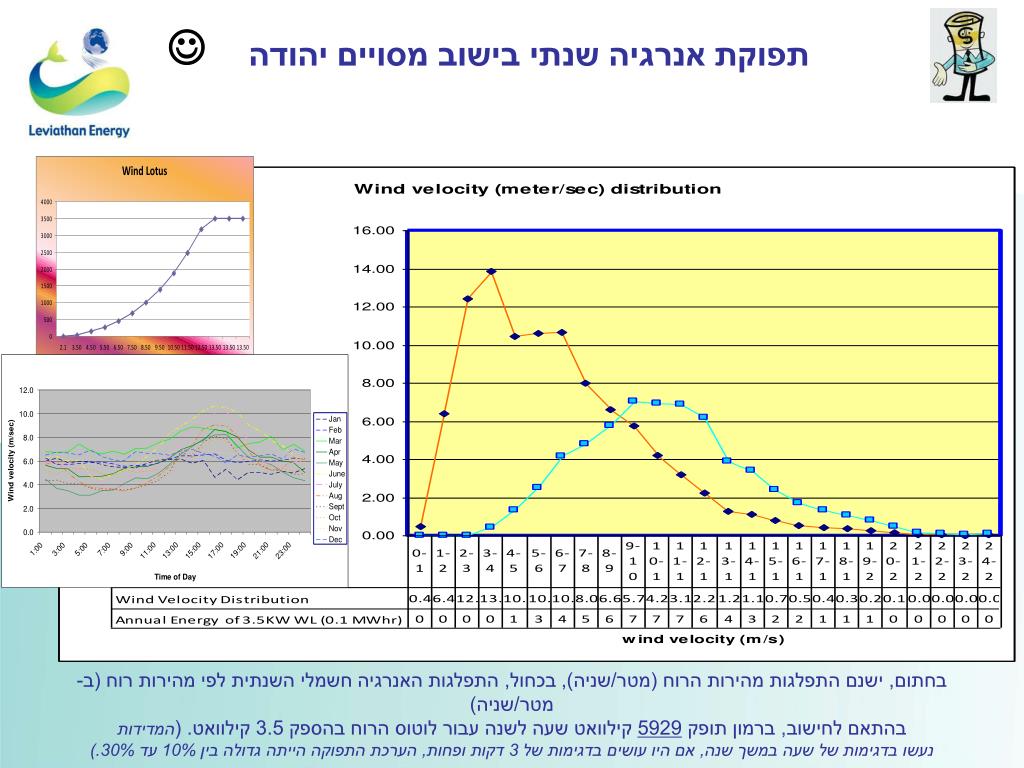

8. J תפוקת אנרגיה שנתי בישוב מסויים יהודה בחתום, ישנם התפלגות מהירות הרוח (מטר/שניה), בכחול, התפלגות האנרגיה חשמלי השנתית לפי מהירות רוח (ב- מטר/שניה) בהתאם לחישוב, ברמון תופק 5929 קילוואט שעה לשנה עבור לוטוס הרוח בהספק 3.5 קילוואט. (המדידות נעשו בדגימות של שעה במשך שנה, אם היו עושים בדגימות של 3 דקות ופחות, הערכת התפוקה הייתה גדולה בין 10% עד 30%.)

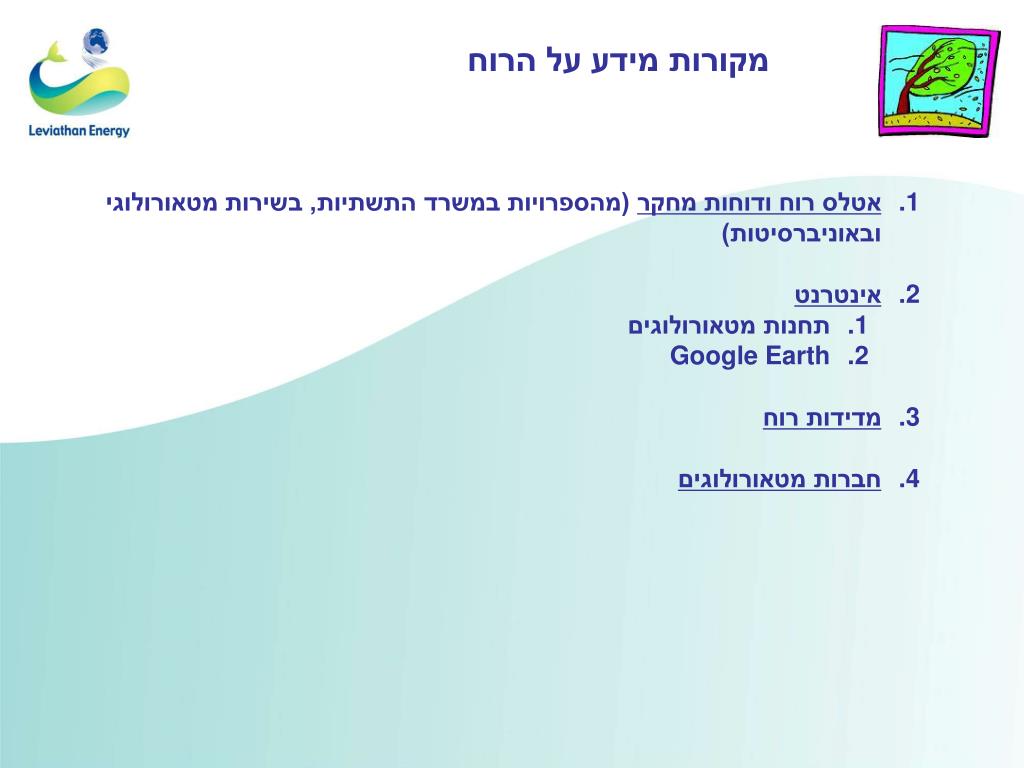

9. מקורות מידע על הרוח • אטלס רוח ודוחות מחקר (מהספרויות במשרד התשתיות, בשירות מטאורולוגי ובאוניברסיטות) • אינטרנט • תחנות מטאורולוגים • Google Earth • מדידות רוח • חברות מטאורולוגים

10. אטלס רוח ודוחות מחקר (משרד התשתיות, שירות מטאורולוגי ואוניברסיטות)

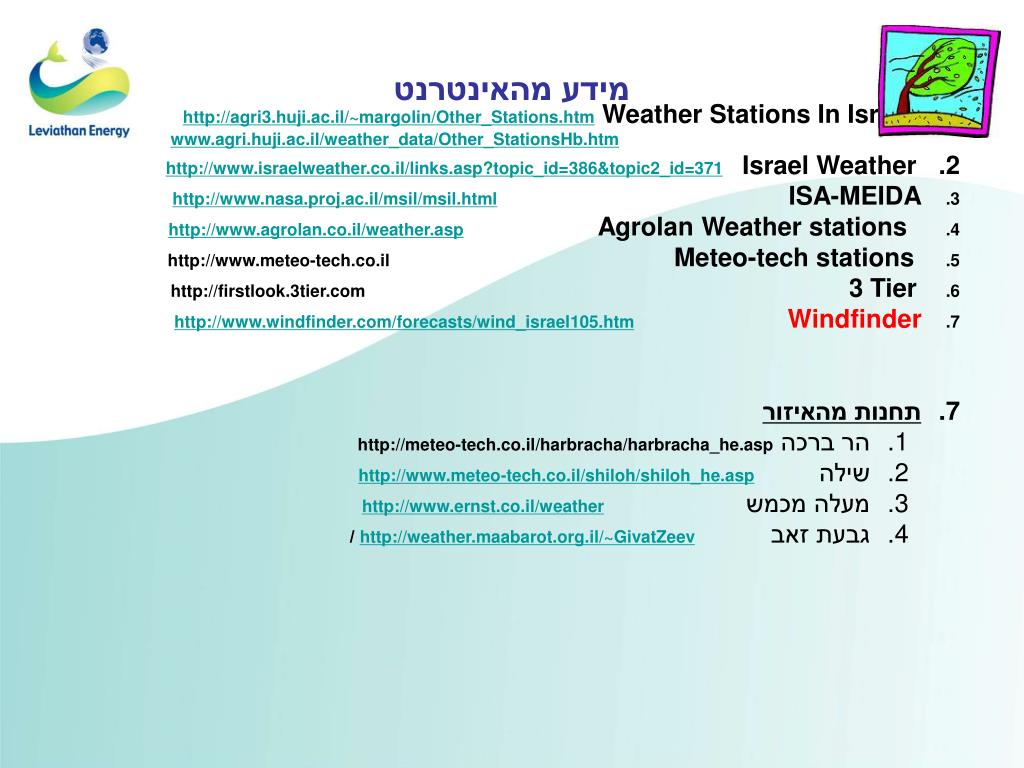

11. מידע מהאינטרנט • Weather Stations In Israel http://agri3.huji.ac.il/~margolin/Other_Stations.htm • www.agri.huji.ac.il/weather_data/Other_StationsHb.htm • Israel Weatherhttp://www.israelweather.co.il/links.asp?topic_id=386&topic2_id=371 • http://www.nasa.proj.ac.il/msil/msil.html ISA-MEIDA • http://www.agrolan.co.il/weather.asp Agrolan Weather stations • http://www.meteo-tech.co.ilMeteo-tech stations • http://firstlook.3tier.com 3 Tier • http://www.windfinder.com/forecasts/wind_israel105.htmWindfinder • תחנות מהאיזור • הר ברכה http://meteo-tech.co.il/harbracha/harbracha_he.asp • שילהhttp://www.meteo-tech.co.il/shiloh/shiloh_he.asp • מעלה מכמש http://www.ernst.co.il/weather • גבעת זאב http://weather.maabarot.org.il/~GivatZeev/

12. 3 Tier אטלס רוח מחברת

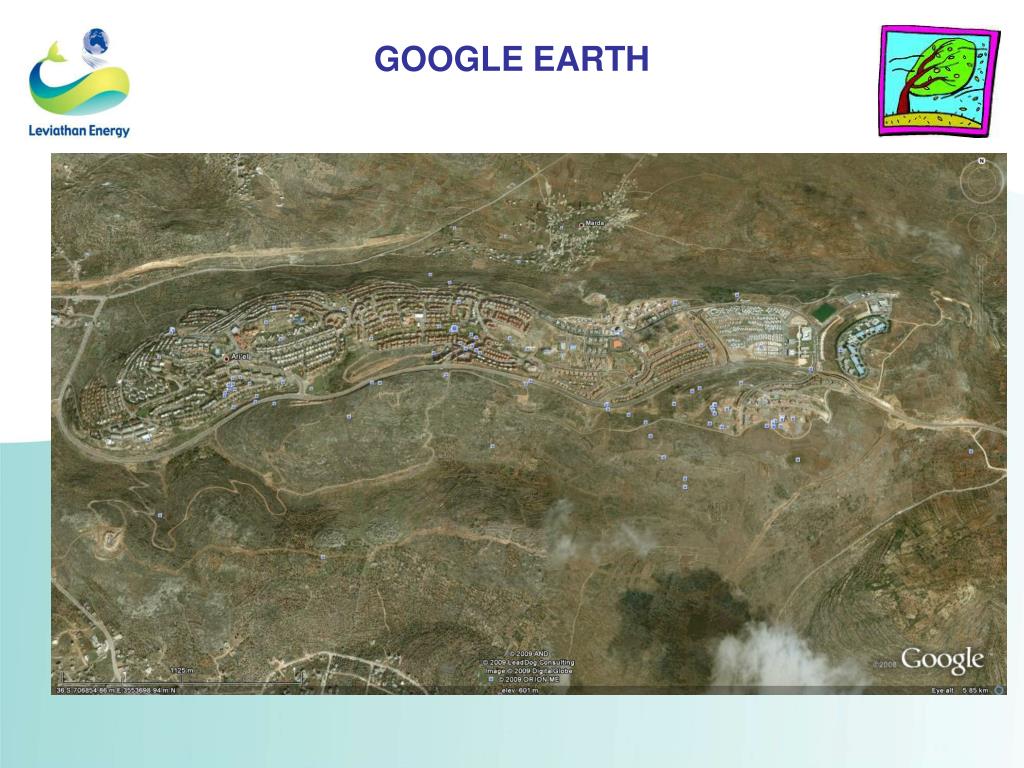

13. GOOGLE EARTH

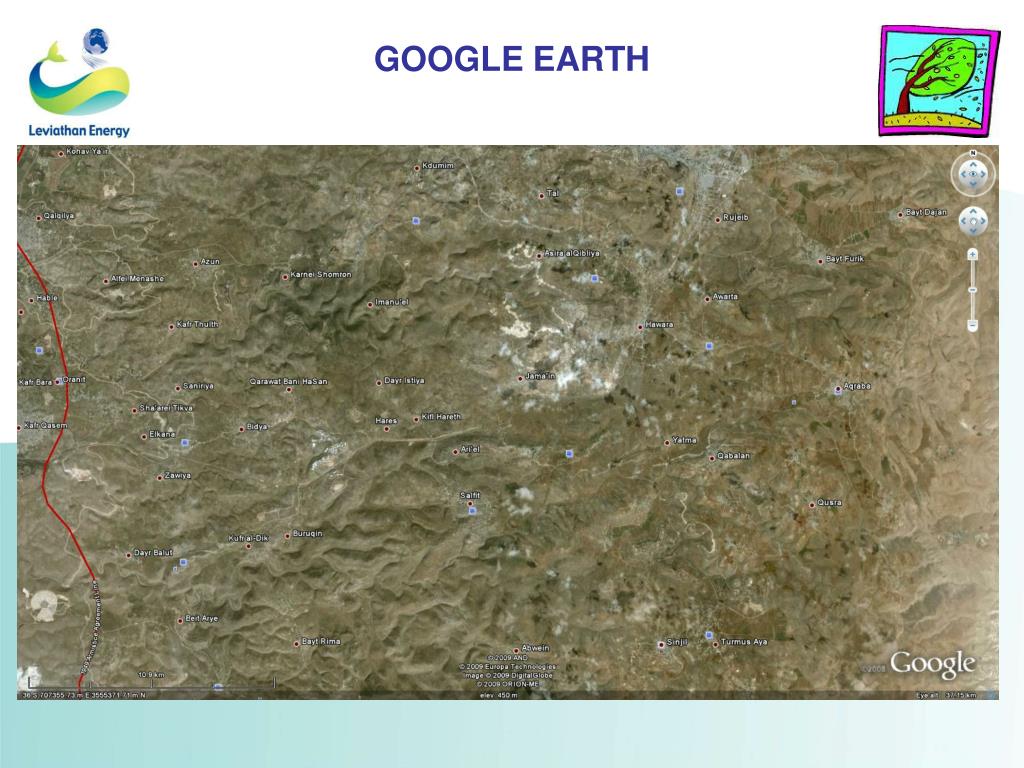

14. GOOGLE EARTH

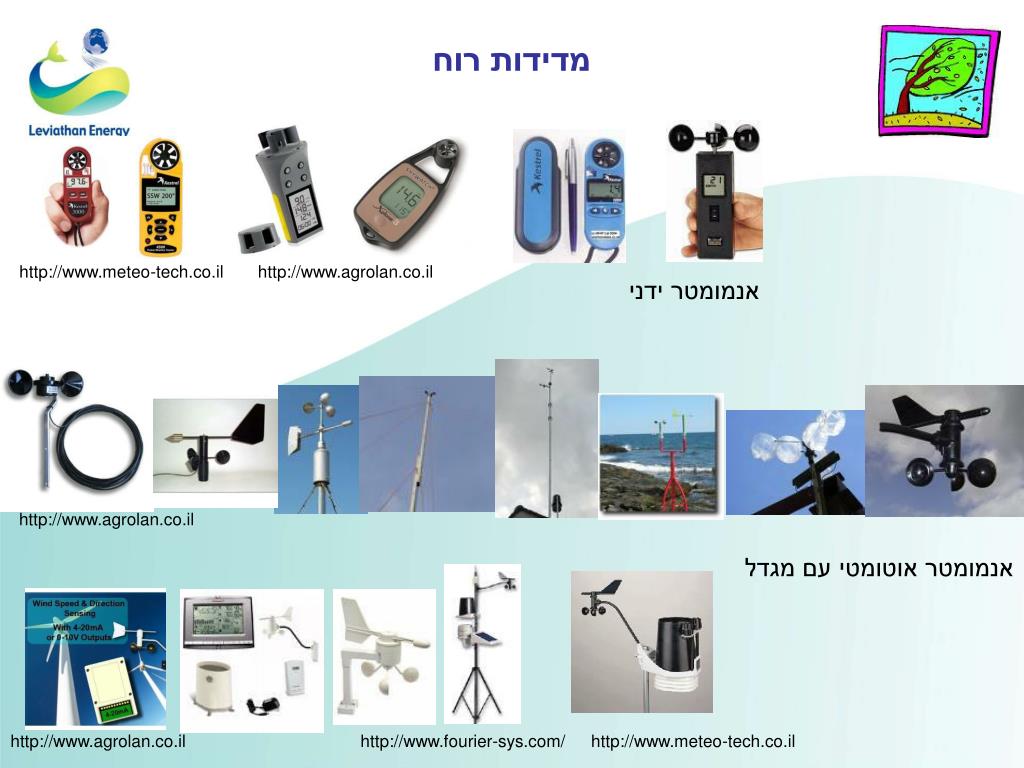

15. מדידות רוח http://www.meteo-tech.co.il http://www.agrolan.co.il אנמומטר ידני http://www.agrolan.co.il אנמומטר אוטומטי עם מגדל http://www.agrolan.co.il http://www.fourier-sys.com/ http://www.meteo-tech.co.il
