Presentation Transcript


Thermodynamique et mod les thermiques

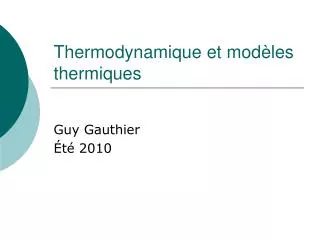

Thermodynamique et modèles thermiques

Guy Gauthier

Été 2010


Notions d nergie

Notions d’énergie

Énergie totale

Niveau macroscopique

Énergie cinétique

Énergie potentielle

Niveau microscopique

Énergie interne


L nergie totale

L’énergie totale

  • L’énergie totale d’un système est définie comme étant la somme de:

    • L’énergie interne;

    • L’énergie cinétique;

    • L’énergie potentielle.


Nergie cin tique

Énergie cinétique

  • L’énergie cinétique est associée au mouvement.

  • Elle s’exprime par l’équation suivante:


Nergie potentielle

Énergie potentielle

  • L’énergie potentielle est associée à de l’énergie stockée et qui peut être utilisée.

  • Elle s’exprime par l’équation suivante:


L nergie interne

L’énergie interne

Énergie interne

Niveau microscopique

Agitation thermique

Température

Chimie

Énergie de liaison

Énergie nucléaire


Ainsi

Ainsi…

  • Mécanique des fluides:

    • Énergie au niveau macroscopique;

  • Réactions chimiques:

    • Énergie au niveau microscopique;

  • Transfert de chaleur:

    • Agitation thermique.


Nergie par unit de masse

Énergie par unité de masse

  • Dans certains modèles il peut être plus facile de représenter l’énergie par unité de masse.

    • Ainsi:

      • Énergie totale:

      • Énergie cinétique:

      • Énergie potentielle:


Hypoth se simplificatrice

Hypothèse simplificatrice

  • Pour la majorité des procédés chimiques, les termes d’énergie cinétique et d’énergie potentielle sont négligés.

    • Leur contribution est de 2 ordres de grandeur inférieure à l’énergie interne.


Vers la d finition de l enthalpie

Vers la définition de l’enthalpie

  • Transformation isobare (P=cte):

    • Échange de chaleur et travail Qp;

    • Force de pression Wf,p.

  • Premier principe:

    • Variation d’énergie interne:


A pression constante

A pression constante

  • Travail des forces de pression:

  • Ainsi:

Enthalpie


Enthalpie

Enthalpie

  • Dans le cas des fluides, on utilise l’enthalpie pour représenter l’énergie.

  • Elle se définit par:

  • Par abus de langage:

    • Chaleur  enthalpie.


Enthalpie1

Enthalpie

  • Par mole:

  • Par unité de masse:


Exemple

Comment utiliser ces informations en modélisation

Exemple


Exemple1

Exemple

  • Soit un réservoir isolé thermiquement pour éviter les pertes. Ce réservoir est traversé par un liquide qui sera chauffé par un élément chauffant.

    • Ce liquide sera mélangé pour assurer que la température soit uniforme dans le réservoir.


Bilan mati re

Bilan matière

  • Masse dans le réservoir = masse entrante – masse sortante :

    • Si changement de densité négligeable et changement de volume nul :


Bilan nerg tique

Bilan énergétique

  • Accumulation d’énergie :

Énergie totale

- Liquide entrant

Énergie totale

- Liquide sortant

Énergie injectée par l’élément chauffant

Travail fait sur le système


Bilan nerg tique1

Bilan énergétique

  • Accumulation d’énergie :

  • L’énergie cinétique et l’énergie potentielle sont négligées:

Énergie interne


Le travail fait sur le syst me

Le travail fait sur le système

  • Combinaison de l’énergie du mélangeur et de l’énergie pour amener le liquide dans le réservoir et le sortir du réservoir:


Le travail fait sur le syst me1

Le travail fait sur le système

  • Combinaison de l’énergie du mélangeur et de l’énergie pour amener le liquide dans le réservoir et le sortir du réservoir:

  • Donc :

Enthalpie


Enthalpie totale

Enthalpie totale

  • Équation de l’enthalpie totale :

  • Donc, en isolant l’énergie interne et en dérivant :


Simplification

Simplification

  • Or:

  • Si le volume est constant et que la variation de la pression moyenne peut être négligée, alors :


Simplification suite

Simplification (suite)

  • Ce qui mène à :


Simplification suite1

Simplification (suite)

  • Comme la densité est supposée constante et les débits sont les mêmes (car volume constant), alors :


Enthalpie totale revisit e

Enthalpie totale revisitée

  • Le terme d’enthalpie totale est :

  • S’il n’y a pas de changement de phase :

Température de référence


Retour sur le bilan nerg tique

Retour sur le bilan énergétique

  • Le terme d’enthalpie totale est :

    • Puisque la densité et le volume sont constants :


Retour sur le bilan nerg tique suite

Retour sur le bilan énergétique (suite)

  • Puis :

  • Négligeant l’effet du mélangeur :

1


En r gime permanent

En régime permanent

  • Température de sortie en régime permanent :

    • On bâtira le modèle sur l’écart entre le système et son régime permanent.

    • Note: Ti est assumé constant.

2


Mod le bas sur les variations

Modèle basé sur les variations

  • Combinant et la température de sortie en régime permanent est:

  • En posant :

1

2


Passage aux quations d tat

Passage aux équations d’état

  • Alors:


Transformation de laplace

Transformation de Laplace

  • Cela donne :

    • Système de 1er ordre (normal car il n’y avait qu’un seul état).


Et si t i n tait pas constant perturbation

Et, si Ti n’était pas constant (perturbation)

  • On aurait alors eu en régime permanent:

  • Ce qui aurait mené à :


Mod le am lior

Modèle amélioré

  • Posant:

  • Les équations du modèle deviennent :


Transformation de laplace1

Transformation de Laplace

  • Cela donne :


Exemple num rique

Exemple numérique

  • Si F = 10 pi3/min, V = 20 pi3, ρ = 62.5 lbs/pi3, cp = 1 BTU/lb/°F, alors on fait face à ce système :


Simulation

Simulation

  • Résultats:


On reverra ces quations thermiques bient t

Qu’en sera-t-il des réactions chimiques endothermiques ou exothermiques ?

On reverra ces équations thermiques bientôt !!!
