7 ui low level api

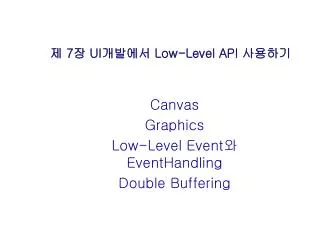

제 7장 UI개발에서 Low-Level API 사용하기

Canvas

Graphics

Low-Level Event와 EventHandling

Double Buffering


1 canvas class

1. Canvas class

  • Low-Level API의 종류

    -Canvas :그래픽 작업 실행하고 low-level event가 전달되는 클래스.

    -Graphics : 문자열과 이미지, 도형을 그리고 채우는데 사용하는 클래스.


1 1 paint

1-1. paint() 메소드

  • 1. 기능: Canvas에 이미지 등을 그린다.

  • 2. 사용방법 : abstract class인 Canvas class를 상속 받아 이 메소드를 구현해야

  • javax.microedition.lcdui.Canvas

  • public abstract class Canvas extends Displayable

  • protected abstract void paint(Graphicsg).


1 2 canvas size

1-2. Canvas size

  • 메소드

    int getHeight()

    Gets height of the displayable area in pixels.

    int getWidth()Gets width of the displayable area in pixels.


1 3 event

1-3. Event

  • 1. addCommand() 사용해서 Canvas에 command추가-setCommandListener()메소드 사용해 CommandLisetener Canvas에 등록하여 high-level event 이벤트 실행 할 수 있다.


2 graphics class

2. Graphics class

  • javax.microedition.lcdui.Graphics

  • public class Graphics extends Object

  • 그래픽 객체 획득하기

    : 유일한 방법은 Canvas 객체에서 paint(Graphics g)메소드를 사용하는것.


Graphics class field

Field Summary

Graphics class Field

staticint

BASELINEConstant for positioning the anchor point at the baseline of text.

staticint

BOTTOMConstant for positioning the anchor point of text and images below the text or image.

staticint

DOTTEDConstant for the DOTTED stroke style.

staticint

HCENTERConstant for centering text and images horizontally around the anchor point

staticint

LEFTConstant for positioning the anchor point of text and images to the left of the text or image.

staticint

RIGHTConstant for positioning the anchor point of text and images to the right of the text or image.

staticint

SOLIDConstant for the SOLID stroke style.

staticint

TOPConstant for positioning the anchor point of text and images above the text or image.

staticint

VCENTERConstant for centering images vertically around the anchor point.


2 1 paint graphics g

2-1.paint(Graphics g)

  • 화면에 객체를 표현하는 유일한 방법

  • getGraphics()라는 Image class 메소드 통해 이미지 불러와 저장할 수 있다.


7 ui low level api

2-2.좌표계

  • 왼쪽 위 구석에서 오른쪽(X), 아래쪽(Y)으로 갈수록증가함.


7 ui low level api

2-3.그리기와 채우기

  • 선,호, 사각형 그리기 메소드 제공


2 4 color

2-4. Color

  • boolean isColor() :display class인 이메소드 통해 장치에서 지원되는 색상(TRUE일때), 지원되는 흑백명암(false일때) 알 수 있다.


2 5 stroke style

2-5. Stroke Style

  • Graphic class에서는 두 가지 선의 타입이 있다. 하나는 DOTTED(점선), SOLID(살선)이다.

  • intgetStrokeStyle() : 선의 스타일 정보를 알아낸다. voidsetStrokeStyle(intstyle) : 선의 스타일을 설정한다.


7 ui low level api

2-6. 선그리기

  • Void drawLine(intx1, inty1, intx2, inty2): 좌표(x1,y1)과 (y2,y2)를 잇는 선을 현재 설정된 색과 스타일로 그린다. 선이 지나가는 좌표의 오른쪽아래 픽셀이 변한다. (226 P)


7 ui low level api

2-7. 사각형그리기와 채우기

  • void drawRect(intx, inty, intwidth, intheight) :직사각형 그리기

  • void fillRoundRect(intx, inty, intwidth, intheight, intarcWidth, intarcHeight): 색 채우기

  • voiddrawRoundRect(intx, inty, intwidth, intheight, intarcWidth, intarcHeight) :둥근사각형 그리기

  • voidfillRoundRect(intx, inty, intwidth, intheight, intarcWidth, intarcHeight) :색 채우기


7 ui low level api

2-8.호 그리기와 채우기

  • voiddrawArc(intx, inty, intwidth, intheight, intstartAngle, intarcAngle) :호 그리기

  • voidfillArc(intx, inty, intwidth, intheight, intstartAngle, intarcAngle) : 색 채우기


3 text

3. TEXT 그리기

  • voiddrawChar(charcharacter, intx, inty, intanchor)

  • voiddrawChars(char[]data, intoffset, intlength, intx, inty, intanchor)

  • voiddrawString(Stringstr, intx, inty, intanchor)

  • voiddrawSubstring(Stringstr, intoffset, intlen, intx, inty, intanchor)


3 1 font

3-1.Font

  • +--javax.microedition.lcdui.Font

  • public final class Font

  • FontgetFont(): 폰트의 속성 가져옴.


Font class field

Field Summary

Font class Field

staticint

FACE_MONOSPACEThe "monospace" font face.

staticint

FACE_PROPORTIONALThe "proportional" font face.

staticint

FACE_SYSTEMThe "system" font face.

staticint

SIZE_LARGEThe "large" system-dependent font size.

staticint

SIZE_MEDIUMThe "medium" system-dependent font size.

staticint

SIZE_SMALLThe "small" system-dependent font size.

staticint

STYLE_BOLDThe bold style constant.

staticint

STYLE_ITALICThe italicized style constant.

staticint

STYLE_PLAINThe plain style constant.

staticint

STYLE_UNDERLINEDThe underlined style constant.


7 ui low level api

3-2. 폰트 속성

  • 스타일, 크기. 글자체

  • 폰트 속성 정보 불러오는 메소드


7 ui low level api

3-3. 기준점

  • 택스트를 그릴때 기준점을 기준으로 해서 그린다. 위치선정작업의 효율화 위함

  • . voiddrawString(Stringstr, intx, inty, intanchor)메소드로 정함.

  • 가로방향 상수: LEFT,HCENTER,RIGH

  • 수직방향 상수 :

    TOP,BASELINE,BOTTOM

  • 두가지를 논리합으로 조합해 사용- |(OR)


7 ui low level api

staticint

기준점 속성값

HCENTERConstant for centering text and images horizontally around the anchor point

staticint

LEFTConstant for positioning the anchor point of text and images to the left of the text or image.

staticint

RIGHTConstant for positioning the anchor point of text and images to the right of the text or image.

staticint

SOLIDConstant for the SOLID stroke style.

staticint

TOPConstant for positioning the anchor point of text and images above the text or image.

staticint

VCENTERConstant for centering images vertically around the anchor point.


7 ui low level api

3-4. 이미지 그리기

  • voiddrawImage(Imageimg, intx, inty, intanchor)


7 ui low level api

3-5.좌표계 이동

  • voidtranslate(intx, inty) :좌표의 원점을 변경. 좌표계의 원점을 (X,Y)로 변경.

  • intgetTranslateX():좌표계의 원점을 파악하는메소드,

  • intgetTranslateY()


3 6 clip

3-6.clip

  • Clip은 사각형의 영역,그래픽 작업 할때 clip영역안에 있는 픽셀만 영향 받음.

  • voidsetClip(intx, inty, intwidth, intheight)

    : clip정의 메소드, drawRect()의 파라미터와 동일.

    -voidclipRect(intx, inty, intwidth, intheight) : 주어진 사각형과 현재의 clip영역 교차한다.


Clip demension

int

Clip 위치와 demension(수치)구하기

getClipHeight()Gets the height of the current clipping area.

int

getClipWidth()Gets the width of the current clipping area.

int

getClipX()Gets the X offset of the current clipping area, relative to the coordinate system origin of this graphics context.

int

getClipY()Gets the Y offset of the current clipping area, relative to the coordinate system origin of this graphics context.


4 low level event and handling

4.Low-level event and handling

1.이벤트 핸들링 메소드

  • ; 빈 body로 구현,

  • Paint()는 추상메소드.

  • showNotify(): ㅊcanvas객체가 보이기전에 호출.

  • hideNotify(): canvas객체가 사라진 후 호출


4 1 key event

4-1. Key event

  • 사용자가 키패드를 눌렀을때 에플리케이션에서는 키이벤트를 받는다.

  • 전화기의 키패드의 키에 대응하는 값.


4 2 key event handling

4-2.Key event handling

  • protected voidkeyPressed(intkeyCode)Called when a key is pressed.

  • protected voidkeyReleased(intkeyCode)Called when a key is released.

    -protected voidkeyRepeated(intkeyCode)키를 반복해서 눌렀을 때 발생

    - booleanhasRepeatEvents() :key-repeated 이벤트 지원하는지 알고싶을때.


4 3 game action

4-3. Game Action

  • intgetKeyCode(intgameAction): 키코드와 game action사이 변환 할때 사용

  • StringgetKeyName(intkeyCode) : 키코드를 게임action에 멥핑함.


7 ui low level api

4-4. 포인터 이벤트

  • 터치스크린에서 사용. MIDP지원안함.

  • protected voidpointerDragged(intx, inty)Called when the pointer is dragged.

  • protected voidpointerPressed(intx, inty)Called when the pointer is pressed.

  • protected voidpointerReleased(intx, inty)Called when the pointer is released.


4 5 represhing the display

4-5. Represhing the Display

  • Canvas 에서 화면이 갱신되면 사용자가 디스플레이 갱신해 주오야 함.

  • voidrepaint() :canvas에서 지정한 부분만 다시 그림.그래픽 클레스의 paint()호출함.

  • voidrepaint(intx, inty, intwidth, intheight) : 전부 다시 그림.

  • voidserviceRepaints() : 갱신요청에 즉시 반응하기 위한 메소드(272 P)


5 double buffering

5. Double Buffering

  • 캔버스영역에 직접그리는 것이 아니고 보이지 않는 화면(offscreen)에 캔버스의 그릴 영역을 복사해놓고, 업데이트 할 때가 되면 여기다 그림을 그린 후 그 이미지를 캔버스에 복사해서 붙인다.

  • 버퍼에 잇는 내용이 실제 화면에 그려지;는 것을 말한다.

  • booleanisDoubleBuffered() : 더블버퍼링 지원하는지 알고싶을때 사용.


7 ui low level api

  • Buffer_image=Image.createImage(width,height); : offscreen 이미지 생성

  • Bg=buffer_image.getGraphics(); 이미지를 그리기 위한 graphics객체 획득한다.

  • Graphics객체는 사용후

  • Bg=null;이라 해야. 자원낭비 안함.


Action

staticint

게임 action정의

DOWNConstant for the DOWN game action.

staticint

FIREConstant for the FIRE game action.

staticint

GAME_AConstant for the general purpose "A" game action.

staticint

GAME_BConstant for the general purpose "B" game action.

staticint

GAME_CConstant for the general purpose "C" game action.

staticint

GAME_DConstant for the general purpose "D" game action.


7 ui low level api

staticint

KEY_NUM0keyCode for ITU-T key 0.

staticint

KEY_NUM1keyCode for ITU-T key 1.

staticint

KEY_NUM2keyCode for ITU-T key 2.

staticint

KEY_NUM3keyCode for ITU-T key 3.

staticint

KEY_NUM4keyCode for ITU-T key 4.

staticint

KEY_NUM5keyCode for ITU-T key 5.

staticint

KEY_NUM6keyCode for ITU-T key 6.

staticint

KEY_NUM7keyCode for ITU-T key 7.

staticint

KEY_NUM8keyCode for ITU-T key 8.

staticint

KEY_NUM9keyCode for ITU-T key 9.

staticint

KEY_POUNDkeyCode for ITU-T key "pound" (#).


7 ui low level api

protected void

protected void

protected void

메소드

keyPressed(intkeyCode)Called when a key is pressed.

showNotify()

hideNotify()

protected void

keyReleased(intkeyCode)Called when a key is released.

protected void

keyRepeated(intkeyCode)Called when a key is repeated (held down).

protected abstract void

paint(Graphicsg)Renders the Canvas.

protected void

pointerDragged(intx, inty)Called when the pointer is dragged.

protected void

pointerPressed(intx, inty)Called when the pointer is pressed.

protected void

pointerReleased(intx, inty)Called when the pointer
