step 7 programmation structur e prouv e et standardis e

OB

FB

FC

FB

FC

FC

STEP 7Programmation structurée éprouvée et standardisée

Programmation modulaire

  • Blocs d‘Organisation pourl‘interface entre le systèmed‘exploitation et l‘utilisateur
  • Blocs fonctionnels réutilisableset paramétrables (blocs avec mémoire) selon le standard IEC
  • Fonctions (sans mémoire) selon le standard IEC
  • Blocs standard prêt à l‘emploi
step 7 possibilit s de programmation

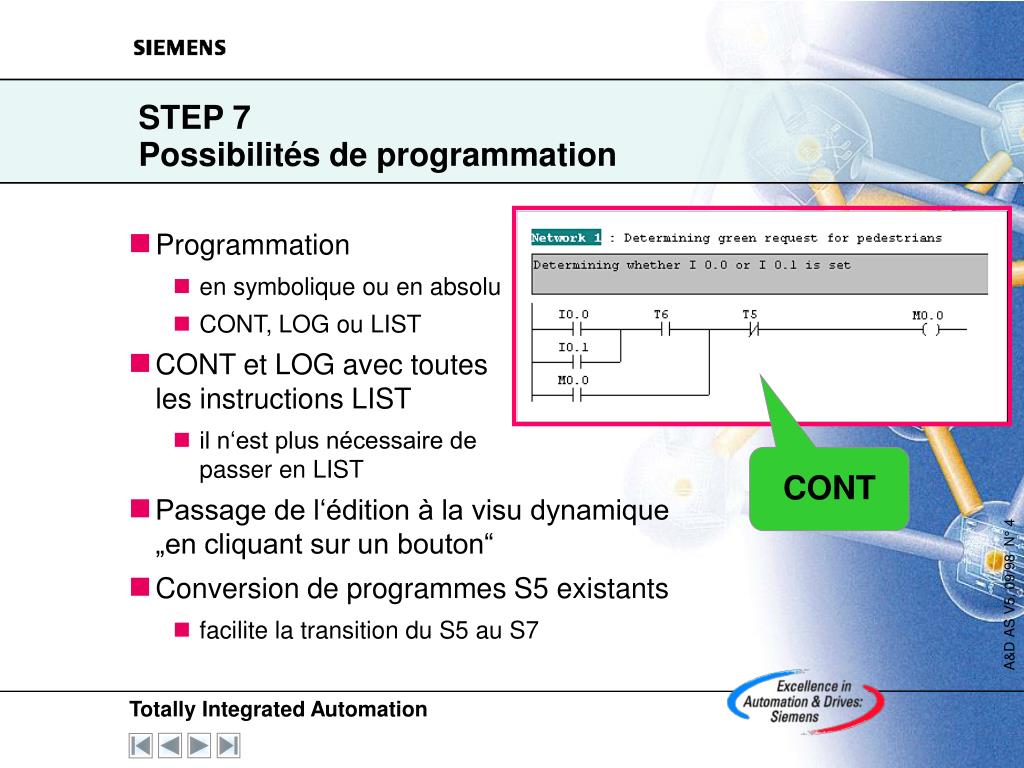

STEP 7Possibilités de programmation
  • Programmation
    • en symbolique ou en absolu
    • CONT, LOG ou LIST
  • CONT et LOG avec toutes les instructions LIST
    • il n‘est plus nécessaire depasser en LIST
  • Passage de l‘édition à la visu dynamique „en cliquant sur un bouton“
  • Conversion de programmes S5 existants
    • facilite la transition du S5 au S7

CONT

s7 scl langage volu

FUNCTION_BLOCK FB27

VAR_INPUT

SIG_SEL : INT := 0;

GRP1_SEL : BOOL := 0;

GRP2_SEL : BOOL := 0;

GRP3_SEL : BOOL := 0;

END_VAR

VAR_OUTPUT

SEL_OUT : INT := 0;

GRP1_OUT : BOOL := 0;

GRP2_OUT : BOOL := 0;

GRP3_OUT : BOOL := 0;

END_VAR

VAR

SELECT : INT;

MAX : INT;

END_VAR

BEGIN

SELECT := SIG_SEL;

MAX := 3;

IF SELECT < 0 THEN //make it positive

SELECT := -SELECT;

END_IF;

IF SELECT > MAX THEN //limit to MAX

SELECT := MAX;

END_IF;

SEL_OUT := SELECT;

GRP1_OUT := GRP1_SEL;

GRP2_OUT := GRP2_SEL;

GRP3_OUT := GRP3_SEL;

END_FUNCTION_BLOCK

S7-SCLLangage évolué
  • IEC 1131-3 (ST)
  • Certifié PLCopen Base Level
  • Programme structuré etcompréhensible
  • Particularités automates(Accès aux E/S, tempos, compteurs, ...)
  • Compilateur optimisé
  • Pour ceux qui sont familiers avec ce genre de langage
  • Pour les algorithmes complexes et les gros volumes de données
s7 graph programmation s quentielle

T7

Trans7

S8

Washing

T8

Trans8

S9

Drying

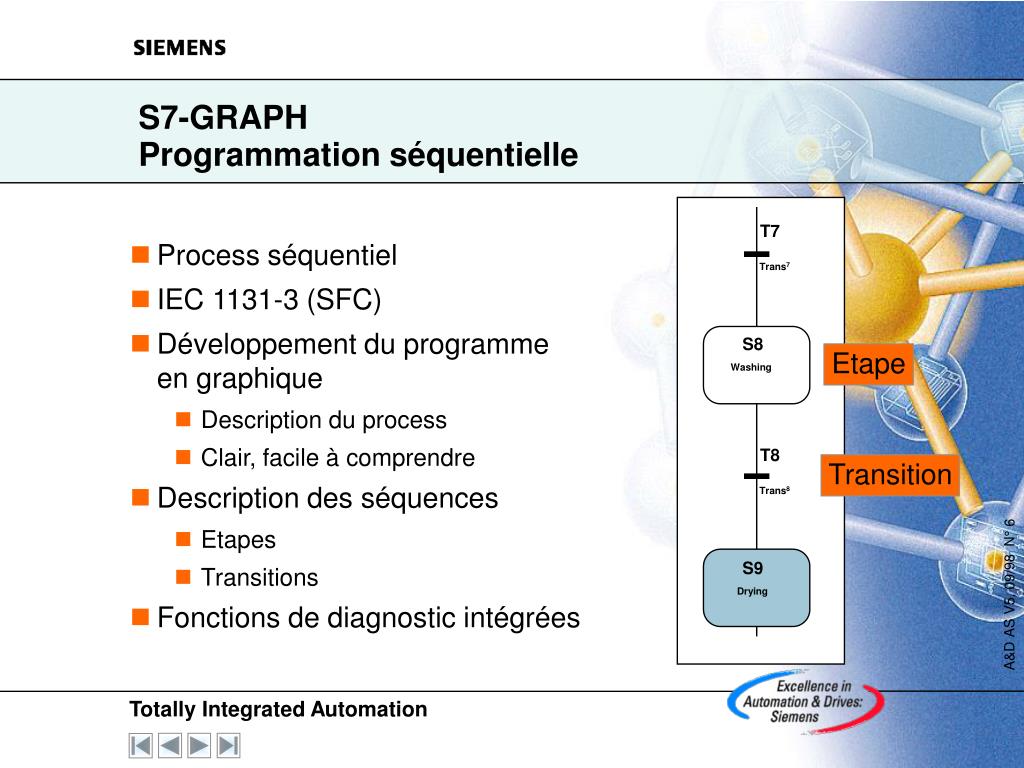

S7-GRAPHProgrammation séquentielle
  • Process séquentiel
  • IEC 1131-3 (SFC)
  • Développement du programmeen graphique
    • Description du process
    • Clair, facile à comprendre
  • Description des séquences
    • Etapes
    • Transitions
  • Fonctions de diagnostic intégrées

Etape

Transition
