Analyse fonctionnelle

1. Analyse fonctionnelle La SADT du point de vue de l ’électrotechnicien Réseau national de ressources en électrotechnique

2. Analyse fonctionnelle Structured Analysis and Design Technic SADT Réseau national de ressources en électrotechnique

3. Infos générales A - 0 Les contraintes Hiérarchisation des niveaux SADT Quitter le diaporama A0 Exemple : système habilis Les SAP Autres analyses Réseau national de ressources en électrotechnique

4. L ’analyse systémique : Définition de l ’activité d ’une fonction : La fonction d ’un support d ’activité (réalisé par des moyens techniques ou humains) est de conférer une valeur ajoutée aux Matières d ’oeuvre Matières d ’oeuvre Entrées + valeur ajoutée Faire ….. Sur ENTREES A-0 Système étudié Réseau national de ressources en électrotechnique

5. L ’analyse systémique : • Les entrées sont : • des produits • des énergies • des informations Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES A-0 Système étudié Réseau national de ressources en électrotechnique

6. L ’analyse systémique : • Les entrées et les sorties sont homogènes • Les informations sont analogiques ou numériques • les courants, tensions, vitesses, températures, etc, sont des informations. Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES A-0 Système étudié Réseau national de ressources en électrotechnique

7. POUR QUI ? pour tout enseignant ayant à expliquer un système technologique et technique complexe dans son contexte POURQUOI ? Pour éviter d'étudier chaque partie séparément et avoir à faire le chemin inverse sans avoir perçu la globalité du système L'analyse d'une installation complète se fait à partir des exigences de l'ensemble, elle permet à la fois de justifier et d'expliquer le choix des solutions internes ANALYSE SYSTEMIQUE DESCENDANTE SADT Réseau national de ressources en électrotechnique

8. Avant de commencer une SADT, il est nécessaire de fixer : Les frontières du système étudié. Le point de vue du système. Réseau national de ressources en électrotechnique

9. Avant de commencer une SADT, il est nécessaire de fixer : Les frontières du système étudié : Ce sont les limites de l ’étude, cette frontière permet d ’identifier toutes les informations ou contraintes qui entrent ou sortent du système. Réseau national de ressources en électrotechnique

10. Point de vue fonctionnel ou relationnel : Point de vue structurel ou organique : point de vue opératif point de vue exploitation point de vue commande. Point de vue temporel et organisationnel : point de vue pilotage de la production point de vue gestion des flux point de vue activités de production. Le point de vue du système : La structuration d ’un système automatisé peut être examinée selon 3 familles de points de vue : Réseau national de ressources en électrotechnique

11. Contraintes des 4 milieux Cette étude a pour but de déterminer dans quels milieux le système étudié est présenté. Réseau national de ressources en électrotechnique

12. Milieu technique Milieu physique Système étudié Milieu humain Milieu économique Retour sommaire Réseau national de ressources en électrotechnique

13. Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

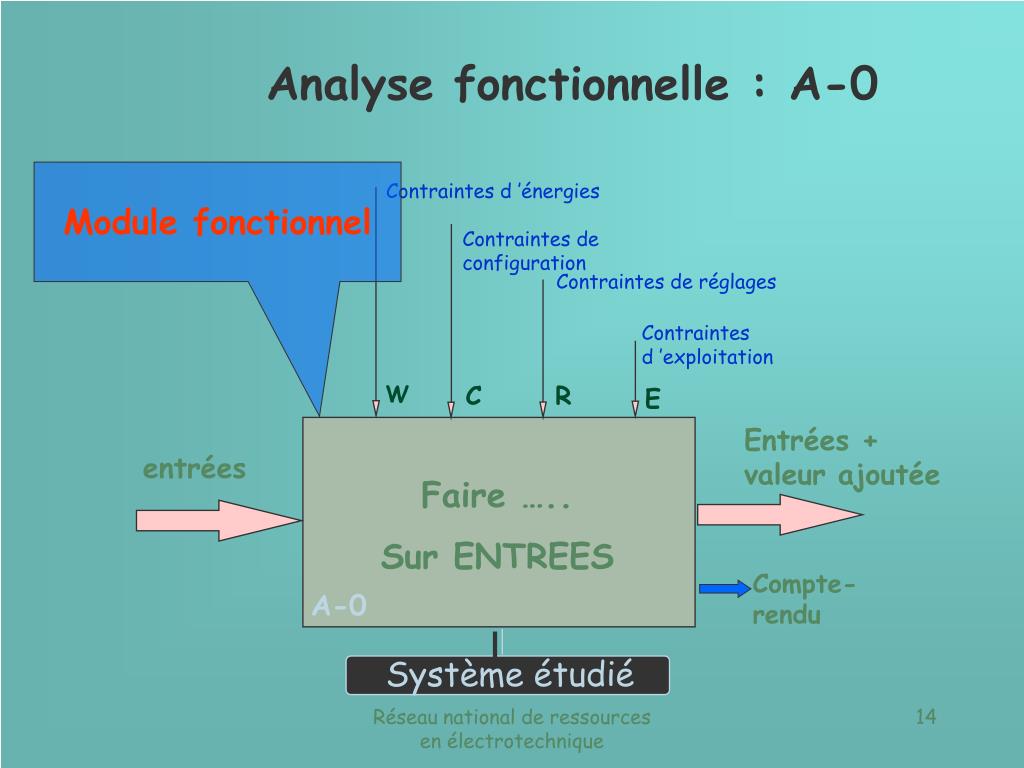

14. Analyse fonctionnelle : A-0 Module fonctionnel Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

15. Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation Support d ’activité W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

16. Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation Moyens techniques et humains W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

17. Analyse fonctionnelle : A-0 Informations de coordination Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

18. Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Repère du module fonctionnel Contraintes d ’exploitation W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

19. Analyse fonctionnelle : A-0 Les entrées sont des objets qui appartiennent à l ’une des catégories suivantes : - produit - énergie - information Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W C R E entrées Entrées + valeur ajoutée Faire ….. Sur ENTREES Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

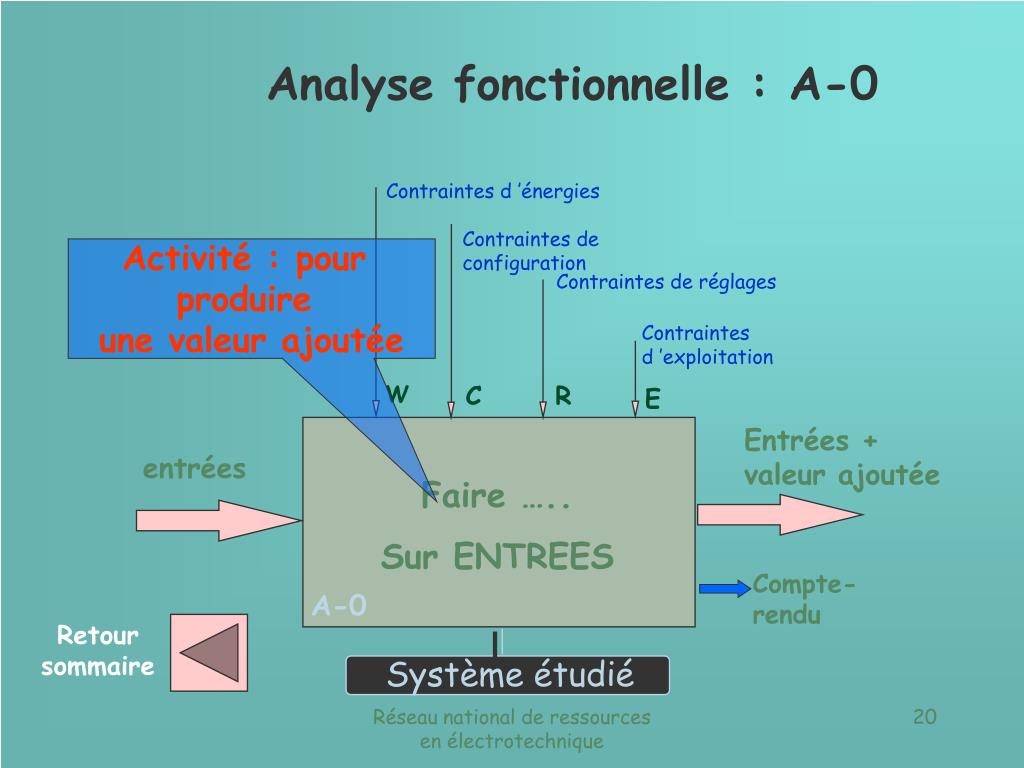

20. Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Activité : pour produire une valeur ajoutée Contraintes de réglages Contraintes d ’exploitation W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Retour sommaire Système étudié Réseau national de ressources en électrotechnique

21. Analyse fonctionnelle : A-0 Contraintes d ’utilisation du module fonctionnel Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

22. Les contraintes : actions qui modifient le comportement de la fonction Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

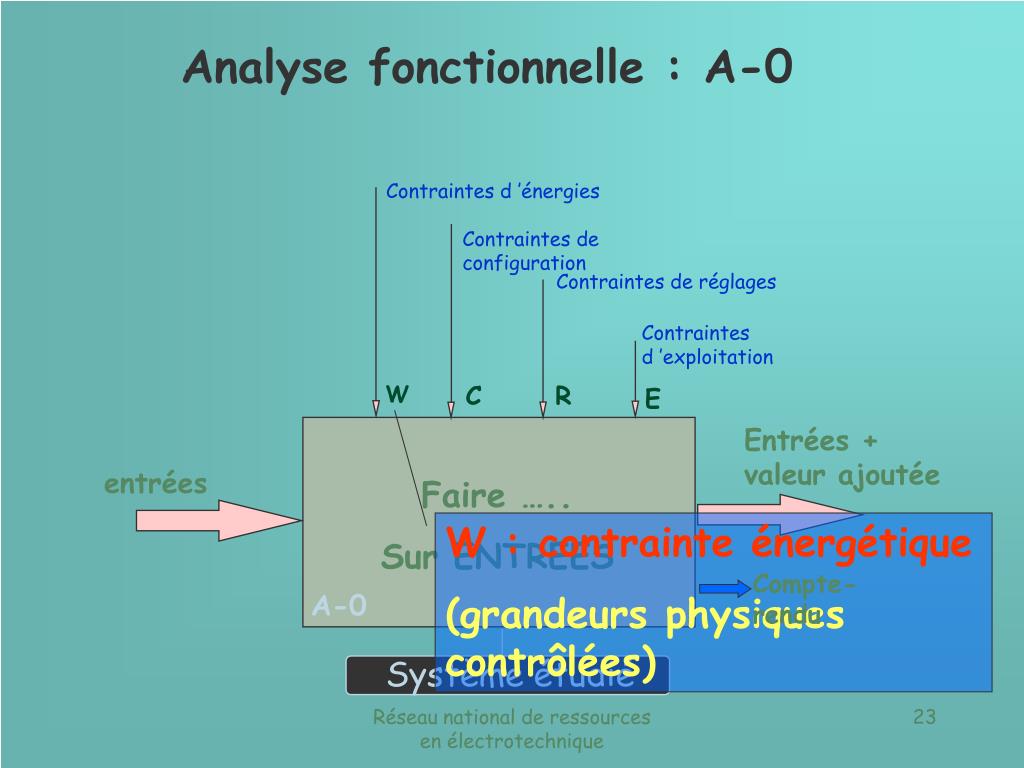

23. Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES W : contrainte énergétique (grandeurs physiques contrôlées) Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

24. Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration C : contrainte de configuration : modifiée au moyen de dispositifs mémorisables. Contraintes de réglages Contraintes d ’exploitation W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

25. Analyse fonctionnelle : A-0 R : contrainte de réglage : exprime une modification d ’un paramètre sans changer la nature de l ’activité. Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Système étudié Réseau national de ressources en électrotechnique

26. Analyse fonctionnelle : A-0 E - contrainte d ’exploitation :module l ’activation de la fonction au cours du temps. Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W C R E Entrées + valeur ajoutée entrées Faire ….. Sur ENTREES Compte-rendu A-0 Retour sommaire Système étudié Réseau national de ressources en électrotechnique

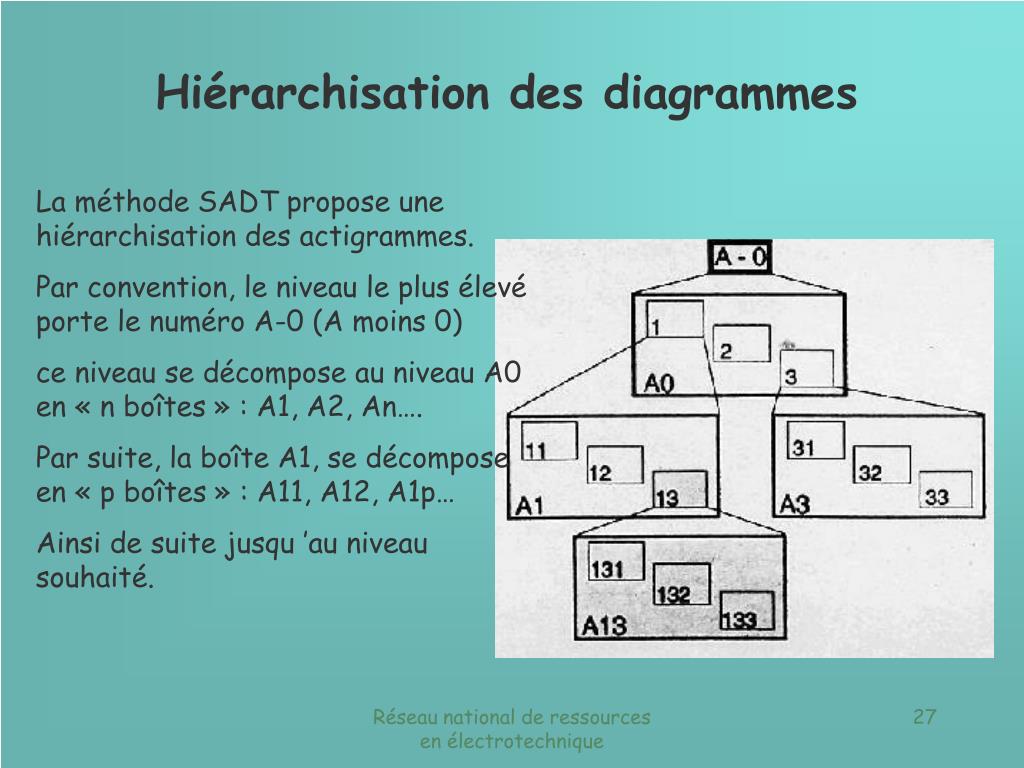

27. Hiérarchisation des diagrammes La méthode SADT propose une hiérarchisation des actigrammes. Par convention, le niveau le plus élevé porte le numéro A-0 (A moins 0) ce niveau se décompose au niveau A0 en « n boîtes » : A1, A2, An…. Par suite, la boîte A1, se décompose en « p boîtes » : A11, A12, A1p… Ainsi de suite jusqu ’au niveau souhaité. Réseau national de ressources en électrotechnique

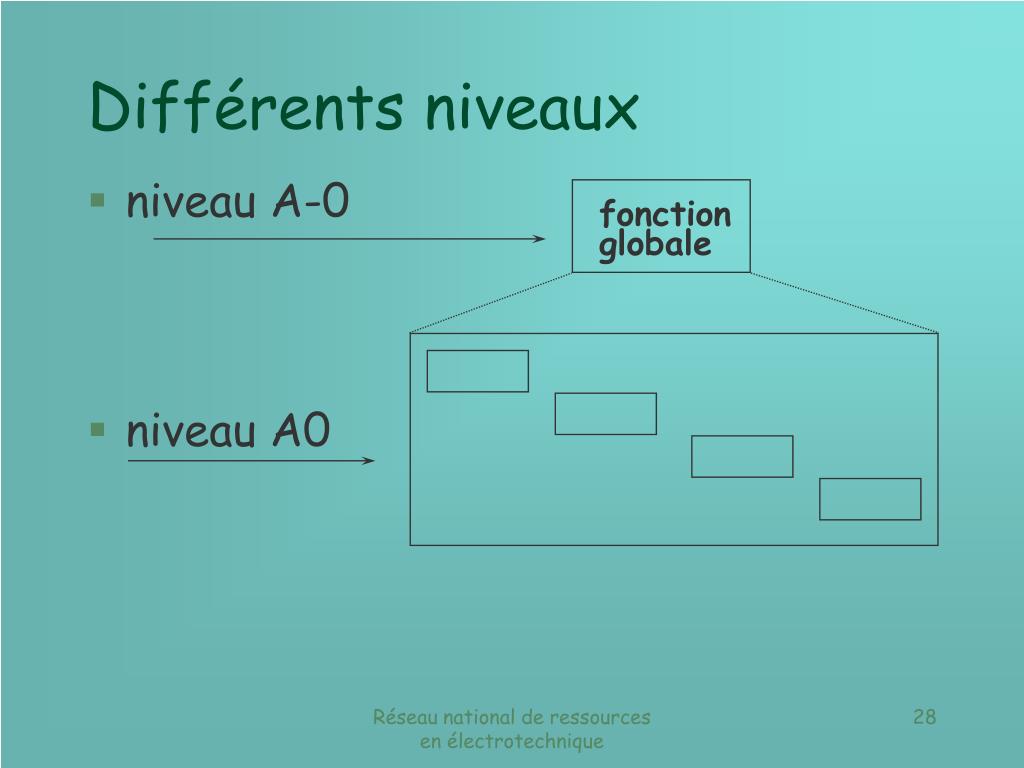

28. Différents niveaux fonction globale • niveau A-0 • niveau A0 Réseau national de ressources en électrotechnique

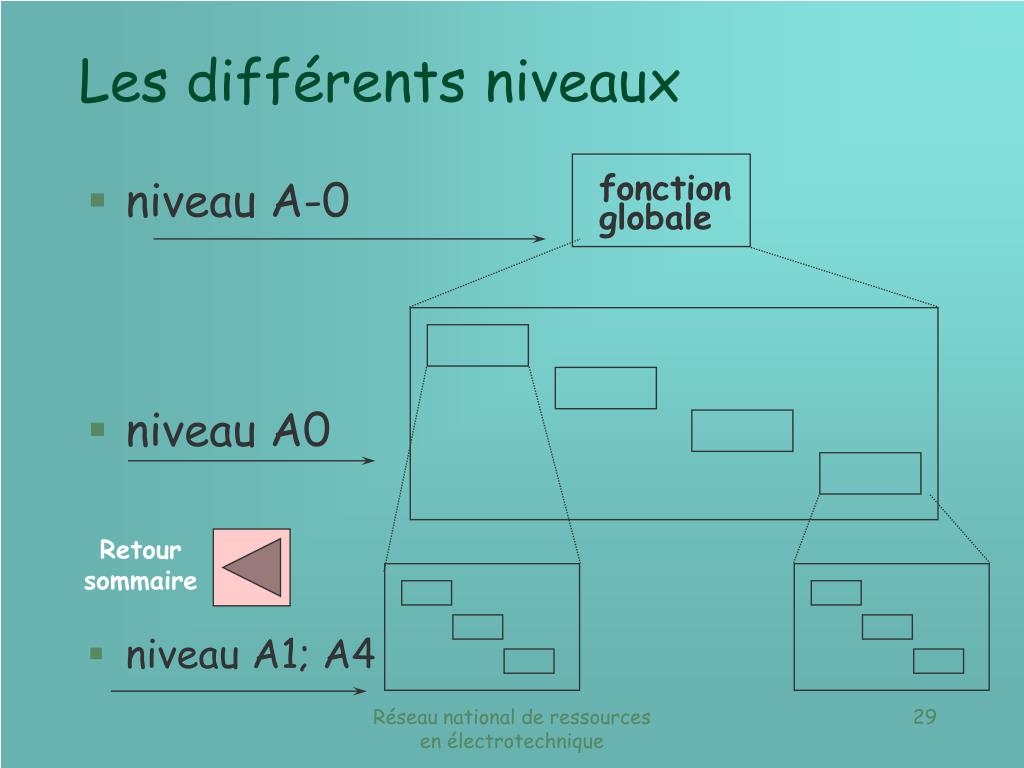

29. Les différents niveaux fonction globale • niveau A-0 • niveau A0 • niveau A1; A4 Retour sommaire Réseau national de ressources en électrotechnique

30. communiquer avec le système A1 traiter les données A2 gérer l'énergie A3 AGIR A4 acquérir les données A5 Analyse fonctionnelle : A0 - les fonctions Entrées + valeur ajoutée entrées A0 Système étudié Réseau national de ressources en électrotechnique

31. Analyse fonctionnelle : A0 - La contrainte W W W1 communiquer avec le système A1 W2 pupitre traiter les données A2 pertes W W4 automate ou logique câblée gérer l'énergie Entrées + valeur ajoutée A3 W1-W2-W3 appareillage entrées AGIR A4 W3 actionneurs acquérir les données A5 capteurs et sondes A0 Système étudié Réseau national de ressources en électrotechnique

32. Analyse fonctionnelle : A0 - La contrainte C W C W1 communiquer avec le système A1 W2 pupitre traiter les données A2 pertes W W4 automate ou logique câblée gérer l'énergie Entrées + valeur ajoutée A3 W1-W2-W3 appareillage entrées AGIR A4 W3 actionneurs acquérir les données A5 capteurs et sondes A0 Système étudié Réseau national de ressources en électrotechnique

33. Analyse fonctionnelle : A0 - La contrainte R W C R W1 communiquer avec le système réglages température et vitesses A1 W2 r pupitre traiter les données A2 W4 pertes W automate ou logique câblée r gérer l'énergie Entrées + valeur ajoutée A3 W1-W2-W3 r appareillage entrées AGIR A4 W3 actionneurs acquérir les données A5 capteurs et sondes A0 Système étudié Réseau national de ressources en électrotechnique

34. Analyse fonctionnelle : A0 - la contrainte E W C R E W1 arrêt urgence communiquer avec le système A1 réglages température et vitesses W2 r pupitre traiter les données A2 pertes W W4 e automate ou logique câblée r gérer l'énergie Entrées + valeur ajoutée A3 W1-W2-W3 r e appareillage entrées AGIR A4 W3 actionneurs acquérir les données A5 capteurs et sondes A0 Système étudié Réseau national de ressources en électrotechnique

35. Analyse fonctionnelle : A0 sans récupération d ’W W C R E W1 arrêt urgence signalisation communiquer avec le système réglages température et vitesses A1 W2 r pupitre traiter les données A2 données pertes W W4 e automate ou logique câblée r gérer l'énergie Entrées + valeur ajoutée A3 W1-W2-W3 r e appareillage entrées AGIR A4 W3 actionneurs acquérir les données A5 capteurs et sondes A0 Système étudié Réseau national de ressources en électrotechnique

36. Analyse fonctionnelle : A0 avec récupération d ’W W C R E W1 arrêt urgence signalisation communiquer avec le système réglages température et vitesses A1 W2 r pupitre traiter les données A2 données pertes W W4 e automate ou logique câblée r gérer l'énergie Entrées + valeur ajoutée A3 W1-W2-W3 r e appareillage entrées AGIR A4 W3 actionneurs acquérir les données Récupération W A5 capteurs et sondes A0 Retour sommaire Système étudié Réseau national de ressources en électrotechnique

37. le malaxeur habilis Groupe Schneider Exemple : système habilis Réseau national de ressources en électrotechnique

38. système habilis partie opérative Réseau national de ressources en électrotechnique

39. partie opérative Réseau national de ressources en électrotechnique

40. exemple Analyse fonctionnelle : A-0 3x400V ca vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence W C R E granulés en vrac et froids granulés malaxés et à température t Malaxer des granulés alimentaires Compte-rendu A-0 Système Habilis Réseau national de ressources en électrotechnique

41. exemple Analyse fonctionnelle : A-0 3x400V ca vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence 33 x 400V W C R E granulés en vrac et froids granulés malaxés et à température t Malaxer des granulés alimentaires Compte-rendu A-0 Système Habilis Réseau national de ressources en électrotechnique

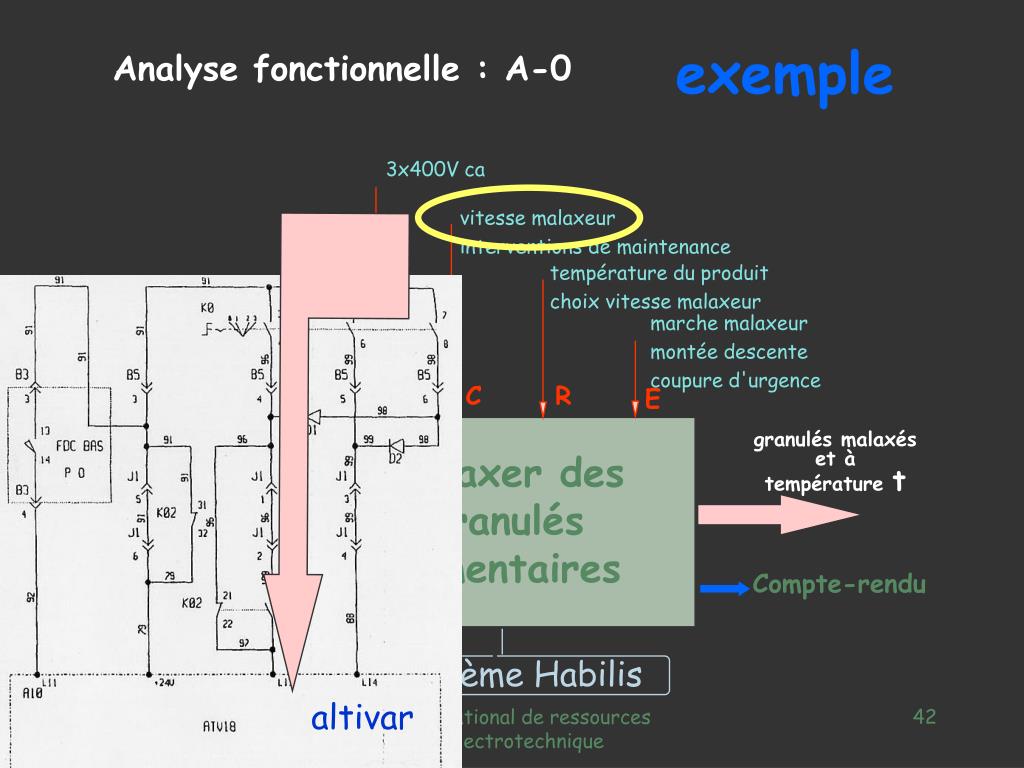

42. exemple Analyse fonctionnelle : A-0 3x400V ca vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence W C R E granulés en vrac et froids granulés malaxés et à température t Malaxer des granulés alimentaires Compte-rendu A-0 Système Habilis altivar Réseau national de ressources en électrotechnique

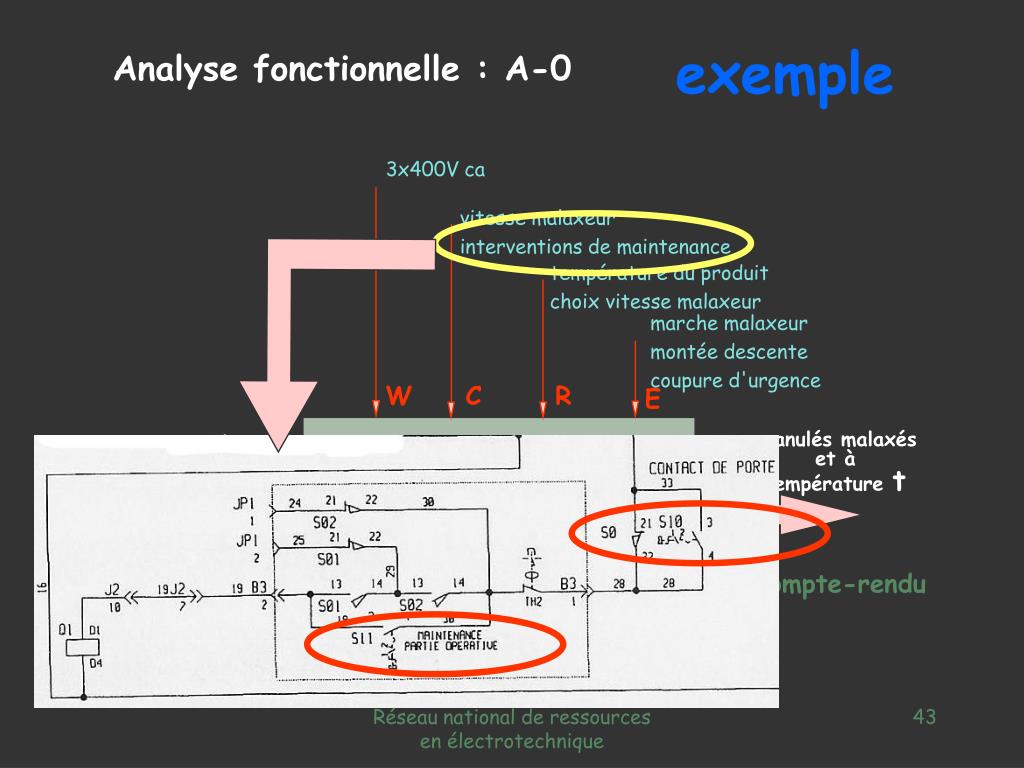

43. exemple Analyse fonctionnelle : A-0 3x400V ca vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence W C R E granulés en vrac et froids granulés malaxés et à température t Malaxer des granulés alimentaires Compte-rendu A-0 Système Habilis Réseau national de ressources en électrotechnique

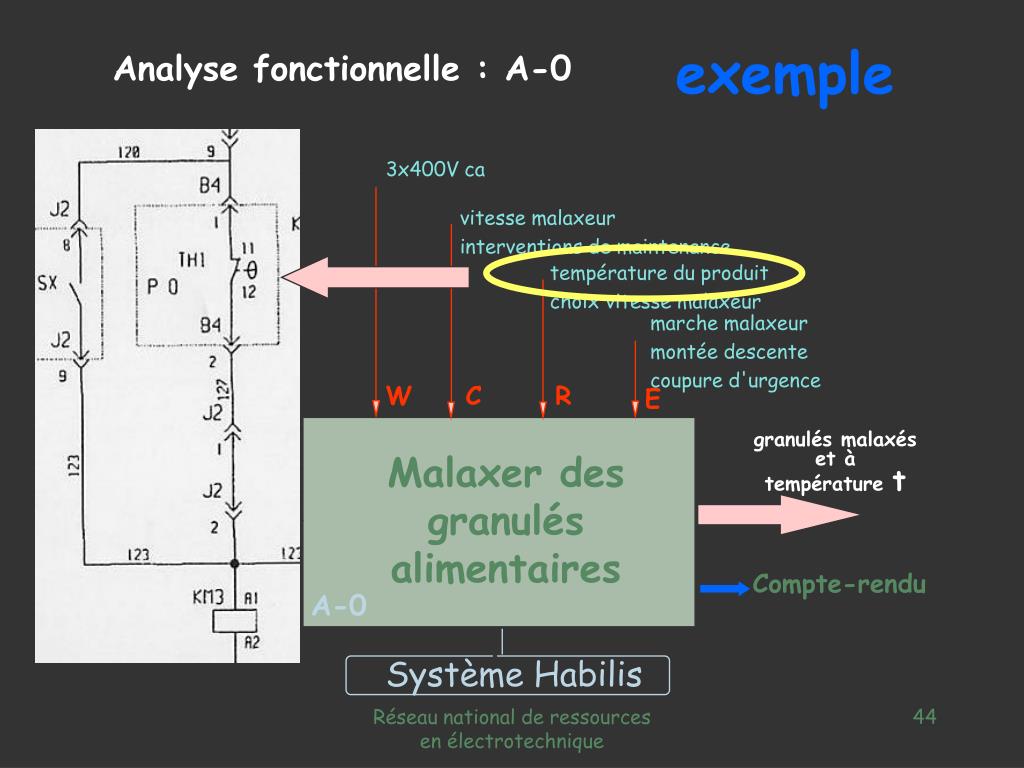

44. exemple Analyse fonctionnelle : A-0 3x400V ca vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence W C R E granulés en vrac et froids granulés malaxés et à température t Malaxer des granulés alimentaires Compte-rendu A-0 Système Habilis Réseau national de ressources en électrotechnique

45. exemple Analyse fonctionnelle : A-0 3x400V ca vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence W C R E granulés en vrac et froids granulés malaxés et à température t Malaxer des granulés alimentaires Compte-rendu A-0 Système Habilis Réseau national de ressources en électrotechnique

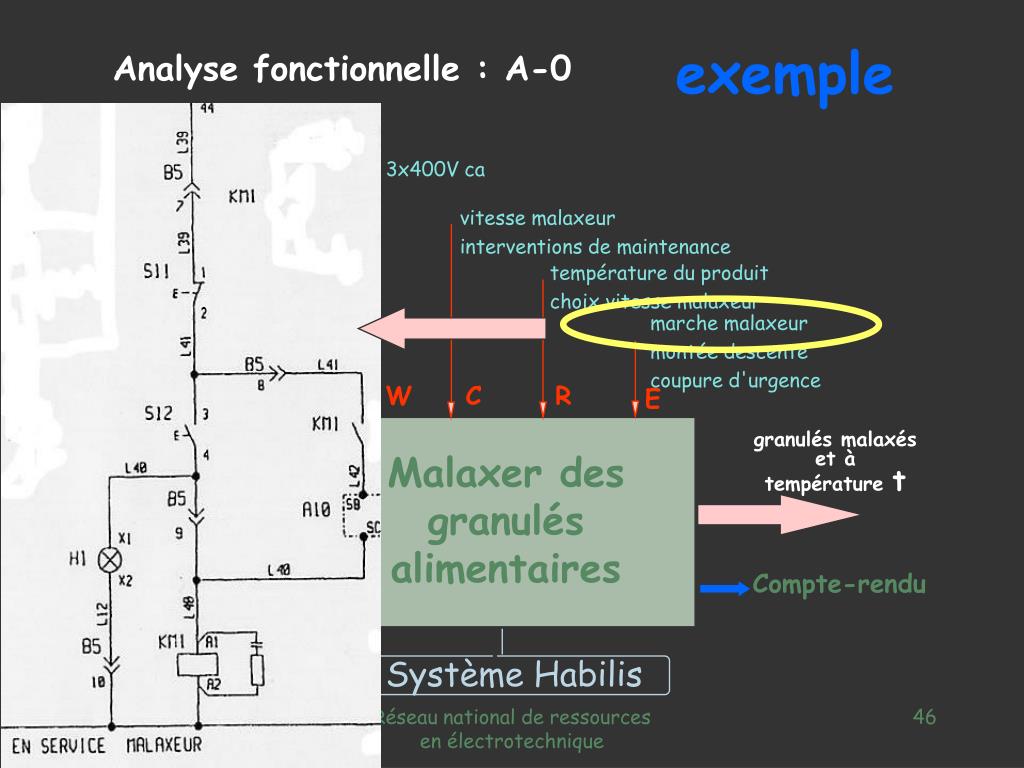

46. exemple Analyse fonctionnelle : A-0 3x400V ca vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence W C R E granulés en vrac et froids granulés malaxés et à température t Malaxer des granulés alimentaires Compte-rendu A-0 Système Habilis Réseau national de ressources en électrotechnique

47. exemple Analyse fonctionnelle : A-0 3x400V ca vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence W C R E granulés en vrac et froids granulés malaxés et à température t Malaxer des granulés alimentaires Compte-rendu A-0 Système Habilis Réseau national de ressources en électrotechnique

48. Réseau national de ressources en électrotechnique

49. exemple Analyse fonctionnelle : A-0 3x400V ca vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence W C R E granulés en vrac et froids granulés malaxés et à température t Malaxer des granulés alimentaires Compte-rendu A-0 Système Habilis Réseau national de ressources en électrotechnique

50. exemple Analyse fonctionnelle : A-0 3x400V ca vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence W C R E granulés en vrac et froids granulés malaxés et à température t Malaxer des granulés alimentaires Compte-rendu A-0 Système Habilis Réseau national de ressources en électrotechnique
