Presentation Transcript


Tipos de apilamiento at mico y estructuras electr nicas

Tipos de apilamiento atómicoy estructuras electrónicas


Fundamentos

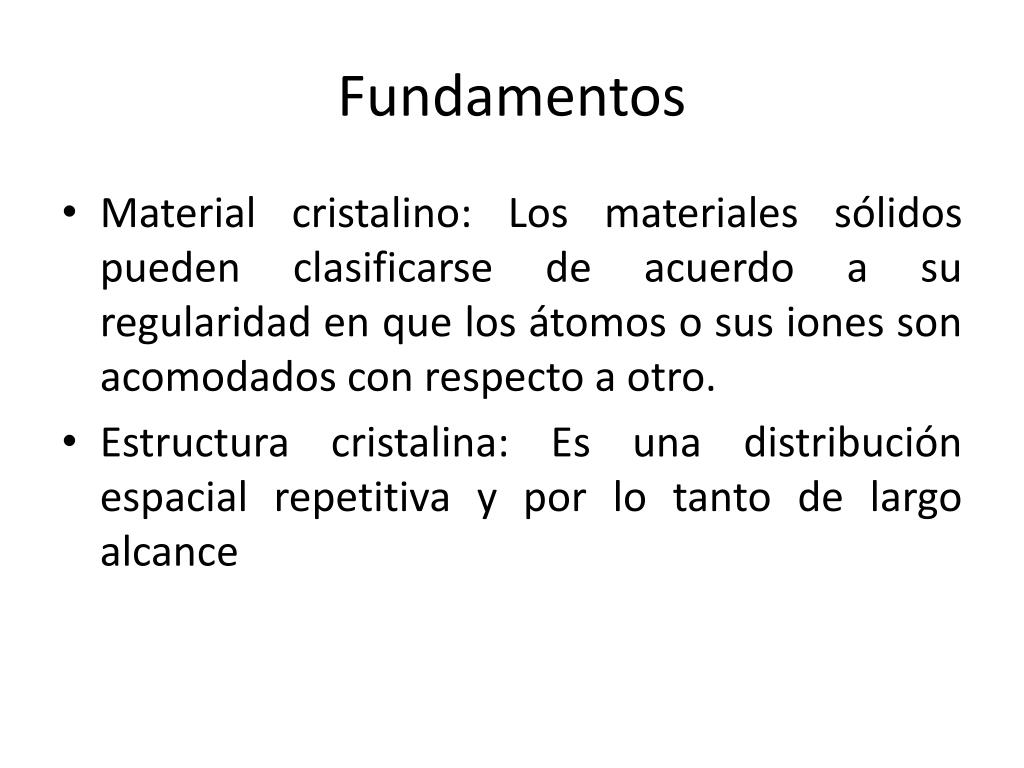

Fundamentos

  • Material cristalino: Los materiales sólidos pueden clasificarse de acuerdo a su regularidad en que los átomos o sus iones son acomodados con respecto a otro.

  • Estructura cristalina: Es una distribución espacial repetitiva y por lo tanto de largo alcance


Estructura c bica centrada en las caras

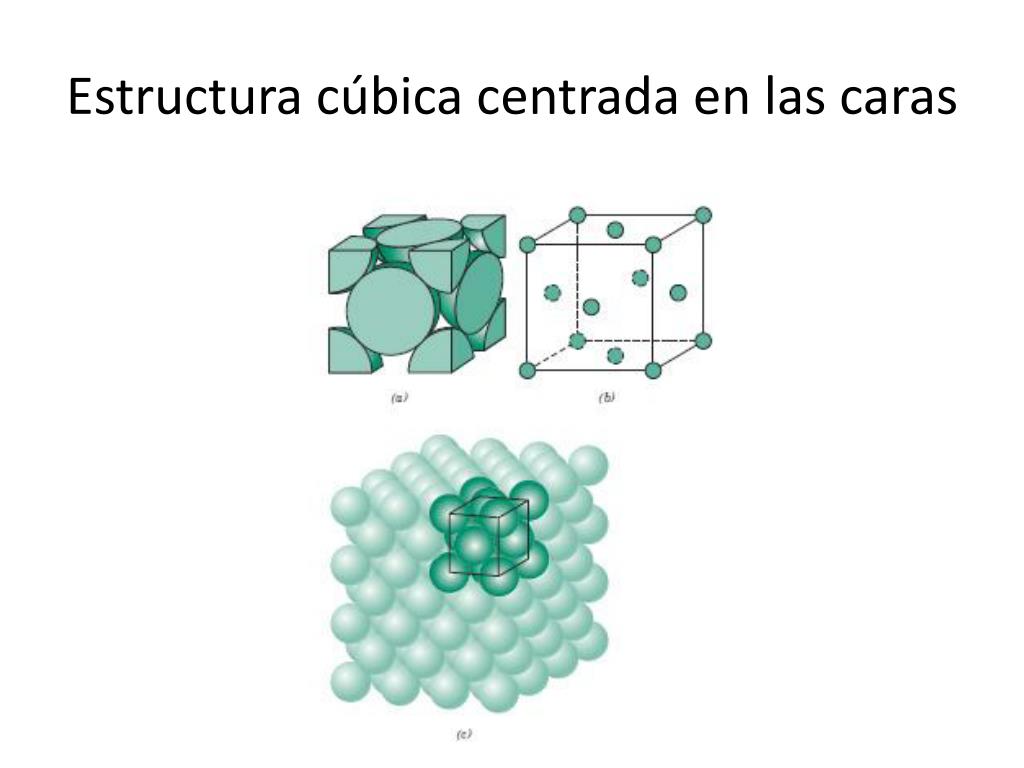

Estructura cúbica centrada en las caras

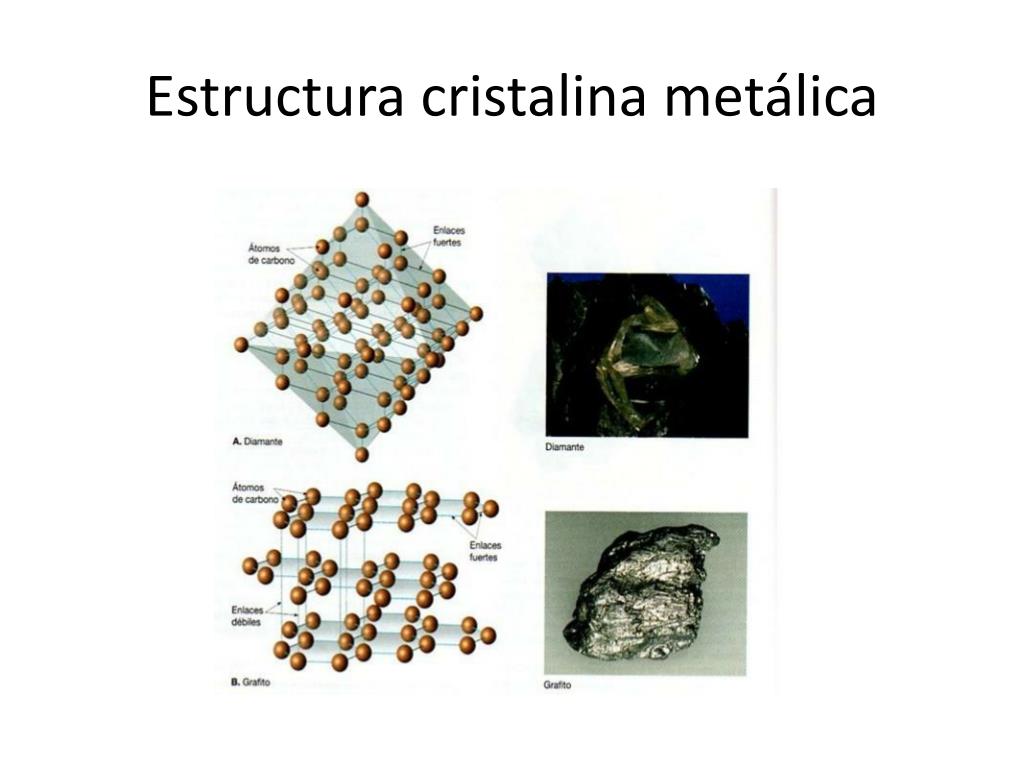

Estructura cristalina met lica

Estructura cristalina metálica

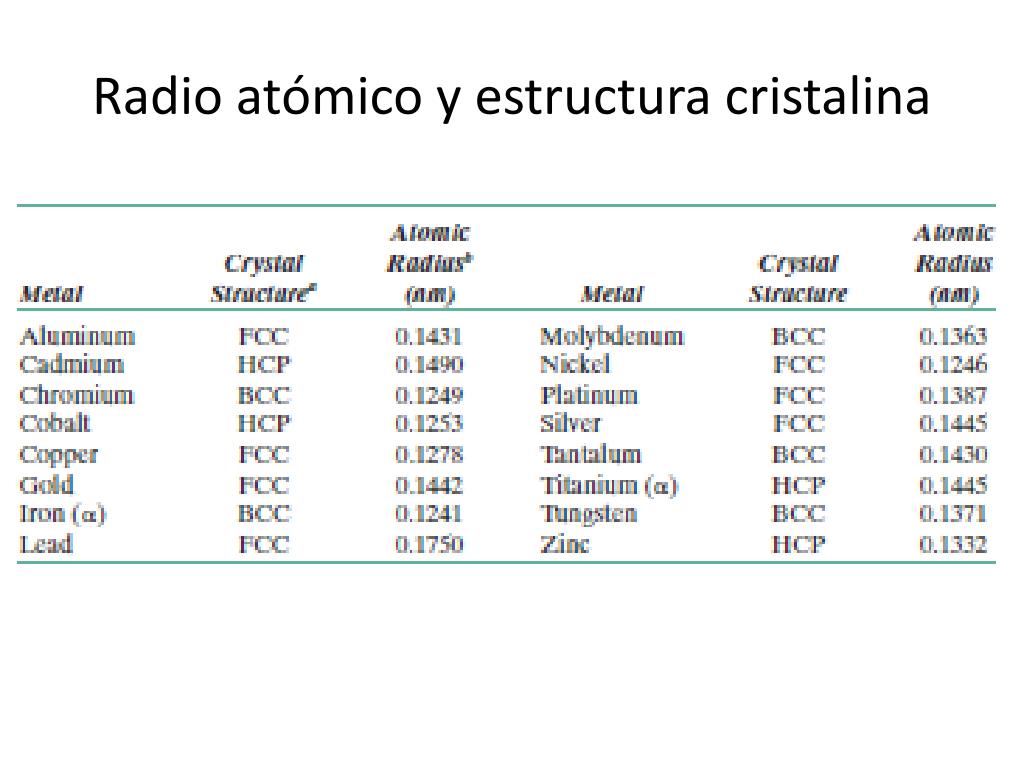

Radio at mico y estructura cristalina

Radio atómico y estructura cristalina


Conceptos

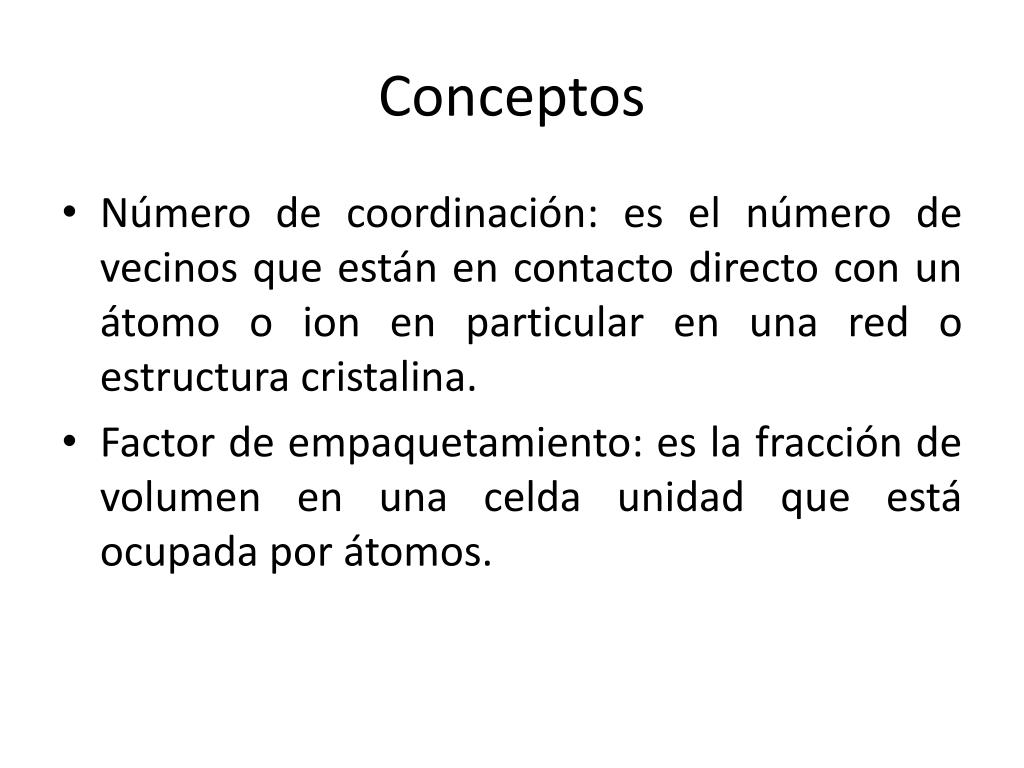

Conceptos

  • Número de coordinación: es el número de vecinos que están en contacto directo con un átomo o ion en particular en una red o estructura cristalina.

  • Factor de empaquetamiento: es la fracción de volumen en una celda unidad que está ocupada por átomos.


Formaci n de un cristal

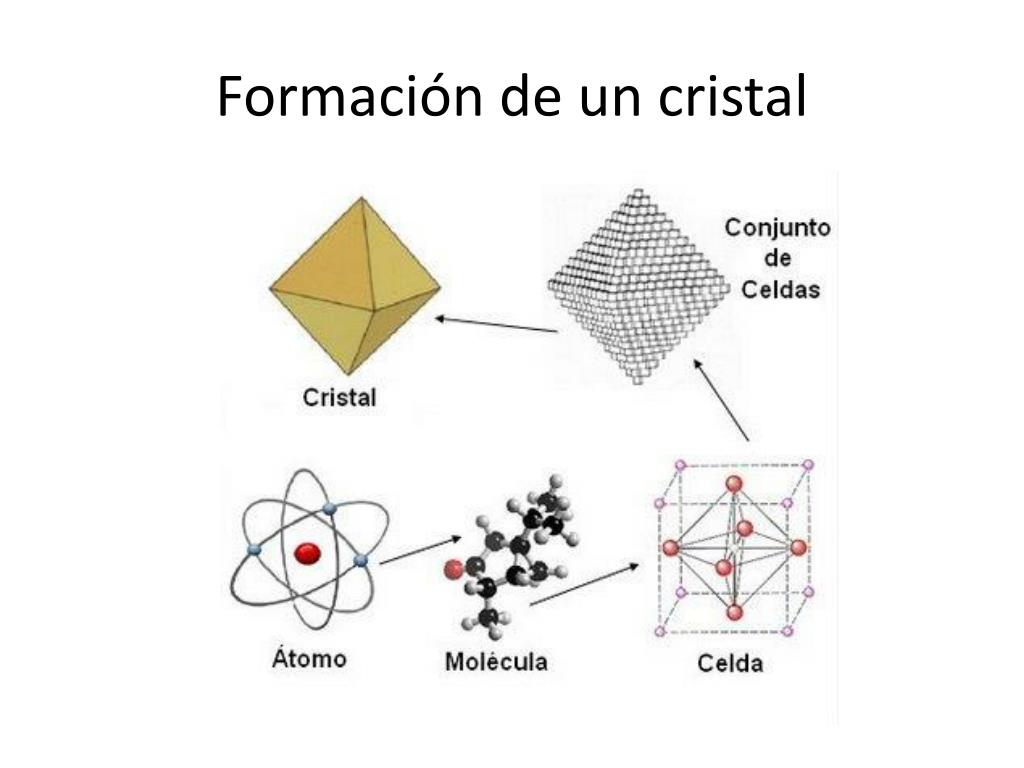

Formación de un cristal

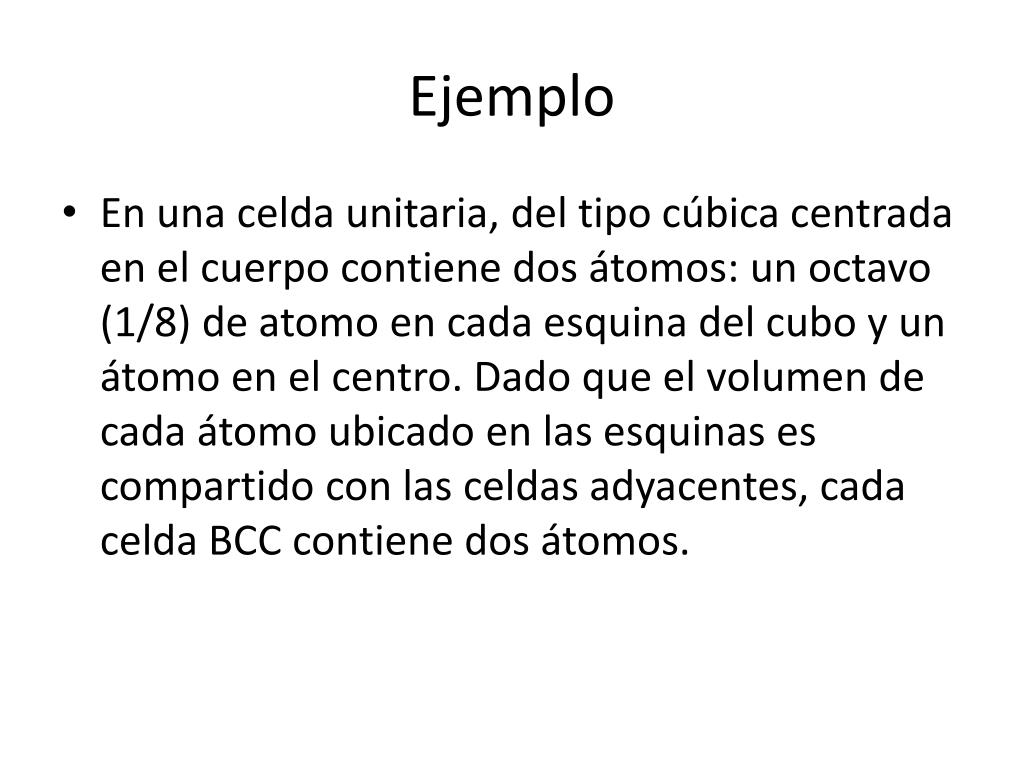

Ejemplo

Ejemplo

  • En una celda unitaria, del tipo cúbica centrada en el cuerpo contiene dos átomos: un octavo (1/8) de atomo en cada esquina del cubo y un átomo en el centro. Dado que el volumen de cada átomo ubicado en las esquinas es compartido con las celdas adyacentes, cada celda BCC contiene dos átomos.


Tipos de apilamiento at mico y estructuras electr nicas

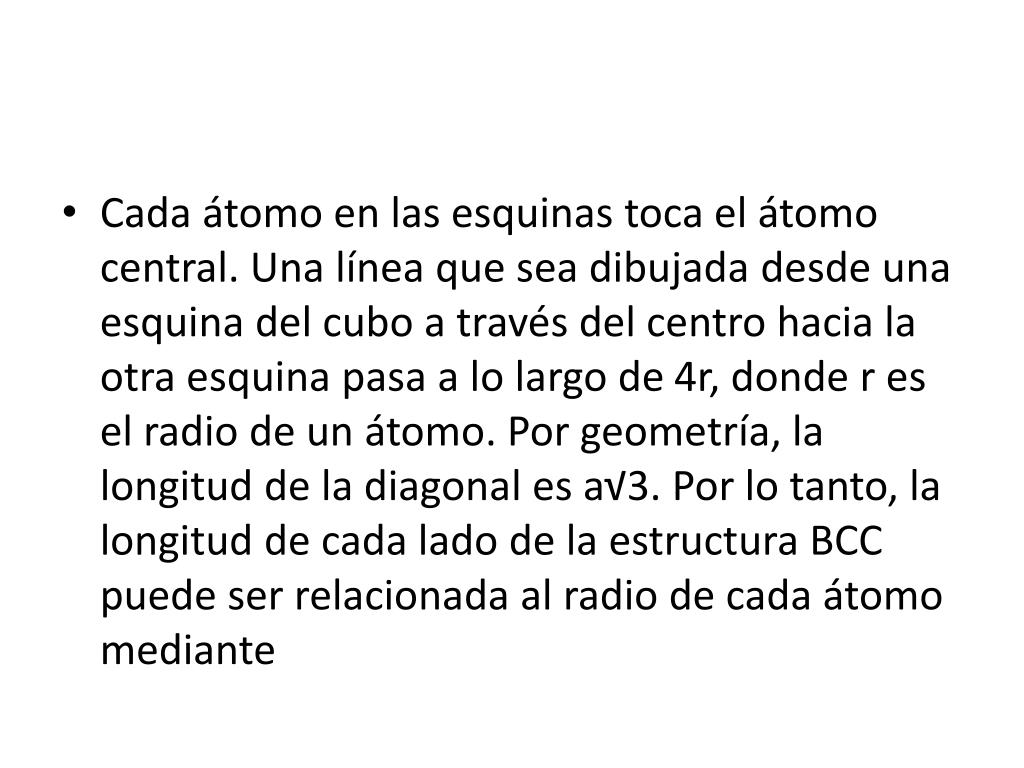

  • Cada átomo en las esquinas toca el átomo central. Una línea que sea dibujada desde una esquina del cubo a través del centro hacia la otra esquina pasa a lo largo de 4r, donde r es el radio de un átomo. Por geometría, la longitud de la diagonal es a√3. Por lo tanto, la longitud de cada lado de la estructura BCC puede ser relacionada al radio de cada átomo mediante


Tipos de apilamiento at mico y estructuras electr nicas

  • Las expresiones utilizadas para definir una estructura CCC son:

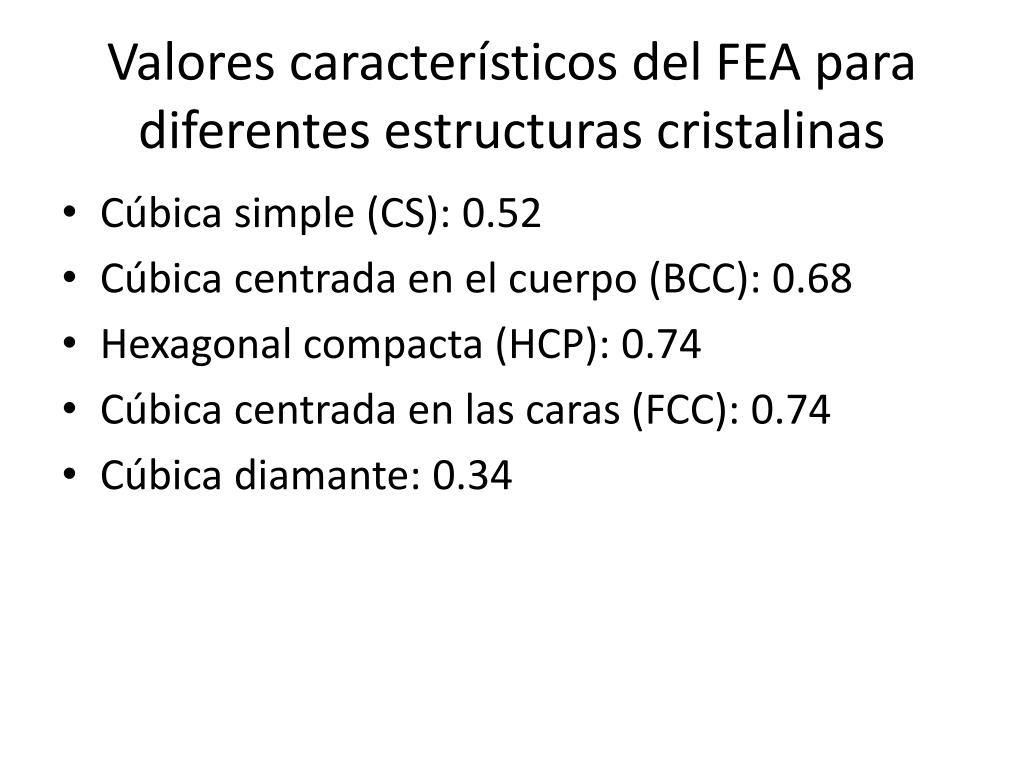

Valores caracter sticos del fea para diferentes estructuras cristalinas

Valores característicos del FEA para diferentes estructuras cristalinas

  • Cúbica simple (CS): 0.52

  • Cúbica centrada en el cuerpo (BCC): 0.68

  • Hexagonal compacta (HCP): 0.74

  • Cúbica centrada en las caras (FCC): 0.74

  • Cúbica diamante: 0.34

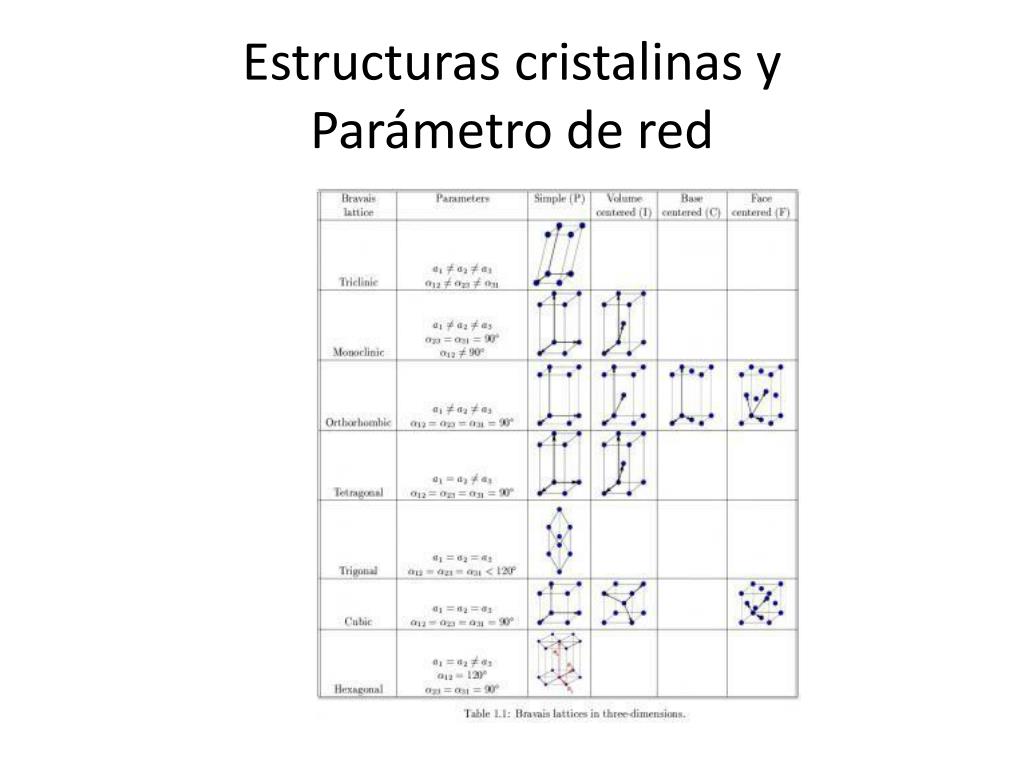

Estructuras cristalinas y par metro de red

Estructuras cristalinas y Parámetro de red

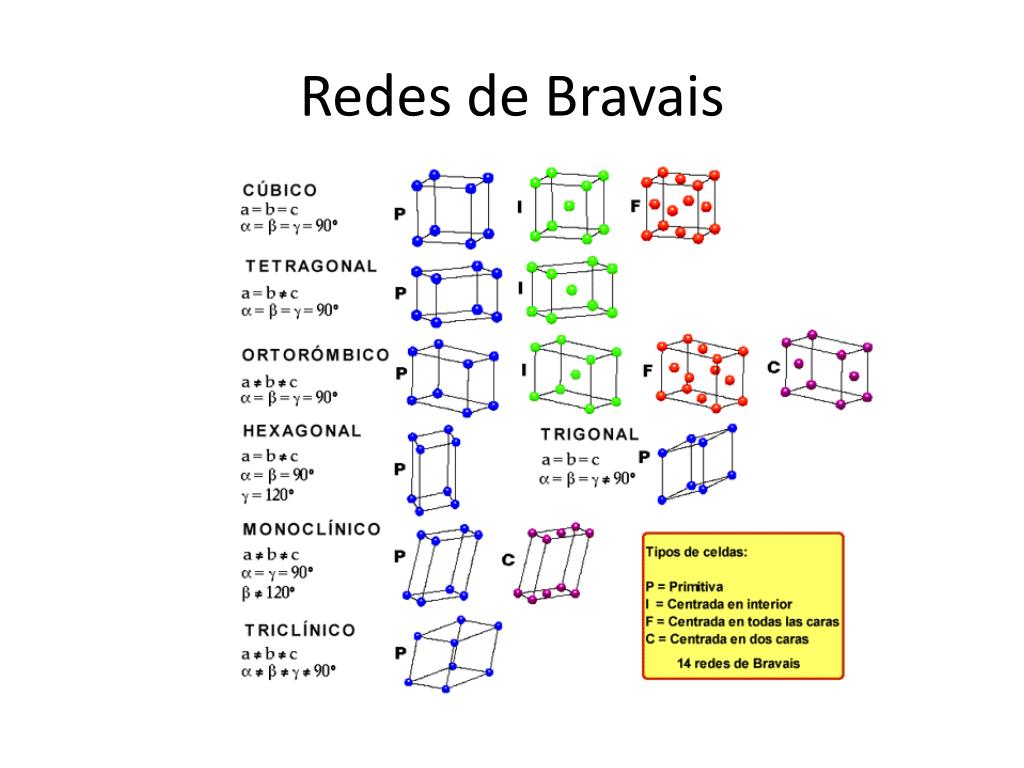

Redes de bravais

Redes de Bravais

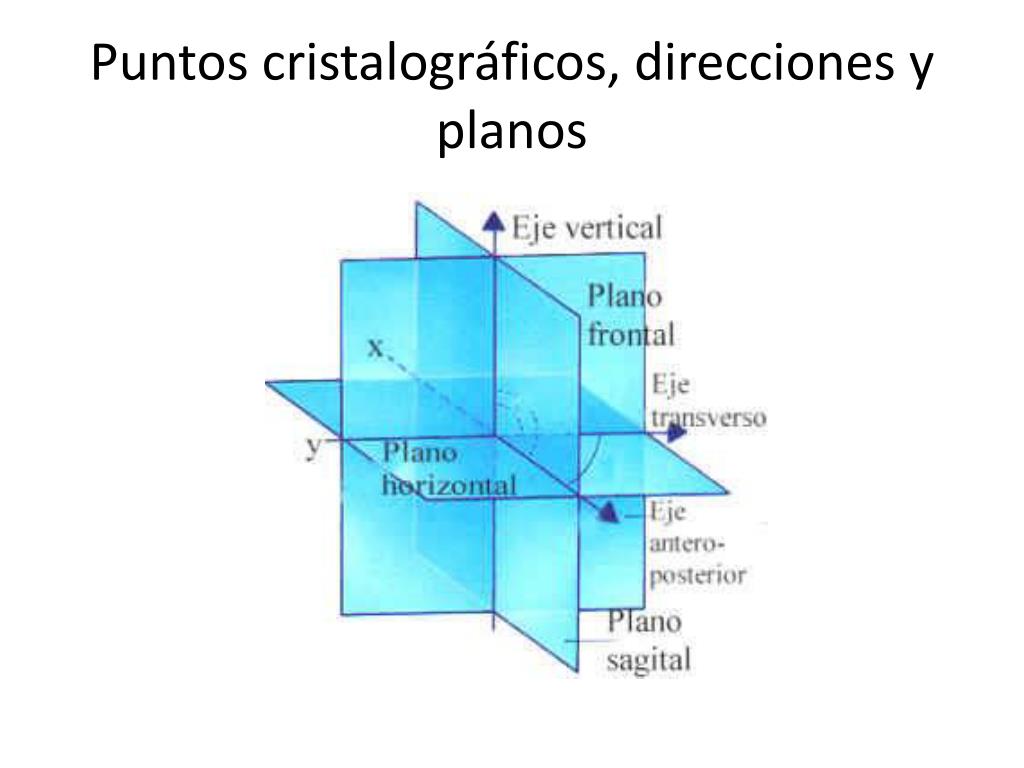

Puntos cristalogr ficos direcciones y planos

Puntos cristalográficos, direcciones y planos


Puntos cristalogr ficos direcciones y planos1

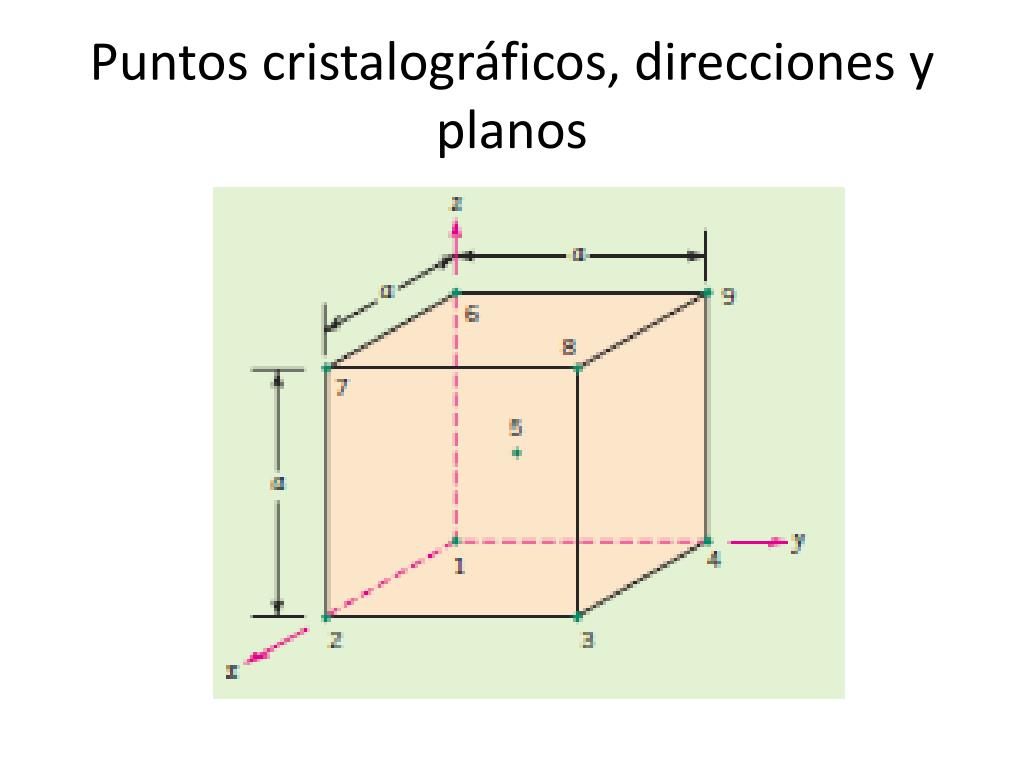

Puntos cristalográficos, direcciones y planos

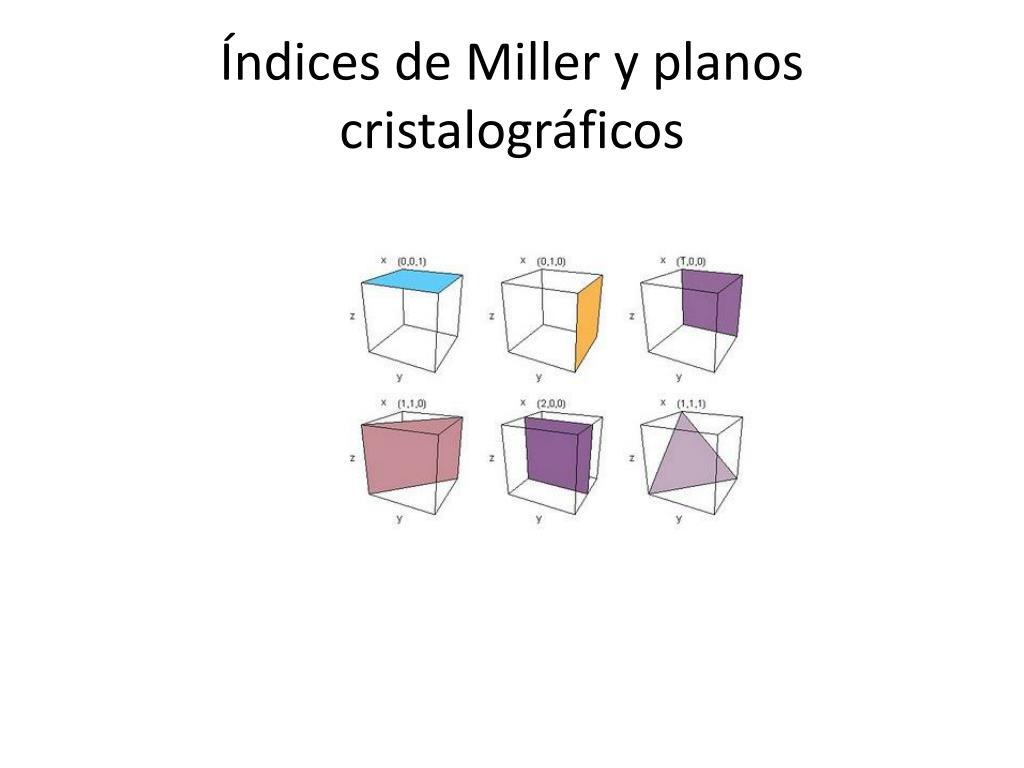

Ndices de miller y planos cristalogr ficos

Índices de Miller y planos cristalográficos


Ndices de miller y planos cristalogr ficos1

Índices de Miller y planos cristalográficos


Ndices de miller y planos cristalogr ficos2

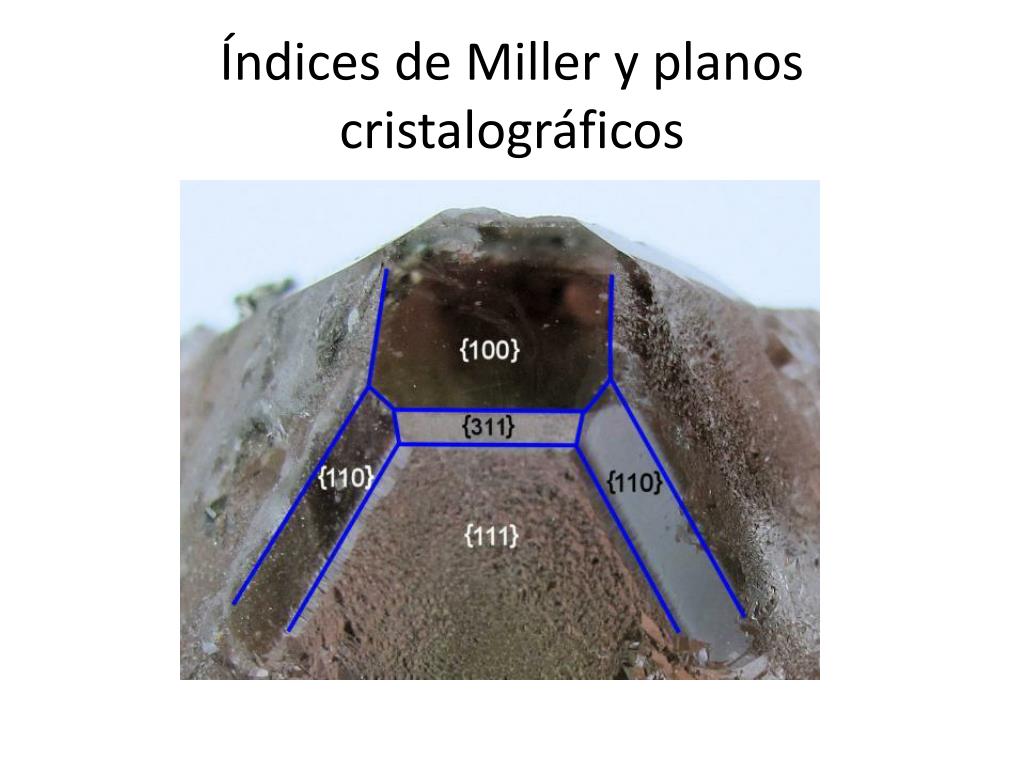

Índices de Miller y planos cristalográficos

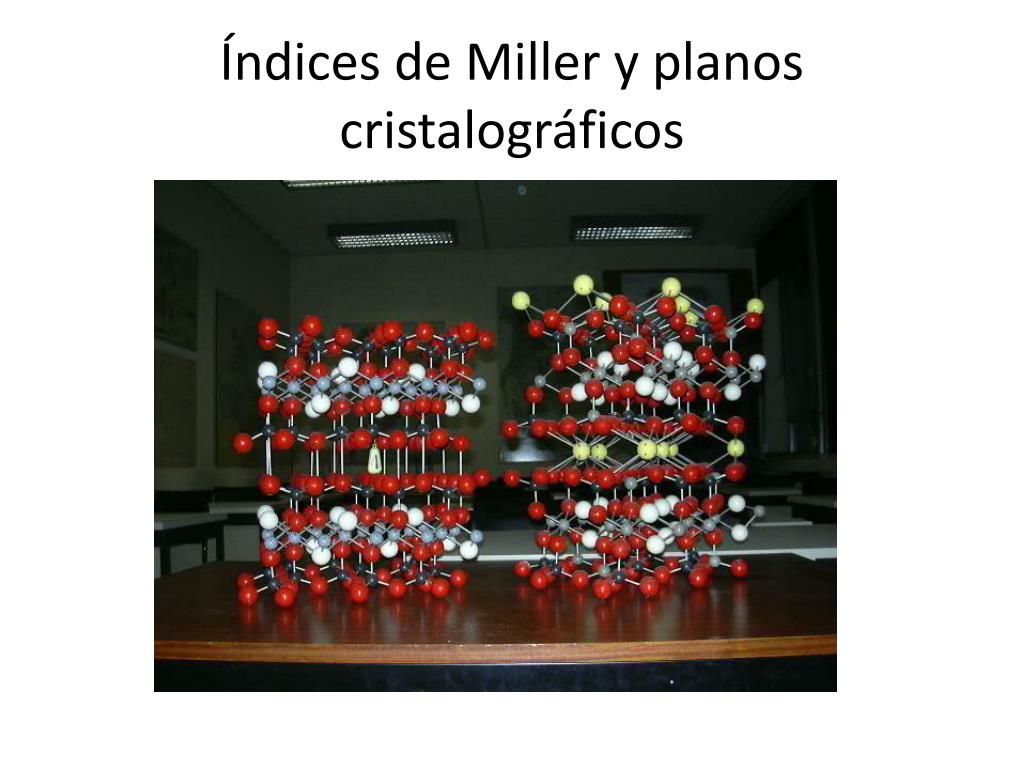

Ndices de miller y planos cristalogr ficos3

Índices de Miller y planos cristalográficos

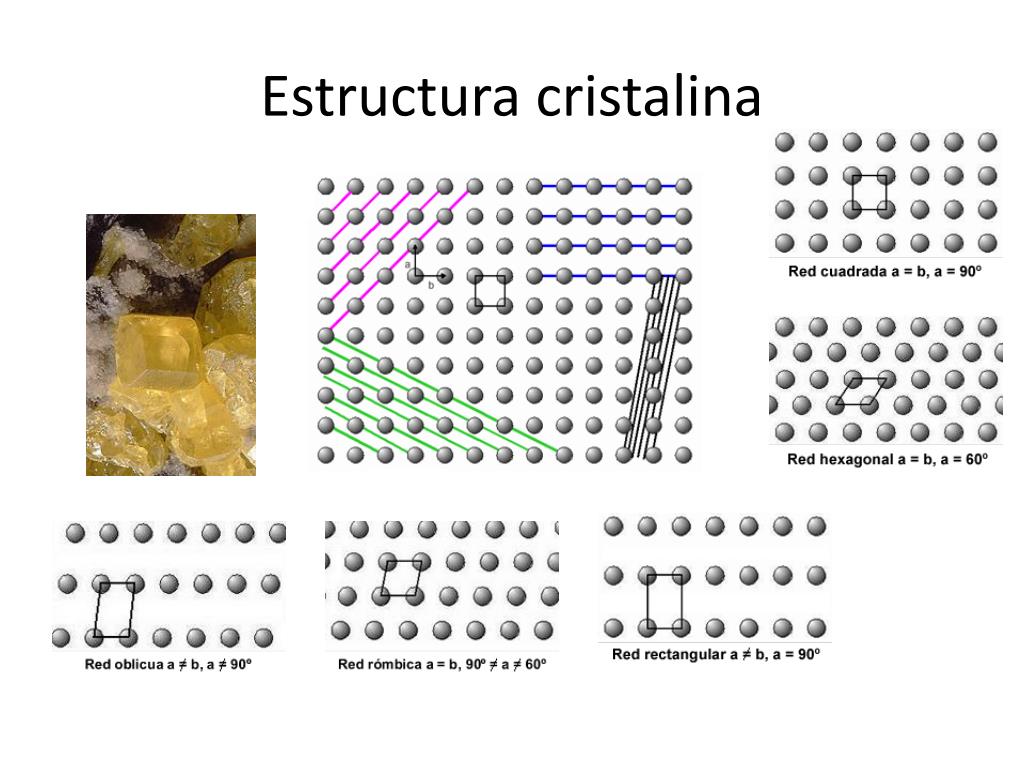

Estructura cristalina

Estructura cristalina

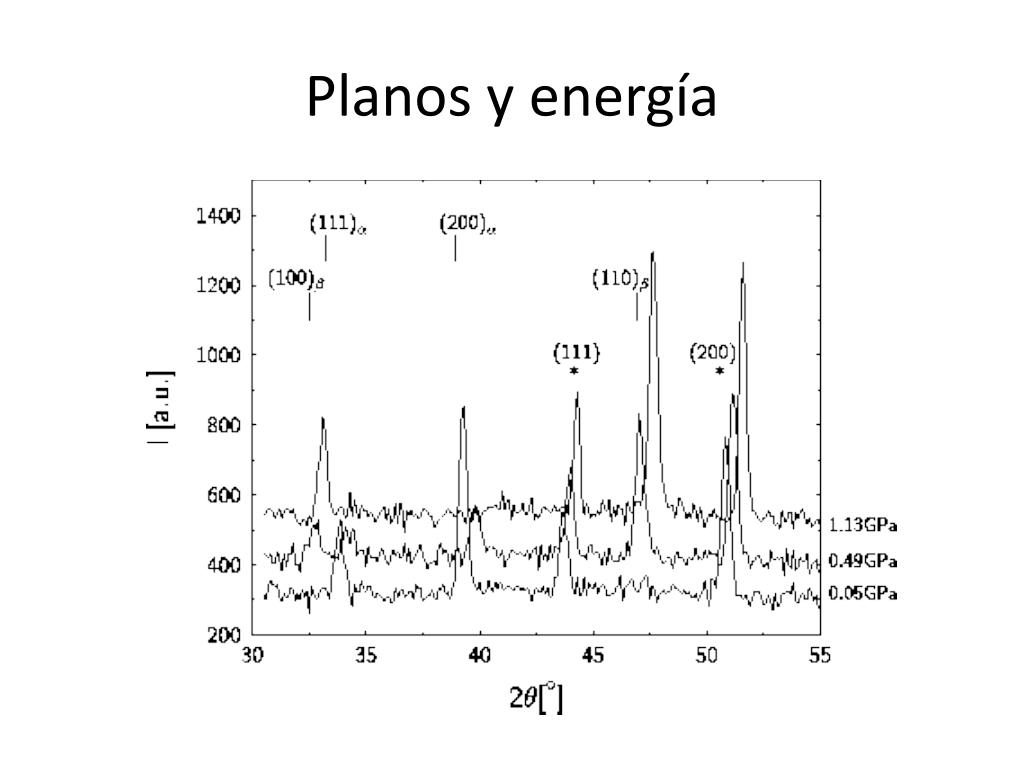

Planos y energ a

Planos y energía
