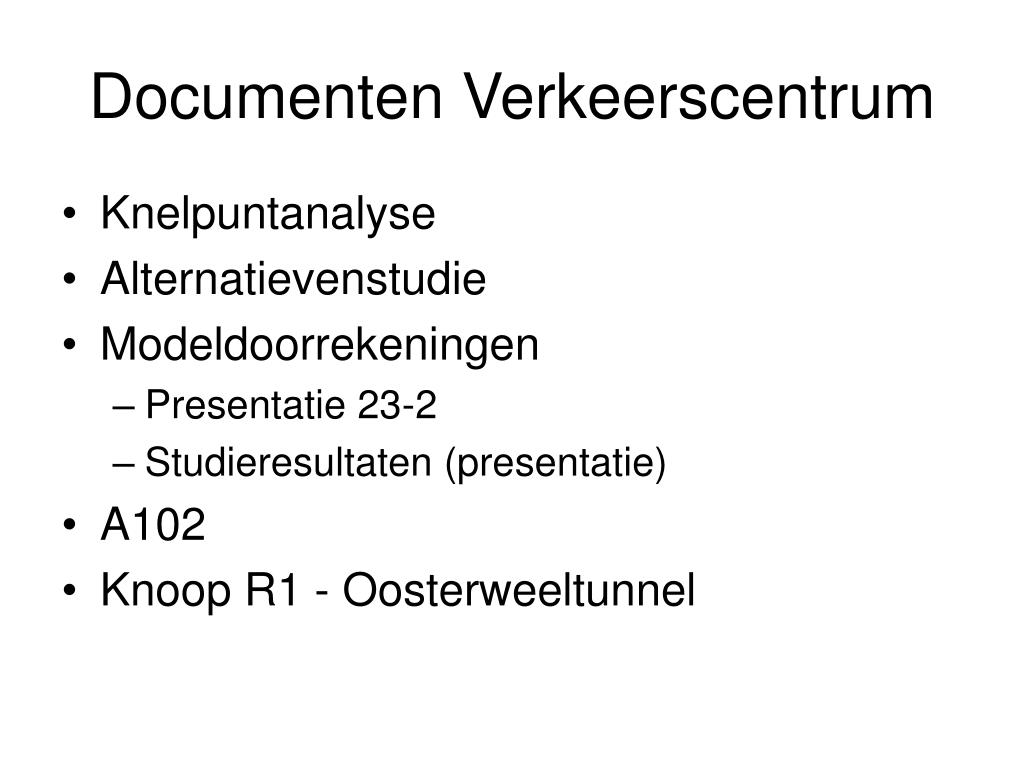

  1. Documenten Verkeerscentrum • Knelpuntanalyse • Alternatievenstudie • Modeldoorrekeningen • Presentatie 23-2 • Studieresultaten (presentatie) • A102 • Knoop R1 - Oosterweeltunnel

  2. Knelpuntanalyse • Zware congestie • Van saturatie op spitsuur naar saturatie op werkdag • Enkele knelpunten bepalend voor doorstroming maar in feite volledige systeem R1 verzadigd • Saturatie en weving lokaal doorgaand leidt tot hoge incidentgevoeligheid • Relatieve verkeersonveiligheid dubbel zo hoog als R0 • Concentratie aan Kennedytunnel en Berchem-Borgerhout • Gebrek aan geschikt alternatief bij calamiteiten • Hoge onbetrouwbaarheid reistijd • Sluipverkeer

  3. Knelpuntanalyse • Verschil file – knelpunt • In knelpunt: capaciteit • Snelheid bepaald door traagste voertuig • Voor knelpunt: wachtrij • Capaciteit knelpunt te verdelen over aanvoerende takken • Totale aanvoer overtreft capaciteit knelpunt • Wachtrij (file) op aanvoerende takken • Doorstroming per tak lager dan capaciteit • Snelheid bepaald door afwikkeling knelpunt Bedieningstijd: Ticketnummer in wachtrij/capaciteit

  4. Kennedytunnel richting A’pen Knelpunt: saturatie – snelheid 60-70 (beperking tot 70km/u)

  5. Kennedytunnel richting A’pen Wachtrij: beneden saturatie – snelheid 20-40 km/u

  6. File op E17 voor Kennedytunnel

  7. Evolutie knelpunt • Aanvangsfase • Capaciteit bereikt in spits • Groei • Spits wordt breder • Dal wordt opgevuld • Stagnatie • Kleine verdere groei stuit op sterke groei congestie

  8. Indicator congestie/saturatie • Congestieindex • Verhouding spitsuurverkeer /dagverkeer • Verhouding < 10% duidt op congestie • Highway Capacity Manual: < 9.2% zware congestie • Toepasbaar op delen van netwerk • Saturatieindex • Verhouding werkdagverkeer / uurcapaciteit • Vanaf 10: knelpunt op spitsuur • Theoretisch maximum: 24 maar praktisch beperkt vanwege instabiliteit (kleine verstoring geeft grote hinder) • Toepasbaar op wegvakken

  9. Congestieindex Indicator ernst congestie (<9.2 = zware congestie) weg Gemiddelde K-factor R1 6.8 E313 7.4 E19 7.9 E17 7.7 R2 11.3

  10. Saturatieindex Top 10 verzadigde wegvakken rond Antwerpen Wegvak Verhouding dagverkeer/uurcapaciteit R1 Berchem-Borgerhout 14.6 R1 Kennedytunnel 14.6 R1 doorgaand op Antwerpen-Oost (3 rijstr. naar NL) 14.6 E313 Wommelgem - Borgerhout 14.2 R1 Borgerhout 13.1 R1 ring 2 uitrit naar E313 13.0 R1 Berchem – Antwerpen-zuid 12.9 R1 Antwerpen-noord ring 1 12.8 E17 samenvoeging met N49 12.5 E313 oprit ring 2 12.4

  11. Saturatie R1

  12. Verband filezwaarte - verkeersvraag

  13. R1 groeireserve • Theoretisch 10-15% reserve tijdens daguren (6u-20u) aan knelpunten • Practisch: • instabiliteit bij hoge intensiteiten (gevolgen incident herstellen pas als vraag onder capaciteit) • Congestiekost neemt exponentieel toe

  14. Concentratie incidenten • Filestaart LO • Dal Kennedytunnel: overgang dalend naar stijgend + weven • Borgerhout – Berchem: weven/kruisen • Scherpe bochten in aansluiting van E313 en naar E19

  15. Oost-West: alternatief via LHT

  16. Sturing rijrichting R1/R2 slechts incidenteel efficiënt/geloofwaardig

  17. Evolutie zonder ingrijpen • Groei vraag maar geen groei verkeer mogelijk • Kost wegverkeer neemt sterk toe (congestie) • Ritten met grootste tijdwaardering blijven • Vrachtverkeer zal toenemen maar personenverkeer moet dan dalen • Instabiliteit R1 neemt sterk toe • Kleine incidenten grote verstoringen • Beperkingen of hoge drempel alternatieven (Singel, LHT, Temse)

  18. Vrachtwagenstromen 2007

  19. Potentieel (huidig) vrachtverkeer noordelijke tunnels (zonder verbod) • 44% van alle vrachtwagenstromen • 91% van oeverkruisend vrachtverkeer (incl. Oost-West) • 56% van oeverkruisend vrachtverkeer (excl. Oost-West) • Huidig aandeel LHT: 22%

  20. Verkeersstromen personenverkeer Noord Oost West Zuid

  21. Personenverkeer: selected links ochtendspits

  22. Actueel personenverkeer Kennedytunnel vooral centrum en zuid

  23. Vergelijking variantes Oosterweelop basis van potentieel/dagverkeer 2007 • Arupsum verfijnd • Onvoldoende ontlasting zuidelijke R1 • Op zichzelf geen oplossing

  24. Vergelijking variantes Oosterweelop basis van potentieel/dagverkeer 2007 • Arupsum conform • Op zichzelf geen oplossing • Knooppunt Antwerpen Noord zwaar ondergedimensioneerd • Aansluiting op 2x4 noodzakelijk voor A12 + OWT ipv 2x2 (enkel voldoende voor A12)

  25. Vergelijking variantes Oosterweelop basis van potentieel/dagverkeer 2007 • BAM conform • Fase 1 (excl. E313 en SRW/DRW) biedt werkend alternatief

  26. Vergelijking variantes Oosterweelop basis van potentieel/dagverkeer 2007 • BAM conform • Incl. fase 2 (E313, SRW/DRW, A’Noord) is situatie 2020 onder controle

  27. Modelresultaten • Congestie blijkt sterk stabiliserende factor • Buiten doorstroming in spits grote buffer aanwezig • File • Spitsverbreding* • Andere routes • Andere modi • Andere bestemming* • Afzien van verplaatsing* (*: niet gemodelleerd) • Voorbeeld file Kennedytunnel • Doorstroming ochtendspitsuur: 6600 vte/u (capaciteit) • File tot Haasdonk: 9km * 3 rijstroken * 100 vte/km/rs = 2700 vte in wacht • Daluren zijn volgestroomd: op werkdag 6-18u • Overloop naar Waaslandtunnel, Liefkenshoektunnel, N16, R0 • Hoge aandelen OV naar kernstad vanuit Linkeroever (LO: 50%, Beveren 40%, allle herkomsten: gemiddeld 24%)

  28. Modelresultaten • Autonoom effect nieuwe tunnel volstaat niet om Kennedytunnel filevrij te maken • Tol op nieuwe tunnel verzwakt autonoom effect • Extra stimulus nodig om effect te vergroten • Vrachtverbod • Heffing Kennedytunnel • Sterk aanbod openbaar vervoer • Sterke modale verschuiving (hoe?) • Congestie als fijnregeling? (reikwijdte beperkt)

  29. Vergelijking variantes ochtendspits R1 Kennedytunnel richting 2 (Oost) * Tol LHT/OW + vrachtverbod KT is zelfde scenario als Vrachtverbod + tol LHT

  30. Vergelijking variantes ochtendspitsOosterweeltunnel richting 1 (Oost) * Tol LHT/OW + vrachtverbod KT is zelfde scenario als Vrachtverbod + tol LHT

  31. Evenwichtspunten R1 (filevrij,geen verbod) • Tol Oosterweel • Oosterweel enkel als overloop • Congestie, verbod of andere stimulans nodig om systeem te laten functioneren • Tolvrij/gelijke tol • Grotere ontlastend effect bij BAM-tracé • Tol Kennedytunnel • ArupSUM tracé heeft een extra stimulus van deze grootte-orde nodig om een analoge ontlasting op te leveren als BAM-tracé zonder tol.

  32. Modale verschuiving • Frequentie OV x 2 • Openbaar vervoer aandeel neemt toe met 4% (verdubbeling aanbod, gebruik OV neemt toe met 25%, personenverkeer daalt met 10%) • Modaal aandeel OV x 2 • Daling personenverkeer met 17% • Sterke maatregelen nodig om dit te bereiken • Effect op personenverkeer is globaal!

  33. Inrichting knoop R1 - Oosterweeltunnel • Aansluiting op 2 rijstroken per tak volstaat comfortabel in normale omstandigheden • Bij calamiteit in spitsuur en omleiding via Oosterweeltunnel kan een file van 1 tot 3 km optreden. • Aanvaardbaar in uitzonderlijke stress-situatie • absoluut vermijden overlast bij falen 1 tunnel kan enkel door overdimensioneren alle overige tunnels

  34. Aandachtspunten • ArupSUM tracé: volledige herinrichting Antwerpen Noord noodzakelijk • Hoofdrichting R1 – A12 op 2 x 4 rijstroken • (voeding haven/A12 op 2 x2, OWT op 2x3) • Knopen met radiale snelwegen uitbreiden om rerouting mogelijk te maken (concentratie verkeer van/naar 1 richting)

  35. Impact Oosterweelknoop • Versterkt autonoom effect Oosterweelverbinding • Ontlast KT, LHT, Waaslandtunnel • Onlast stadsnet, vooral in buurt van knopen Ekeren, Groenendaallaan, Schijnpoort • Stadsnet zonder Oosterweelknoop in 2020 kritisch op noord-zuid as • Debieten sterk afgetopt door lichtenregeling • Rerouting naar Stedelijke Ringweg • Druk op parallelle alternatieven Leien • Knelpunten (vertraging > 6 min) aan knopen Schijnpoort, Groenendaallaan, Noorderplaats, Londonstraat, Siberiabrug • Sterke verbetering door Oosterweelknoop

  36. Autonoom vermogen meccanotracé vs BAM en ArupSUM

  37. Autonome impact Meccanotracé tolvrij, verschil met Do Minimum

  38. Mecanno vs DoMinvrachtverbod KT, tol OW/LHT

  39. Meccanotracé • Haven • Congestievrije ontsluiting naar Oost en West • Ontlasting Liefkenshoektunnel • Stad • Beperkte ontlasting Kennedytunnel en Waaslandtunnel

  40. Natuurlijke verdeling verkeer tunnelvariantes • Selected link op N49 net na aansluiting Oosterweeltunnel • Tolvrije situatie

  41. Potentieel A102vrachtverkeer • Inrichting als bypass E313 – A’pen Noord • Primair potentieel: 28% vrachtverkeer van E313 (bestemming A12 Noord, E19 Noord, haven rechteroever) • Voorbehoud verkeer haven zuid via Groenendaallaan • Max. ontlasting viaduct 280 vw/uur per rijrichting (buiten spits) • Secundair potentieel: 29% oeverkruisend vrachtverkeer van E313 • Extra stimulans nodig, nu gebruikt, afhankelijk van bestemming, slechts 0.4% (E17) tot 11,2% (Deurganckdok) Liefkenshoektunnel • Dit secundair potentieel leidt slechts beperkt tot ontlasting van de huidige belasting viaduct (grootste deel gebruikt vandaag dit viaduct niet). • Maximale ontlasting E313 tussen Wommelgem en R1: -56% vrachtverkeer

  42. A102potentieel incl. vrachtverbod Kennedytunnel • Verdwijnt • verkeer van/naar E313 • Oeverkruisend verkeer van/naar noorden (E19, A12, haven) • Toegevoegd • Oeverkruisend verkeer van/naar zuiden (A12/E19) • Globaal effect: -49% vrachtverkeer op viaduct • Spitsuur: -300 vrachtwagens/uur/richting • Daluren: tot -650 vrachtwagens/uur/richting

  43. Viaduct Deurneverdeling vrachtverkeer over dag

  44. A102potentieel personenverkeer • Primair potentieel (noord, haven RO): 10% • Secundair potentieel (oeverkruisend): 22% • Inrichting als stedelijke ringweg • Sterke ontlasting Deurne en Merksem • Ontlasting E313 tussen Wommelgem en R1 wordt teniet gedaan door opgevangen regionaal verkeer • Netto effect: toename personenverkeer met 5% tov Do Minimum
