  1. Система кодирования аудиовизуальной информации и ее передачи в узкополосном канале(разработка Российской Федерации) Федеральное Агентство по Науке и Инновациям ЗАО «НИИР-КОМ»ФГУП «Главный Радиочастотный Центр»

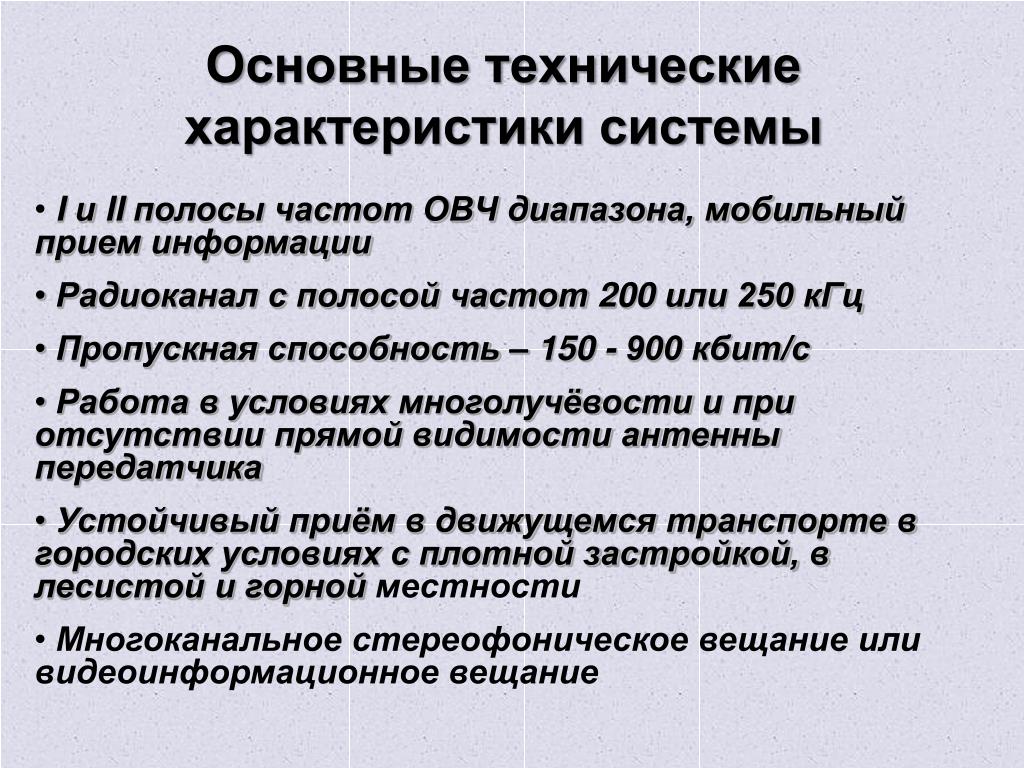

  2. Основные технические характеристики системы • I и II полосы частот ОВЧ диапазона, мобильный прием информации • Радиоканал с полосой частот 200 или 250 кГц • Пропускная способность – 150 - 900 кбит/с • Работа в условиях многолучёвости и при отсутствии прямой видимости антенны передатчика • Устойчивый приём в движущемся транспорте в городских условиях с плотной застройкой, в лесистой и горной местности • Многоканальное стереофоническое вещание или видеоинформационное вещание

  3. Требования к системе • Удовлетворение постоянно возрастающего спроса на частотные присвоения систем связи без пересмотра частотных планов • Использование передовых методов кодирования звуковой и видеоинформации и других мультимедийных данных • Обеспечение высокой спектральной эффективности и энергетического КПД по сравнению с аналоговыми системами • Обеспечение большей надежности сервиса путем использования передовых методов канального кодирования и модуляции • Обеспечение выбора между расширением зоны покрытия и качеством услуг при заданной мощности излучения • Возможность использования масштабируемого кодирования, разнесенного приема или передачи • Обеспечение различных сервисов данных (оповещение в ЧС, информация в публичном транспорте, информационные службы) • Обеспечение поддержки одночастотных сетей • Реализация производства дешевых приемников

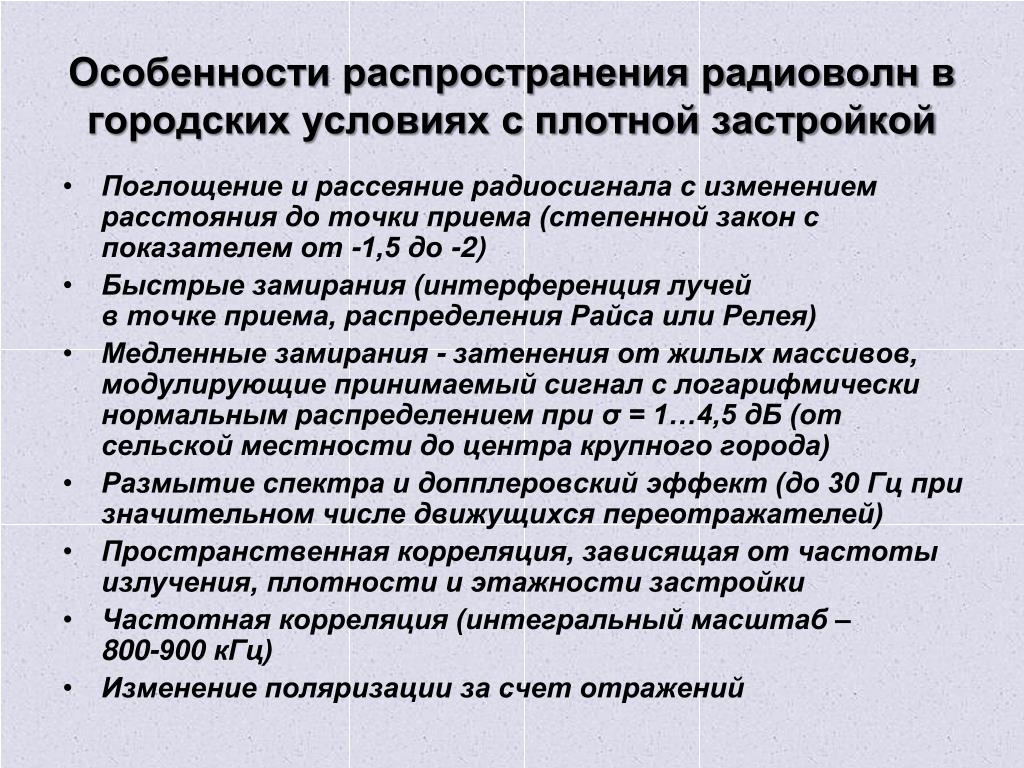

  4. Особенности распространения радиоволн в городских условиях с плотной застройкой • Поглощение и рассеяние радиосигнала с изменением расстояния до точки приема (степенной закон с показателем от -1,5 до -2) • Быстрые замирания (интерференция лучейв точке приема, распределения Райса или Релея) • Медленные замирания - затенения от жилых массивов, модулирующие принимаемый сигнал с логарифмически нормальным распределением при σ = 1…4,5 дБ (от сельской местности до центра крупного города) • Размытие спектра и допплеровский эффект (до 30 Гц при значительном числе движущихся переотражателей) • Пространственная корреляция, зависящая от частоты излучения, плотности и этажности застройки • Частотная корреляция (интегральный масштаб – 800-900 кГц) • Изменение поляризации за счет отражений

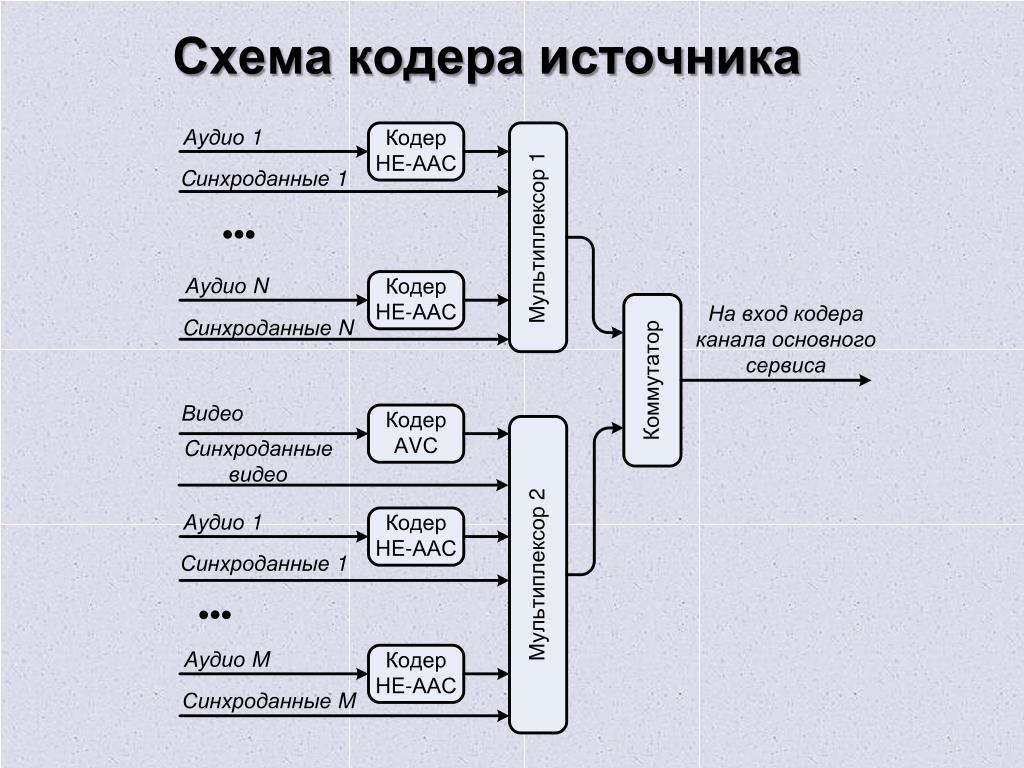

  5. Схема кодера источника

  6. Параметры кодера источника • Кодирование звука: • • MPEG-1 Layer III: 64 –320 кбит/с • • Dolby AC3: 32 – 640 кбит/с • • MPEG-4 HE-AAC: 12 – 128 кбит/с • Кодирование видео: • • MPEG-2:1-25 Мбит/с, от 352х288 до 720х576, от 12.5 до 25 кадр/с, • • MPEG-4 AVC: 0.01 - 2 Мбит/с, от 160х120 до 720х576, от 3 до 25 кадр/с • • интеллектуальные алгоритмы кодирования, разработанные на базе российских патентов, обеспечивают эффективную компенсацию движения, адаптивный подбор коэффициентов • квантования, гибкое регулирование скорости выходного потока, изменение длины и состава групп кадров (количества Р- и В-кадров в группе), изменение размеров групп кадров при смене сюжета • Дополнительные данные: • текстовые • графические • произвольные бинарные

  7. Схема передатчика

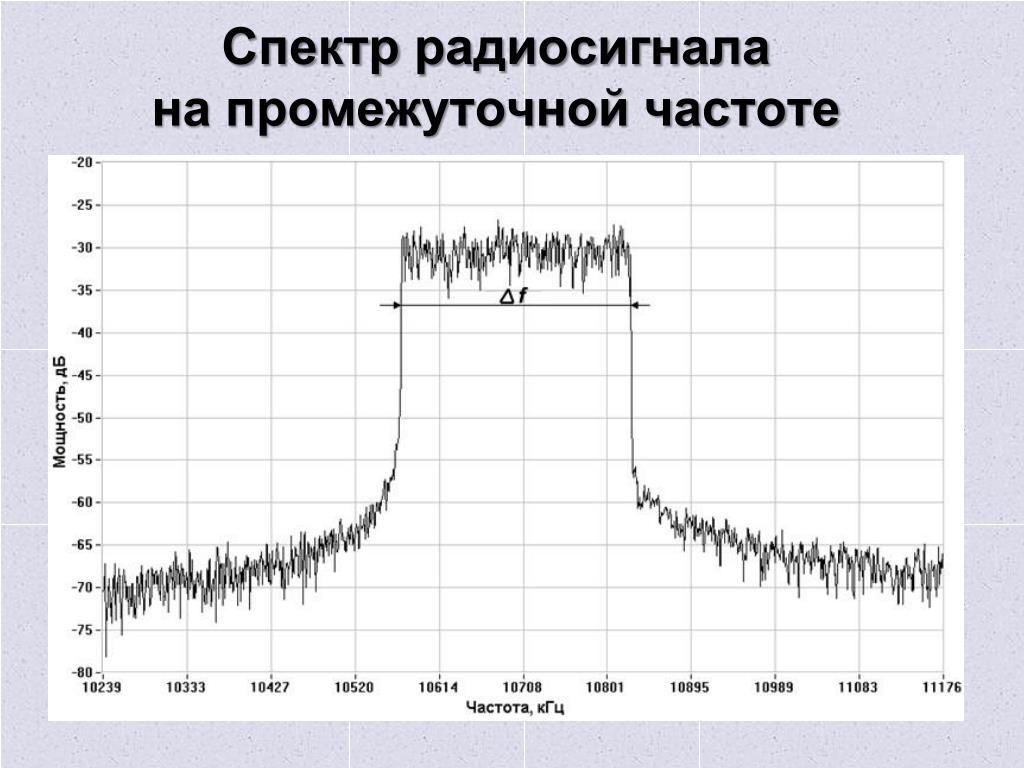

  8. Спектррадиосигналана промежуточной частоте

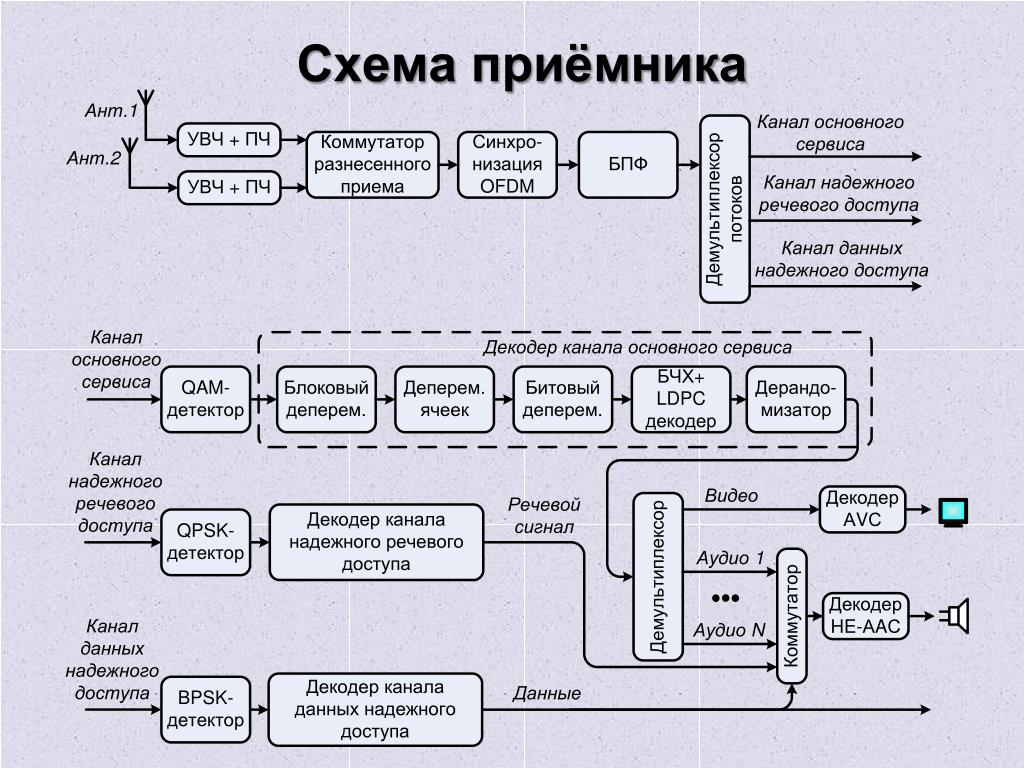

  9. Схема приёмника

  10. Предпочтительные аудио/видео форматыпри ширине канала 250 кГц

  11. Некоторые результаты исследований Режим работы:модуляция 16-QAM скорость LDPC-кодирования 3/4 защитный интервал 1/8 Скорость полезного цифрового потока: 570 кбит/с Вероятность ошибки на выходе декодера БЧХ: ~ 5∙10-10(“раз в час”)

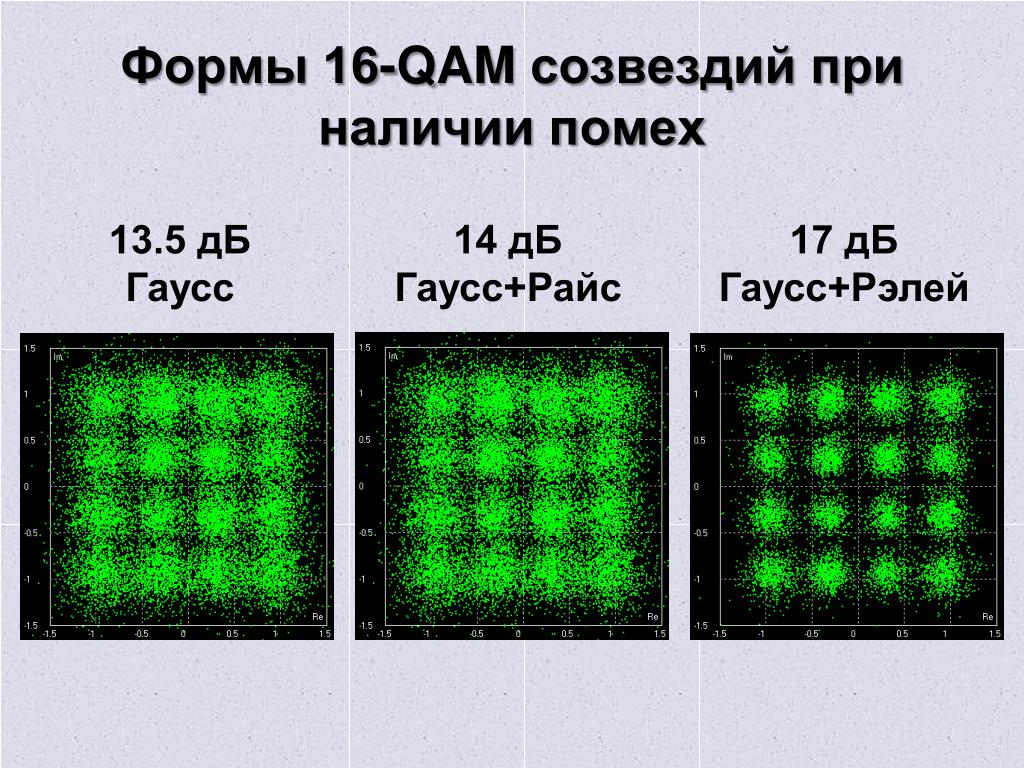

  12. Формы 16-QAM созвездий при наличии помех 13.5 дБ Гаусс 14 дБ Гаусс+Райс 17 дБ Гаусс+Рэлей

  13. Формы 16-QAM созвездий при сдвиге частоты 25 Гц Гауссовский шум 16 дБ

  14. Видео 300 кбит/с 352х288(CIF), 25 кадров/с

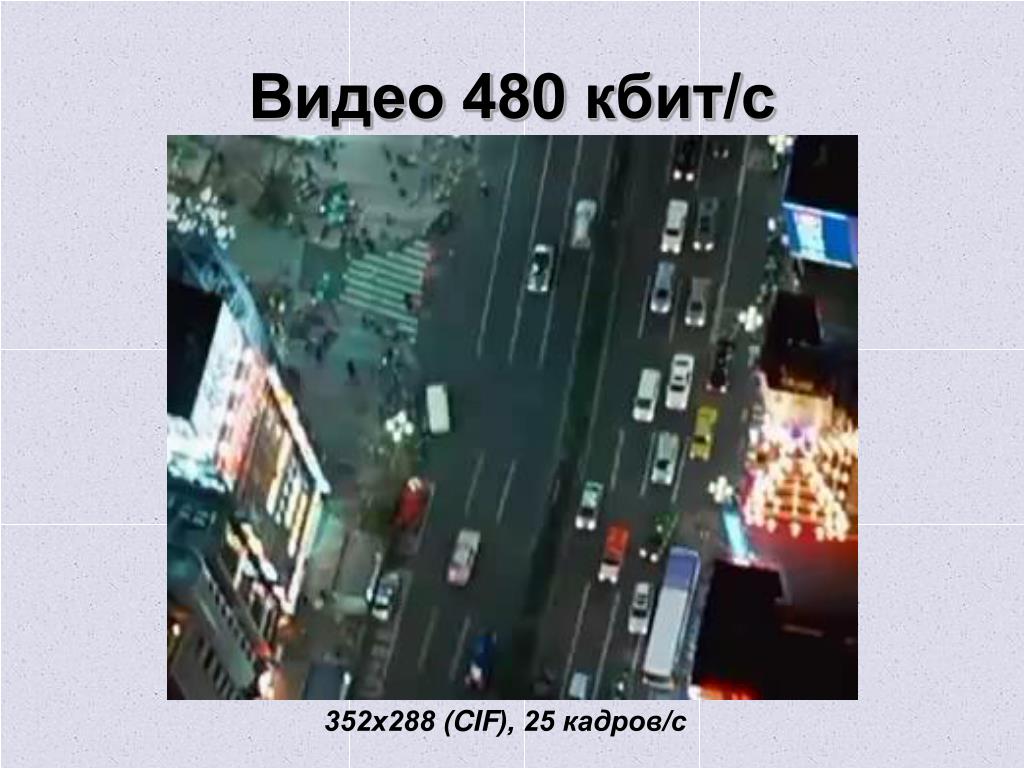

  15. Видео 480 кбит/с 352х288(CIF), 25 кадров/с

  16. Видео 480 кбит/с 352х288(CIF), 25 кадров/с

  17. Отношение сигнал/шум при проезде по Садовому кольцу

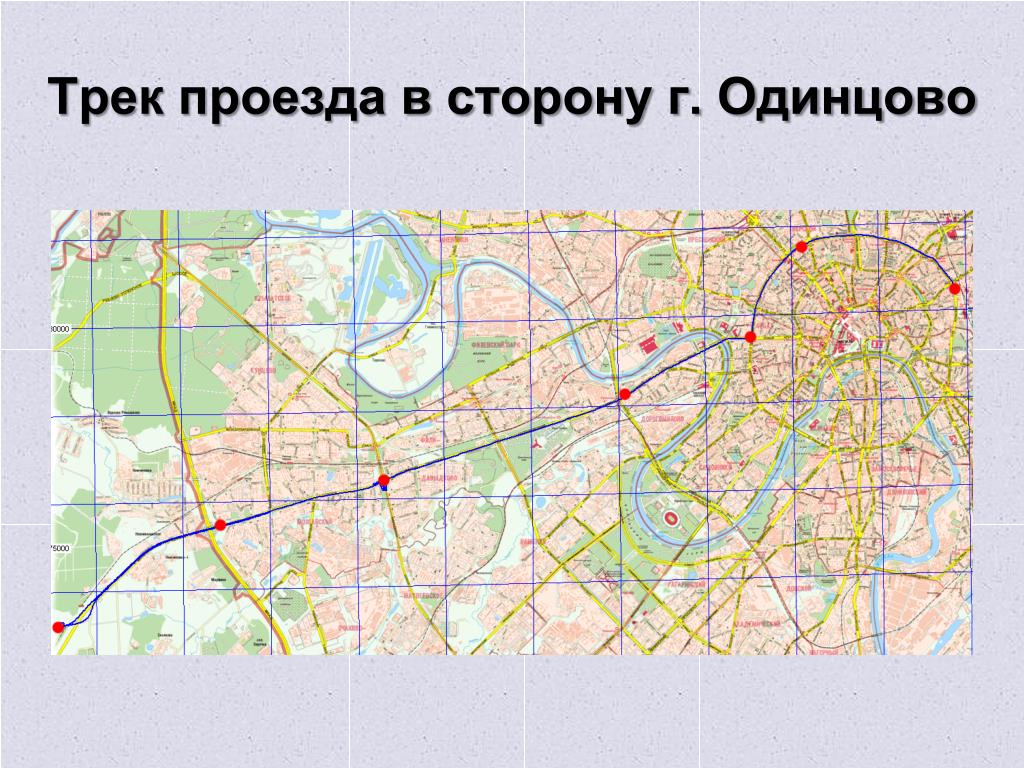

  18. Трек проезда в сторону г. Одинцово

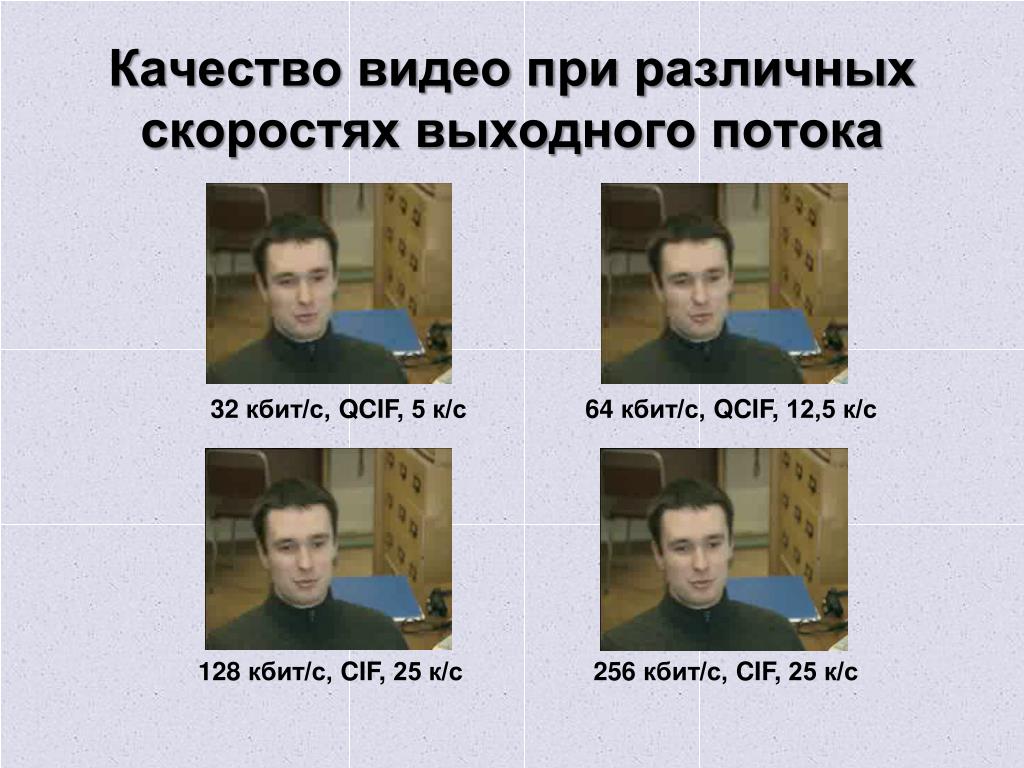

  19. Качество видео при различных скоростях выходного потока 32 кбит/с, QCIF, 5 к/с 64кбит/с, QCIF, 12,5 к/с 128кбит/с, CIF, 25 к/с 256кбит/с, CIF, 25 к/с
