Bezpečnostní předpisy v oblasti elektrotechniky

1. Bezpečnostní předpisy v oblasti elektrotechniky ÚVOD

2. Rozdělení elektrických zařízení • (ČSN 330010) • Podle účelu: • Øsilová - sloužící k výrobě, přeměně, přenosu, a • rozvodu energie a k její přeměně na jiný druh • energie nebo práci • Øsdělovací - sloužící k přenosu, zpracování, • záznamu a reprodukci informací v jakékoliv formě • Øřídící - slouží k ovládání, řízení, ochraně, měření • a kontrole . zvláštní - k jiným účelům (např. • zdravotnická)

3. Podle napětí: mezi vodičem a zemí mezi vodiči malého napětí /mn/ do 50 V st. do 50 V st. (kategorie I) 120V ss. 120 V ss. nízkého napětí /nn/ nad 50 V nad 50 V (kategorie II) do 600 V do 1000 V st. do 1500 V ss. vysokého napětí /vn/ nad 0.6 kV nad 1 kV (kategorie A) do 30 kV do 52 kV velmi vys. nap. /vvn/ od 30 kV od 52 kV (kategorie B) do 171 kV do 300 kV zvlášť vys. nap. /zvn/ od 300 kV (kategorie C) do 800 kV ultra vys. nap. /uvn/ nad 800 kV (kategorie D) Do 1000 V Nad 1000 V

4. Podle frekvence: • střídavá silová • - nízkofrekvenční /nf/ do 60 Hz • - středo frekvenční /sf/ nad 60 Hz do 1000 Hz • - vysokofrekvenční /vf/ nad 1000 Hz • střídavá sdělovací • - nízkofrekvenční /nf/ do 9 kHz • - vysokofrekvenční/vf/ nad 9 kHz do 3 THz • Podle nebezpečí úrazu proudem: • silnoproudá - při obvyklém užívání mohou • vzniknout proudy nebezpečné osobám, zvířatům • nebo věcem • slaboproudá - při obvyklém provozu nemohou tyto • proudy vzniknout

5. Podle provozní spolehlivosti: • se zvýšenou provozní spolehlivostí - hlavním • účelem je ochrana života, zajištění chodu důležitých • zařízení • s obvyklou provozní spolehlivost - selhání zařízení • může způsobit ohrožení osob nebo zastavení výroby • jednoduchá zařízení - selhání zařízení nemůže • způsobit ohrožení osob ani výroby

6. Oddělení obvodů nebo zařízení • elektrické oddělení - s výjimkou ochranného • vodiče není vodivé spojení obvodů • ochranné oddělení obvodů - dokonalé oddělení • obvodu od napájecího obvodu • polohové oddělení obvodů - oddělené umístění • obvodů v jednom prostoru (bez přepážek) v takové • vzdálenosti, aby nedošli ke styku různých soustav • ani při poruše izolace vodičů. • prostorové oddělení obvodů - oddělení obvodů • úplným krytem, přepážkou, uložením v trubce • apod.

7. Obsluha a práce na elektrických zařízeních (ČSN EN 50110-1,2, TNI 343100) • Rozeznáváme osoby: • Znalé – odpovídající vzdělání a praxe • Poučené – jsou poučeny osobami znalými a • mohou pracovat pod jejich dohledem • Seznámené – nejsou ani znalé ani poučené • Jmenovité napětí: • Malé napětí ELV – do AC 50 V a DC 120 V • Nízké napětí LV – do AC 1000 V a DC 1500 V • Vysoké napětí HV – nad AC 1000 V a DC 1500 • V

8. Pracoviště – prostor pro práci (jednoznačně určen, označen a zajištěn) Každé pracoviště a každé elektrické zařízení MUSÍ mít určenu odpovědnou osobu (platí pro právnickou i fyzickou osobu) (nařízení vlády č.101/2005) nTato osoba odpovídá za údržbu, provoz a revize ve stanovených termínech – je povinna kontrolovat ele. zařízení před jeho uvedením do provozu (týká se i prodlužovacích šňůr – ty musí být EVIDOVÁNY a REVIDOVÁNY) nVedoucí je osoba odpovědná „za vše“ včetně nepředvídatelných skutečností nKaždé elektrické zařízení musí mít dokumentaci skutečného stavu

9. Práce bez napětí • Zajištění el. zařízení: • Úplné odpojení (tam kde může zůstat náboj, • musí být vybit • Zajištění před opětovným zapnutím • (uzamčením) • Ověření, že je zařízení bez napětí • Provedení uzemnění a zkratování • Ochranná opatření proti zařízení pod napětím, • která jsou v blízkosti

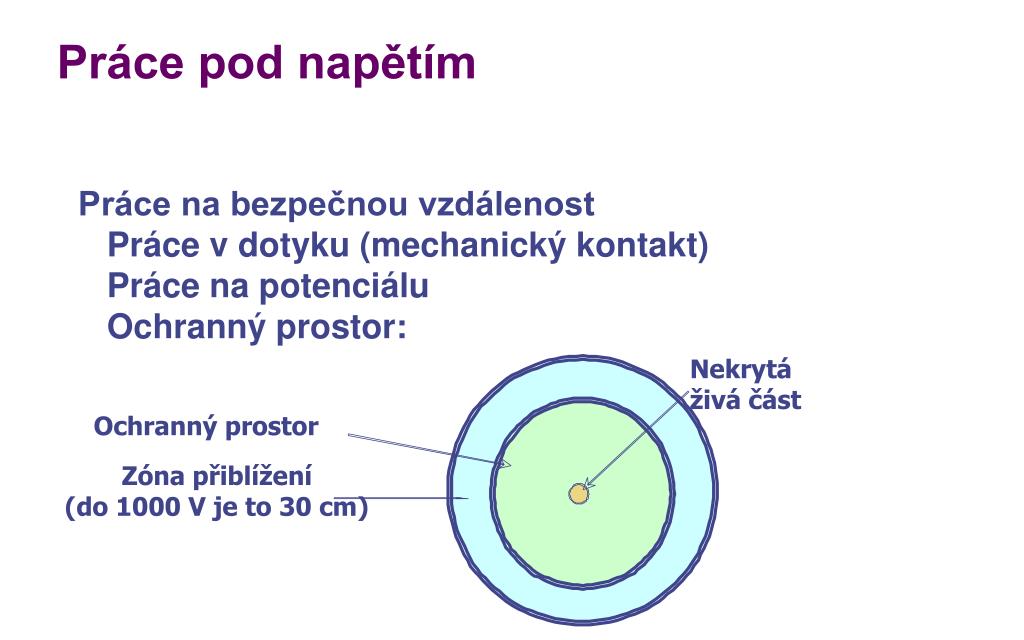

10. Práce pod napětím • Práce na bezpečnou vzdálenost • Práce v dotyku (mechanický kontakt) • Práce na potenciálu • Ochranný prostor: Nekrytá živá část Ochranný prostor Zóna přiblížení (do 1000 V je to 30 cm)

11. BEZPEČNOSTNÍ PŘEDPISY PRO EL. ZAŘÍZENÍ • URČENÁ K UŽÍVÁNÍ OSOBAMI BEZ • ELEKTROTECHNICKÉ KVALIFIKACE • (ČSN331310, ČES 33.04.94) • Za elektrická zařízení používaná laiky se považují výrobky: • Skupina A jsou elektromechanické a elektrotepelné • spotřebiče, nářadí pro domácnost a podobné účely, přístroje • spotřební elektroniky, včetně hraček a her, elektrické • kancelářské stroje a osobni počítače s jejich příslušenstvím • Skupina B tvoří pohyblivé a prodlužovací přívody k • elektrickým spotřebičům. • Skupina C jsou zahrnuty elektroinstalační materiály a • elektrická regulační technika používaná v domácnosti, • elektrická svítidla s jejich pevným nebo pohyblivým • přívodem, pevné elektrické instalace v bytech včetně • příslušných rozvaděčů a rozvodnic s elektroměry.

12. ØElektrická zařízení musí být napájena ze zdroje malého nebo • nízkého napětí. Požadovaný stupeň krytí musí odpovídat způsobu • používání, přitom nesmí být menší než IP 2x. Tento požadavek • neplatí pro objímky svítidel a závitové pojistky, které při obsluze • (výměně žárovek) nemají ochranu před úmyslným dotykem. • ØPři tom platí základní bezpečnostní požadavky na vyrobené • elektrické zařízení, že se smí používat jen v prostorách, pro které • bylo konstruováno. Tyto prostory musí být uvedeny v průvodní • technické dokumentaci. • ØPrůvodní technická dokumentace je vlastně návod k obsluze • výrobků ve skupině A • Obsluhou se rozumí : • vypnutí a zapnutí el.zařízení • připojení zařízení ke zdroji pomocí zásuvek a vidlic • výměna žárovek a závitových pojistek při vypnutém elektrickém • zařízení • běžná údržba a čištění zařízení (bez odnímání krytů) a při • odpojení zařízení od sítě nebo zdroje

13. Třídy elektrických předmětů • Třída 0: el.zařízení má pouze základní izolaci, nemá • ochranný vodič, bezpečnost je zajištěna okolím • Třída I: el. zařízení má pouze základní izolaci, má • ochranný vodič a prostředky pro připojení • ochranného vodiče do sítě • Třída II: el zařízení nemá prostředky pro připojení • ochranného vodiče, základní izolace je doplněna • izolací přídavnou nebo je provedena izolace zesílená • Třída III: el. zařízení má základní izolaci a je určeno • pro mn, ochrana je realizována SELV nebo PELV • (zásuvky musí být nezáměnné) • ØPohyblivý přívod spotřebiče tř. I. musí být třížilový a taktéž • prodlužovací šňůra • ØPohyblivý přívod spotřebiče tř. II může být dvoužilový s • neoddělitelnou zástrčkou

14. OZNAČENÍ VODIČŮ A SVOREK EL. PŘEDMĚTŮ • (ČSN EN 60445) • Používá se některého z těchto druhů označení: • písmové nebo číslicové označení • grafickou značkou dle ČSN 01 3310 (IEC 60417) • barevný kód pro svorky, barvy vodičů dle zásad ČSN EN • 60446 • skutečné umístění nebo vzájemná poloha svorek v • souladu s dokumentací

15. Písmenové nebo číslicové značení • Fázový vodič střídavé soustavy (AC) L • 1,2,3 fáze L1, L2, L3 • Střední vodič střídavé soustavy (AC) N • Vodič kladného pólu DC soustavy L + • Vodič záporného pólu DC soustavy L - • Střední vodič stejnosměrné soustavy (DC) M • Ochranný vodič PEN • Vodič pracovního uzemnění FE • Vodič pracovního pospojování FB • Označení připojovací svorky: • pro 1 fázi AC U pro ochranný vodič PE nebo • pro 2 fázi AC V pro vodič PEN PEN • pro 3 fázi AC W • pro střední vodič AC N

16. pro kladný pól DC C nebo + • pro záporný pól DC D nebo – • pro střední vodič DC M • pro vodič pracovního pospojování FB • pro vodič pracovního uzemnění FE • Barevné značení izolovaných vodičů střídavé a stejnosměrné • soustavy (L1, L2, L3) a (L+, L-) je stejné!

17. Může být i šedá, hnědá, černá

19. Barevné rozlišení ovladačů a sdělovačů ČSN EN 60073 Sdělovač – mechanické, optické, elektrické zařízení poskytující viditelné nebo slyšitelné informace Ovladač – část řídícího zařízení na níž se působí vnější silou Barvy: Červená – nebezpečí, nouzový ovladač, vypnutí Žlutá – mimořádný stav, indikace přetížení nebo výpadku Zelená – normální stav, bezpečí, zapínací ovladač Modrá – zvláštní význam, příkazy Bílá, černá – bez významu, zapínání, vypínání Umístění: Ovládací zařízení zejména nouzového vypnutí musí být vždy umístěna na viditelném místě a v případě školní laboratoře na hlavním rozvaděči laboratoře. ZAP VYP 0 I
