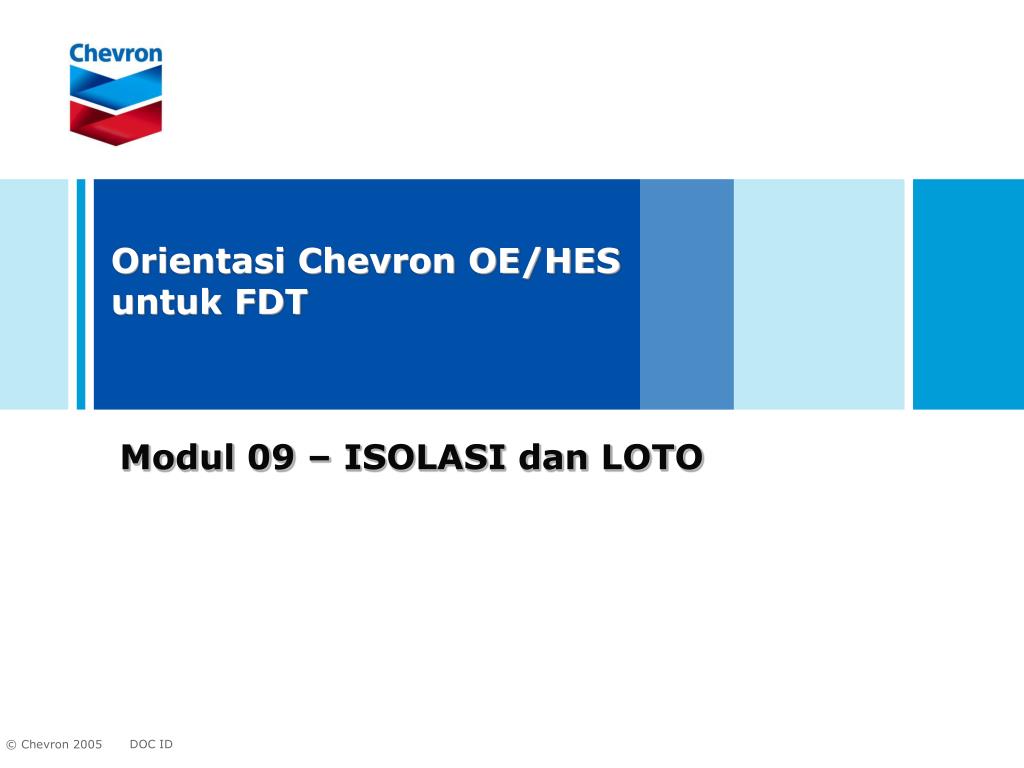

Modul 09 – ISOLASI dan LOTO

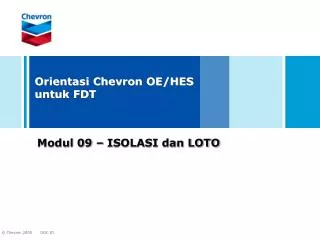

Orientasi Chevron OE/HES untuk FDT


Tujuan modul

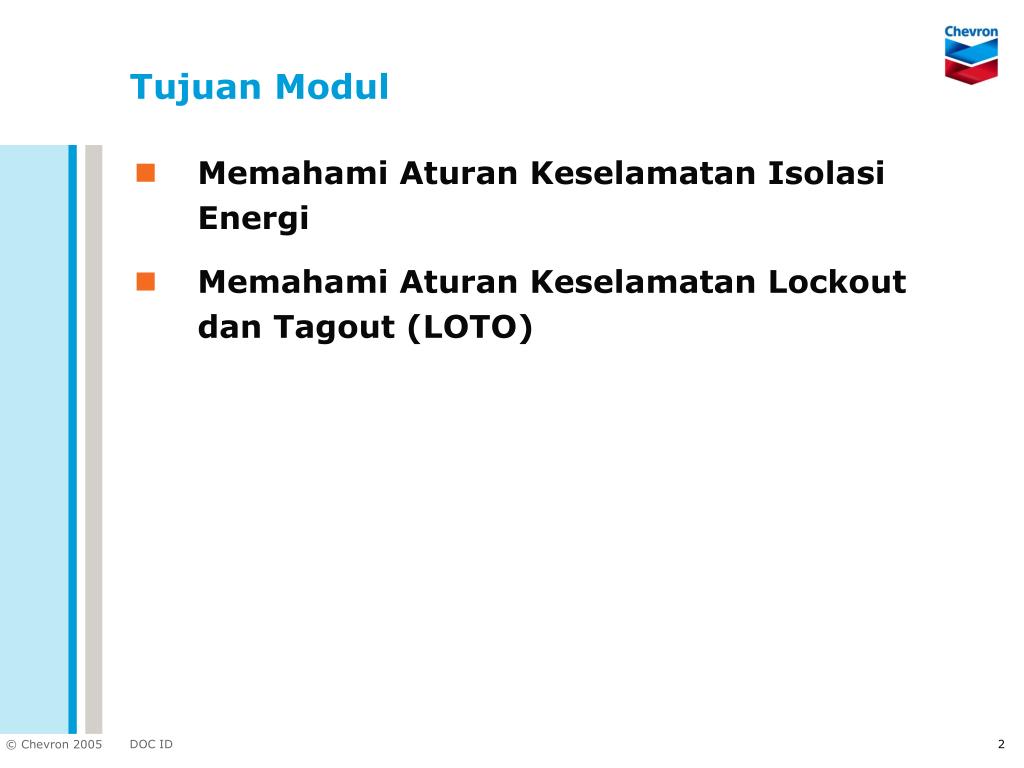

Tujuan Modul

  • Memahami Aturan Keselamatan Isolasi Energi

  • Memahami Aturan Keselamatan Lockout dan Tagout (LOTO)


Standard keselamatan isolasi energi

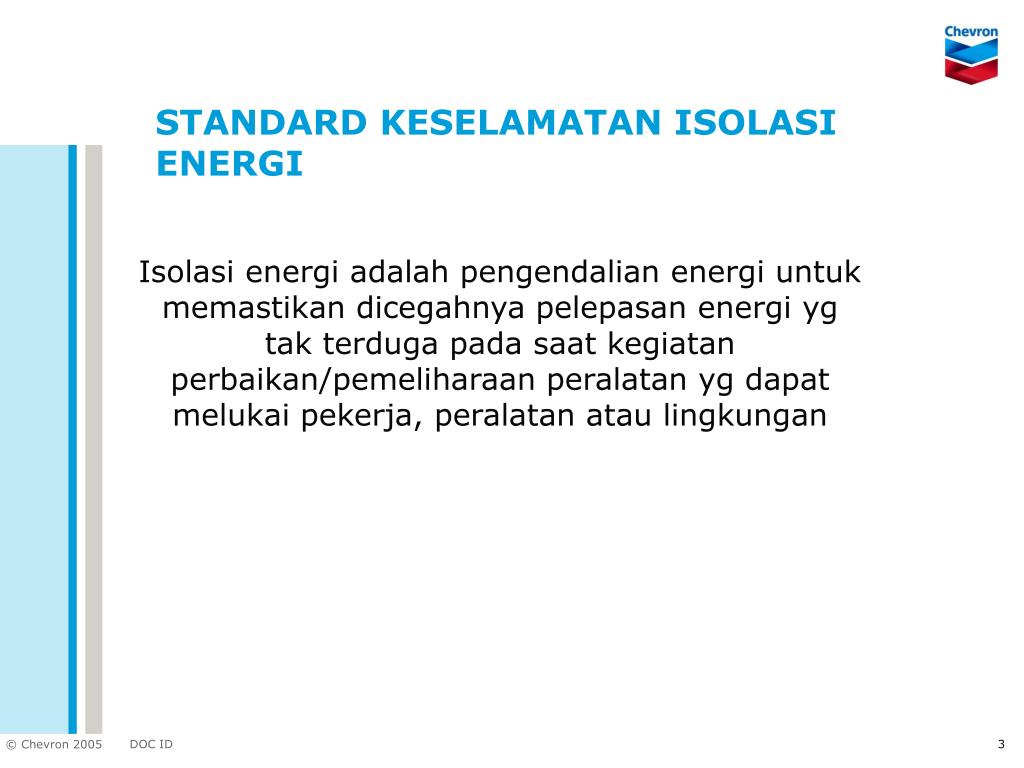

STANDARD KESELAMATAN ISOLASI ENERGI

Isolasi energi adalah pengendalian energi untuk memastikan dicegahnya pelepasan energi yg tak terduga pada saat kegiatan perbaikan/pemeliharaan peralatan yg dapat melukai pekerja, peralatan atau lingkungan


Jenis jenis energi

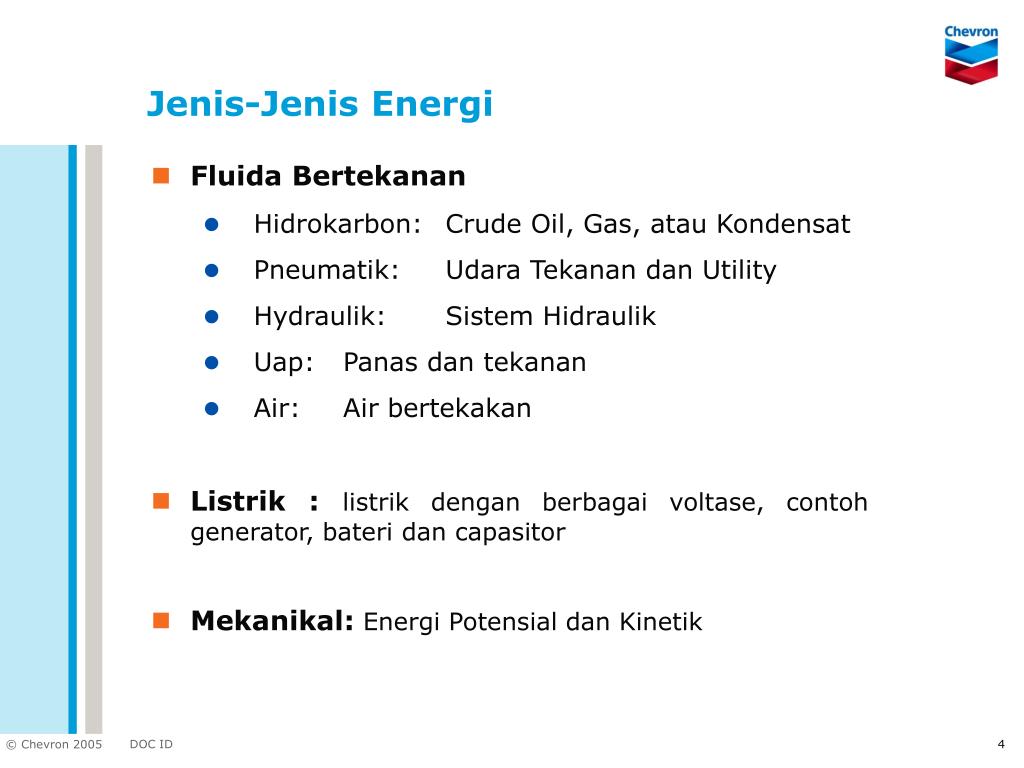

Jenis-Jenis Energi

  • Fluida Bertekanan

    • Hidrokarbon:Crude Oil, Gas, atau Kondensat

    • Pneumatik:Udara Tekanan dan Utility

    • Hydraulik:Sistem Hidraulik

    • Uap:Panas dan tekanan

    • Air:Air bertekakan

  • Listrik : listrik dengan berbagai voltase, contoh generator, bateri dan capasitor

  • Mekanikal:Energi Potensial dan Kinetik


Bahaya dan resiko kecelakaan

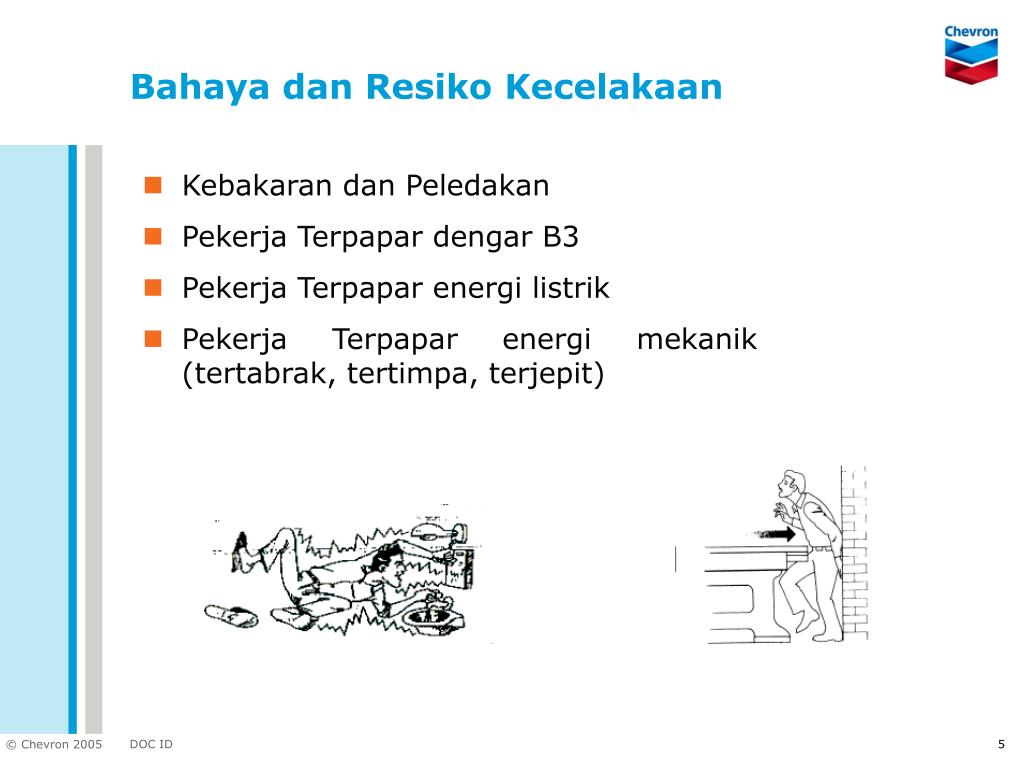

Bahaya dan Resiko Kecelakaan

  • Kebakaran dan Peledakan

  • Pekerja Terpapar dengar B3

  • Pekerja Terpapar energi listrik

  • Pekerja Terpapar energi mekanik (tertabrak, tertimpa, terjepit)


Isolasi proses

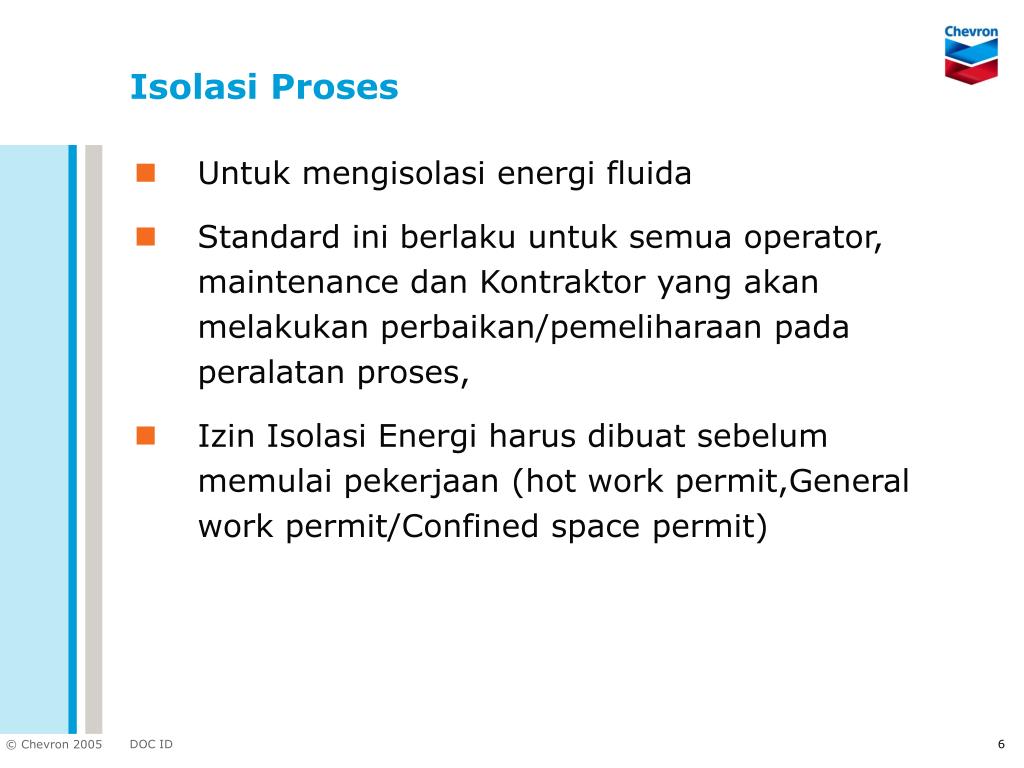

Isolasi Proses

  • Untuk mengisolasi energi fluida

  • Standard ini berlaku untuk semua operator, maintenance dan Kontraktor yang akan melakukan perbaikan/pemeliharaan pada peralatan proses,

  • Izin Isolasi Energi harus dibuat sebelum memulai pekerjaan (hot work permit,General work permit/Confined space permit)


Jenis jenis isolasi proses

Jenis-Jenis Isolasi Proses

  • Isolasi Positif

  • Isolasi dengan Valve

  • Metode Isolasi lain ( Mechanical Expanded Plug, Inflatable Bag atau Frozen Plug)


Jenis jenis isolasi proses1

Jenis-Jenis Isolasi Proses

  • Isolasi Positif

  • Isolasi Positif adalah persyaratan minimum yang harus dilaksanakan untuk mengisolasi perpipaan, sebelum memasuki Ruang Terbatas, Kerja Panas atau pada Fluida yang berbahaya yang harus diamankan.

  • Isolasi Positif harus dilakukan sesuai dengan salah satu dari ketiga jenis sbb:

    • Memutar spectacle bilnd (spade) yang sudah terpasang.

    • Menyelipkan blind / spade diantara flange, atau menganti spacer dengan blind.

    • Mencabut spool pipa.


Jenis jenis isolasi proses2

Jenis-Jenis Isolasi Proses

Lock Close

Tag:

Danger Do Not Open!

Lock Close

Tag:

Danger Do Not Open!

  • Isolasi dgn Valve

Isolasi dengan Valve dapat mengunakan salah satu dari keempat cara sbb:

Bleed

Area Kerja

  • Double Block dan Bleed (2B+B): Dua block valve dengan valve pembuang diantara keduanya.

  • Double Block tanpa Bleed (2B+0): Dapat digunakan untuk menggantikan Double Block dan Bleed (2B+D) hanya bila kedua valve telah ditest dan terbukti tidak passing.

  • Single Block dan Bleed (1B+B): Dapat digunakan jika salah satu peralatan dimatikan / tidak bekerja.

  • Single Block hanya jika memenuhi Standar Prosedur Variance


Jenis susunan isolasi valve

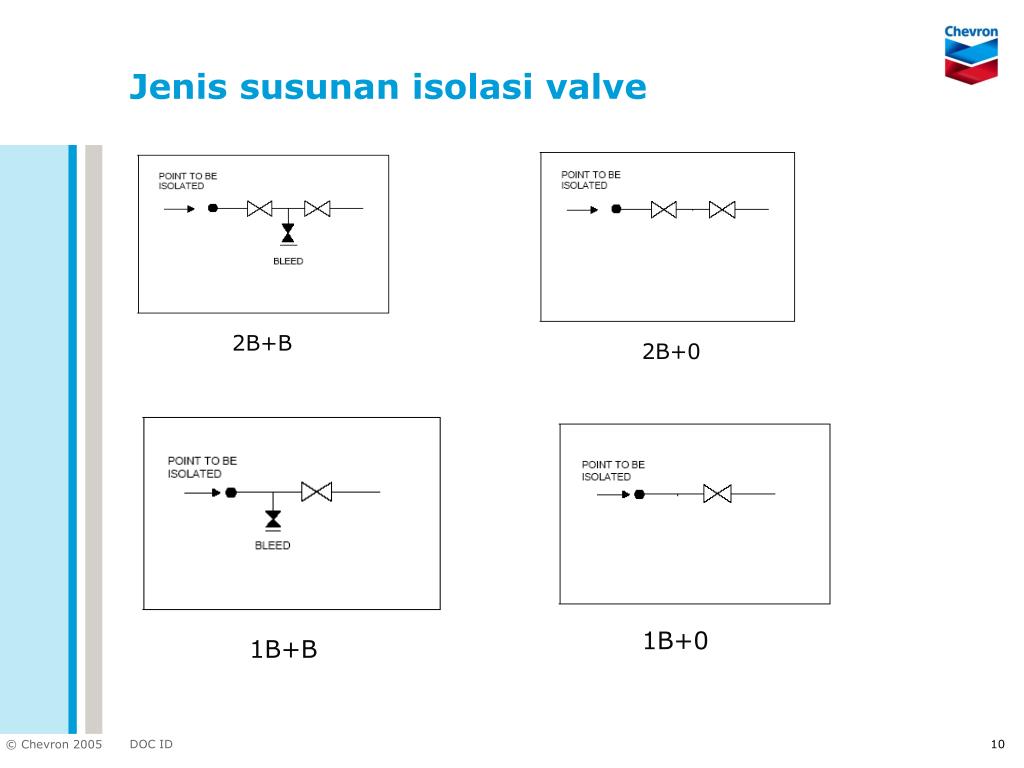

Jenis susunan isolasi valve

2B+B

2B+0

1B+0

1B+B


Isolasi proses1

Isolasi Proses

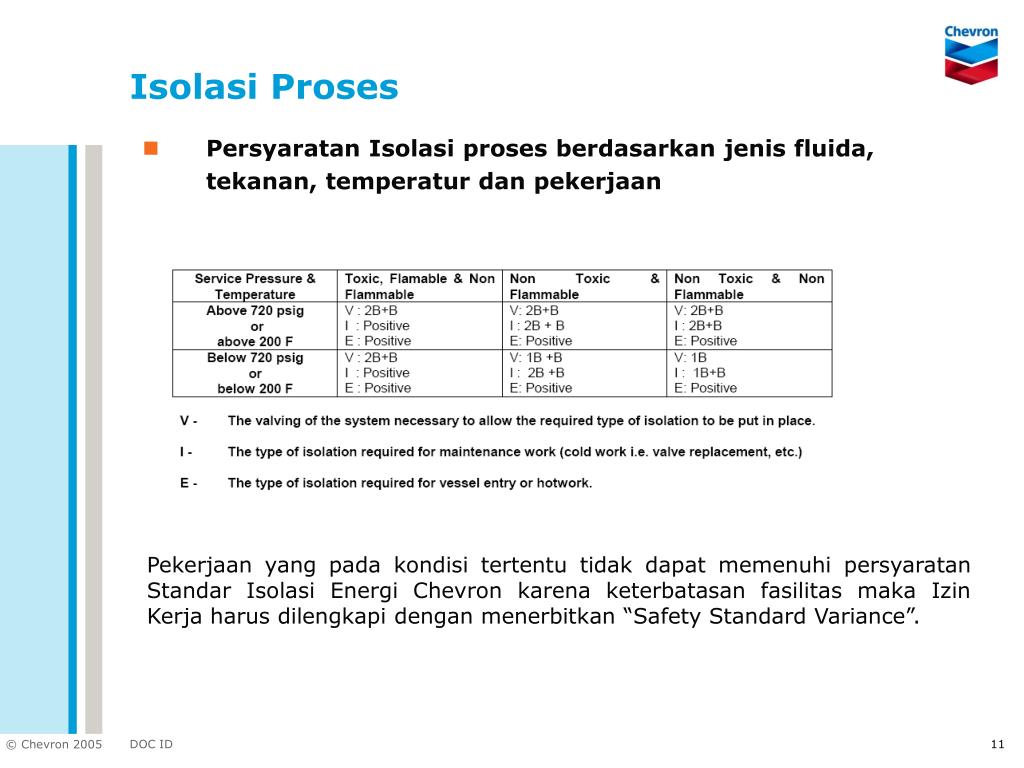

  • Persyaratan Isolasi proses berdasarkan jenis fluida, tekanan, temperatur dan pekerjaan

Pekerjaan yang pada kondisi tertentu tidak dapat memenuhi persyaratan Standar Isolasi Energi Chevron karena keterbatasan fasilitas maka Izin Kerja harus dilengkapi dengan menerbitkan “Safety Standard Variance”.


Isolasi listrik

Isolasi Listrik

  • Untuk mengisolasi dan mengendalikan semua sistem kelistrikan pada berbagai tingkat voltase / bahaya.

  • Standard ini berlaku untuk semua operator, maintenance dan Kontraktor yang akan melakukan perbaikan/pemeliharaan pada peralatan proses,

  • Izin Isolasi Energi harus dibuat sebelum memulai pekerjaan


Peralatan isolasi listrik

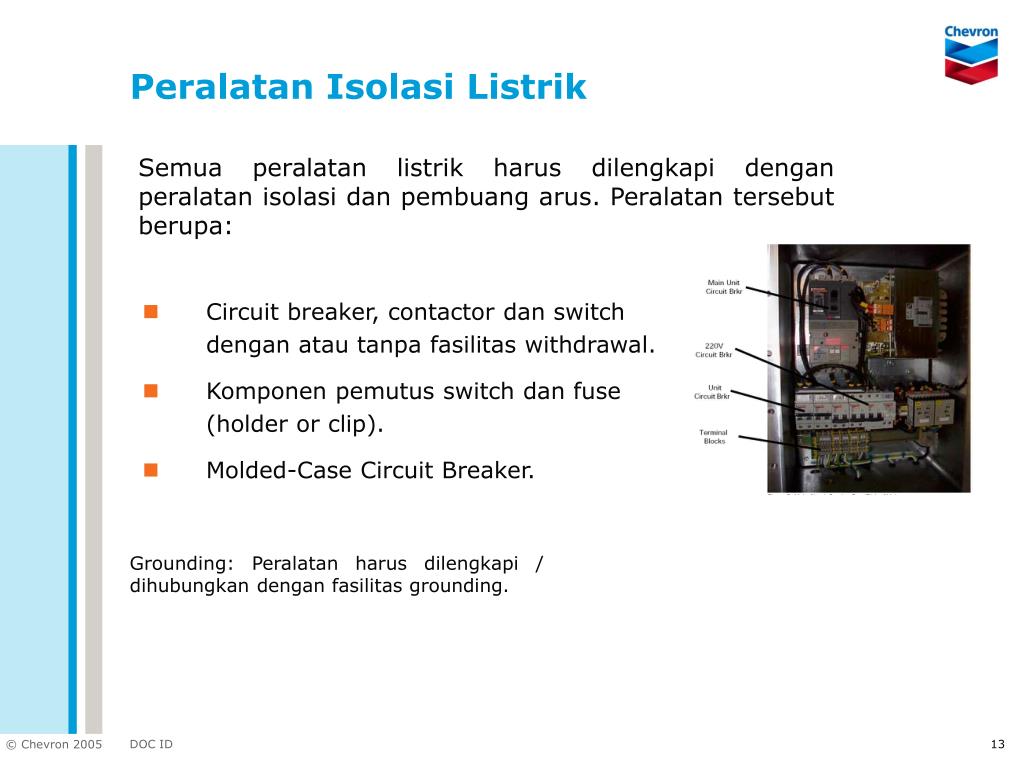

Peralatan Isolasi Listrik

  • Circuit breaker, contactor dan switch dengan atau tanpa fasilitas withdrawal.

  • Komponen pemutus switch dan fuse (holder or clip).

  • Molded-Case Circuit Breaker.

Semua peralatan listrik harus dilengkapi dengan peralatan isolasi dan pembuang arus. Peralatan tersebut berupa:

Grounding: Peralatan harus dilengkapi / dihubungkan dengan fasilitas grounding.


Lock out dan tagout

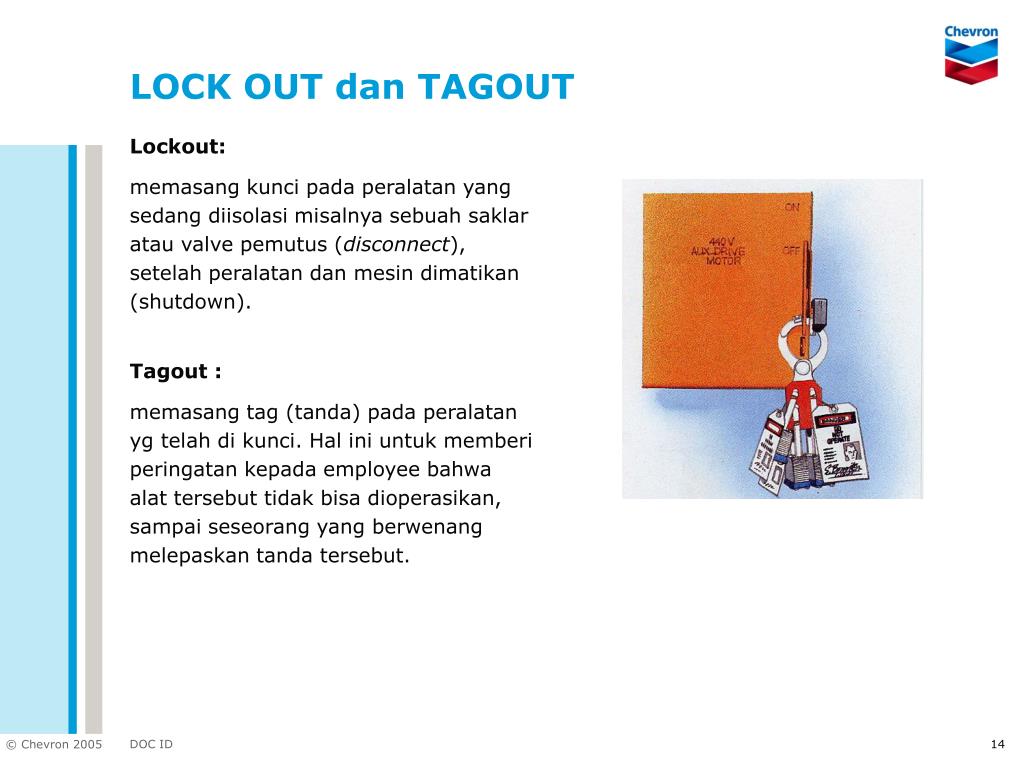

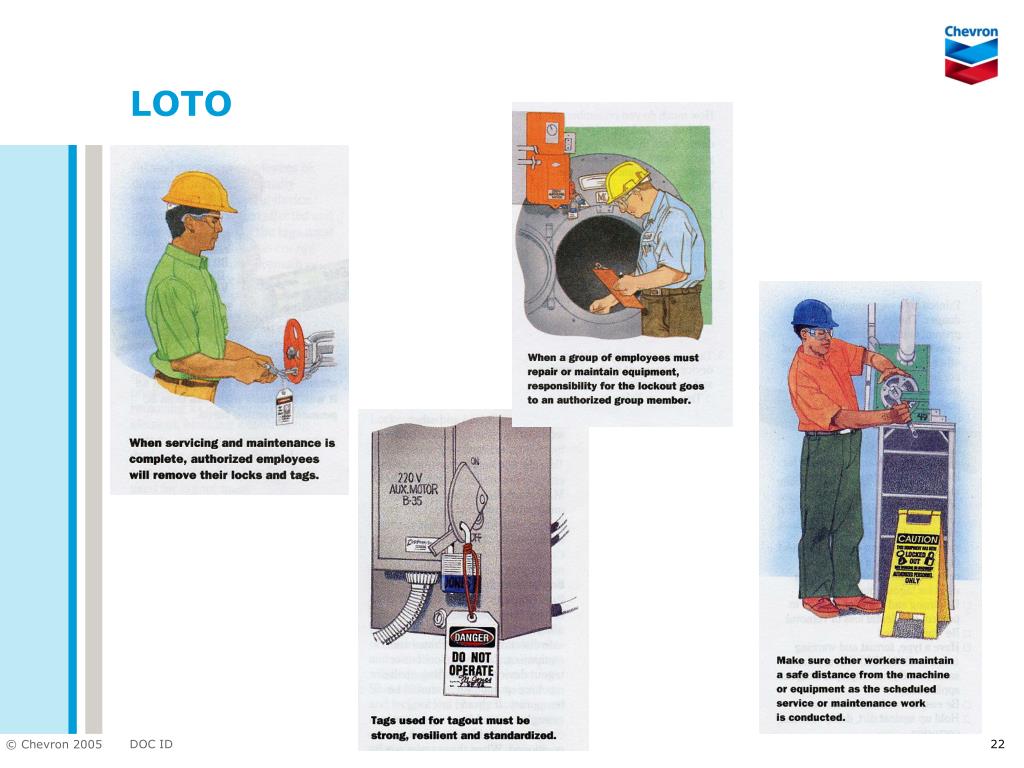

LOCK OUT dan TAGOUT

  • Lockout:

  • memasang kunci pada peralatan yang sedang diisolasi misalnya sebuah saklar atau valve pemutus (disconnect), setelah peralatan dan mesin dimatikan (shutdown).

  • Tagout :

  • memasang tag (tanda) pada peralatan yg telah di kunci. Hal ini untuk memberi peringatan kepada employee bahwa alat tersebut tidak bisa dioperasikan, sampai seseorang yang berwenang melepaskan tanda tersebut.


Jenis jenis lockout device

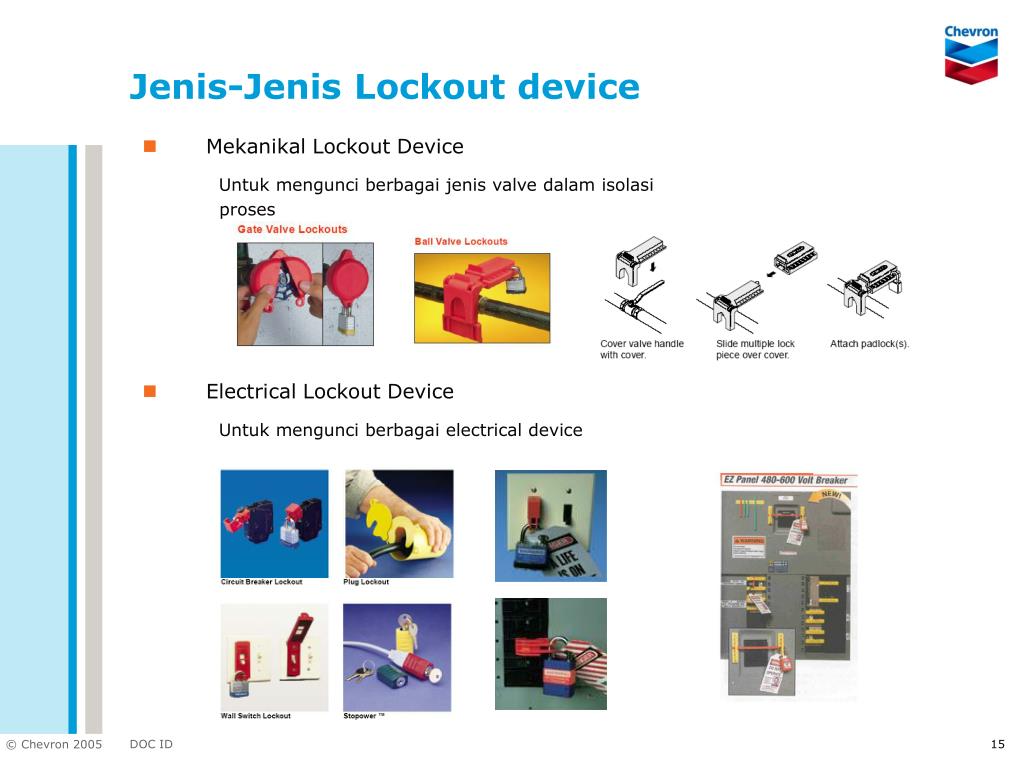

Jenis-Jenis Lockout device

  • Mekanikal Lockout Device

    Untuk mengunci berbagai jenis valve dalam isolasi proses

  • Electrical Lockout Device

    Untuk mengunci berbagai electrical device


Gembok padlock individual assignment

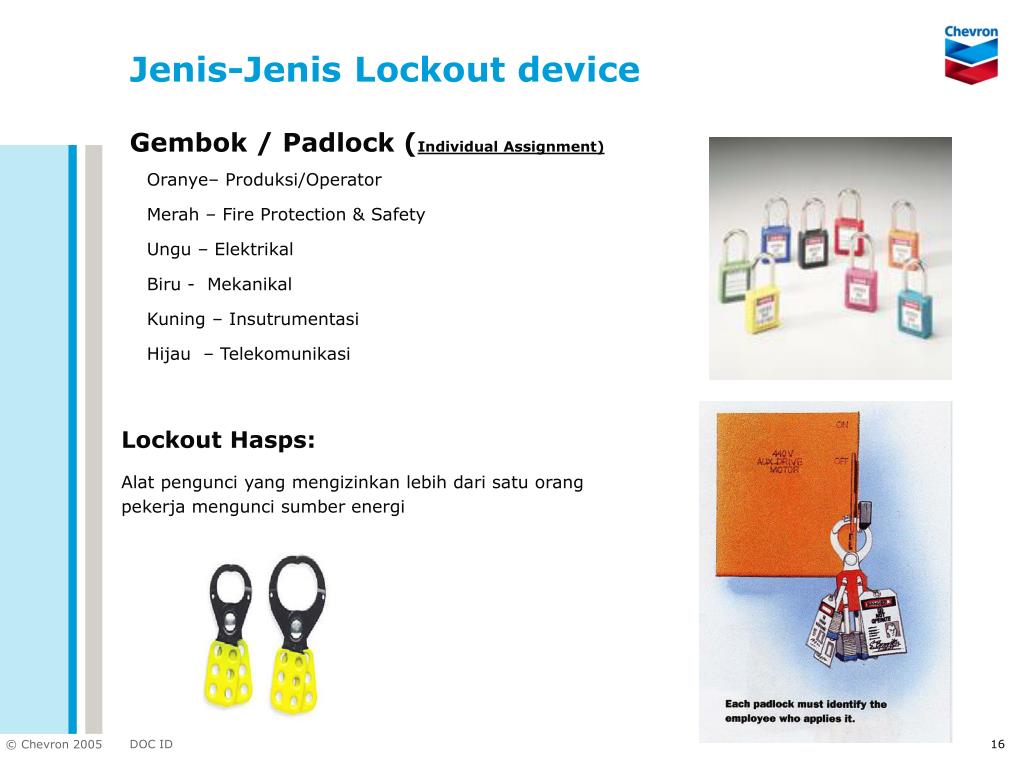

Gembok / Padlock (Individual Assignment)

Jenis-Jenis Lockout device

  • Oranye– Produksi/Operator

  • Merah – Fire Protection & Safety

  • Ungu – Elektrikal

  • Biru - Mekanikal

  • Kuning – Insutrumentasi

  • Hijau – Telekomunikasi

Lockout Hasps:

Alat pengunci yang mengizinkan lebih dari satu orang pekerja mengunci sumber energi


Tanda pada kunci tag out individual assignment

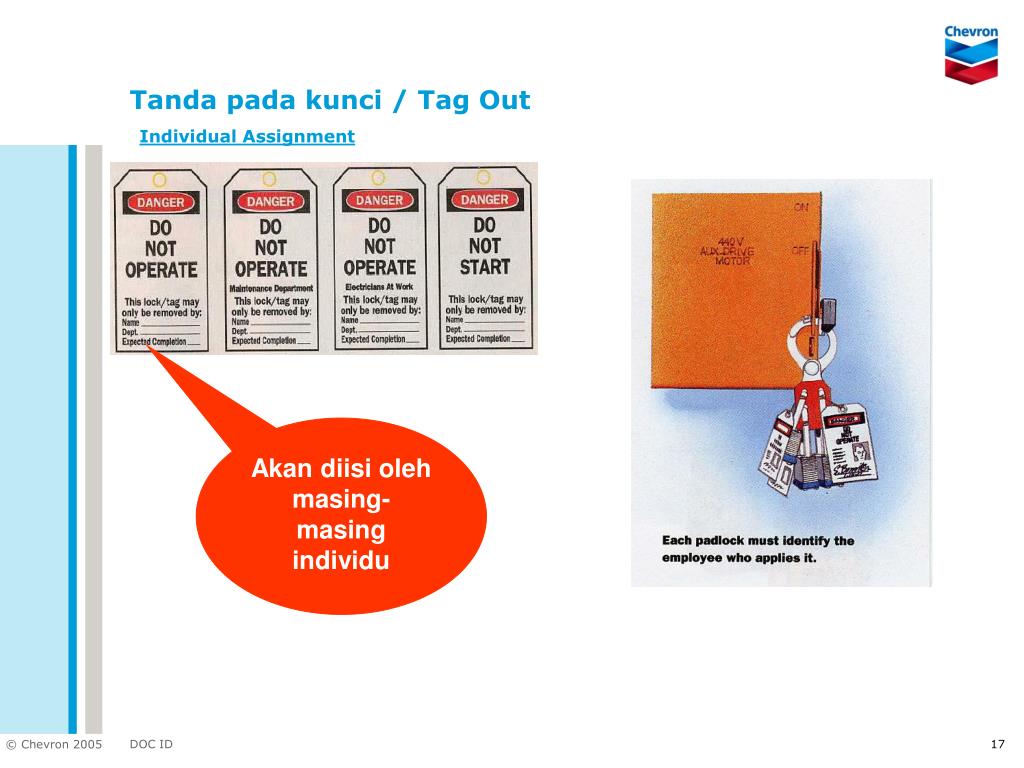

Tanda pada kunci / Tag OutIndividual Assignment

Akan diisi oleh masing-masing individu


Isolasi dan loto workflow

ISOLASI dan LOTO workflow

ISOLATION (DE-ENERGIZED)

APPLICATION LOCK OUT

PROVIDE TAG OUT

DE-ISOLATION

RECORD & DOCUMENTATION


Isolasi

Isolasi

  • Kenali type dari energi (fluida listrik, hydrolik dll).

  • Pasang disconnect switch, valve atau alat isolasi untuk mengendalikan sumber energi.

  • Untuk Isolasi proses susun valve sesuai ketentuan

  • Beritahu karyawan yang terkena efek.

  • Siapkan proses mematikan alat dengan inspeksi.

  • Matikan alat.

  • Pasang LOTO

  • Hilangkan energi yang masih ada (jika ada) pada machine parts, hydraulic systems, electrical systems, pressurized materials, etc.

  • Tutup dan buang segala sesuatu yang dapat menyebabkan adanya pergerakan energi

  • Lakukan test/demonstrasi pada personal bahwa alat-alat sudah berhasil di isolasi. Jangan lupa mengembalikan posisi saklar pada “OFF” kembali.

  • Pastikan alat sudah benar-benar di Lockout dan Tag.


Melepas isolasi de isolation

Inspeksi

Pasang kembali pengamannya.

Lepaskan LOTO.

Beritahu karyawan yang terkena efek bahwa alat akan segera di test.

Alirkan energi yang ada

Pengujian pada operasi sampai batas aman.

Beritahukan karyawan yang terkena efek bahwa alat sudah siap dioperasikan kembali.

Melepas Isolasi / De-isolation


Modul 09 isolasi dan loto

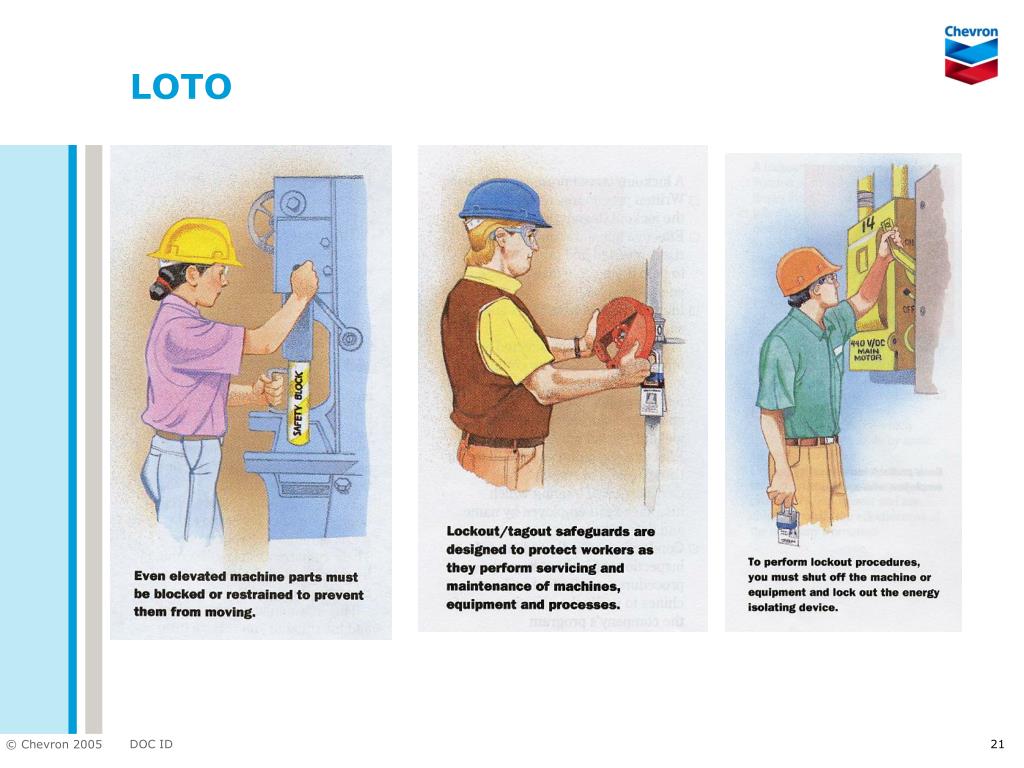

LOTO
