电子电路课程设计

来电显示电路的设计

指导教师:高海林

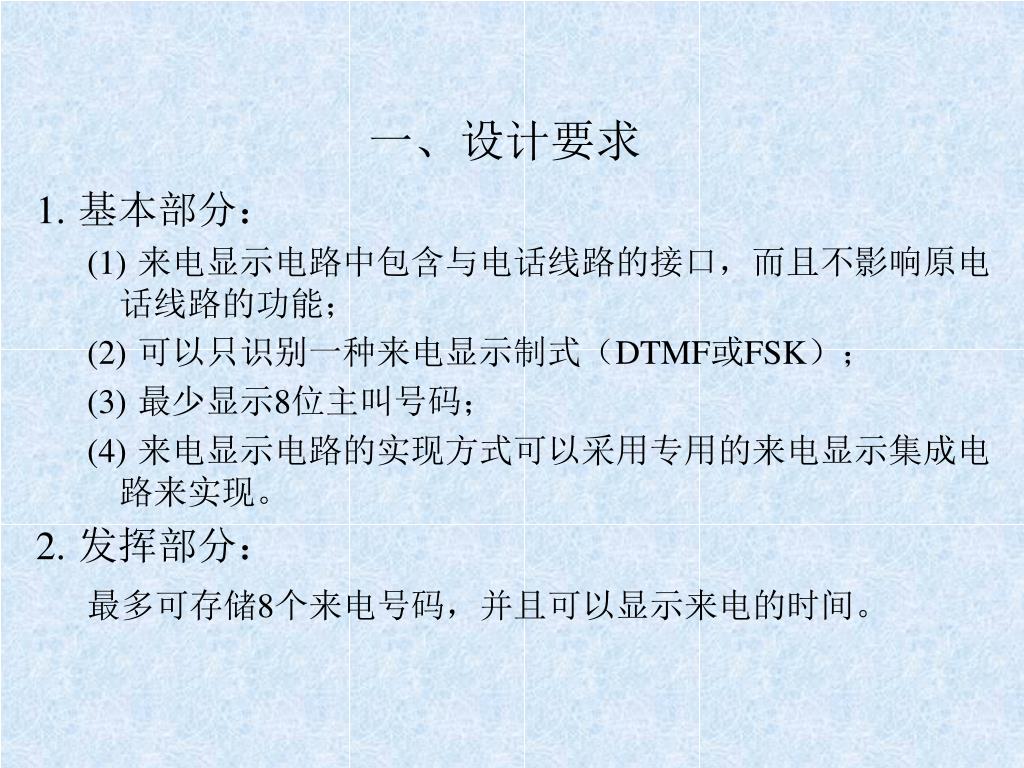

一、设计要求

1.基本部分:

(1)来电显示电路中包含与电话线路的接口,而且不影响原电话线路的功能;

(2)可以只识别一种来电显示制式(DTMF或FSK);

(3)最少显示8位主叫号码;

(4)来电显示电路的实现方式可以采用专用的来电显示集成电路来实现。

2.发挥部分:

最多可存储8个来电号码,并且可以显示来电的时间。

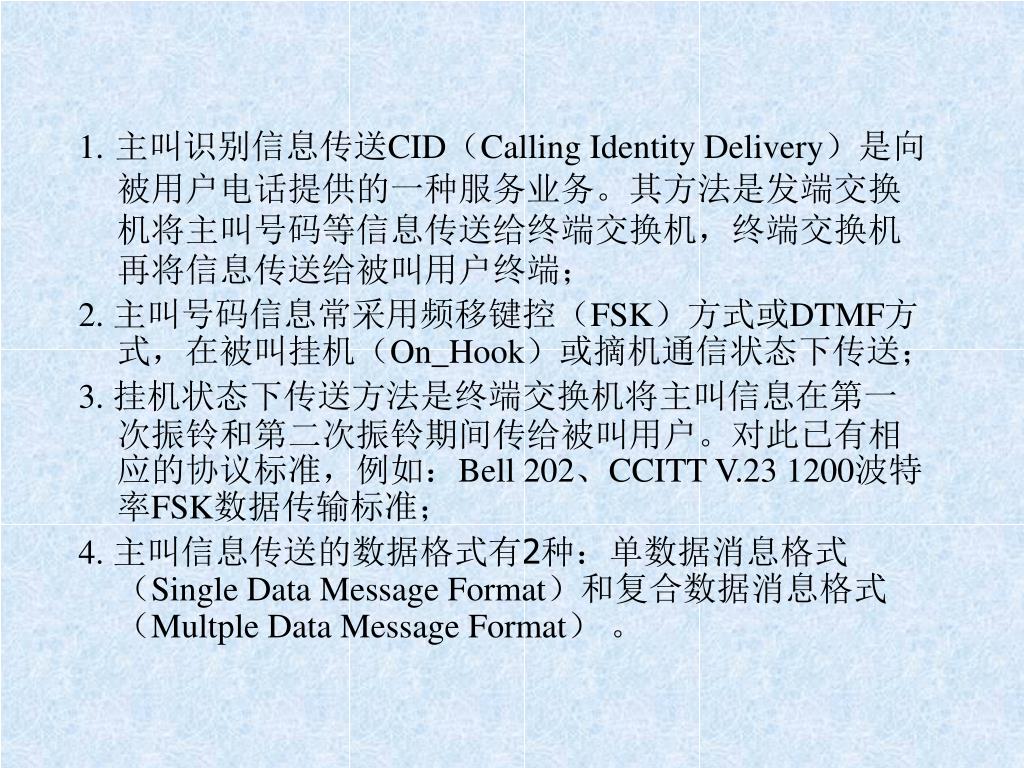

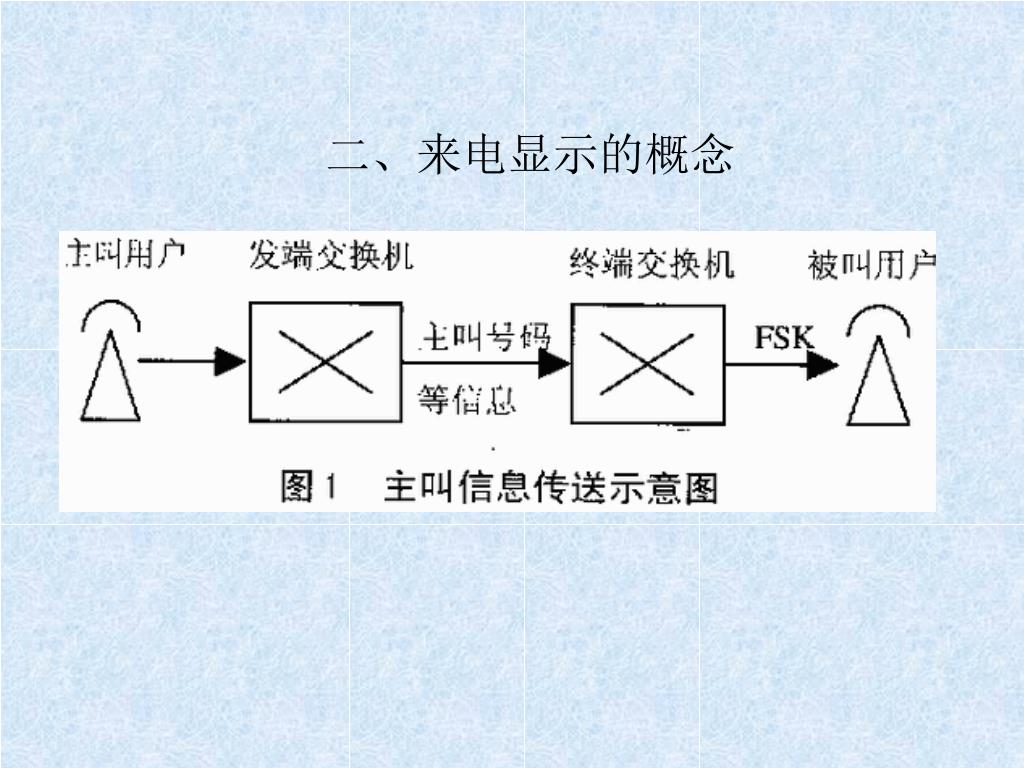

1.主叫识别信息传送CID(Calling Identity Delivery)是向被用户电话提供的一种服务业务。其方法是发端交换机将主叫号码等信息传送给终端交换机,终端交换机再将信息传送给被叫用户终端;

2. 主叫号码信息常采用频移键控(FSK)方式或DTMF方式,在被叫挂机(On_Hook)或摘机通信状态下传送;

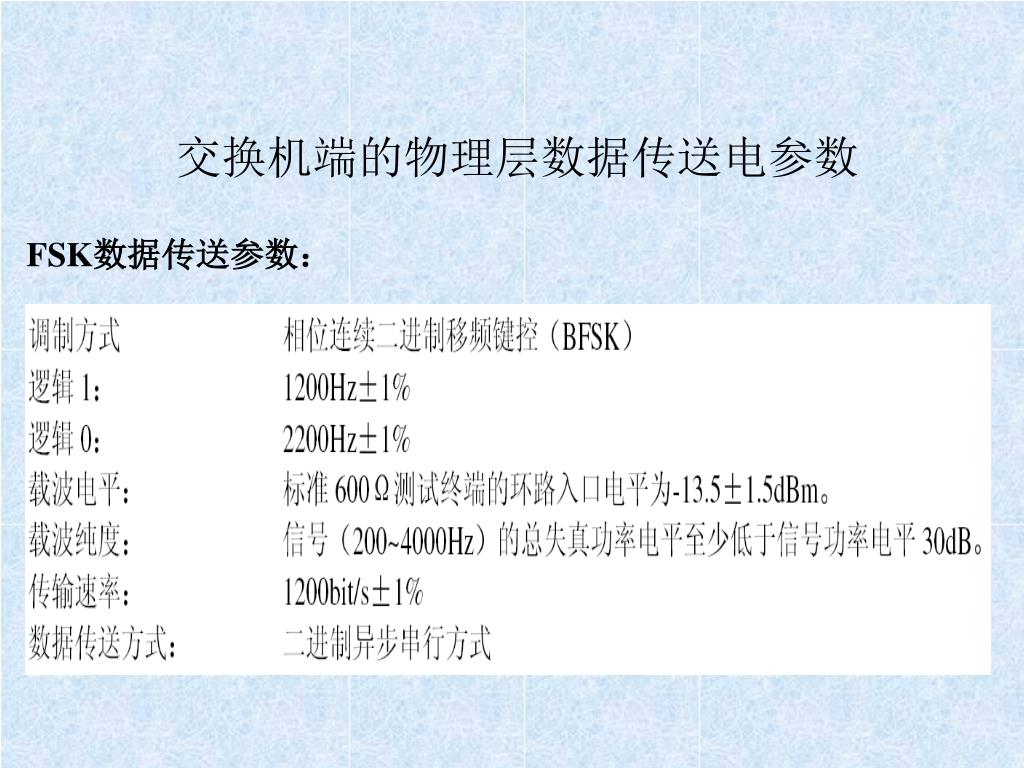

3. 挂机状态下传送方法是终端交换机将主叫信息在第一次振铃和第二次振铃期间传给被叫用户。对此已有相应的协议标准,例如:Bell 202、CCITT V.23 1200波特率FSK数据传输标准;

4. 主叫信息传送的数据格式有2种:单数据消息格式(Single Data Message Format)和复合数据消息格式(Multple Data Message Format) 。

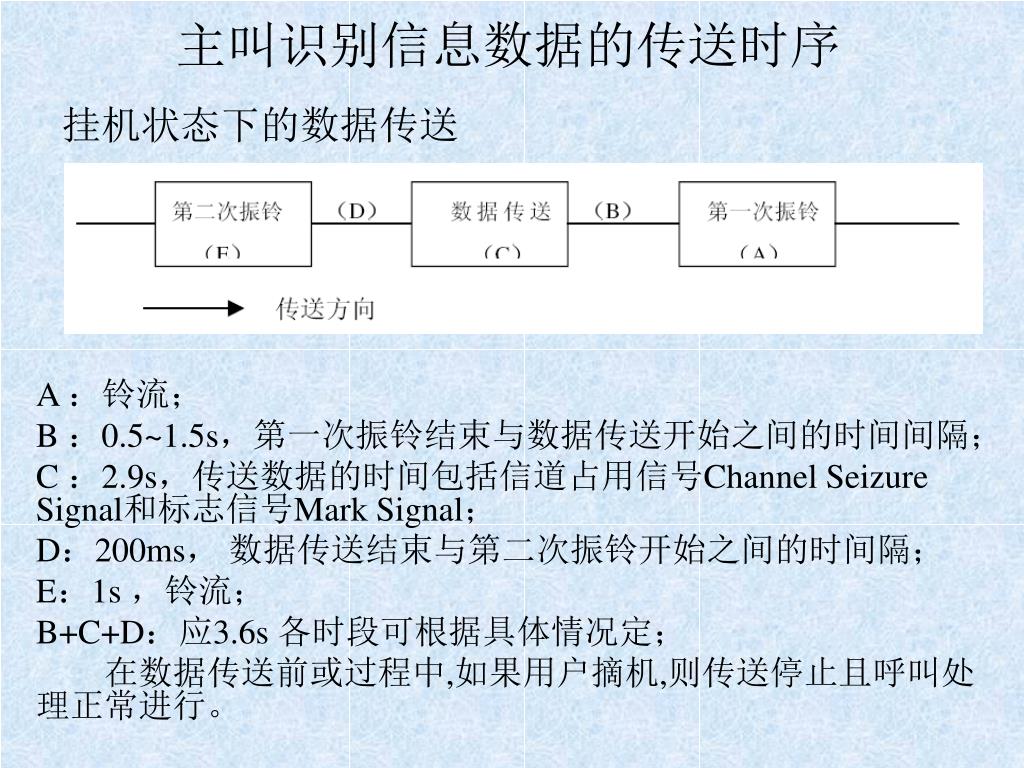

主叫识别信息数据的传送时序

挂机状态下的数据传送

A :铃流;

B :0.5~1.5s,第一次振铃结束与数据传送开始之间的时间间隔;

C :2.9s,传送数据的时间包括信道占用信号Channel Seizure Signal和标志信号Mark Signal;

D:200ms, 数据传送结束与第二次振铃开始之间的时间隔;

E:1s ,铃流;

B+C+D:应3.6s 各时段可根据具体情况定;

在数据传送前或过程中,如果用户摘机,则传送停止且呼叫处理正常进行。

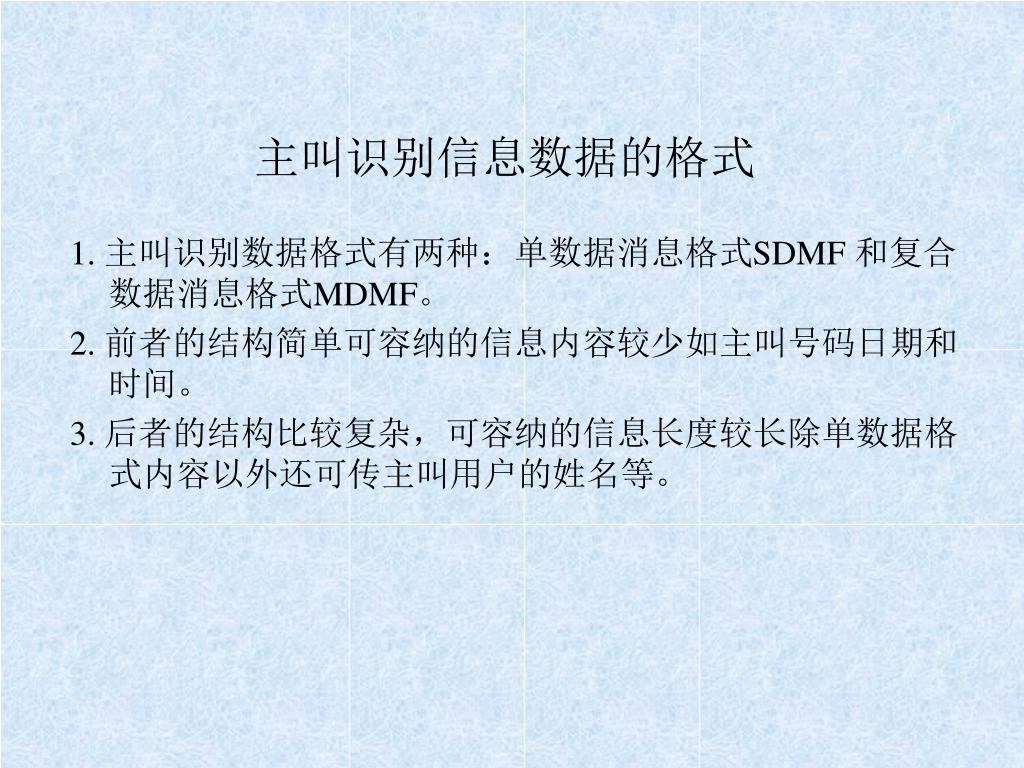

主叫识别信息数据的格式

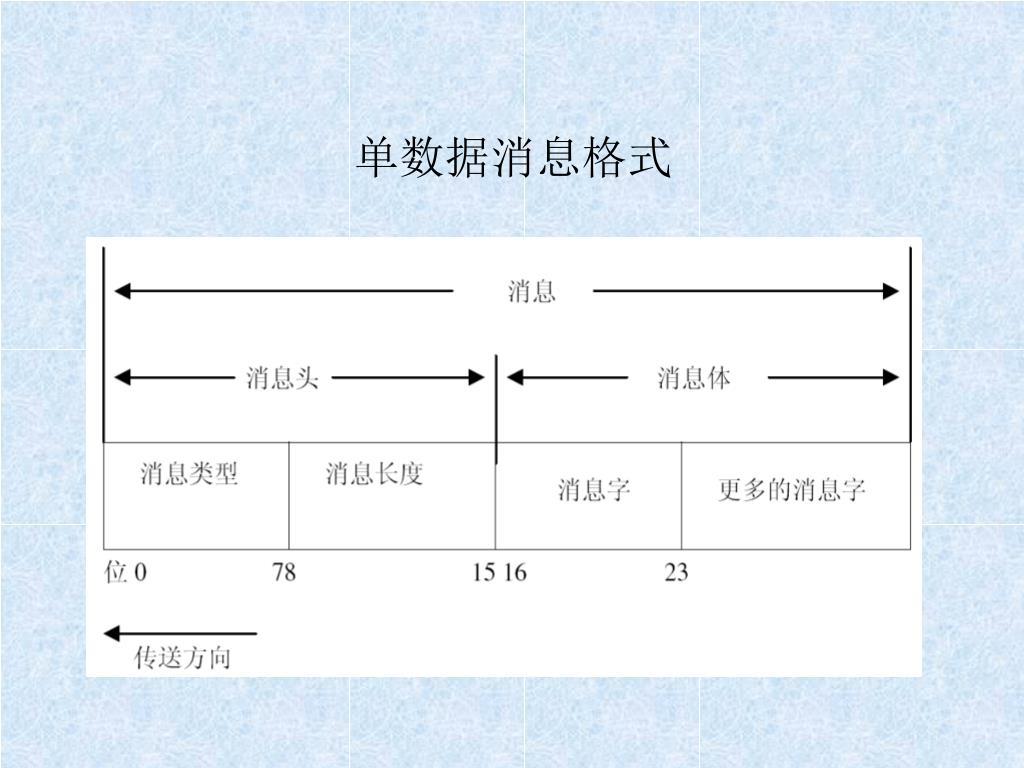

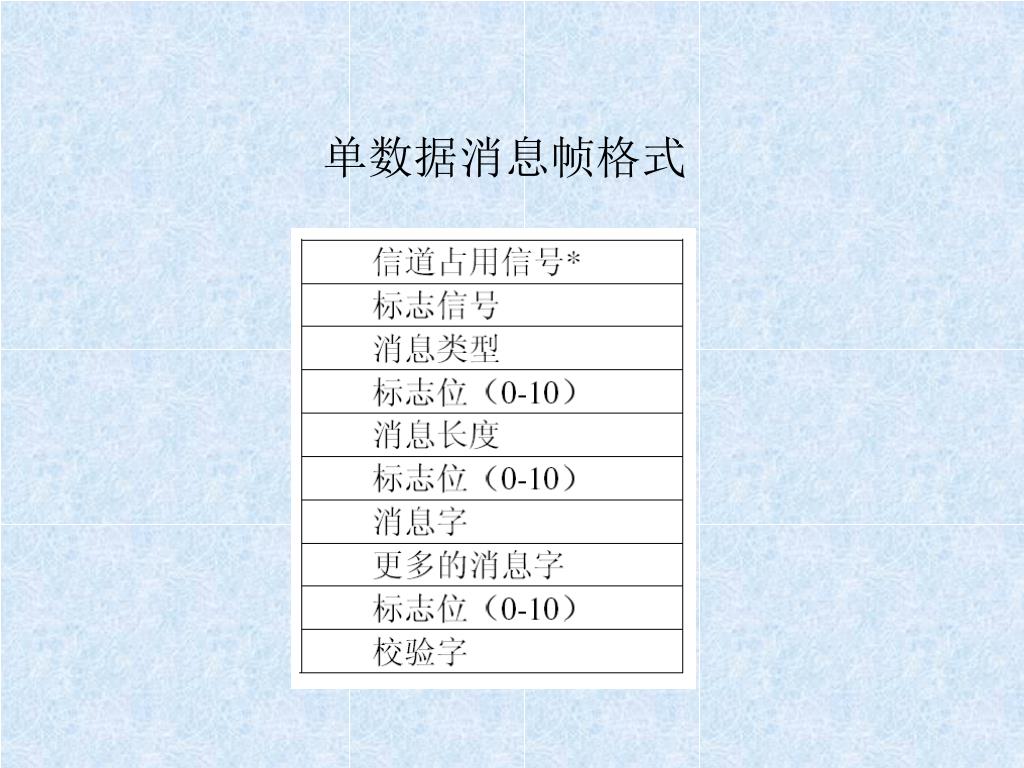

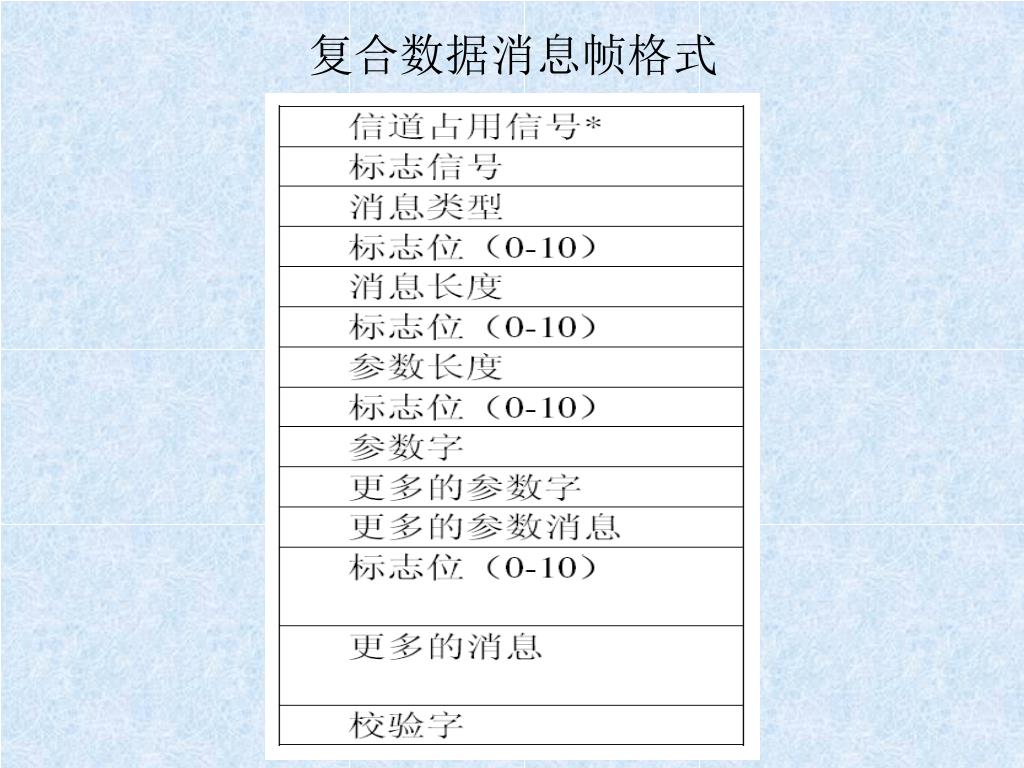

1. 主叫识别数据格式有两种:单数据消息格式SDMF 和复合数据消息格式MDMF。

2. 前者的结构简单可容纳的信息内容较少如主叫号码日期和时间。

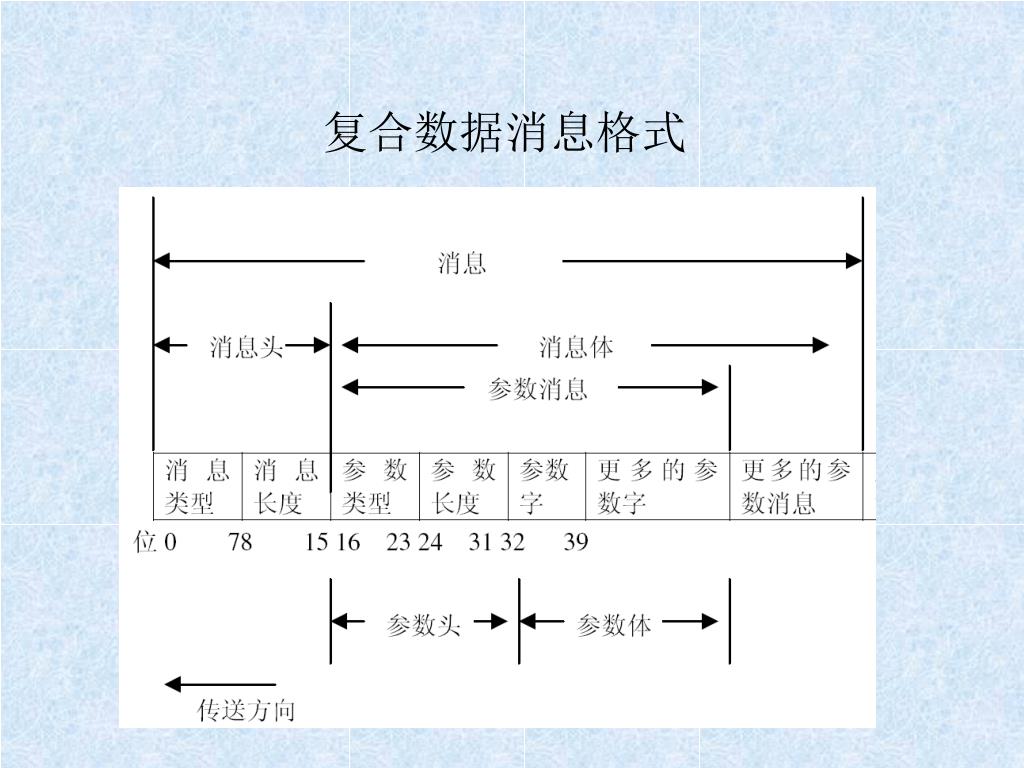

3. 后者的结构比较复杂,可容纳的信息长度较长除单数据格式内容以外还可传主叫用户的姓名等。

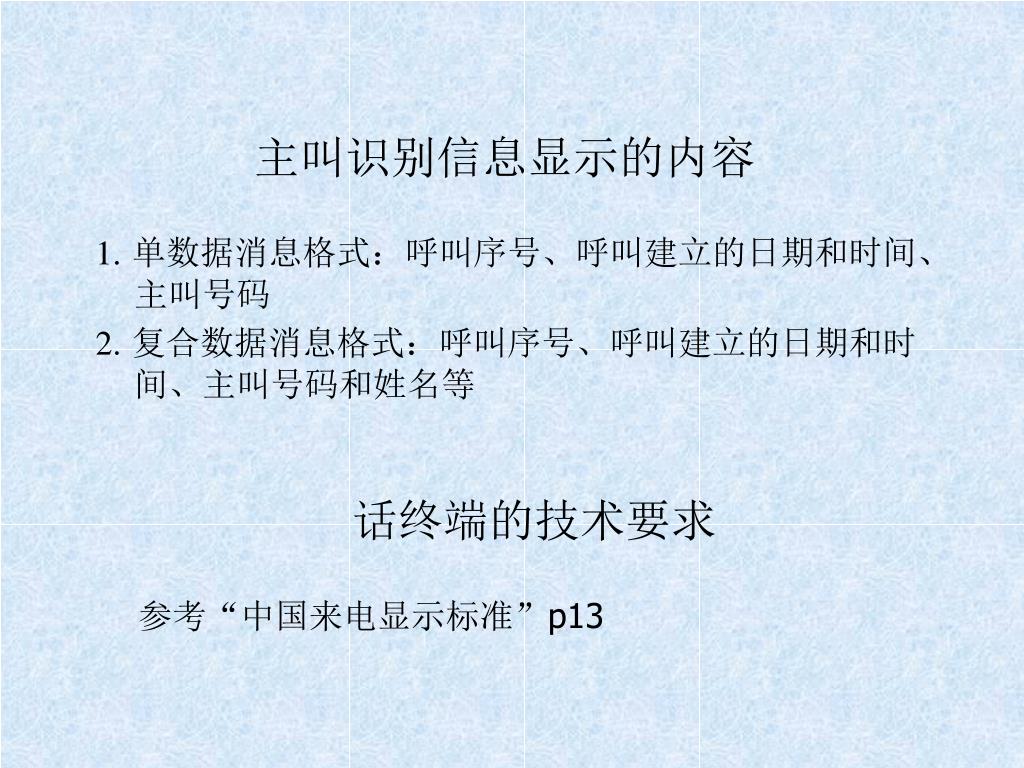

主叫识别信息显示的内容

1.单数据消息格式:呼叫序号、呼叫建立的日期和时间、主叫号码

2.复合数据消息格式:呼叫序号、呼叫建立的日期和时间、主叫号码和姓名等

话终端的技术要求

参考“中国来电显示标准”p13

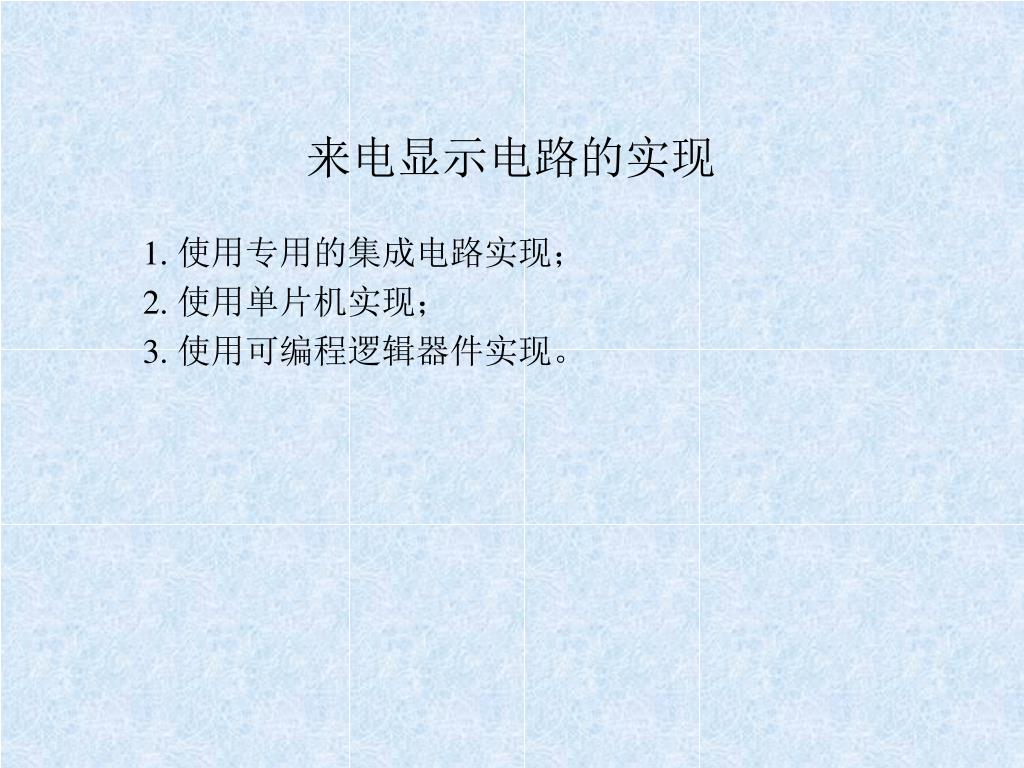

来电显示电路的实现

1. 使用专用的集成电路实现;

2. 使用单片机实现;

3. 使用可编程逻辑器件实现。


1. 使用专用集成电路实现

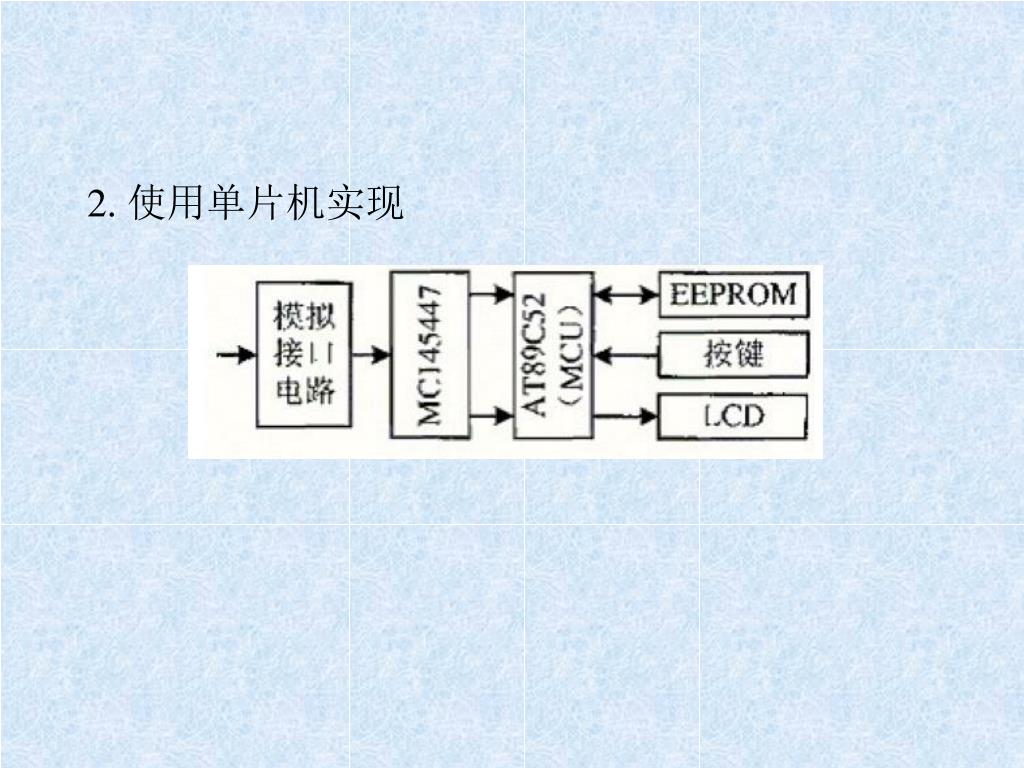

2. 使用单片机实现

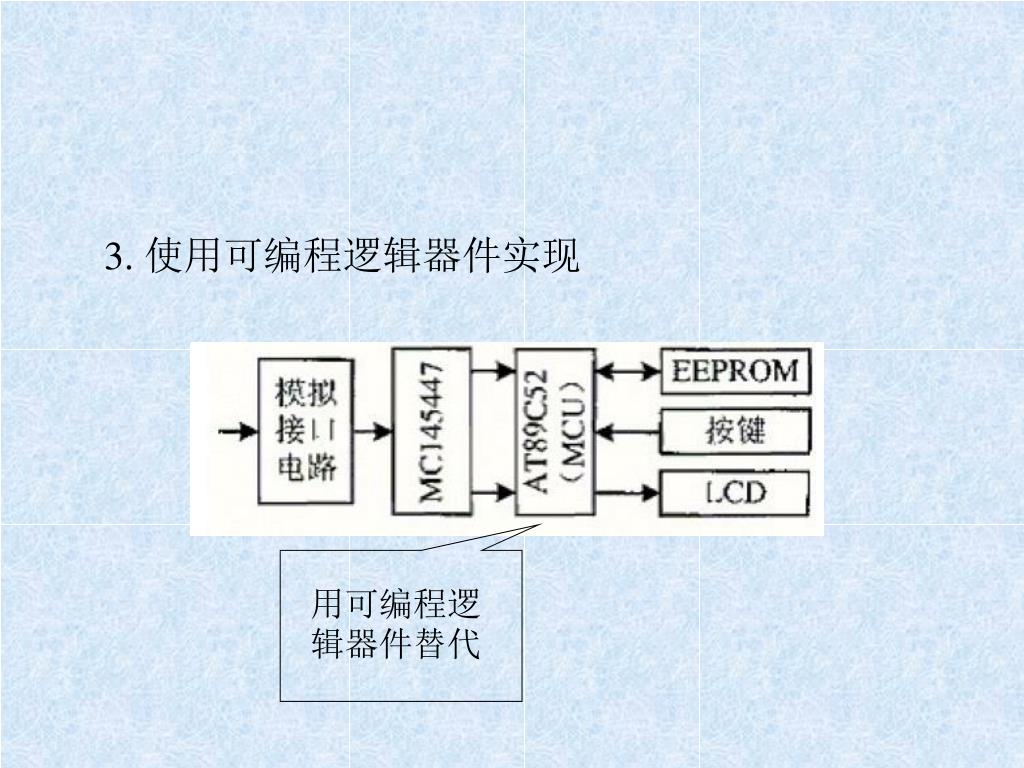

3. 使用可编程逻辑器件实现

用可编程逻辑器件替代
