Perencanaan dan transmisi daya mesin pencetak mie

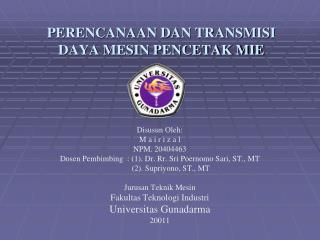

PERENCANAAN DAN TRANSMISI DAYA MESIN PENCETAK MIE

Disusun Oleh:

M a i r i z a l

NPM. 20404463

Dosen Pembimbing : (1). Dr. Rr. Sri Poernomo Sari, ST., MT

(2). Supriyono, ST., MT

Jurusan Teknik Mesin

Fakultas Teknologi Industri

Universitas Gunadarma

20011


Latar belakang
Latar Belakang

Pertimbangankamiuntukmerencanakansebuahmesinpembuatmietidak lain karenamendapatipermintaandarirekankami yang jugamenekuniusahadibidangini. Bahan-bahandasar yang terdapatpadamie yang adadipasaran, menurutnyakurangsesuaidengantema rasa yang akanditawarkan. Adapunkendalajikamembuatsendirimie yang menjadibahanutamausahanyaadalahtidak lain karenaketidakmampuanalat yang diamilikidanjugaskalapembuatanmie yang relatifbesarjikadibandingkandenganalatpembuatmierumahan yang dimilikinya.

Makadariitukamimencobamenawarkansuaturancangan yang diharapkandapatmenjadisolusibagikendala yang dihadapirekankamitersebut. Dalammerancangmesinpembuatmieini, kamimemfokuskanalatini agar memilikikriteriasebagaiberikut; dapatmengolahadonanmiedenganskalaproduksikecil, daya yang dibutuhkansesuaidenganvoltaserumahan, murah, mudahdalamperawatan, danmudahpenggunaanya.


Pembatasan masalah
PembatasanMasalah

  • Membuatrancanganmesinpencetakmiedenganspesifikasi yang direncanakan.

  • Menjelaskanperhitungantransmisidayadanjugarasioputaranputarannya.

  • Menentukanpanjangkelilingsabuk-V yang akandigunakan

Tujuan

Penulisantugasakhirinibertujuanuntukmemahamikebutuhanmiebasahdikalanganpengusahamenengahkebawahdengancaramerencanakansuatu model mesinpencetakmie yang sesuaidengankebutuhanparapengusahamie yang kebanyakanadalahpengusahamenengahkebawah.


Proses kerja mesin pencetak mie
ProsesKerjaMesinPencetak Mie

Proseskerjamesininicukupsimpel, adonanmiedimasukanmelalu roller penipis I kemudiandidistribusikandengan conveyor menujukeroolerpenipis II. setelahmelalui roller penipis II ketebalanmiesudahmenjadi 3 mm. Kemudian, denganmemanfaatkangayagravitasiadonanmietersebutmeluncurpadabidang miring menujuke roller pemotong. Pemotongpadamesininimemotongmiedenganjarakpotongtiap 2 mm.


Data perencanaan mesin pencetak mie
Data PerencanaanMesinPencetak Mie

  • Rangkautamaterbuatdaribesisikudengan profile (40x40x4) mm. kemudianpelat 8 mm jugadigunakansebagaitempatkedudukanbantalan (bearing).

  • Mesininidigerakandenganmenggunakan motor listrik 180 Watt, 1400 rpm dengan diameter poros 14 mm.

  • Menggunakanbeberapapulitunggaldanganda yang dimaksudkanuntukmenurunkanputaran motor dari 1400 rpm menjadi ± 60 rpm.


Perhitungan rasio dan panjang keliling sabuk v
Perhitunganrasiodanpanjangkelilingsabuk-V

Denganmenggunakanrumusperbandinganrasioterhadapputarandandiamaterpuli, makaesarputarandapatditrunkanseperti yang telahdirencanakan. Dan jugadapatmenentukanukuransabuk-V yang digunakandenganmenggunakanrumusuntukmenghitungpanjangkelilingsabuk.


Perhitungan penentuan panjang keliling sabuk v
PerhitunganPenentuanPanjangKelilingSabuk-V


Data hasil perhitungan penurunan rpm
Data HasilPerhitunganPenurunan rpm


Kesimpulan
Kesimpulan

  • Denganmengikutiprosesperencanaan yang diurutkanprosesnyasesuaidengan flow chart, makadarirumus-rumus yang adauntukmencari parameter sabuk-V untuksistemtransmisimesinpencetakmieinidiperolehkesimpulansebagaiberikut :

  • Mesinpecetakinimemilikikemampuanuntukmengolahadonanmiedengansampaidengankapasitas 10 Kg.

  • Mesinpencetakmieinimenggunakandaya 180 Watt untukmemutarkan roller-roller yang kecepatanputarnyasudahditurunkanhingga 59.06 rpm olehsistemtransmisi, dalamhaliniadalahpulidansabuk-V.


Spesifikasi teknik rencana mesin pencetak mie
SpesifikasiTeknikRencanaMesinPencetak Mie


Sekian terima kasih
Sekian&TerimaKasih
