  1. 802.11簡介 王振生 大華技術學院資管系

  2. 802.11的架構 無線介質 AP BSS 分散系統 無線主機

  3. BSS(基本服務組合)的類型 • BSS 用服務集合識別碼(Service Set Identifier ; SSID)來區分 • Ad-Hoc • 行動主機彼此根據SSID互相連線 • 涵蓋的範圍在無線介質可達範圍內 • Infrastructure • 通訊是經由基地台(AP)來轉送，因此涵蓋的範圍是由基地台的通訊距離決定 • 使用基地台前，要先與基地台取得關聯(Association)才能使用服務

  4. SSID的取得 • 被動掃瞄(Passive Scanning) • 基地台為使行動主機知道目前有那些BSS可使用，將定時送出信號訊框(Beacon Frame)，主動告知SSID • 主動掃瞄(Active Scanning) • 動主機已經預先知道要使用的SSID，主動發出偵測則請求訊框(Probe Request Frame)尋找指定的BSS

  5. 關聯過程 • Unauthenticated and unassociated狀態 • 在此狀態時，對外連線是中斷的，未和任何基地台關聯 • Authenticated and unassociated狀態 • 透過基地台使用BSS前，需先經過基地台認證，因此將向基地台送出認證訊框(Authentication Frame) • Authenticated and associated狀態 • 完成認證後，就可送出關聯請求訊框(Association Request Frame)向基地台要求關聯

  6. 認證的類型 • 認證只是對設備作認證並不是針對使用者 • 開放系統認證(Open-system Authentication) • 802.11協定的預設模式，在此模式下，基地台是接受任何行動主機的認證請求 • 共用金鑰認證(Shared-key Authentication) • 需要行動主機支援WEP安全協定 • 金鑰長度可為 64 bit 及 128 bit • 採用 RC4 串流加密(Stream Cipher)

  7. WEP (Wireless Equivalent Privacy) 協定 • 私密性(Confidentiality) • 採用RC4對稱式的串流加密(Stream Cipher)演算法 • 使用長度24-bit的IV(Initialization Vector)加使用者自定的40-bit(104-bit)私鑰來產生64-bit(128-bit)的RC4私鑰 • 私鑰經由 PRNG(PseudoRandom Keystream Generator)產生和明文長度相同的金鑰串(Keystream)，此金鑰串再和明文做XOR運算產生密文傳送出去 • 每送出一個訊框，IV的值便要改變以防金鑰串碰撞情形產生 • 新的IV值以明碼隨密文送至接收端

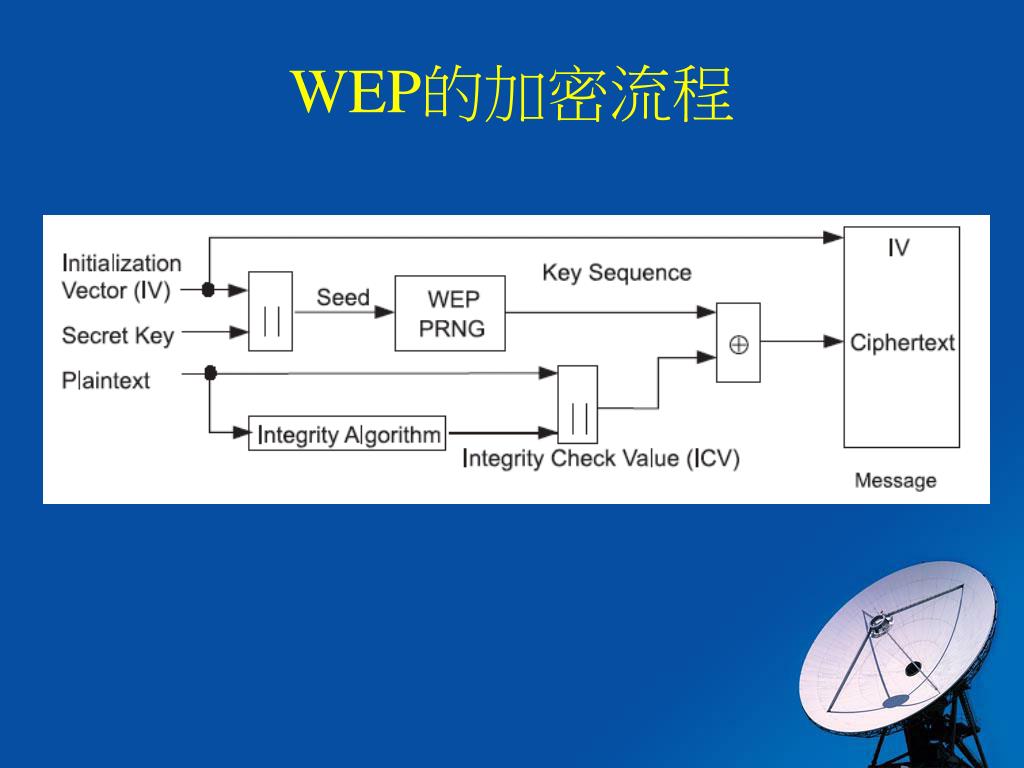

  8. WEP的加密流程

  9. WEP的解密流程

  10. WEP (Wireless Equivalent Privacy) 協定 • 完整性(Confidentiality) • 訊息傳送前會先經過CRC-32演算法計算出一個稱為ICV(Integrity Check Value)的檢查碼加在訊框資料之後 • 明文是由訊框資料加 ICV 所組成 • 存取認證(Authentication) • 利用使用者自定的私鑰來當作認證的機制 • 協定中可預先設定4組私鑰

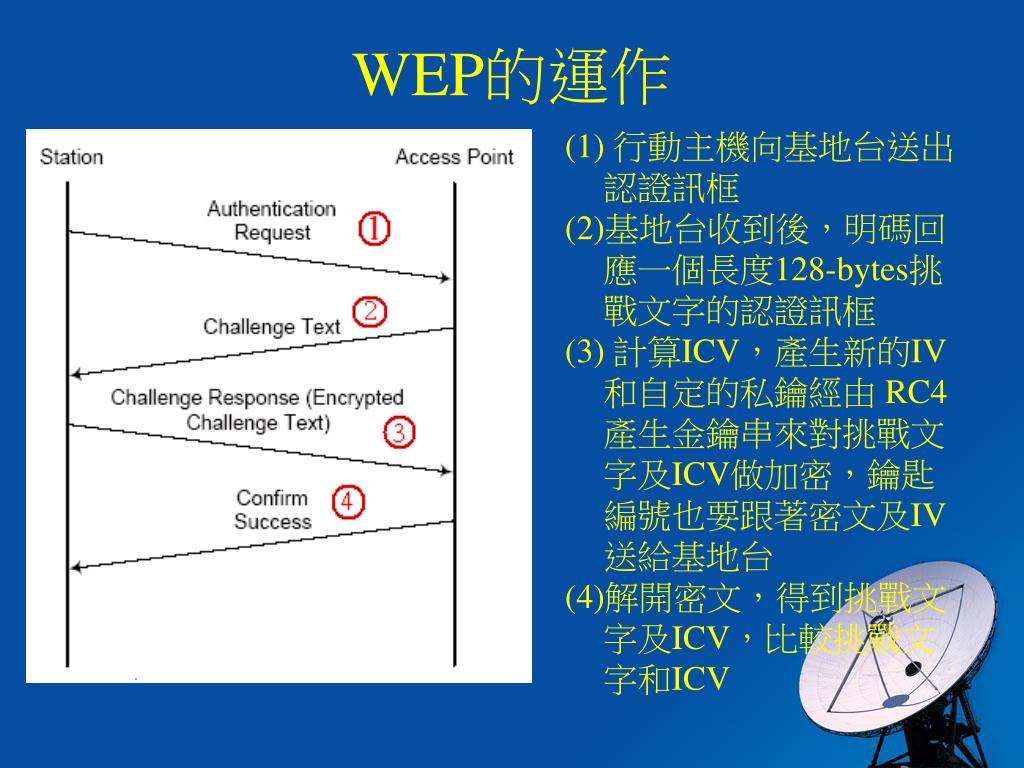

  11. WEP的運作 • 行動主機向基地台送出認證訊框 • (2)基地台收到後，明碼回應一個長度128-bytes挑戰文字的認證訊框 • (3) 計算ICV，產生新的IV和自定的私鑰經由 RC4產生金鑰串來對挑戰文字及ICV做加密，鑰匙編號也要跟著密文及IV送給基地台 • (4)解開密文，得到挑戰文字及ICV，比較挑戰文字和ICV

  12. 非對稱金鑰加解密函數

  13. CA
