§3-6 低频功率放大器

§3-6 低频功率放大器. 学习要点： OCL 、 OTL 电路 功放电路主要参数的计算. 低频功放. 3-6-1 放大电路分类. 3-6-2 乙类互补功放 (OCL). 3-6-3 甲乙类互补功放 (OTL). 退出. i C. I CQ. u i. o. ωt. 功放 —— 要求具有较高的输出功率 . 一般在多级放大器的输出级 功放特点 —— 工作在大信号下，故微变等效法不适用 要讨论的问题 —— 避免失真和提高输出效率，而且两者矛盾. 3-6-1 放大电路分类. 1. 甲类. 定义三极管集电极 电流导通角 为

bob
Download Presentation

§3-6 低频功率放大器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. §3-6 低频功率放大器 • 学习要点： • OCL、OTL电路 • 功放电路主要参数的计算

  2. 低频功放 3-6-1 放大电路分类 3-6-2 乙类互补功放(OCL) 3-6-3 甲乙类互补功放(OTL) 退出

  3. iC ICQ ui o ωt 功放——要求具有较高的输出功率.一般在多级放大器的输出级 功放特点——工作在大信号下，故微变等效法不适用 要讨论的问题——避免失真和提高输出效率，而且两者矛盾 3-6-1 放大电路分类 1.甲类 定义三极管集电极电流导通角为 α＝2θ＝360°或θ＝180°(电压放大器）

  4. iC ωt ICQ=0 ui 2.乙类 α 定义此时三极管集电极电流导通角为 α＝2θ＝180°或θ＝90°（低频功放）

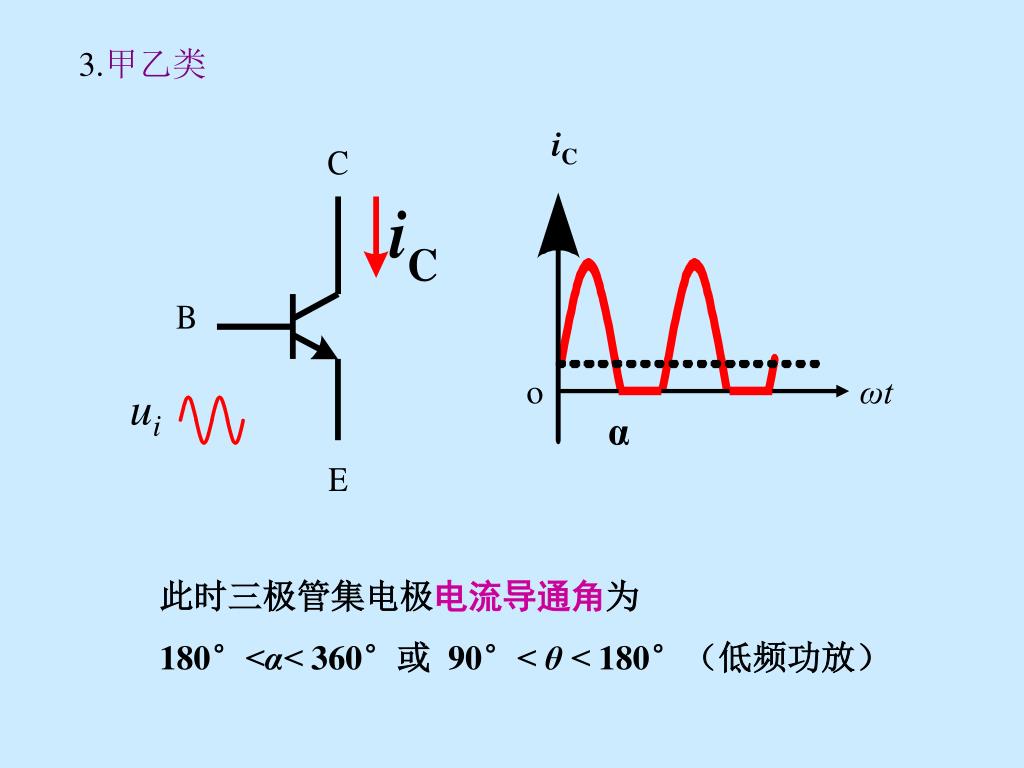

  5. iC o ωt ui 3.甲乙类 α 此时三极管集电极电流导通角为 180°<α< 360°或 90°< θ < 180°（低频功放）

  6. ui 4.丙类 iC 0 ωt 此时三极管集电极电流导通角为 α<180°或θ<90°（高频功放）

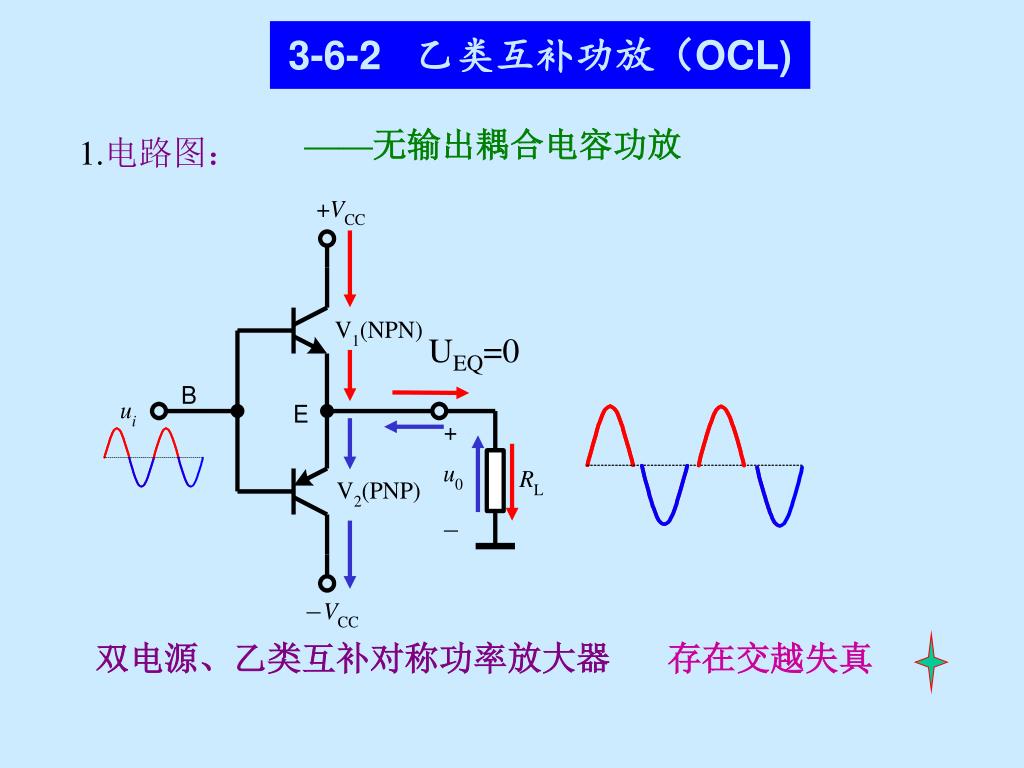

  7. 3-6-2 乙类互补功放（OCL) ——无输出耦合电容功放 1.电路图： UEQ=0 双电源、乙类互补对称功率放大器 存在交越失真

  8. 2.OCL功率放大器的主要技术参数 (1)最大失真输出功率Pom 设输出电压为 u0＝Ucmsinωt 电流为 i0＝Icmsinωt 则 P0＝ UcmIcm＝ 最大不失真输出电压幅度: UCM=VCC－UCES 其中UCES为三极管的饱和压降，当UCES << VCC时， 有UCM≈VCC， 则最大输出功率为 Pom ≈

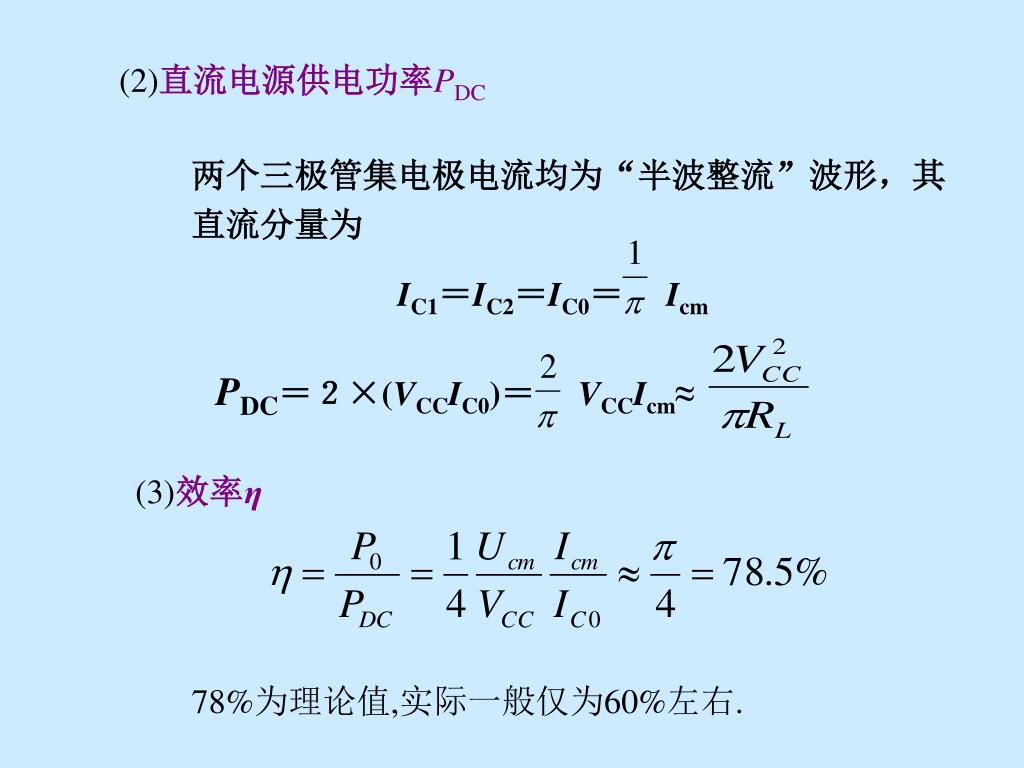

  9. PDC＝２×(VCCIC0)＝　 VCCIcm≈ (2)直流电源供电功率PDC 两个三极管集电极电流均为“半波整流”波形，其直流分量为 IC1＝IC2＝IC0＝ Icm (3)效率η 78%为理论值,实际一般仅为60%左右.

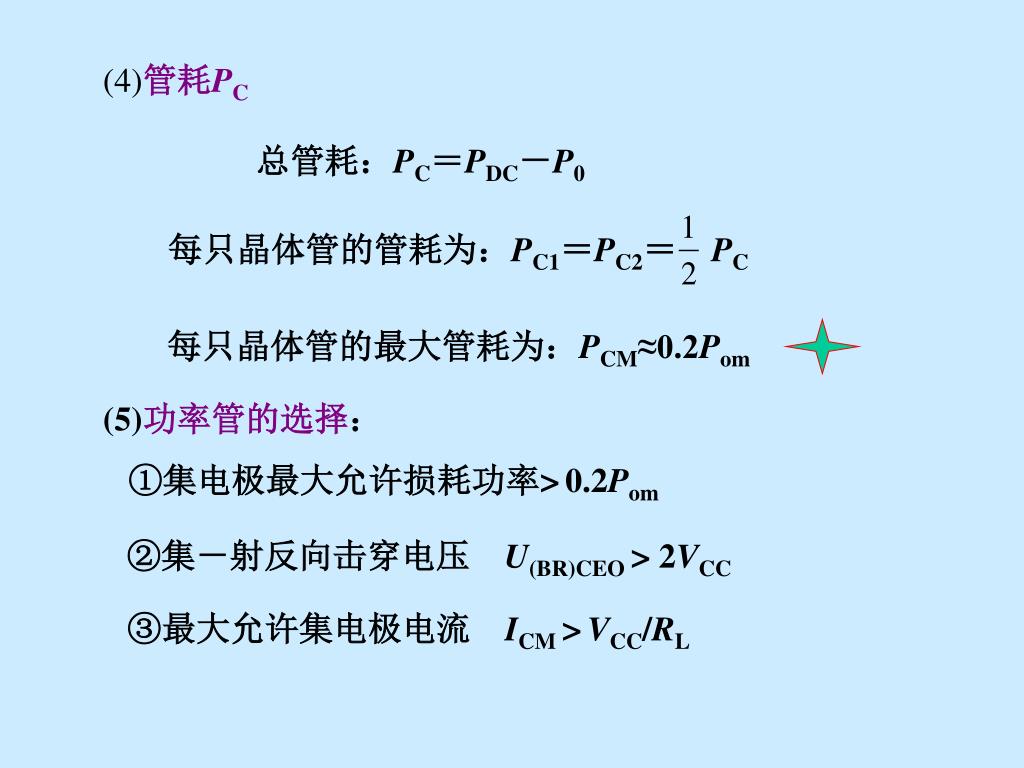

  10. (4)管耗PC 总管耗：PC＝PDC－P0 每只晶体管的管耗为：PC1＝PC2＝　PC 每只晶体管的最大管耗为：PCM≈0.2Pom (5)功率管的选择： ①集电极最大允许损耗功率>0.2Pom ②集－射反向击穿电压　U(BR)CEO > 2VCC ③最大允许集电极电流　ICM >VCC/RL

  11. 例1.已知乙类互补对称功放VCC＝VEE＝24V、RL＝8Ω，试估算：(1)该电路最大输出功率Pom；(2)最大管耗PCM；(3)说明该功放电路对功率管的要求。例1.已知乙类互补对称功放VCC＝VEE＝24V、RL＝8Ω，试估算：(1)该电路最大输出功率Pom；(2)最大管耗PCM；(3)说明该功放电路对功率管的要求。 解（1） ＝36W (2) PCM≈0.2Pom＝0.2×36=7.2W (3) a)选择功率管时为保证管子不被烧坏，要求管子集电极 最大允许损耗功率 > 0.2P0max=7.2W; b)处于截止状态的管子，其集－射反向击穿电压 U(BR)CEO > 2VCC=48V; c)功率管最大允许集电极电流　ICM > VCC/RL=3A

  12. 3-6-3 甲乙类互补功放（OTL) ——克服交越失真 1.电路图: UEQ= 单电源、输出端接大电容的甲乙类互补对称功率放大器

  13. 2.OTL功率放大器的主要技术参数 接入大电容起到一个负电源作用,因此OCL电路的参数与OCL区别只是将公式中的VCC换成 VCC 以上电路缺点——输出电压的最大幅度只有VCC/2。并且实 际输出电压的正向峰值达不到VCC／2。 因为随UA↑→RC1的电流↓→VT1管压降UCE↑ （不能进入饱和状态）→输出正向幅度↓ 解决方法——引入带自举的功放电路，即接入较大容量电容 C1（其直流电压可认为不变）

  14. 课后小结——见黑板 课前复习及提问：１.解释“零点漂移”； 　　　　　　　　 ２.差分放大电路的特点。 思考题：P210 1 作业题：P210 2、4 预习内容：（串）并联谐振概念及相应关系式 （小信号调谐放大器应用）
