第二章 计算机中的信息表示. 数值型数据. 数据信息. 非数值型数据. 控制信息. 指令信息等. 计数制基础. 基数( Radix) :是指该进位制中允许选用的基本数码的个数。 权 (Weight) :每个数码所表示的数值等于该数码乘以一个与数码所在位有关的常数,这个常数叫“位权”。 简称“权”,权的大小是以基数为底,数码所在位置的序号为指数的整数次幂。 二 — 十进制转换 十 — 二进制转换 BCD 码与二进制数. 补码性质. 补码没有正零和负零之分 [+0] 补 = 0.00…0

Download Presentation

第二章 计算机中的信息表示

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


4610588

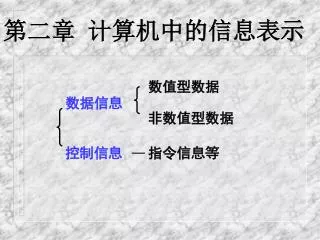

第二章 计算机中的信息表示
