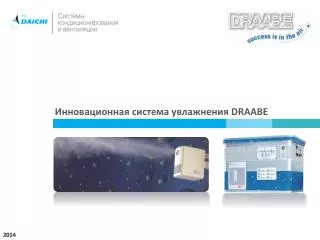

  1. Инновационная система увлажнения DRAABE

  2. О компании DRAABE (Гамбург) - один из ведущих поставщиков систем прямого увлажнения воздуха, применяемых во всем мире как в промышленной и коммерческой сферах, так и в сфере комфорта. DRAABE входит в состав международного холдинга по производству климатического оборудования WalterMeierGroup, который был основан в 1937 году и насчитывает около 1700 сотрудников. WalterMeierAG – швейцарская группа производ-ственных и сервисных компаний, которая продает решения для контроля над климатом более чем в 75 стран по всему миру. Ассортимент продукции DRAABE включает системы адиабатического увлажнения высокого давления, низкого давления с использованием сжатого воздуха, а также системы получения чистой деминерализованной воды для технологического применения. Системы DRAABE используют уникальные технологии, позволяющие быстро и эффективно достичь оптимальных показателей влажности воздуха в помещении. Отзывы пользователей из разных стран, сотрудничество с ведущими производителям и машинного оборудования и международная сертификация указывают на высокий стандарт качества и лидирующие позиции систем увлажнение воздуха в помещениях компании DRAABE по надежности, гигиеничности и уровню сервисного обслуживания. 2

  3. Ключевые этапы в истории компании DRAABE 3

  4. Главный принцип, заложенный в системы увлажнения от DRAABE: 1. Влажность воздуха поддерживается в каждом помещении индивидуально на требуемом для здоровья и комфорта людей уровне. 2. Система обеспечивает высокую степень гигиенической безопасности в помещениях при непрерывной эксплуатации. Концепция систем увлажнения от DRAABE ЗДОРОВЬЕ ЗДОРОВЬЕ и еще раз ЗДОРОВЬЕ 4

  5. О Воде …Нельзя сказать, что ты необходима для жизни: ты — сама жизнь. …Сент-Экзюпери А. Значение влажности воздухадля здоровья Организм человека на 80 % состоит из воды. Вода входит в состав каждой клеточки нашего организма. Вода регулирует температуру нашего организма, испаряясь с поверхности кожи. Поэтому поддержание оптимальной влажности воздуха чрезвычайно важно для нашего здоровья. 5

  6. Важность поддержания оптимального уровня увлажненности в офисном помещении Согласно недавнему исследованию американского Национального института охраны труда и здоровья (NIOSH) передача вируса гриппа воздушно-капельным путем может быть значительно сокращена за счет поддержания относительной влажности воздуха в пределах от 40% до 60%. Иссушение слизистых оболочек Появление простудных заболеваний Влияние недостатка увлажненности воздуха на здоровье человека Заболевания голосовых связок Сухость кожи Раздражение глаз 6

  7. ГДЕ? Увлажнение воздуха требуется во всех помещениях, где находится человек. Увлажнение требуется в различных производственных помещениях для осуществления технологических процессов (типографии, ткацкое производство) Когда и где требуется увлажнение? КОГДА? В холодный и переходный периоды года. В эти периоды наружный воздух содержит мало влаги и попадая в помещения производит осушку воздуха до 20%. В наружном воздухе зимой содержится около 1 г / м3, в воздухе помещения при комфортных условиях должно содержаться не менее 5 г/м3. 7

  8. Кондиционируемое помещение №2 Кондиционируемое помещение №3 Атомайзер Атомайзер Принципиальная схема системы увлажнения DRAABE 50% 40% Кондиционируемое помещение №4 Кондиционируемое помещение №1 Атомайзер Атомайзер 60% 45% Длина трубв кольце 1000 м Давление в трубах 80 атм Диаметр труб 8 мм Техническое помещение Блок обработки воды

  9. Система DRAABE включает в себя: Атомайзеры (аналог внутренних блоков), для увлажнения воздуха в помещении. Вода распыляется атомайзером в виде мелкодисперсных капель, которые все испаряются в воздухе на расстоянии 0,5 м. от атомайзера. В состав атомайзера входят форсунка, вентилятор и водяной клапан. Специальные пластиковые трубы высокого давления (80 атм) небольшого диаметра (8 мм) (аналог медных фреоновых труб), которые образуют в здании кольцо, в котором постоянно циркулирует очищенная вода, готовая к распылению в атомайзерах. Комплекс оборудования (аналог наружного блока) для очистки и подачи воды в трубы высокого давления, ее циркуляции и обеззараживания. Система увлажнения предназначена для работы 24 часа в сутки и 365 дней в году. Временная остановка системы не желательна и не должна превышать 48 часов. С целью гигиенической безопасности вода постоянно циркулирует в системе и обеззараживается. Кроме того, атомайзеры периодически принудительно распыляют порцию воды, находящуюся в участках труб перед атомайзерами. Состав системы Draabe

  10. Безопасность для жизни Безопасность для здоровья Легкость в обслуживании Сертификат „OptimizedHumidification“ Сертификация произведена агентством - German StatutoryAccident Insurance • Всестороннее тестирование по таким показателям, как… • Новый стандарт безопасности труда • Технология применима на любых производствах • Обязательные полевые испытания каждые 2 года 10

  11. Сертификат«OptimizedHumidification» 11

  12. Области применения Системы увлажнения DRAABE 12

  13. Предлагаемые системы от ДАИЧИ в 2014 могут быть использованы для комфортного кондиционирования Применение систем увлажнения высокого давления Офисные помещения в деловых центрах Коттеджи Апартаменты Зимние сады 13

  14. Применение систем увлажнения высокого давления • Возможное применение: • Библиотеки • Музеи • Центры обработки данных • Архивы • Типографии • Деревообработка и бумажное производство • Текстильные фабрики • Виноделие 14

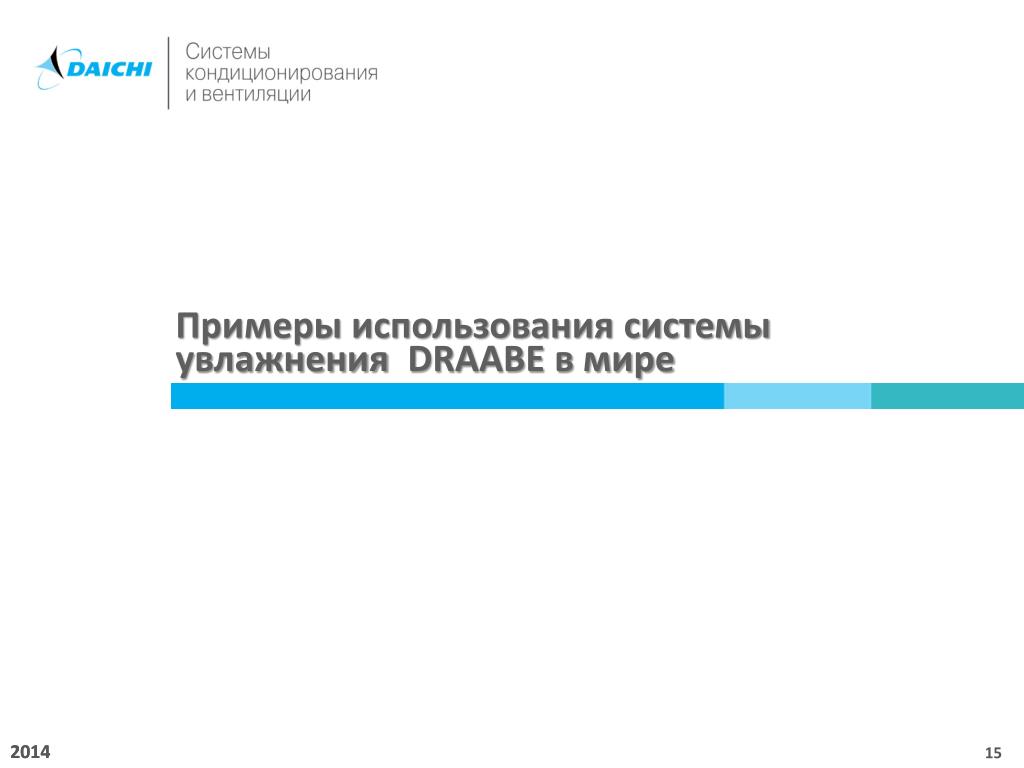

  15. Примеры использования системы увлажнения DRAABE в мире 15

  16. Здание фирмы Kaffee Partner AG (Германия) Лучшие примеры использования  Новое здание, проект-победитель архитектурного конкурса „Bau des Jahres 2012“ Увлажнение 24 устройствамиNanoFog Evolution в отделе обслуживания клиентов Цели: предотвратить болезни голосовых связок у сотрудников и сократить число больничных 16

  17. Здание фирмы Enexis (Нидерланды) Лучшие примеры использования  Ведущая голландская энергоснабжающая компания Цели: поиск замены парогенераторам, попытка снизить расходы на электроэнергию и выбросы CO2в атмосферу  30 увлажнителей NanoFogEvoluton Согласно результатам опроса, показатель удовлетворенности работников по пункту «Микроклимат помещений» увеличился с 3,88 до 7,7 17

  18. Лучшие примеры использования Здание фирмы Thomas Cook AG  Офисное помещение без перегородок (раньше стояли перегородки) Система увлажнения модифицирована (20 устройств NanoFog Evolution) Цели: поддержание здоровья сотрудников и улучшение рабочей атмосферы 18

  19. Основные компоненты системы увлажнения Draabe 19

  20. NanoFog Evolution Атомайзеры систем высокого давления • Для помещений самого различного назначения: • Коттеджей, библиотек, музеев. • Офисов • Театров, концертных залов. • Салонов красоты, модных магазинов и т.д. Преимущества • Низкий уровень шума. • Практически незаметная и эффективная работа. • Минимальные размеры. • Небольшой вес. • Элегантный дизайн. • Идеально подходят для небольших помещений с невысокими потолкам Конструктивные особенности • Два осевых вентилятора в корпусе, вследствие чего микрокапли быстро полностью испаряются в воздухе. • Новинка на рынке! Встроенные электромагнитные запорные клапаны дают новые преимущества. • Точное адресное увлажнение отдельных помещений или зон. • Никаких капель после выключения. • Долговечные форсунки из нержавеющей стали. • Вариативность монтажа: настенное либо потолочное крепление; • регулировка направления увлажняющего потока. • Комбинируется со всеми атомайзерами высокого давления DRAABE 20

  21. TurboFogNeo Конструктивные особенности Атомайзеры систем высокого давления • Для помещений самого различногоназначения: • Коттеджей, зимних садов, библиотек, музеев. • Офисов, театров, концертных залов. • Гостиниц, вестибюлей и холлов. • Галерей магазинов. • Вентиляторы в корпусе. Быстрое эффективное увлажнение • • Новинка на рынке! Встроенные электромагнитные запорные клапаны в каждом атомайзере дают новые преимущества: • точное адресное увлажнение отдельных помещений или зон • никаких капель после выключения • • Долговечные унифицированные форсунки из нержавеющей стали • • Вариативность монтажа : • потолочное либо настенное (кроме TurboFogNeo 8) крепление • регулировка направления увлажняющего потока • • Комбинируется со всеми атомайзерами высокого давления DRAABE 1 модуль с 1 форсункой 1 модуль с 2 форсунками 2 модуля с 1 форсункой 2 модуля с 2 форсунками 1 модуль с 8 форсунками Вт Вт Вт Вт Вт 21

  22. Водоподготовка высокого качества Многостадийная водоподготовка DRAABE Stage 1 Содержащиеся в воде ионы Сa и Mgсоставляют основу отложений минеральных солей на внутренних частях трубопроводов, арматуры и соплах форсунок, что приводит к снижению производительности и риску выхода из строя оборудования. Необходимо проводить обязательное умягчение воды. В умягчителях, использующих иннообменные смолы, происходит замещение ионов кальция и магния ионами натрия (из поваренной соли NaCl - расходного материала умягчителя). Stage 2 Двухступенчатая фильтрация умягченной воды. Фильтр с активированным углем связывает соединения хлора и органические загрязнители, остатки пестицидов и другие химические соединения. Микрофильтр задерживает мельчайшие взвешенные частицы грязи, ржавчины, песка размером более 5 мкм. Stage 3 Умягченная, очищенная вода поступает в главный узел системы водоподготовки DRAABE(PerPur), которая использует высококачественные технологии мембранного разделения для получения почти полностью деминерализованной и стерильно чистой воды. Деминерализации происходит по принципу обратного осмоса: воду, содержащую минеральные соли пропускают через полупроницаемую гибкую мембрану при повышенном давлении. Минеральные вещества, грибки, бактерии не могут пройти через мембрану и удаляются в канализацию. Прошедшая сквозь мембрану чистая вода со сниженным на 98% остаточным содержанием солей идеально подходит для увлажнения. Stage 4 В блоках высокого давления вода подвергается также интенсивному ультрафиолетовому облучению в биореактореDRAABE, в результате чего микроорганизмы полностью уничтожаются. Вода, свободная от минеральных солей, бактерий и микробов, атомизируется через сопла вихревых форсунок. мембрана 22

  23. Стандартное исполнение: min- 1 NanoFog Evolution = 2 кг/чmax - 4NanoFog Evolution = 8 кг/ч 2 в 1 Схема системы Блок очистки и высокого давления Кронштейн АтомайзерыNanoFog Evolution Сборочная панель Звуковой индикатор неисправностей 23

  24. Основные компоненты 2-in-1 система Duo Pur - очистка воды + +насос высокого давления Устройства управления и контроля Атомайзеры Небольшой и эффективный атомайзерNanoFog Evolution Технические характеристики Duo Pur 24

  25. Кольцевой контур высокого давления Кольцевой контур с рециркуляцией воды в системе увлажнения DuoPur • Пример схемы прокладки магистрали • Комбинированный блок (мембранная фильтрация и насос высокого давления с УФ-лампой DuoPur ) 25

  26. Возможности:1х Perpur+Highpur =max 200 кг/ч : - min - 1 атомайзер(NanoFog Evolution,TurboFog Evolution ) = 2/3 кг/ч- max – до 100атомайзеровNanoFog Evolution, любые комбинации с TurboFog Evolution = 200 кг/ч Блок Блок очистки Сборочная панель 26

  27. Основные компоненты Управление Центральный монитор HumCenter– мониторинг системы HumSpot– мониторинг и управление увлажнением одной зоны Блок с насосом высокого давления200 кг/ч Блокочистки воды 200 кг/ч Атомайзеры Одно решение – множество комбинаций 27

  28. - непрерывная циркуляция воды в трубопроводе рабочего контура системы - Уникальная особенность систем прямого адиабатического увлажнения высокого давления (85 бар) DRAABE - Cхема с кольцевым контуром высокого давления Организация непрерывной рециркуляции воды в контуре системы увлажнения HighPur Вода из системы ХВС питьевого качества Блок PerPur мембранной фильтрации (обратный осмос) (деминерализация и устранение микроорганизмов) Блок HighPur с насосом высокого давленияи УФ лампой Двойная фильтрацияводы Умягчение воды Стерильно чистая вода, не использованная для увлажнения, не сливаетсяв канализацию возвращается к насосу высокого давления, а затем в кольцевой контур ЭФФЕКТЫ Отсутствие застоя воды (не развивается микрофлораи микроорганизмы) • Постоянная обработка УФ- облучением (уничтожение бактерий) 100-процентная гигиеническая безопасность отсутствие потерь отработанной воды (эксплуатационные расходы) 28

  29. Проводной пульт управления HumSpot Мониторинг и управление 5. Ведется увлажнение зоны2 до заданного HumSpotзначения • Предназначен для мониторинга и индикации уровня относительной влажности и температуры • Управление работой группы атомайзеров • Задание и точное поддержание параметровувлажнения (<1%) • Встроенный термостат и датчик температуры 4. Пульт посылает сигнал распределителю напряжения HumPowerна включение питания подсоединенной к нему группы атомайзеров 1. Относительная влажность в зоне 2 ниже заданного значения Общий принцип управления системой увлажнения 2. Уведомление блоку HighPower по системной шине о необходимости увлажнения зоны 2 3. Давление доводится до 85 бар, пульту зоны 2 передается об этом сообщение HumCente HighPur Пульты HumSpot различных зон (до 48 в системе HighPur, до 4 в DuoPur) Центральный монитор HumCenter • Предназначен для мониторинга параметров микроклимата всей системы • Контроль за уровнем влажности отдельных зон и работой до 5 системных блоков PerPur, HighPur • Поддержка работы с 48 пультами управления HumSpot • Вывод информации о параметрах микроклимата в каждой зоне, текущего статуса атомайзеров • Индикация неисправностей системных блоков и служебных сообщений • Ведение журнала • Выходы аварийных сигналов • Длительное хранение данных на карте памяти • Интеграция с системой управления зданием 29

  30. Системы мониторинга и управления системами высокого давления Мониторинг и управление Распределитель напряжения HumPower Распределитель напряжения HumPower является интерфейсом между пультом управления HumSpot и группой атомайзеров. Обеспечивает электропитание для HumSpot и атомайзеров. HumPower получает управляющий сигнал на увлажнение от пульта HumSpot и включает атомайзеры. При достижении заданной влажности по сигналу пульта прибор выключает питание атомайзеров. Ограничитель максимальной влажности Предназначен для предотвращения переувлажнения. В случае неисправности прецизионного гигростата HumSpot и (или) внешних гигростатов он ограничивает влажность в помещении значением, установленным с помощью регулятора. Заданную величину ограничителя следует выбирать на 10% выше настроек прецизионного гигростата и (или) внешних гигростатов. При поставке заданная величина ограничителя равна 65% относительной влажности Звуковой индикатор неисправностей Предназначен для дистанционной индикации неисправностей блока DuoPur. При поступлении сигнала о неисправности включается красная светодиодная лампочка и аварийный звуковой сигнал. С помощью сухих контактов предупреждение о неисправности также может быть передано централизованной системе управления инженерным оборудованием здания или дополнительному визуальному или звуковому сигнализатору. 30

  31. Линейка DRAABE может быть использованапо запросу во всех направлениях!Вопрос цены! Вы можете выбрать продукцию конкурента, ведь она дешевле.Но, в конечном счете, Вы заплатите больше в попытке поднять ее на уровень DRAABE. 31
