Packet Tracer

1. Packet Tracer 887230 Computer network

2. Packet tracer คืออะไร โปรแกรม Packet Tracer เป็นโปรแกรมจำลองเครือข่ายที่ผู้ใช้สามารถสร้างเครือข่ายขึ้นเองได้นั่นคือ สามารถกำหนดได้ว่าเครือข่ายจะมีอุปกรณ์ใดบ้าง เช่น router, Switch,PC, hub เป็นต้นซึ่งโปรแกรม Packet Tracer สามารถจำลองการทำงานของเราเตอร์และสวิทช์ได้

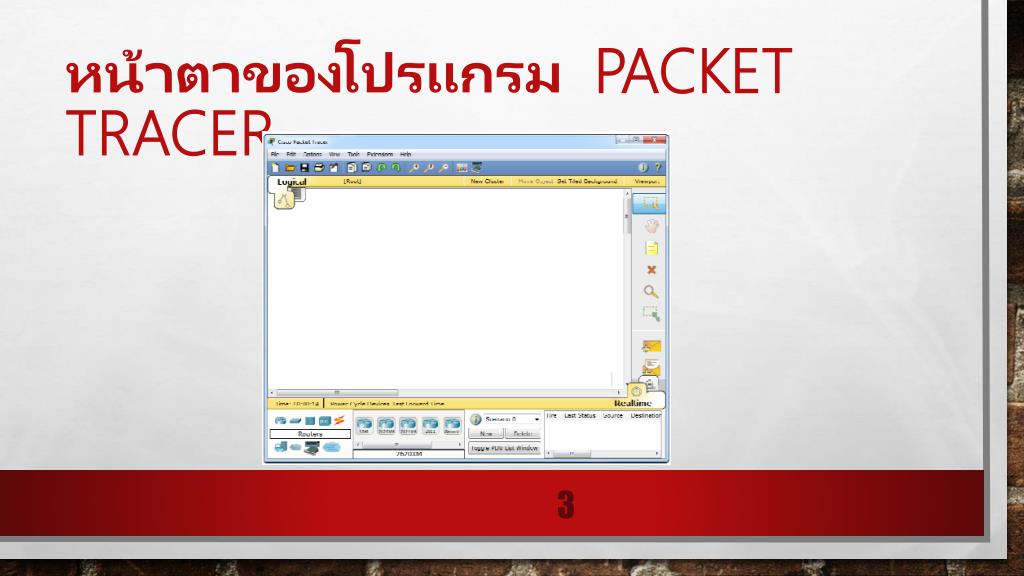

3. หน้าตาของโปรแกรม packet tracer

4. ส่วนประกอบของ packet tracer

5. ส่วนที่ 1 menu bar Menu Barจะอยู่ด้านบนสุดซ้ายมือ ซึ่งจะรวบรวมการตั้งค่า การปรับแต่ง การดูข้อมูลต่างๆ และจะมีคําสั่งพื้นฐานที่สําคัญ เช่น Open, Save, Save as Pkz, Print, and Preferences ทั้งหมดไว้ที่นี่

6. ส่วนที่ 2 main tool bar Main Tool Barจะแสดงคําสั่งที่มักจะถูกใช้งานบ่อยๆ เช่น เปิด-ปิด-บันทึก เป็นต้น ซึ่งมีไว้เพื่ออํานวยความสะดวกรวดเร็วในการใช้งานกว่าการเข้าถึงจาก Menu Bar

7. ส่วนที่ 3 Logical / Physical Workspace and Navigation Bar Logical / Physical Workspace and Navigation Bar เป็นโหมดที่ให้เราเลือกได้ระหว่าง Logical (จะเห็นเป็นไอคอนและสัญลักษณ์อุปกรณ์ Cisco ที่คุ้นตา) และโหมด Physical (จะเห็นเป็นลักษณะหน้าตาอุปกรณ์เหมือนจริง วางอยู่ในตู้ Rack)

8. ส่วนที่ 4 work space Workspaceเป็นพื้นที่ว่างที่อยู่ตรงกลางของโปรแกรม ซึ่งจะเป็นพื้นที่ในการสร้าง Topology ตามที่ต้องการ ซึ่งส่วนนี้จะเป็นจุดที่ทํางานหลักของโปรแกรม

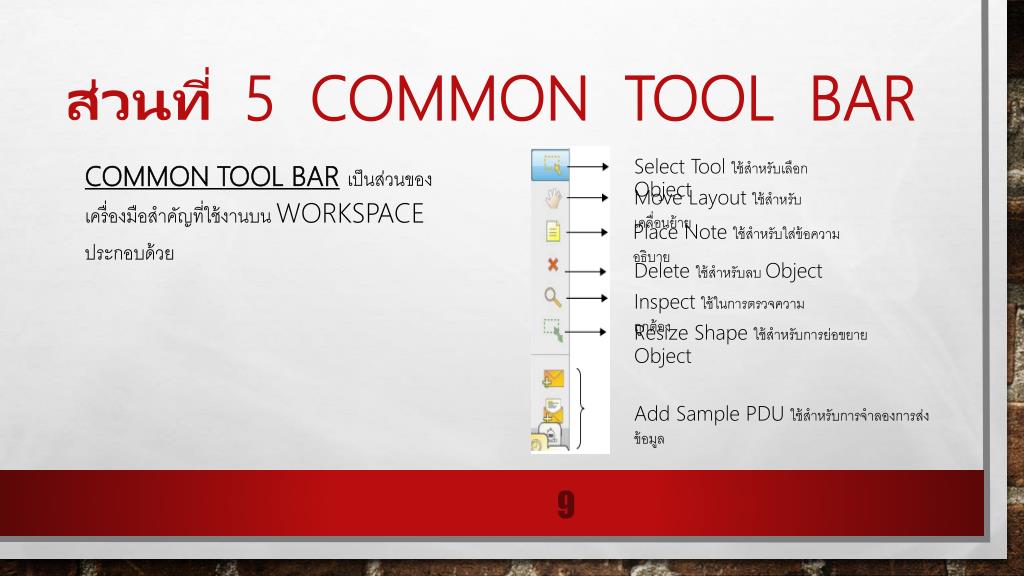

9. ส่วนที่ 5 common tool bar Select Tool ใช้สําหรับเลือก Object Common Tool Barเป็นส่วนของเครื่องมือสำคัญที่ใช้งานบน Workspace ประกอบด้วย Move Layout ใช้สําหรับเคลื่อนย้าย Place Note ใช้สําหรับใส่ข้อความอธิบาย Delete ใช้สําหรับลบ Object Inspect ใช้ในการตรวจความถูกต้อง Resize Shape ใช้สําหรับการย่อขยาย Object Add Sample PDU ใช้สําหรับการจําลองการส่งข้อมูล

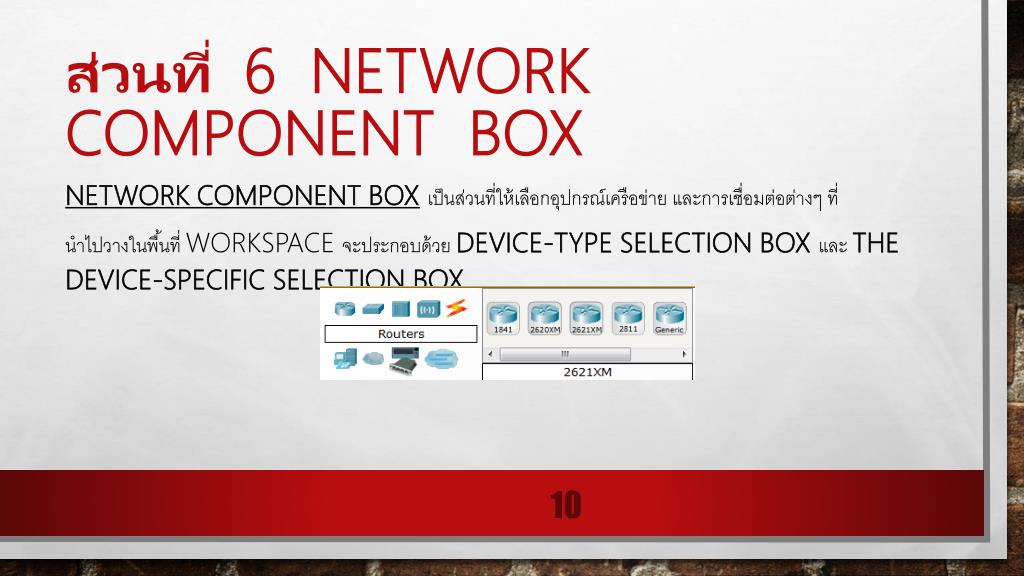

10. ส่วนที่ 6 network component box Network Component Boxเป็นส่วนที่ให้เลือกอุปกรณ์เครือข่าย และการเชื่อมต่อต่างๆ ที่ นําไปวางในพื้นที่ Workspace จะประกอบด้วย Device-Type Selection Box และ the Device-Specific Selection Box

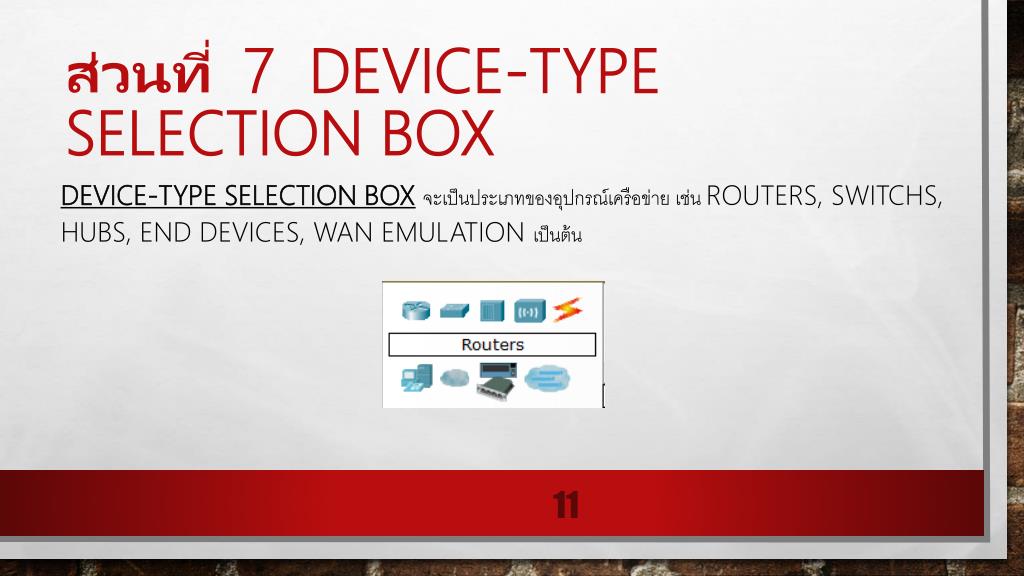

11. ส่วนที่ 7 Device-Type Selection box Device-Type Selection Boxจะเป็นประเภทของอุปกรณ์เครือข่าย เช่น Routers, Switchs, Hubs, End devices, WAN Emulation เป็นต้น

12. ส่วนที่ 8 Device-Specific Selection Box Device-Specific Selection Boxจะเป็นอุปกรณ์เครือข่าย โมเดลต่างๆ หรืออุปกรณ์ที่อยู่ในแต่ละประเภทของ Device-Type Selection Boxที่เราเลือกนั่นเอง

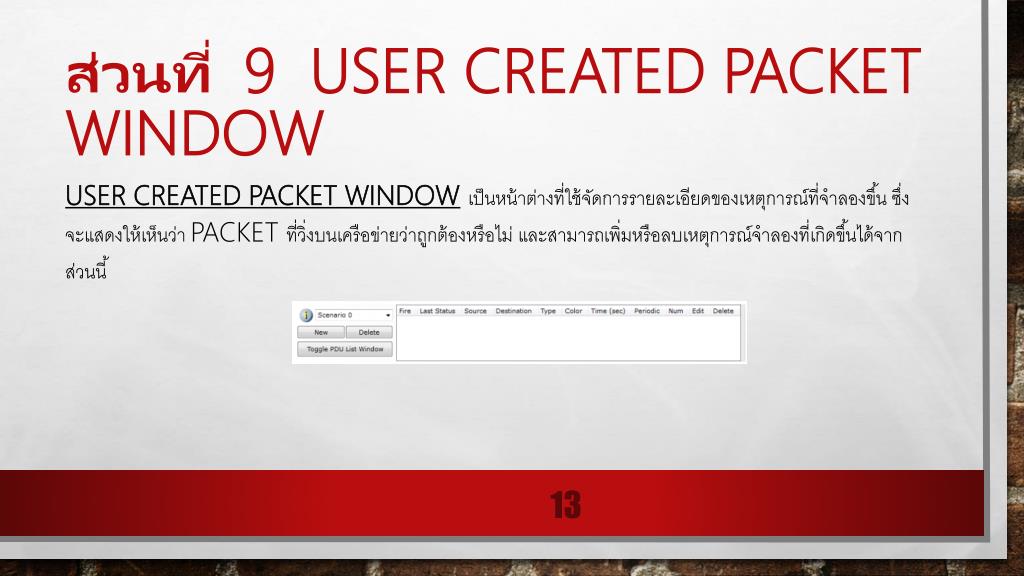

13. ส่วนที่ 9 User Created Packet Window User Created Packet Windowเป็นหน้าต่างที่ใช้จัดการรายละเอียดของเหตุการณ์ที่จําลองขึ้น ซึ่งจะแสดงให้เห็นว่า Packet ที่วิ่งบนเครือข่ายว่าถูกต้องหรือไม่ และสามารถเพิ่มหรือลบเหตุการณ์จําลองที่เกิดขึ้นได้จากส่วนนี้

14. ส่วนที่ 10 เป็นส่วนที่ใช้สลับการทำงานบน workspace เป็นส่วนที่ใช้ในการสลับการทํางานบน Workspaceไปมา ระหว่าง Real-time Mode และ Simulation Mode

15. Real time โหมด Real-time เป็นโหมดที่ใช้งานบ่อยที่สุด เมื่อลากไอคอนและอุปกรณ์ต่างๆมาวางไว้ที่นี่ ก็สามารถจำลองการทำงานของระบบเครือข่ายได้

16. simulation โหมด Simulation เป็นโหมดที่โปรแกรมจะสร้างภาพจำลองการทำงานของ Packet ข้อมูล ซึ่งช่วยให้เรามองเห็นภาพการทำงานของอุปกรณ์ต่างๆได้อย่างชัดเจ

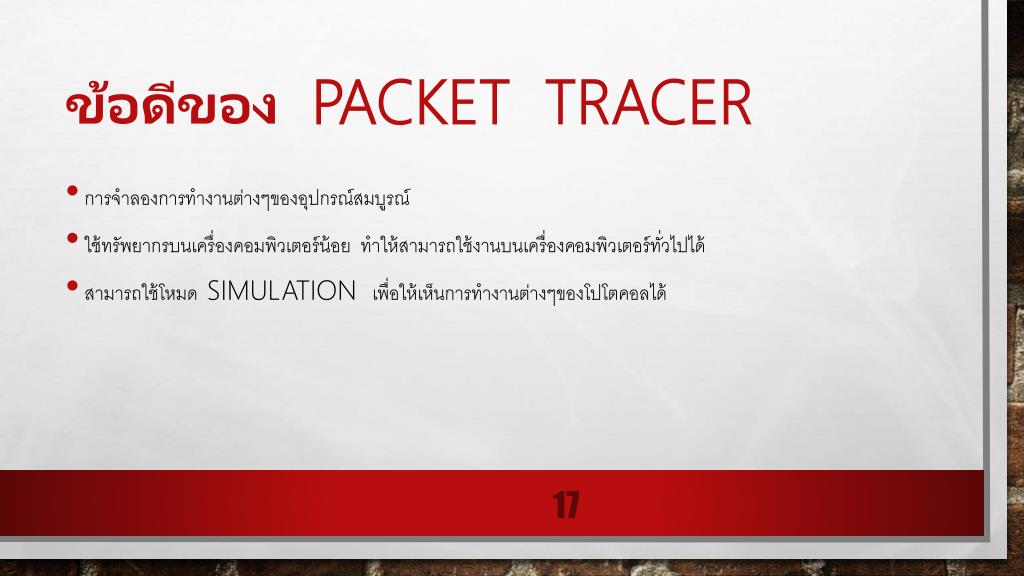

17. ข้อดีของ packet tracer • การจำลองการทำงานต่างๆของอุปกรณ์สมบูรณ์ • ใช้ทรัพยากรบนเครื่องคอมพิวเตอร์น้อย ทำให้สามารถใช้งานบนเครื่องคอมพิวเตอร์ทั่วไปได้ • สามารถใช้โหมด simulation เพื่อให้เห็นการทำงานต่างๆของโปโตคอลได้

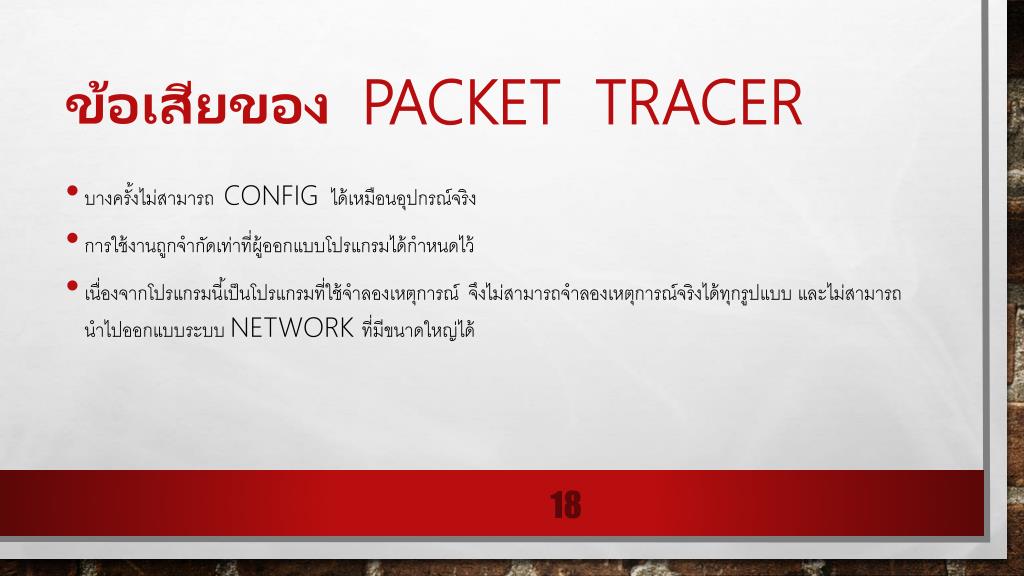

18. ข้อเสียของ packet tracer • บางครั้งไม่สามารถ config ได้เหมือนอุปกรณ์จริง • การใช้งานถูกจำกัดเท่าที่ผู้ออกแบบโปรแกรมได้กำหนดไว้ • เนื่องจากโปรแกรมนี้เป็นโปรแกรมที่ใช้จำลองเหตุการณ์ จึงไม่สามารถจําลองเหตุการณ์จริงได้ทุกรูปแบบ และไม่สามารถนําไปออกแบบระบบ Network ที่มีขนาดใหญ่ได้

19. จำลองการทำงานของ hubs

20. จำลองการทำงานของ hubs

21. จำลองการทำงานของ hubs

22. จำลองการทำงานของ hubs

23. จำลองการทำงานของ hubs

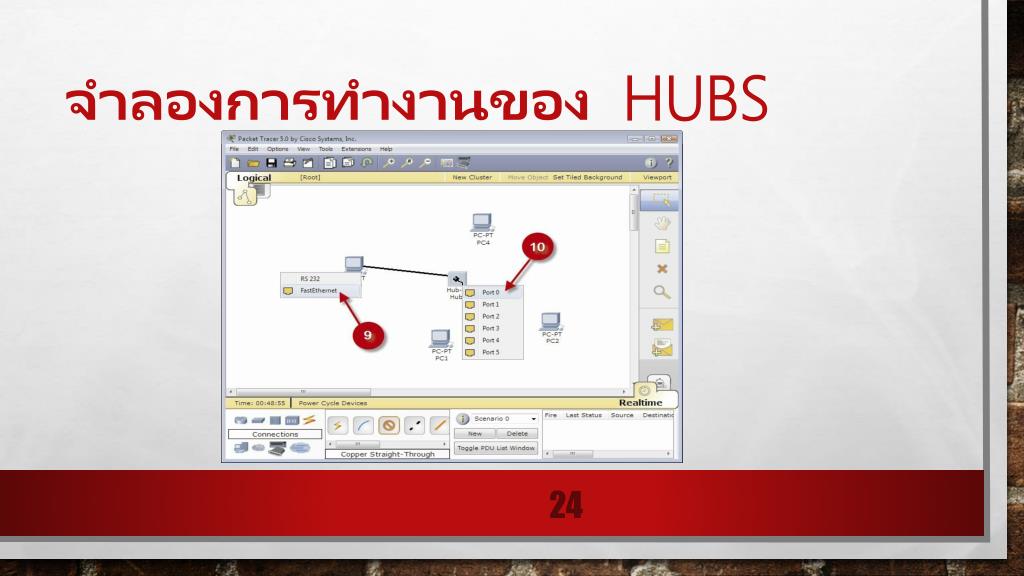

24. จำลองการทำงานของ hubs

25. จำลองการทำงานของ hubs

26. จำลองการทำงานของ hubs

27. จำลองการทำงานของ hubs

28. จำลองการทำงานของ hubs

29. จำลองการทำงานของ hubs

30. จำลองการทำงานของ switch

31. จำลองการทำงานของ switch

32. จำลองการทำงานของ switch

33. สาธิตการใช้งาน
