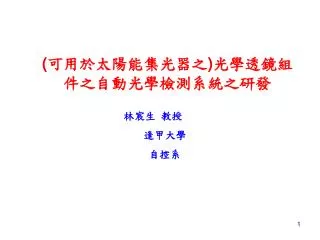

(可用於太陽能集光器之)光學透鏡組件之自動光學檢測系統之研發

林宸生 教授

逢甲大學

自控系


5940113

內容大綱

  • 前言

  • 系統之設計原理

  • 系統之軟硬體架構

  • 檢測結果與驗證

  • 結論


5940113

一、前言

  • 微透鏡陣列的應用

  • 自動化檢測的優點


5940113

前言

  • 現今市面上光電產品,例如光纖耦合、液晶面板中的

     增效模組與光均勻器等,都需要應用到微透鏡陣列。

  • 穩定且一致性的標準,保障檢驗精度。

  • 提昇檢測效率,降低檢測成本。


5940113

前言

張子文,太陽電池應用於建築上之研究 ,國立成功大學建築學系碩士論文,2000年


5940113

黃偉智,太陽能集光器中Fresnel透鏡設計之研究 ,元智大學光電研究所 ,2005年


5940113

菲涅爾透鏡的組成


5940113

前言

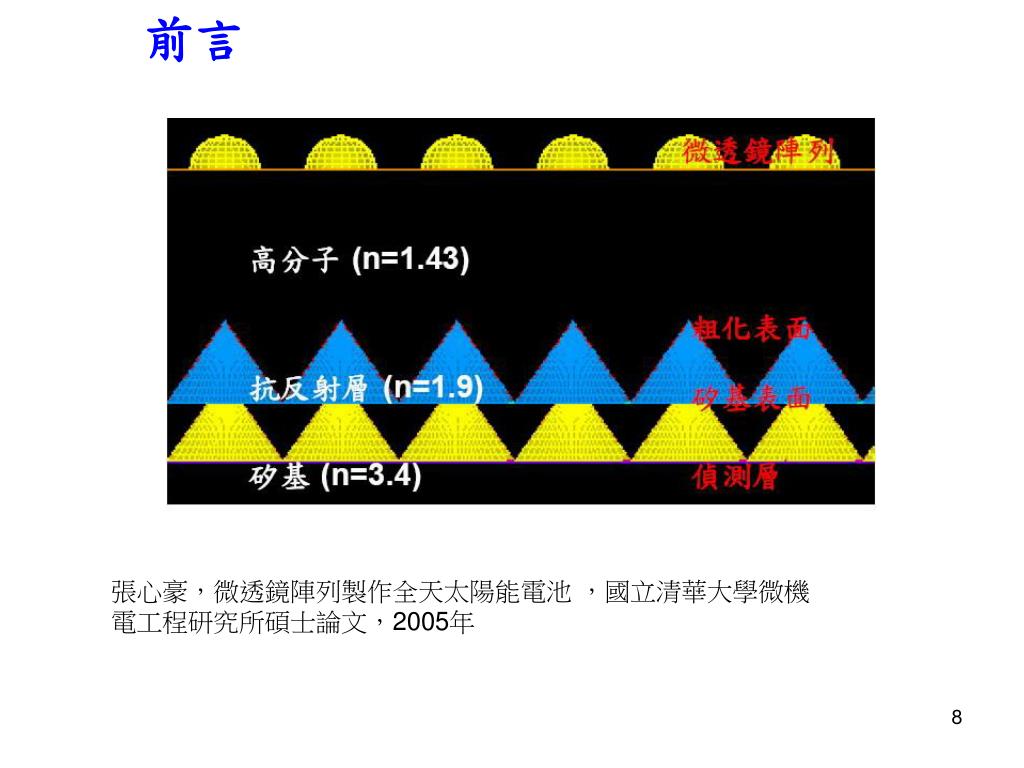

張心豪,微透鏡陣列製作全天太陽能電池 ,國立清華大學微機電工程研究所碩士論文,2005年


5940113

前言

  • 微透鏡陣列的應用

  • 現今市面上光電產品,例如光纖耦合、太陽能集光器

    、液晶面板中的增效模組與光均勻器等,都需要應用

    到微透鏡陣列。

  • 自動化檢測的優點

  • 穩定且一致性的標準,保障檢驗精度。

  • 提昇檢測效率,降低檢測成本。


5940113

二、系統之設計原理

  • 基因演算法計算檢測最短路徑

  • 微透鏡陣列定位

  • 微透鏡表面輪廓分析


5940113

基因演算法計算檢測最短路徑

  • 微透鏡陣列的樣本中,由於

     位置不同,熱脹冷縮不均,

     對於容易出現瑕疵的特定區

     域進行檢測。

  • 修改模具複查時,針對需要

     複驗的檢測點進行檢測。

  • 微透鏡陣列檢測點非常多時

     ,通常在工廠內會選擇一些

     代表性的待測點實施檢測。

有些列上並無待測微透鏡!


5940113

基因演算法計算檢測最短路徑

  • 計算XY-Table移動最短路徑流程圖


5940113

基因演算法計算檢測最短路徑

  • XY-Table路徑編碼

  • 設計適應函數

為總路徑長;

為第i顆微透鏡對應於起點之向量


5940113

基因演算法計算檢測最短路徑

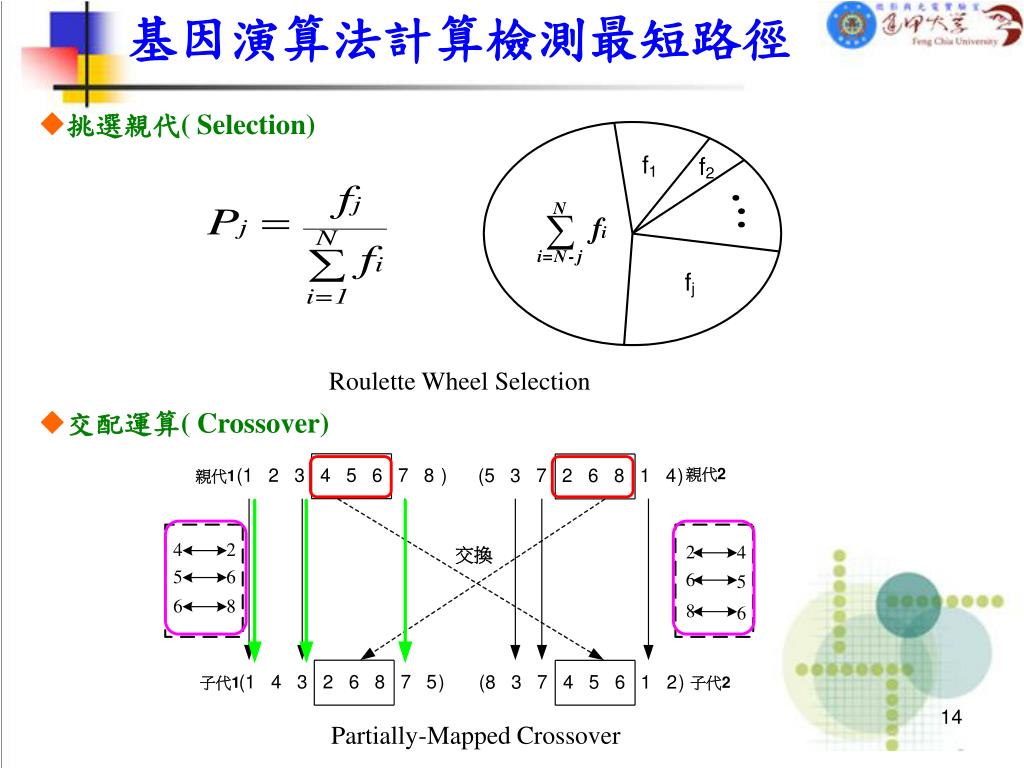

  • 挑選親代( Selection)

Roulette Wheel Selection

  • 交配運算( Crossover)

Partially-Mapped Crossover


5940113

基因演算法計算檢測最短路徑

  • 突變運算( Mutation)

Inversion Mutation

  • 終止條件( Termination Condition)

若計算所得之路徑總長經過3000個運算循環後仍無縮短,即判定達到終止條件(Termination Condition),則會輸出最短路徑上每顆微透鏡座標的檢測順序,XY-Table檢測時將依照此順序逐一檢測每顆待測微透鏡。


5940113

灰階與二值化

微影與光電研究室


5940113

影像處理的相關知識(1)

座標系統


5940113

影像處理的相關知識(2)

基本單位

最小單位: 1 pixel

不可分割


5940113

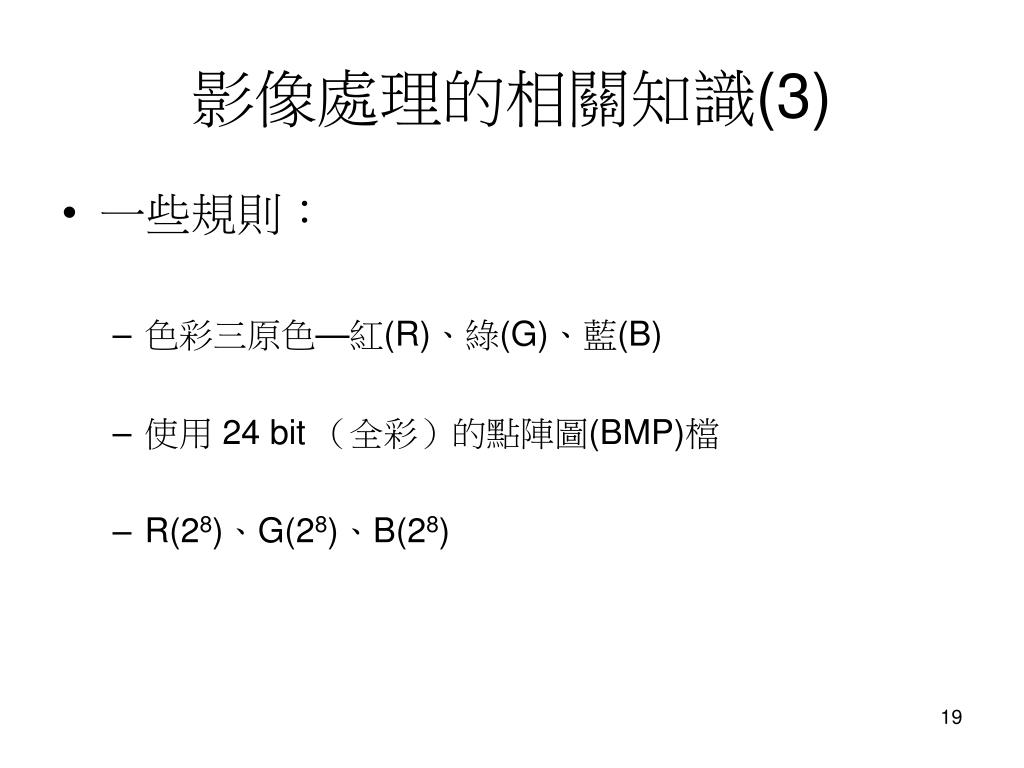

影像處理的相關知識(3)

一些規則:

色彩三原色—紅(R)、綠(G)、藍(B)

使用 24 bit (全彩)的點陣圖(BMP)檔

R(28)、G(28)、B(28)


Bitmap

Bitmap格式簡介

常用於儲存影像的格式有:點矩陣(Bitmap)、JPEG、GIF、PNG等

Bitmap為簡單且基本的格式

BCB有提供元件來處理Bitmap格式


Bitmap1

Bitmap格式簡介

檔頭

儲存影像特性

影像寬高及大小

調色盤

儲存影像所使用的每一種顏色之內容

影像資料

含有影像中每個像素的數值


Bitmap palette

Bitmap格式簡介-Palette


5940113

相關知識(4)

螢幕的色彩排列:


5940113

影像處理的相關知識

R, G, B 在記憶體內的排列

很重要!!

而且排列是一維的,不是二維的


5940113

灰階處理

程式主體

特殊的宣告

函式

慢速灰階

快速灰階


5940113

程式主體

宣告

迴圈

主程式


5940113

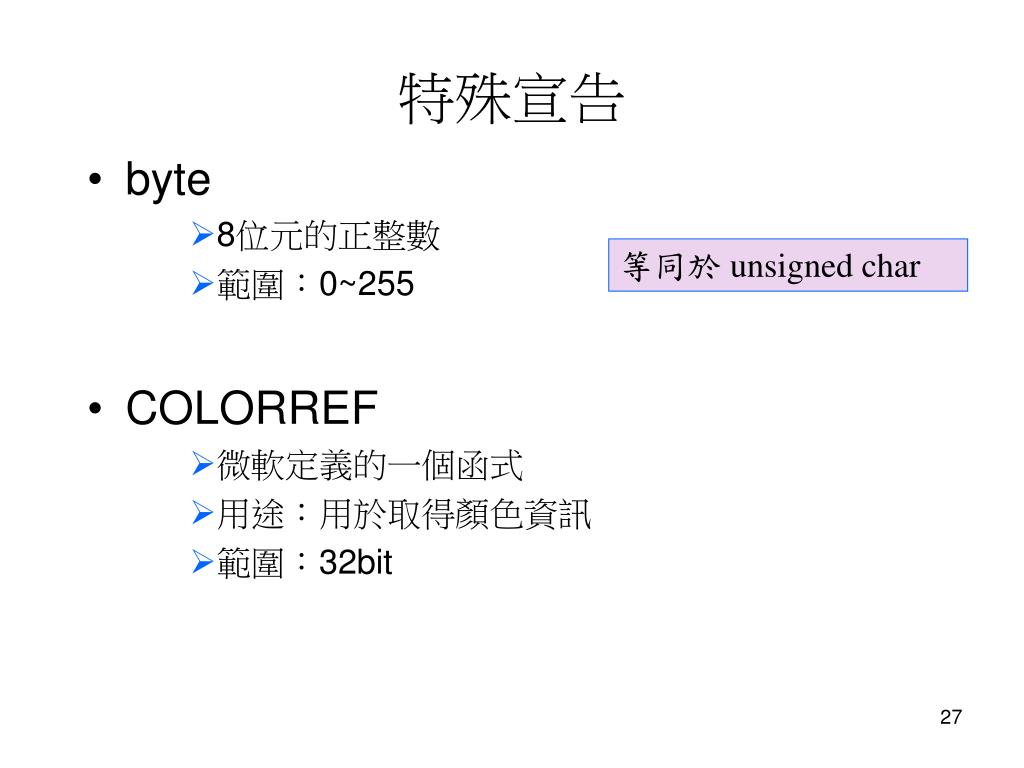

特殊宣告

byte

8位元的正整數

範圍:0~255

COLORREF

微軟定義的一個函式

用途:用於取得顏色資訊

範圍:32bit

等同於 unsigned char


5940113

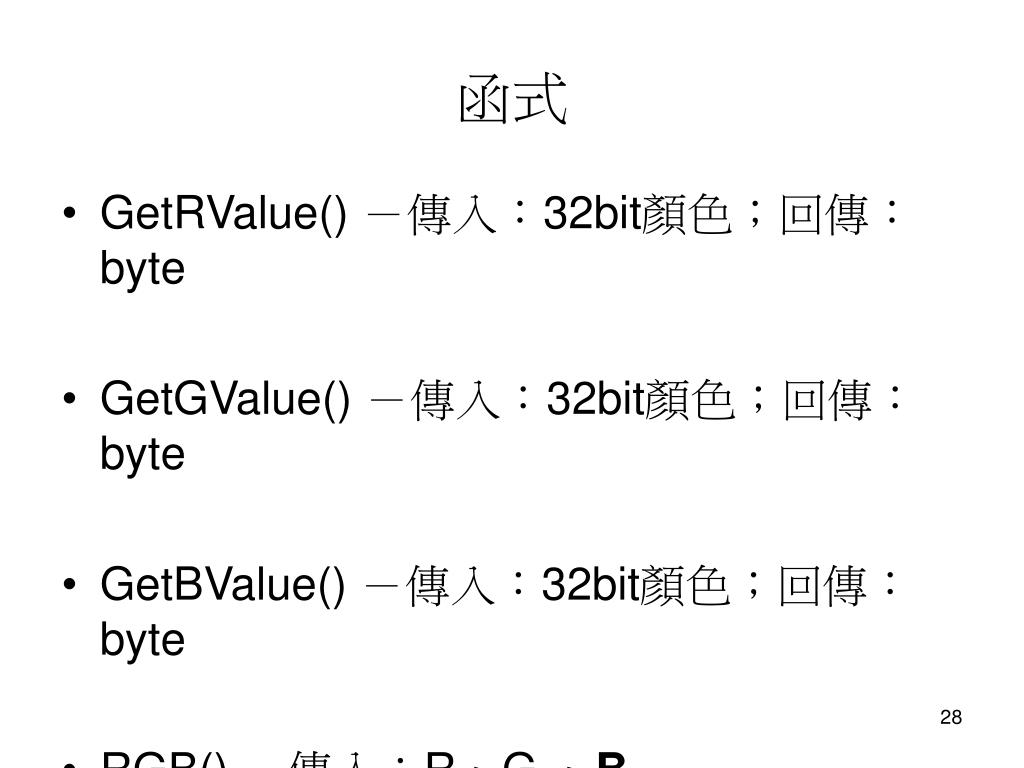

函式

GetRValue() -傳入:32bit顏色;回傳:byte

GetGValue() -傳入:32bit顏色;回傳:byte

GetBValue() -傳入:32bit顏色;回傳:byte

RGB() -傳入:R、G 、B


5940113

慢速灰階—採取策略

對象:表單上的圖片

逐點掃描

填入顏色

最直接的方式


5940113

慢速灰階—程式

byte R, G, B, Gray;

COLORREF color;

for(int y=0; y<480; y++)

{

for(int x=0; x<640; x++)

{

color=Image1->Canvas->Pixels[x][y];

R=GetRValue(color);

G=GetGValue(color);

B=GetBValue(color);

Gray=(R+G+B)/3;

Image1->Canvas->Pixels[x][y] = RGB(Gray, Gray, Gray);

}

}


5940113

加速的步驟(1)

從記憶體下手

  • 在記憶體內部宣告一個圖片緩衝區

Graphics::TBitmap *Bitmap=new Graphics::TBitmap();

  • 設定規格

Bitmap->PixelFormat=pf24bit;

Bitmap->Width=640;

Bitmap->Height=480;

※ 此時緩衝區內無任何東西,空白一片


5940113

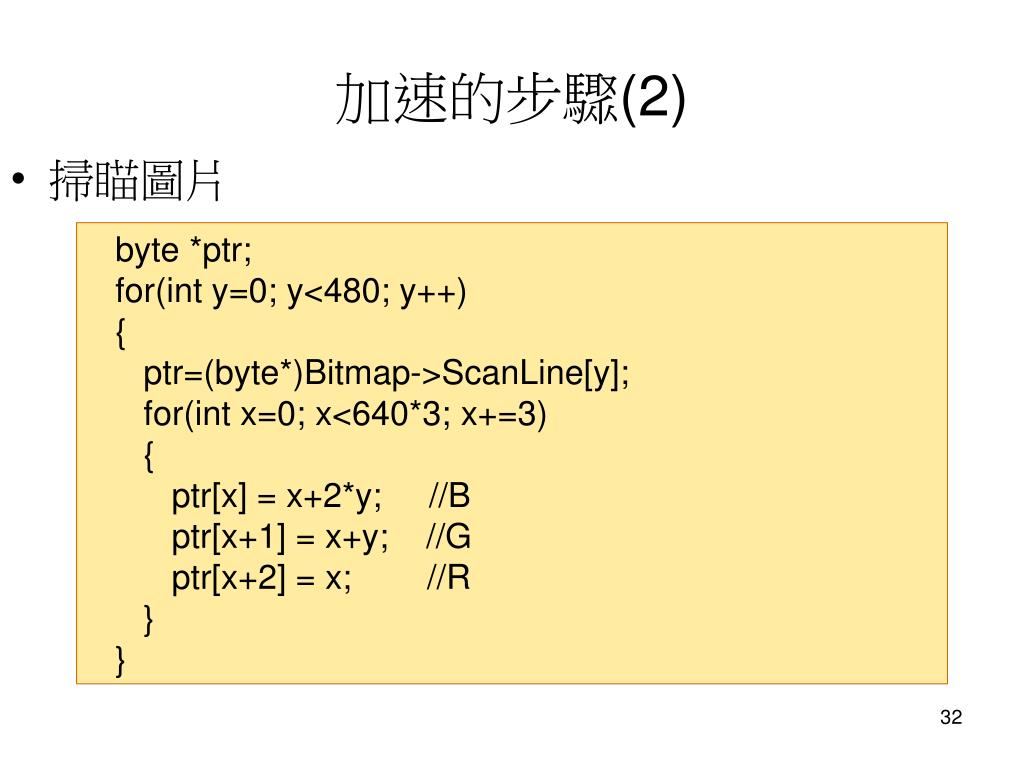

加速的步驟(2)

掃瞄圖片

byte *ptr;

for(int y=0; y<480; y++)

{

ptr=(byte*)Bitmap->ScanLine[y];

for(int x=0; x<640*3; x+=3)

{

ptr[x] = x+2*y; //B

ptr[x+1] = x+y; //G

ptr[x+2] = x; //R

}

}


5940113

ptr 的任務

ptr=(byte*)Bitmap->ScanLine[y];

ptr

ptr 具有該行的所有顏色資訊(R、G、B)

記憶體的圖片緩衝區


5940113

X 方向的讀取長度

1

2

3

4

5

7

8

9

10

11

0

6

1

2

3

0


5940113

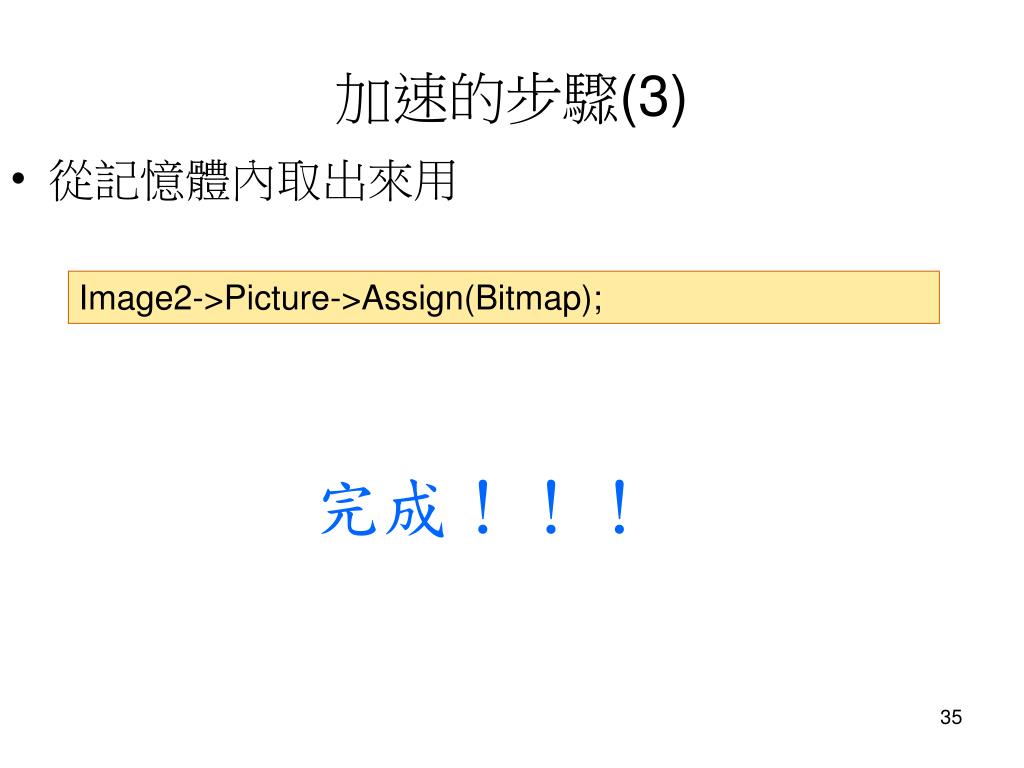

加速的步驟(3)

從記憶體內取出來用

Image2->Picture->Assign(Bitmap);

完成!!!


5940113

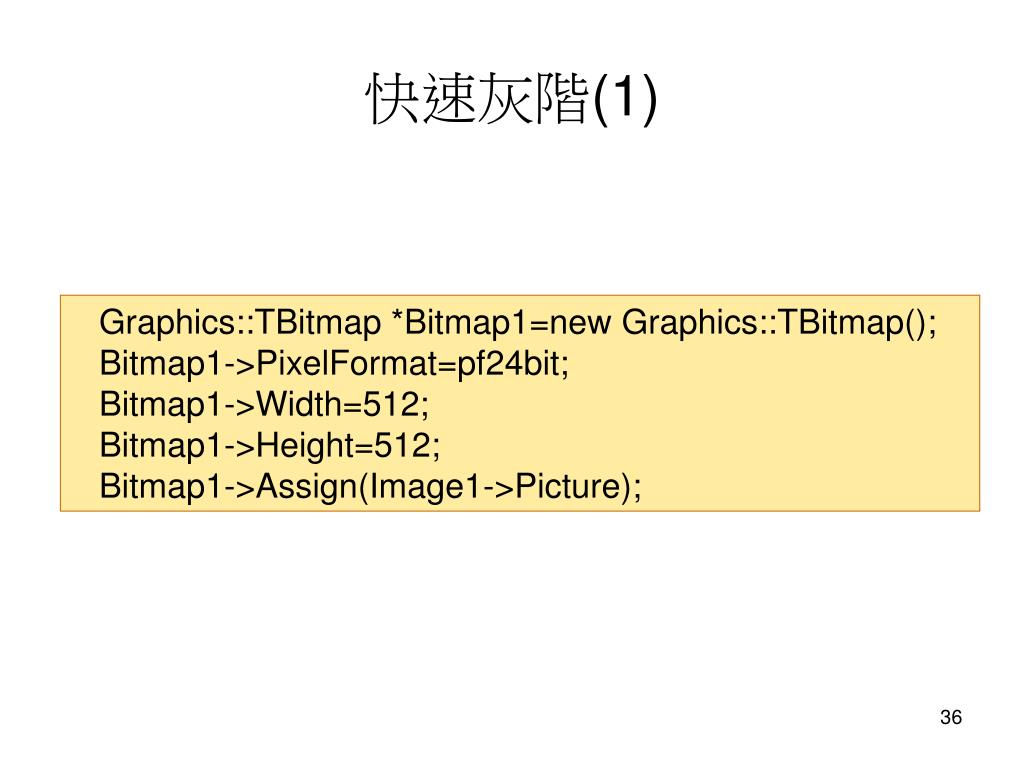

快速灰階(1)

Graphics::TBitmap *Bitmap1=new Graphics::TBitmap();

Bitmap1->PixelFormat=pf24bit;

Bitmap1->Width=512;

Bitmap1->Height=512;

Bitmap1->Assign(Image1->Picture);


5940113

快速灰階(2)

byte *ptr;

byte gray;

for(int y=0;y<Bitmap1->Height;y++)

{

ptr=(Byte *)Bitmap1->ScanLine[y];

for(int x=0;x<Bitmap1->Width*3;x+=3)

{

gray=(ptr[x]+ptr[x+1]+ptr[x+2])/3;

ptr[x]=gray;

ptr[x+1]=gray;

ptr[x+2]=gray;

}

}

Image1->Picture->Assign(Bitmap1);


5940113

二值化處理

程式主體

慢速二值化

快速二值化


5940113

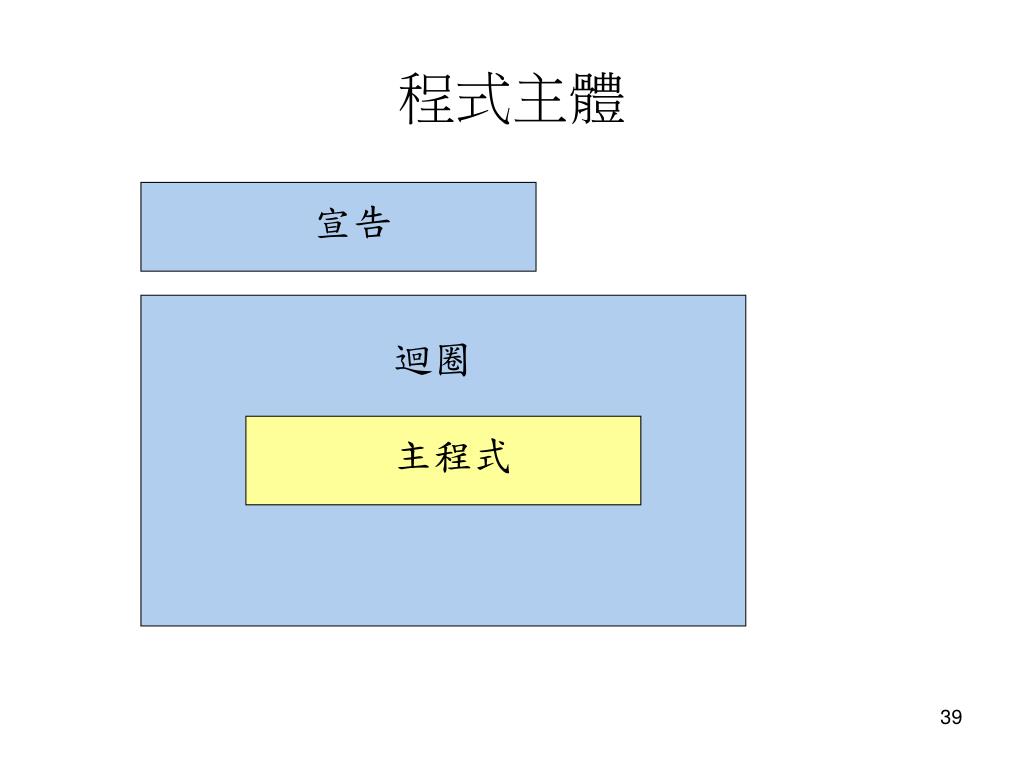

程式主體

宣告

迴圈

主程式


5940113

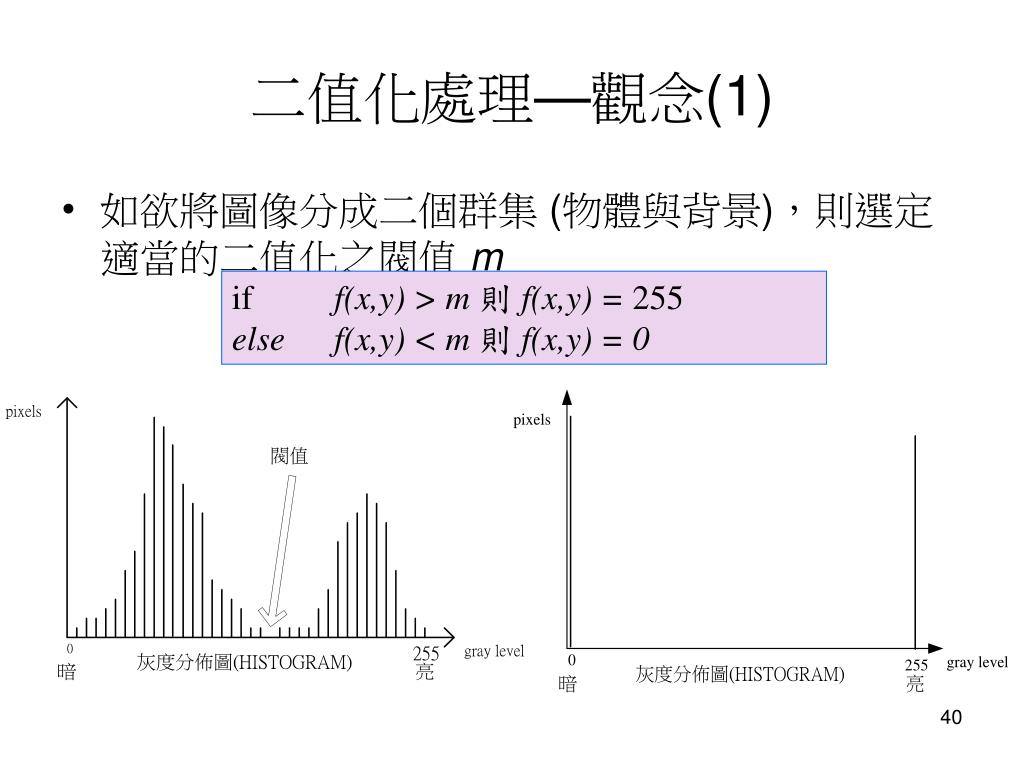

二值化處理—觀念(1)

如欲將圖像分成二個群集 (物體與背景),則選定適當的二值化之閥值 m

if f(x,y) > m 則 f(x,y) = 255

elsef(x,y) < m 則 f(x,y) = 0


5940113

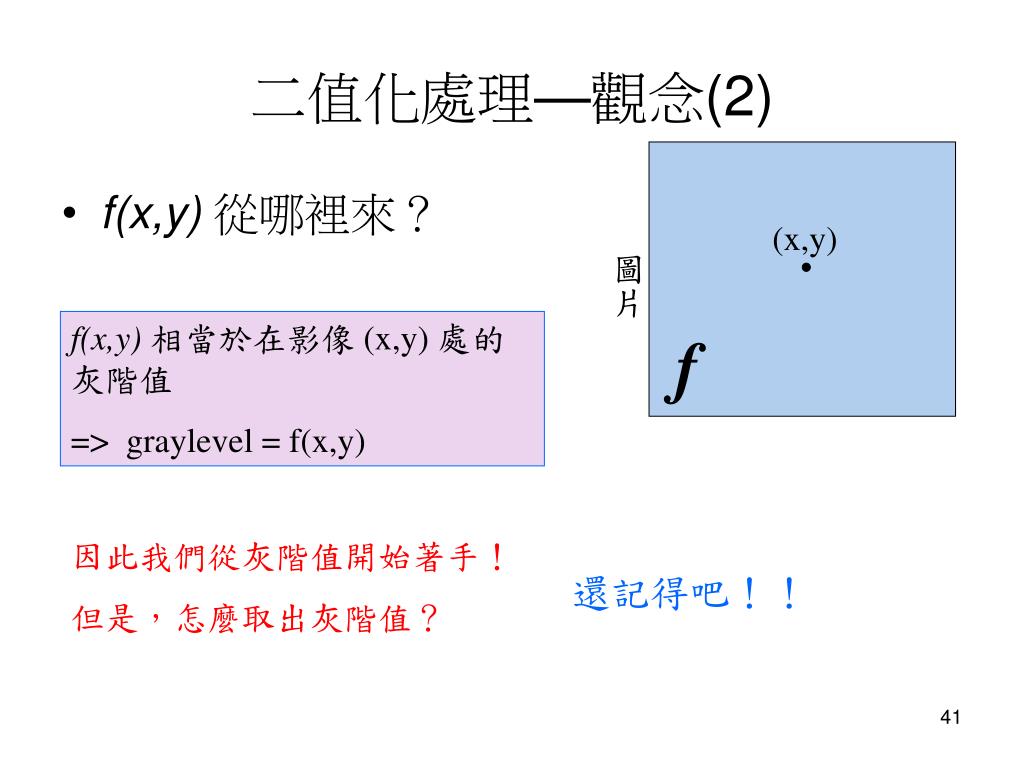

二值化處理—觀念(2)

f(x,y) 從哪裡來?

(x,y)

圖片

f(x,y) 相當於在影像 (x,y) 處的灰階值

=> graylevel = f(x,y)

f

因此我們從灰階值開始著手!

但是,怎麼取出灰階值?

還記得吧!!


5940113

二值化處理—實作(1)

掃瞄圖片,取出灰階值

Byte *ptr;

Byte gray;

for(int y=0;y<Bitmap1->Height;y++)

{

ptr=(Byte *)Bitmap1->ScanLine[y];

for(int x=0;x<Bitmap1->Width*3;x+=3)

{

gray=(ptr[x]+ptr[x+1]+ptr[x+2])/3;

ptr[x]=gray;

ptr[x+1]=gray;

ptr[x+2]=gray;

}

}

Image1->Picture->Assign(Bitmap1);


5940113

二值化處理—實作(2)

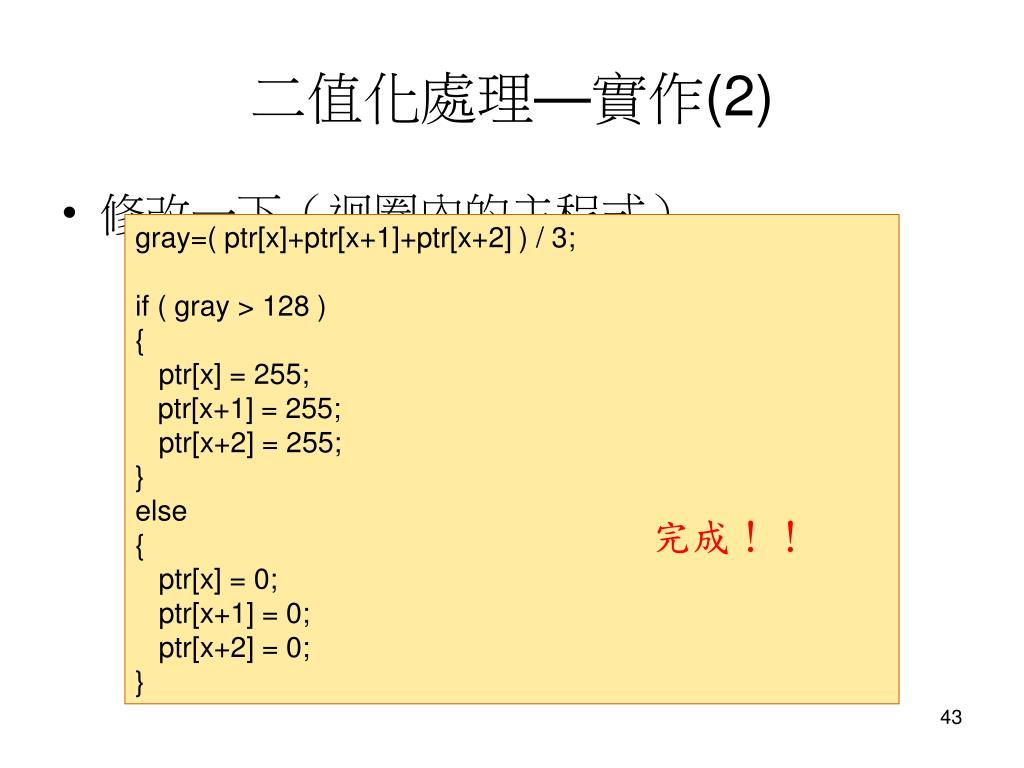

修改一下(迴圈內的主程式)

gray=(ptr[x]+ptr[x+1]+ptr[x+2])/3;

if (gray>128)

{

ptr[x]=255;

ptr[x+1]=255;

ptr[x+2]=255;

}

else

{

ptr[x]=0;

ptr[x+1]=0;

ptr[x+2]=0;

}

完成!!


5940113

微透鏡陣列定位

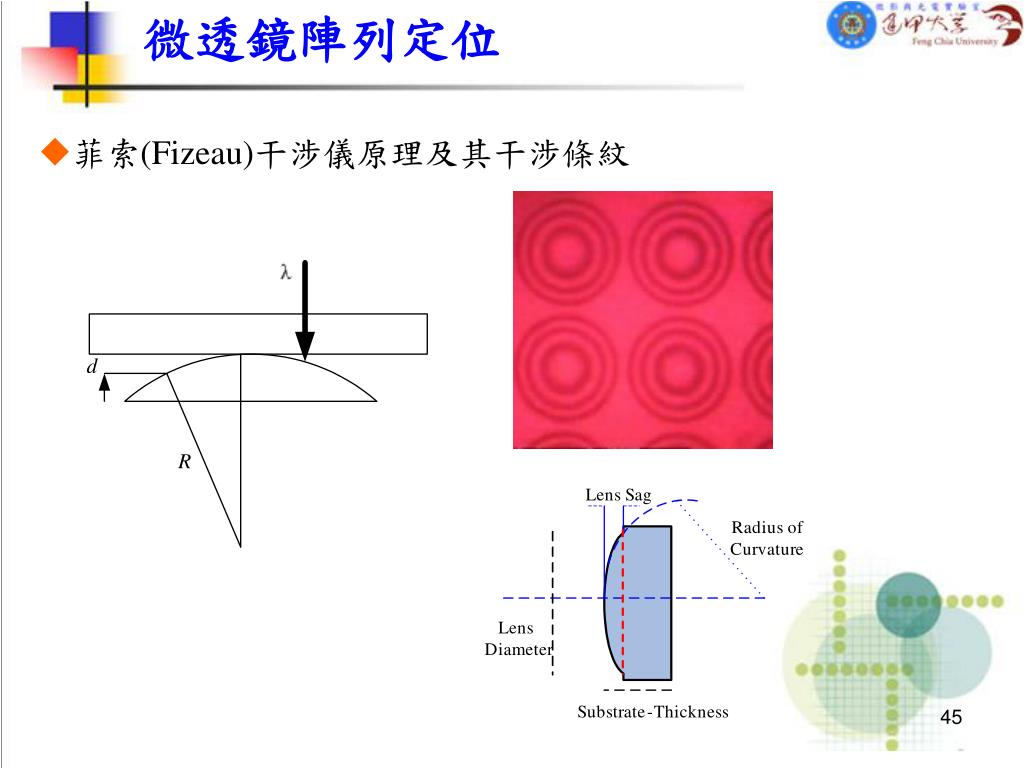

  • 菲索(Fizeau)干涉儀原理及其干涉條紋


5940113

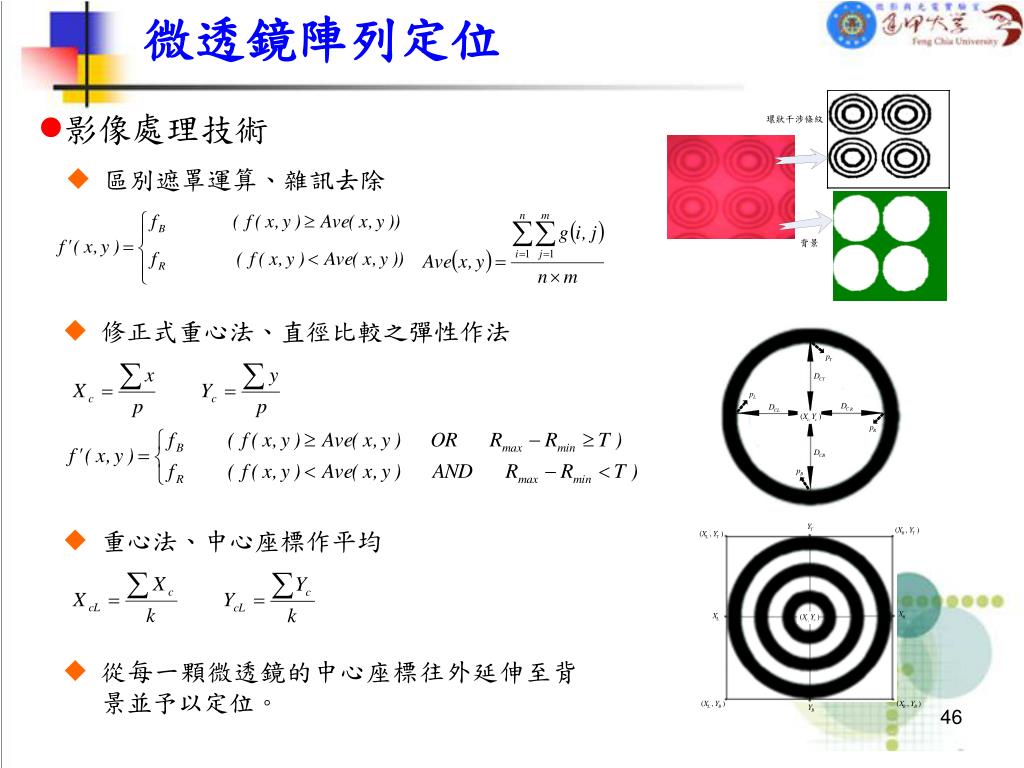

微透鏡陣列定位

  • 影像處理技術

  • 區別遮罩運算、雜訊去除

  • 修正式重心法、直徑比較之彈性作法

  • 重心法、中心座標作平均

  • 從每一顆微透鏡的中心座標往外延伸至背景並予以定位。


5940113

微透鏡表面輪廓分析

  • 干涉條紋亮度曲線

單顆微透鏡其灰階值變化曲線,依序編號為第1區段,第2區段…。找出第i區段亮度曲線之極大值Ti與極小值Di,g(x,y)為第i區段亮度曲線點素(x,y)之亮度值。


5940113

微透鏡表面輪廓分析

  • 干涉條紋明暗變化→對應微透鏡表面輪廓起伏λ/4

光程差2d= λ/2∴ d= λ/4

  • 最內圈及最外圈干涉條紋對應之相位差

並不到180度


5940113

微透鏡表面輪廓分析

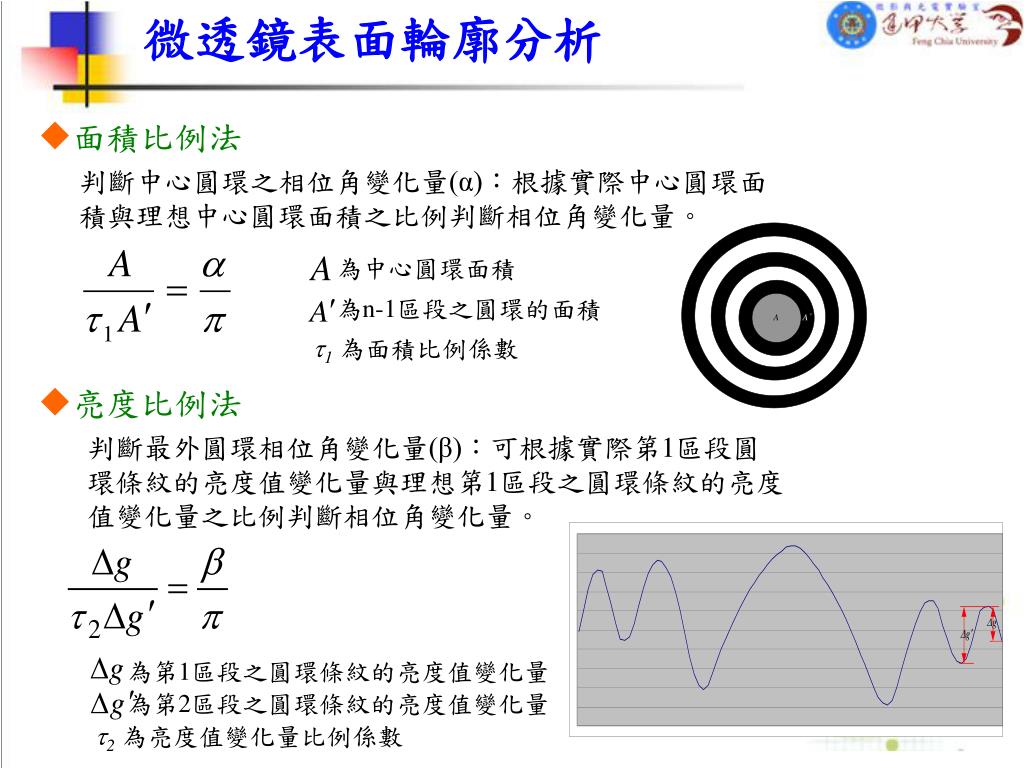

  • 面積比例法

判斷中心圓環之相位角變化量(α):根據實際中心圓環面積與理想中心圓環面積之比例判斷相位角變化量。

為中心圓環面積

為n-1區段之圓環的面積

1為面積比例係數

  • 亮度比例法

判斷最外圓環相位角變化量(β):可根據實際第1區段圓環條紋的亮度值變化量與理想第1區段之圓環條紋的亮度值變化量之比例判斷相位角變化量。

為第1區段之圓環條紋的亮度值變化量

為第2區段之圓環條紋的亮度值變化量

2為亮度值變化量比例係數


5940113

微透鏡表面輪廓分析

  • 微透鏡表面輪廓起伏量(Lens Sag)計算

令i為第區段相位角從0度到180度時的亮度變化,

當i = 1時,

當i = n時,

當1< i < n時,

令為第區段相位角為90度時的亮度值

當i = 1時,

當1< i = n時,

如圖令中心圓所在的區段為第n區段,則第2區段至第(n-1)區段點素與 之間所對應的微透鏡表面高度差的值可由以下公式求出:

由第1區段累計至微透鏡的中心圓 所在的區段之每一個相鄰點素所對應的微透鏡表面高差,可以計算出Lens Sag( ):


5940113

三、系統之軟硬體架構

  • 系統之硬體架構

  • 系統之軟體介面

  • 系統之檢測流程


5940113

系統之硬體架構

  • 微透鏡陣列之光學顯微干涉表面輪廓自動檢測系統


5940113

系統之硬體架構

  • 檢測系統之設備實體圖


5940113

系統之軟體介面

  • 微透鏡陣列表面輪廓自動檢測系統介面


5940113

微透鏡陣列定位

系統之檢測流程

  • 微透鏡陣列表面輪廓自動檢測系統流程圖

最短路徑

微透鏡表面輪廓分析


5940113

四、檢測結果與驗證

  • 檢測結果分析

  • 與其他檢測設備比較


5940113

檢測結果分析

  • 待檢測之微透鏡陣列樣本規格:直徑為110μm±0.25μm、曲率半徑為1.561mm、陣列大小為10mmx10mmx1.2mm、透鏡的彎曲輪廓高度(Lens Sag)為1.0μm,微透鏡總數為7396顆。

  • 本系統之準確度(Accuracy)及精密度(Precision),其Accuracy值均在0.04μm以下,而Precision值(標準差)均在0.09μm以下。本系統對每顆微透鏡檢測速度為1.2秒。

本系統抽測微透鏡陣列之Precision值

(實線)及Accuracy值(虛線)

本系統抽測微透鏡陣列之Lens Sag值


5940113

與其他檢測設備比較

  • 與表面輪廓量測儀、原子力顯微鏡之量測結果比較

表面輪廓儀量測結果圖

AFM測結果圖


5940113

五、結論

  • 本系統實機操作影片欣賞


5940113

結論

本研究設計了一微透鏡陣列之光學顯微干涉表面輪廓自動檢測系統,透過基因演算法計算檢測之最短路徑,由XY-Table按照此路徑移動進行檢測,以縮短檢測時間,提升系統效率。

此外,根據實際中心圓環面積與理想中心圓環面積之比例,判斷干涉條紋中心圓環相位角變化量;而最外側區域,則根據實際圓環條紋亮度值變化量與理想圓環條紋亮度值變化量之比例,判斷干涉條紋最外側基底處圓環條紋相位角變化量,可根據實際需求切換使用,提高量測精度。在不破壞微透鏡陣列的情況下,利用干涉條紋之亮度進行分析,得到微透鏡之輪廓資訊及直徑長度。並將本系統之量測結果與原子力顯微鏡、輪廓測定儀等系統進行比較,驗證了本系統之量測準確性與實用性。


5940113

Q & A

報告完畢

敬請指教
