12. tétel

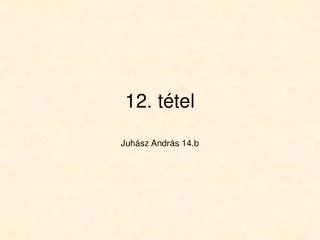

1. 12. tétel Juhász András 14.b

2. Feladat: - rézerű kábelek bemutatása -fizikai tulajdonságuk -sodrásuk -szerkezetük szerint - koaxiális kábelek bemutatása - föld alatti és föld feletti kábelek bemutatása

3. Fizikai tulajdonságok: • hurokellenállás • induktivitás • átvezetés • kapacitás

4. Hurokellenállás Hurokellenállás az egységnyi hosszú vezetékpár Ohmos ellenállása. Egyenárammal mért értéke: r = a vezeték fajlagos ellenállása, l = a hosszegység hossza, A = vezeték keresztmetszete.

5. Induktivitás A vezeték induktivitása az egységnyi hosszú vezetékhurok induktivitásával egyenlő. Értéke az erek távolságával és a befogott felülettel nő, az érátmérővel csökken.

6. Átvezetés Átvezetésen az egységnyi hosszú vezeték erei között fellépő vezetést értjük. Egyenárammal mért értéke az erek közötti szigetelési ellenállás reciprok értékével egyenlő. Váltóárammal végzett mérés esetén ehhez hozzájárul a dielektromos veszteség következtében fellépő vezetés.

7. Kapacitás A vezeték kapacitásán az egységnyi hosszú vezeték erei között mért kapacitást értjük. A kapacitás értékét a vezetők töltése és a töltő feszültség hányadosa adja meg. ( C = Q/U )

8. Kábelszerkezet A szimmetrikus kábelek a következő szerkezeti elemekből épülnek fel: • vezető, • ér (szigetelt vezető), • sodrási elemek, • köpeny, • védőburkolatok.

9. A vezető anyaga 99,99 % tisztaságú réz. A legyártott vezetőt szigeteléssel látják el ahhoz, hogy ér legyen belőle. A szigetelőanyag lehet: • papír, • PVC vagy • polietilén.

10. Sodratelemek A sodratelemek úgy jönnek létre, hogy az ereket valamilyen rend szerint összesodorják A szokásos sodratelemek: • a pár, • a DM négyes és • a csillagnégyes

11. Az érpár úgy keletkezik, hogy két eret összesodornak adott menetemelkedéssel. • A DM négyest (Dieselhorst-Martin sodrás) úgy hozzák létre, hogy két érpárat egymással összesodornak. A DM négyest lekötik pamutfonallal ami az egyes négyesek megkülönböztetésére alkalmas. • A csillagnégyest négy szigetelt érből sodorják össze egyetlen menetemelkedéssel. Az egy áramkört alkotó erek mindig szemben vannak egymással.

13. A kábelsodrat a sodratelemekből épül fel. Ezt veszi körül a kábellélek. A kábellélek lehet pászmás vagy koszorús szerkezetű, vagy a kettő kombinációja. A papírszigetelésű kábelek koszorús felépítésűek. Ha a kábel magjában egy négyes van, akkor a magnégyes körül éppen hat négyes helyezhető el. Ez lesz az első koszorú. A második koszorúban 12 négyes helyezhető el és így tovább.

15. Koaxiális kábelek

16. Az övszigeteléssel körülvett kábellélekre sajtolják az ólomköpenyt. Az ólomköpeny fölé PVC vagy polietilén burkolatot helyeznek. A páncélos kábeleket további rétegekkel látják el.

17. Föld alatti és föld feletti kábelek • Az önhordó légkábel 1x4 – 50x4-es szabvány szerint készül, 0.6 és 0.8 mm-es rézvezetővel. A tartókötél hét azonos átmérőjű acélhuzal sodrata.

18. Földbe fektethető Qvr kábel • Felépítése: réz vezető, érszigetelése habpolietilén. Az erek között vazelin töltés van, azt övszigetelés és árnyékolás követi. A köpeny anyaga polietilén.
