Presentation Transcript

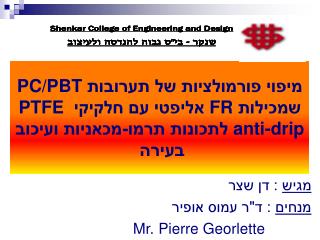

Pc pbt fr ptfe anti drip
מיפוי פורמולציות של תערובות PC/PBT שמכילות FR אליפטי עם חלקיקי PTFE anti-drip לתכונות תרמו-מכאניות ועיכוב בעירה

מגיש : דן שצר

מנחים : ד"ר עמוס אופיר

Pierre GeorletteMr.


מטרת הפרוייקט

בשלב ראשון מציאת התרכובות הטובות ביותר לשילוב בין שני החומרים כך שתתקבלנה התכונות הרצויות, זאת ע"י מיפוי של תרכובות של PC/PBT.

שלב שני הוספת ה-FR באחוזים שונים ובדיקה כיצד זה משפיע על התכונות המכאניות ובעיקר על האימפקט.


Pc pbt

הקדמה

בעיות שנובעות מתרכוב של PC/PBT

  • PC ו-PBT הם מיסבילים למחצה וערבוב פשוט יגרום ככל הנראה להפרדת פאזות, דבר אשר יביא לתכונות מכאניות ירודות בעיקר במאמץ הנגיפה, כך שקיים צורך בגורם שלישי שיעזור בתאימות בין שני החומרים.

A.C.M. van Bennekom et al, "Blends of amid modified polybutylene terephthalate and polycarbonate: phase separation and morphology"




Im pc pbt
השפעת IM בתרכובת PC/PBTעל התכונות המכאניות

  • עבור כל התרכובות ניתן לראות שהוספה של 3% ומטה משפיעה במעט על הצפידות, אם כי הוספה מעל ערך זה תביא לעלייה חדה.

Huiyu Bai et al, "Toughening modification of PBT/PC blends with PTW "


Im pc pbt1
השפעת IM בתרכובת PC/PBTעל התכונות המכאניות

Huiyu Bai et al, "Toughening modification of PBT/PC blends with PTW and POE"


Im pc pbt2
השפעת IMעל הבעירה של תרכובת PC/PBT

  • מבנה ה- IMהוא בעל שרשראות אליפטיות ארוכות ללא כל טבעות בנזן אוהלוגנים אשר יכולים לעכבבעירה והוספתו לתוך המטריצה הפולימרית גורמת לכך שהיא נעשית יותר דליקה.


Im pc pbt3
השפעת IMעל הבעירה של תרכובת PC/PBT

  • עבור מטריצה פולימרית 50/50 PC/PBTההשפעה של הוספת ה- IMעל הבעירה היא משמעותית יותר מאשר זו עבור מטריצה פולימרית 70/30PC/PBT .


Fr im
השפעת ה-FR על פעולת ה-IM והתכונות המכאניות


Fr im1
השפעת ה-FR על פעולת ה-IM והתכונות המכאניות

  • שתי הסיבות העיקריות לתופעות הללו הן :


Fr im2
השפעת ה-FR על פעולת ה-IM והתכונות המכאניות במתיחה

  • ממוצע מרחקי החלקיקים הפנימיים ישמש כפרמטר אשר שולט על הצפידות והוא ניתן לחישוב על-ידי הנוסחה

dn = ממוצע גודל החלקיקים.

K = נקבע על-פי מבנה הגביש.

φ = חלק נפחי של המרכיב הגומיי.

  • ככל שריכוז ה-FR עולה כך האפשרות של ה-IM למנוע את תהליך ה-Transestrification קטן ומקבלים קופולימר שגורם להדבקה חזקה מאוד בין החומרים, מה שמקטין את יכולת ספיגת האנרגיה מצד אחד אך מגדיל את ערך המודול והחוזק למתיחה מצד שני.


השפעת תהליך העיבוד על תכונת האימפקט

  • עקב ההשפעה השלילית של ה-FR על תכונת האימפקט, הוחלט לנסות לבדוק האם ניתן לשפר זאת ע"י מיחזור באקסטרודר.

  • התרכובת שנבחרה היא PC/PBT/LOTADER/FR 50/50/5/15 כאשר היא תעבור בשלושה מצבים:

    • פעמיים ללא מיצוי FR

    • פעמיים עם FR

    • פעם ראשונה ללא FR ופעם שנייה עם FR



Fr im3
השפעת ה- האימפקטFR וה-IM על הזרימה וטמפ' העיוות

העלאת ריכוז FR משפרת את הזרימה אך מנגד העלאת ריכוז ה-IM מפריעה לזרימה. השילוב בין שניהם נותן תוצאות טובות יותר מאלו שהתקבלו עבור תרכובת נקייה של PC/PBT.

טמפ' העיוות יורדת עם העלאת ה-FR וה-IM, אך עדיין ניתן לראות שעבור תרכובת PC/PBT/IM/FR 50/50/10/15 מתקבל ערך של °C 74.


PBT האימפקט

PBT

PC

PC

IM

FR

IM

FR

לסיכום


תודות האימפקט

לחברת תרכובות ברום מקבוצת כימיקלים לישראל.

לד"ר עמוס אופיר ולמר .Pierre Georlette

לסגל המעבדה של חברת ברום ולג'ניה בפרט.


תודה על ההקשבה האימפקט

שאלות ?
