Presentation Transcript


5126335

Понятие архитектуры ЭВМ

Архитектура ЭВМ как распределение функций, реализуемых системой, между её уровнями


A not b notand c notor

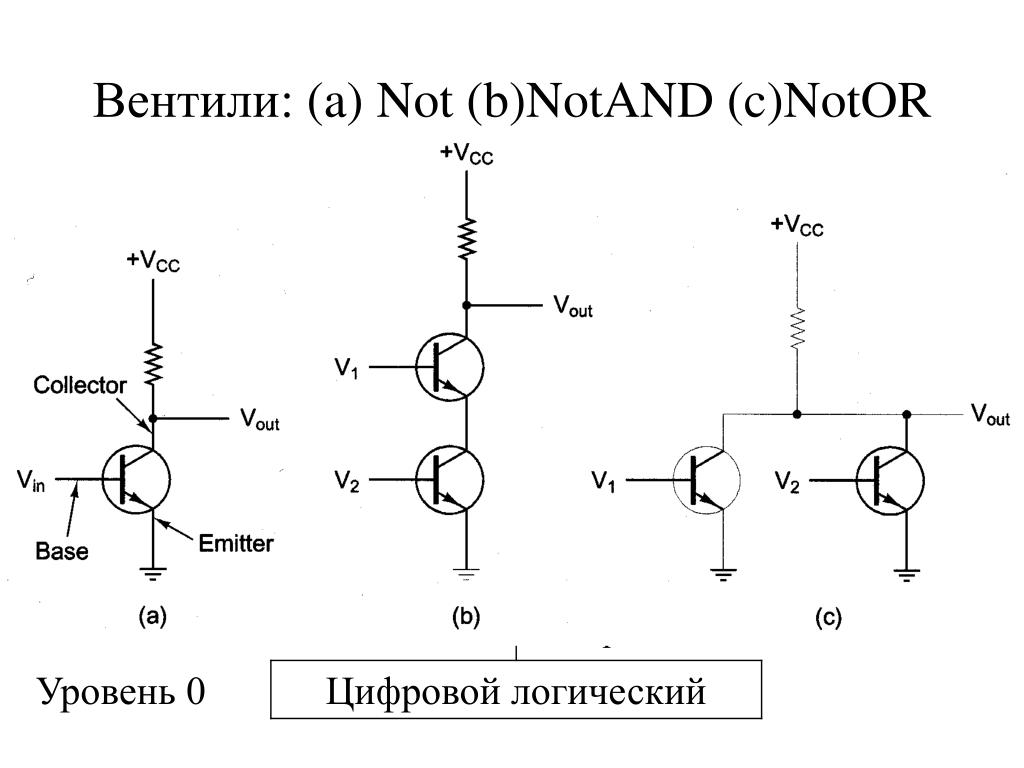

Вентили: (a) Not (b)NotAND (c)NotOR


5126335

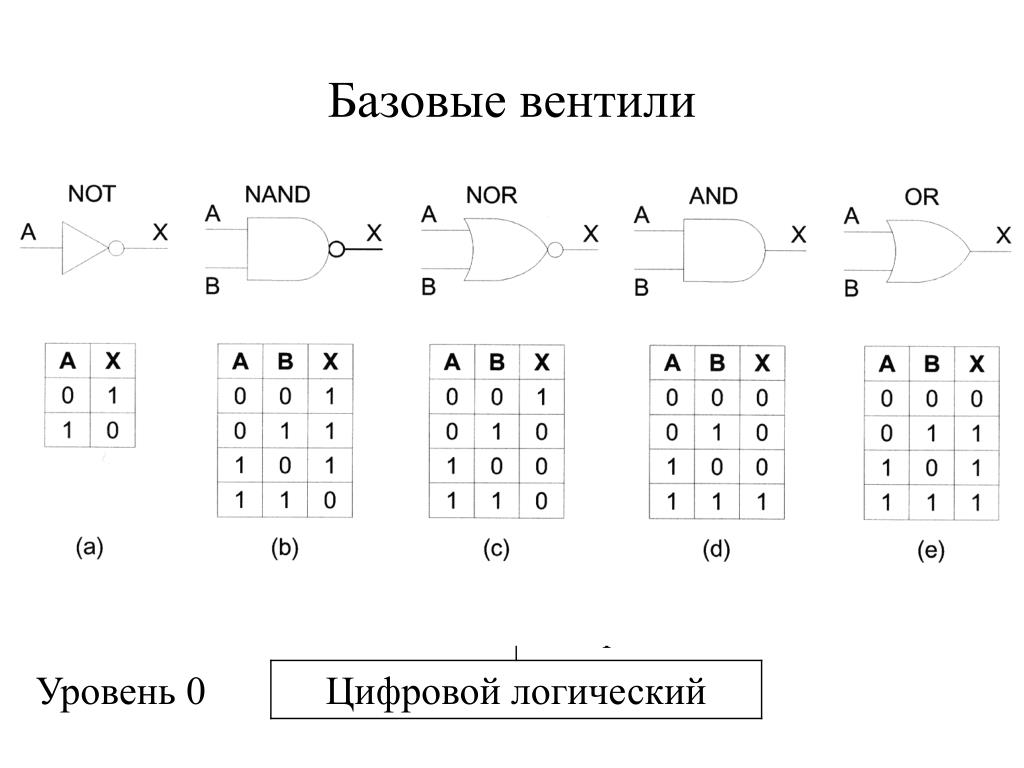

Базовые вентили


5126335

Реализация суммы по модулю два


5126335

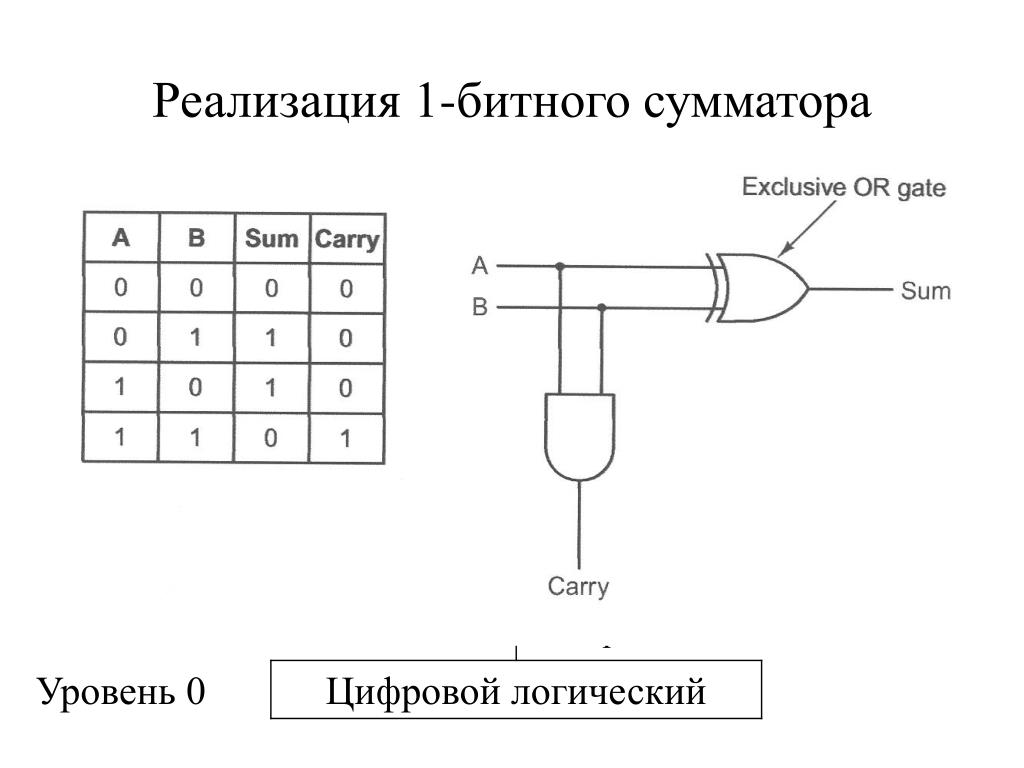

Реализация 1-битного сумматора


5126335

Схема полного 1-битового сумматора


5126335

  • Определяется:

  • совокупность регистров, формирующих локальную память

  • организация АЛУ

  • тракт данных


5126335

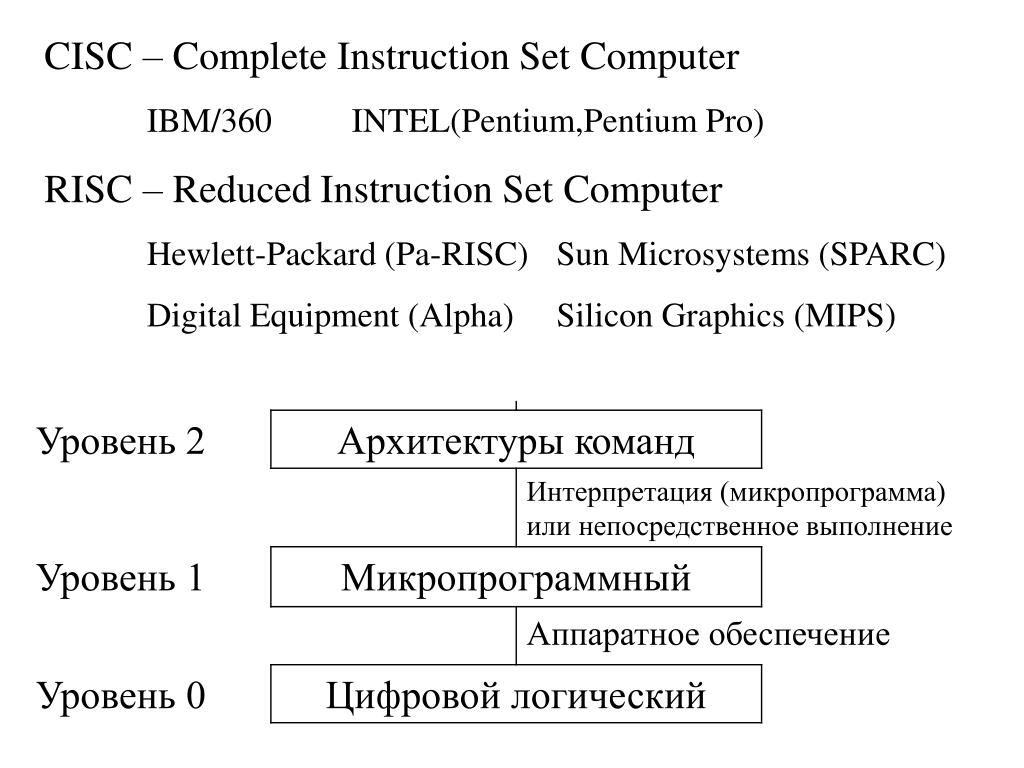

CISC – Complete Instruction Set Computer

IBM/360INTEL(Pentium,Pentium Pro)

RISC – ReducedInstruction Set Computer

Hewlett-Packard (Pa-RISC)Sun Microsystems (SPARC)

Digital Equipment (Alpha)Silicon Graphics (MIPS)


5126335

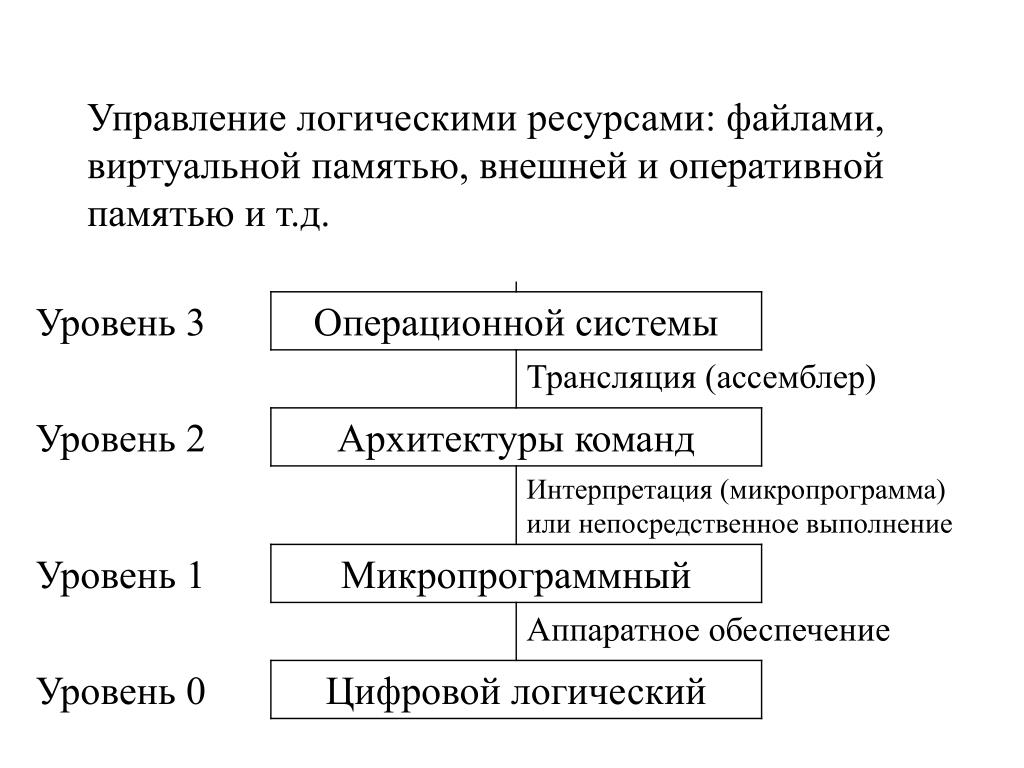

  • Управление логическими ресурсами: файлами, виртуальной памятью, внешней и оперативной памятью и т.д.


5126335

Уровень программиста

Уровень системного программиста


Intel

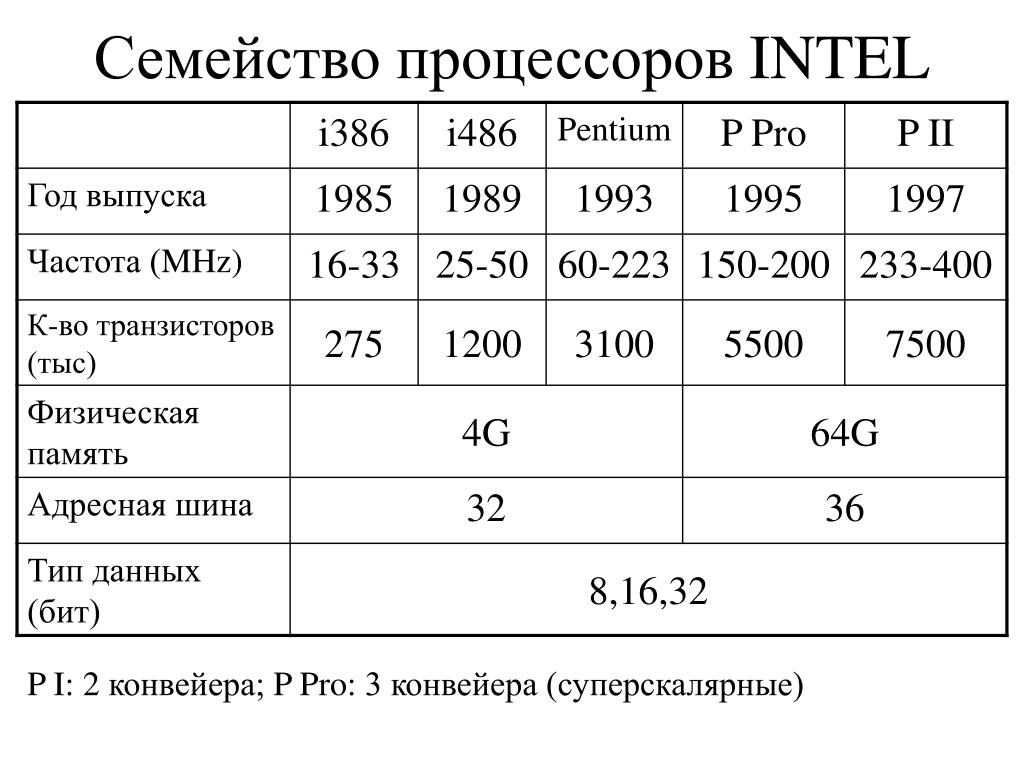

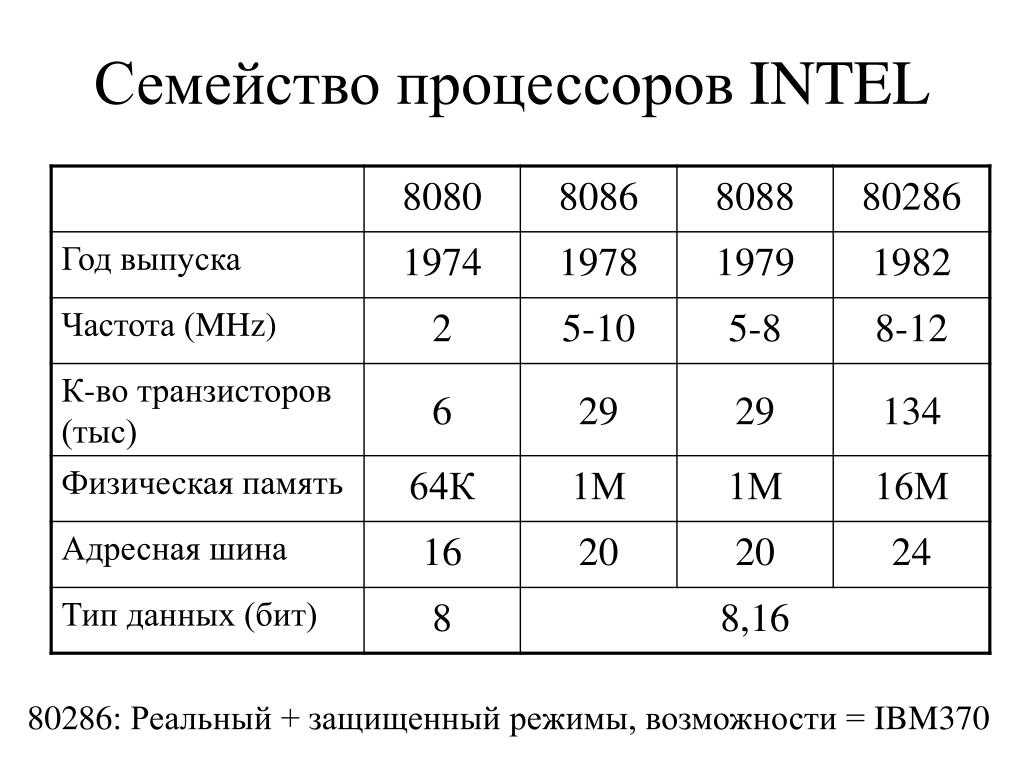

Семейство процессоров INTEL

80286: Реальный + защищенный режимы, возможности = IBM370

8086: сегментирование памяти, совместимость «назад»


Intel1

Семейство процессоров INTEL

i386: виртуальный 8086, УВВ параллельно с ЦП , очередь команд

i486: скалярный 5 ступенчатый конвейер, КЭШ 8 Кб

P I: 2 конвейера; P Pro: 3 конвейера (суперскалярные)


5126335

Разъем для модуля памяти

Процессор

Модули основной и КЭШ памяти 2 уровня

Разъемы для плат расширения ISA

Разъемы для плат расширения AGP


5126335

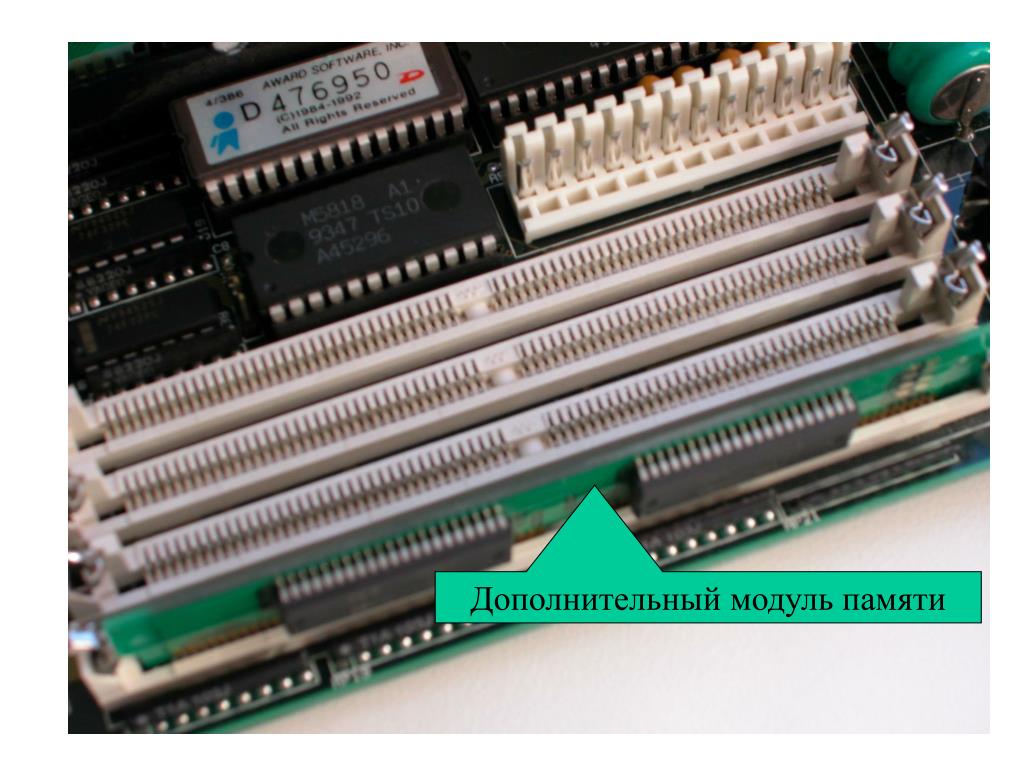

Дополнительный модуль памяти


5126335

Аккумулятор

Модули BIOS и энергонезависимой памяти


5126335

Основные узлы и части


5126335

Шина

Внутренняя магистраль ЦП

КЭШпамять1 уровня

Предсказание переходов

Flags

УУ

IP

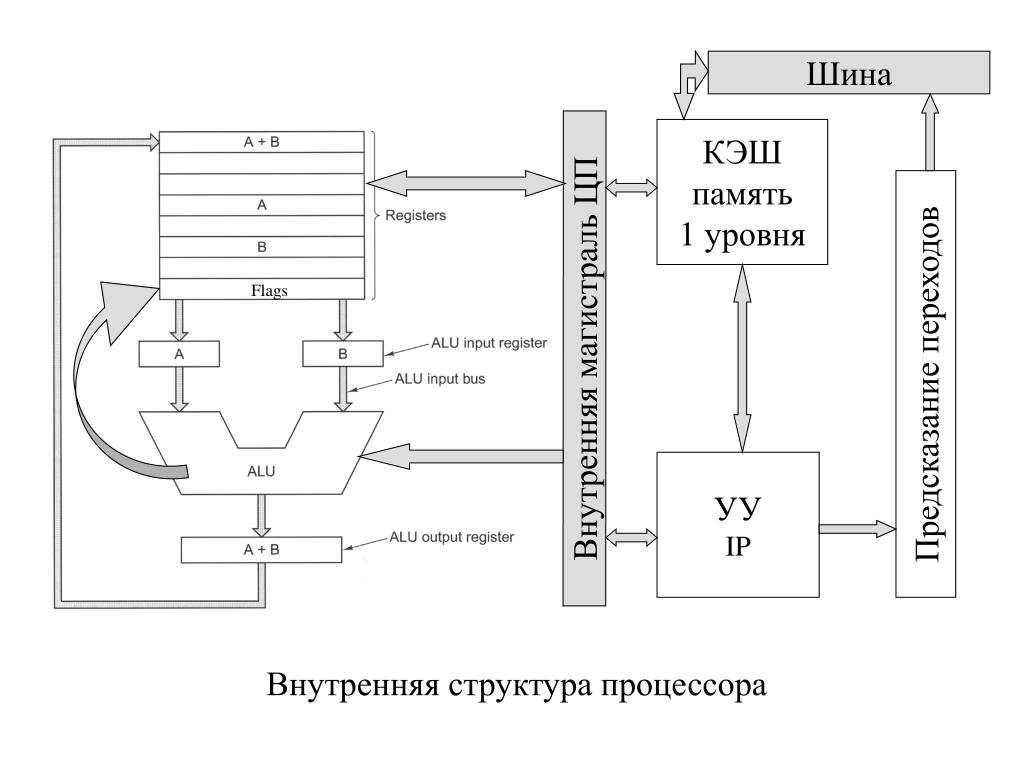

Внутренняя структура процессора


5126335

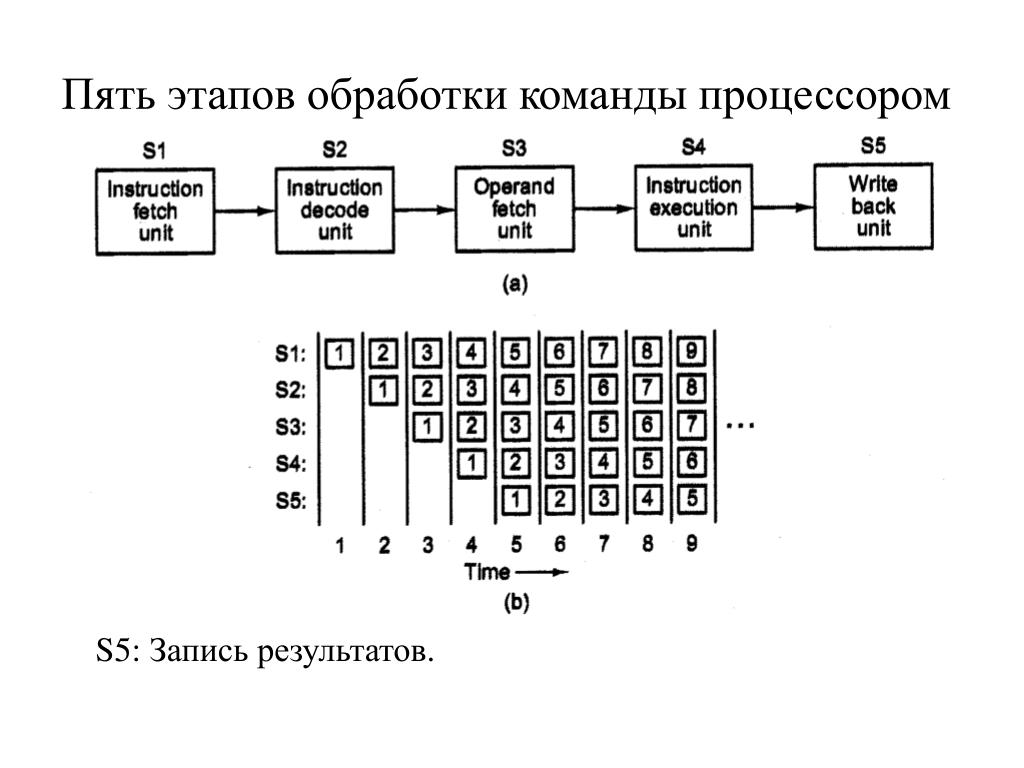

Пять этапов обработки команды процессором

S1: Помещение в очередь. Увеличение IP.

S2: Выделение кода и формирование адреса.

S3: Выбор операндов из памяти.

S4: Выполнение вычислений. Формирование флагов.

S5: Запись результатов.


Pentium

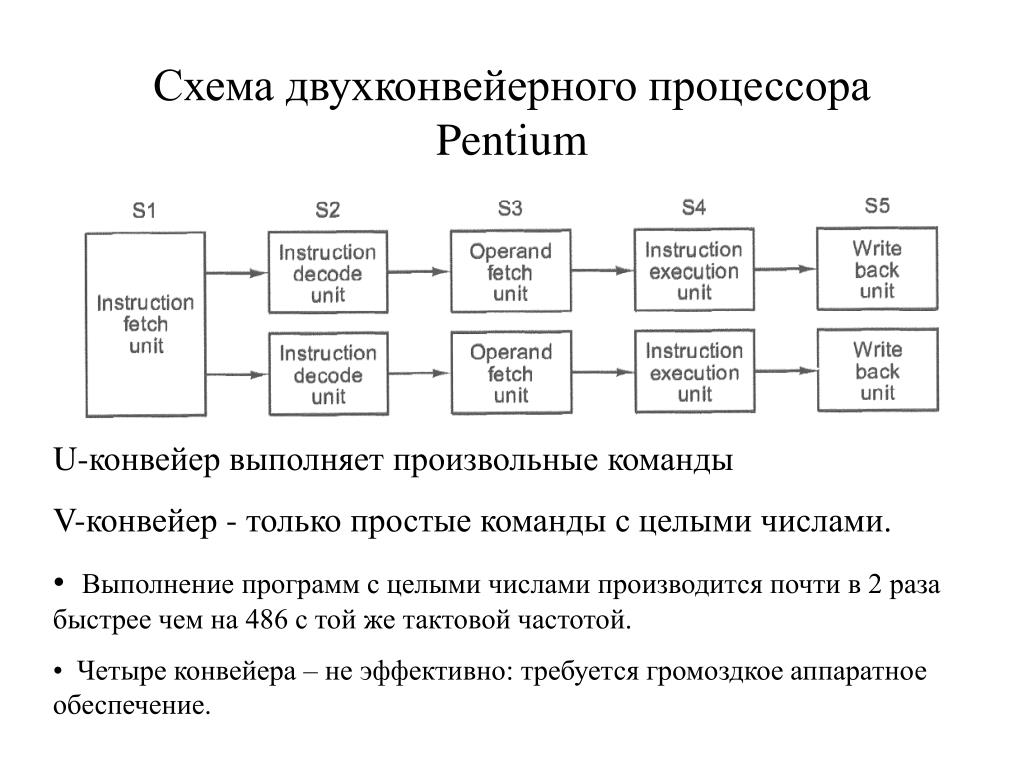

Схема двухконвейерного процессора Pentium

  • U-конвейер выполняет произвольные команды

  • V-конвейер - только простые команды с целыми числами.

  • Выполнение программ с целыми числами производится почти в 2 раза быстрее чем на 486 с той же тактовой частотой.

  • Четыре конвейера – не эффективно: требуется громоздкое аппаратное обеспечение.


5126335

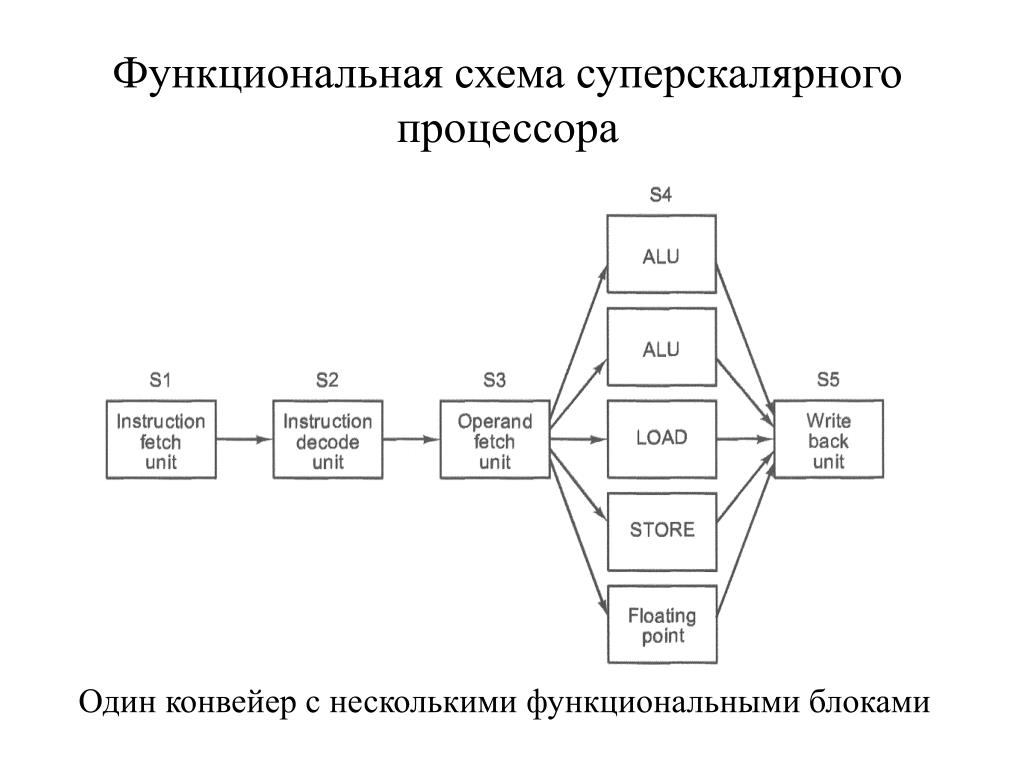

Функциональная схема суперскалярного процессора

Один конвейер с несколькими функциональными блоками


5126335

Регистры общего назначения

Для проведения арифметических операций

Для манипуляций с адресами

Для организации выполнения циклов

Для выполнения операций умножения и деления

Регистры данных


5126335

Регистры общего назначения

Для манипуляций с адресами и определения местоположения переменных, передаваемых через стек

Для указания смещения вершины стека

Смещение = расстояние переменной, метки или команды от базисной точки сегмента.

Для манипуляций с адресами и адреса исходной строки

Для манипуляций с адресами и адреса строки назначения

Индекс-регистры: содержат смещение данных и команд


5126335

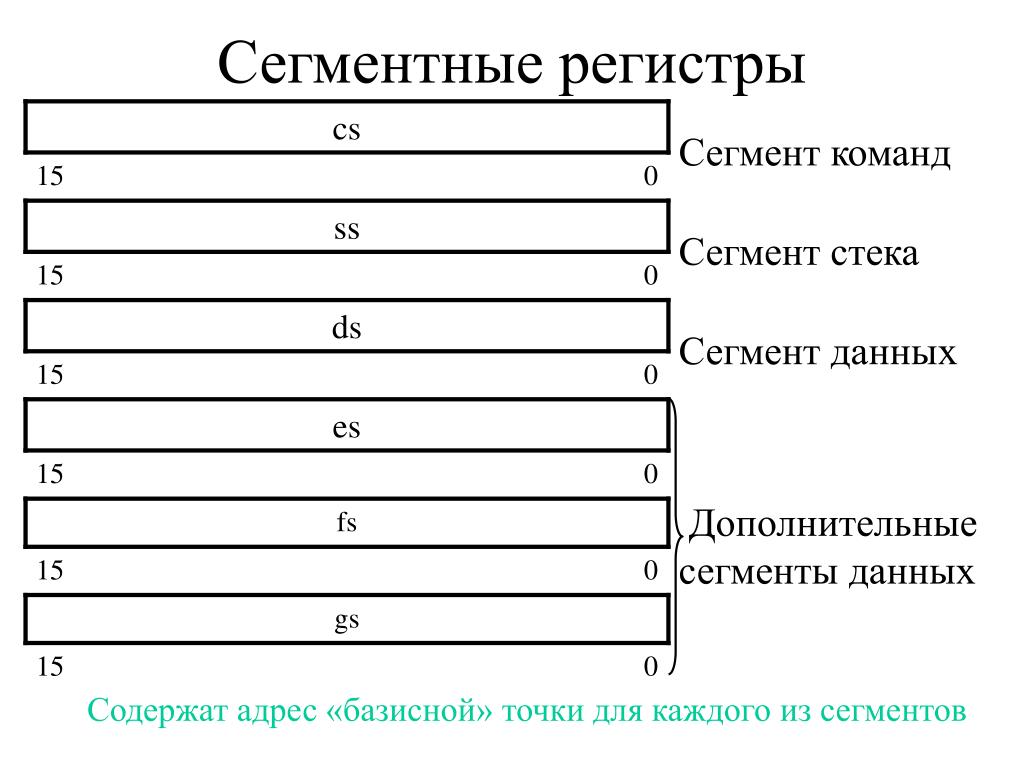

Сегментные регистры

Содержат адрес «базисной» точки для каждого из сегментов


5126335

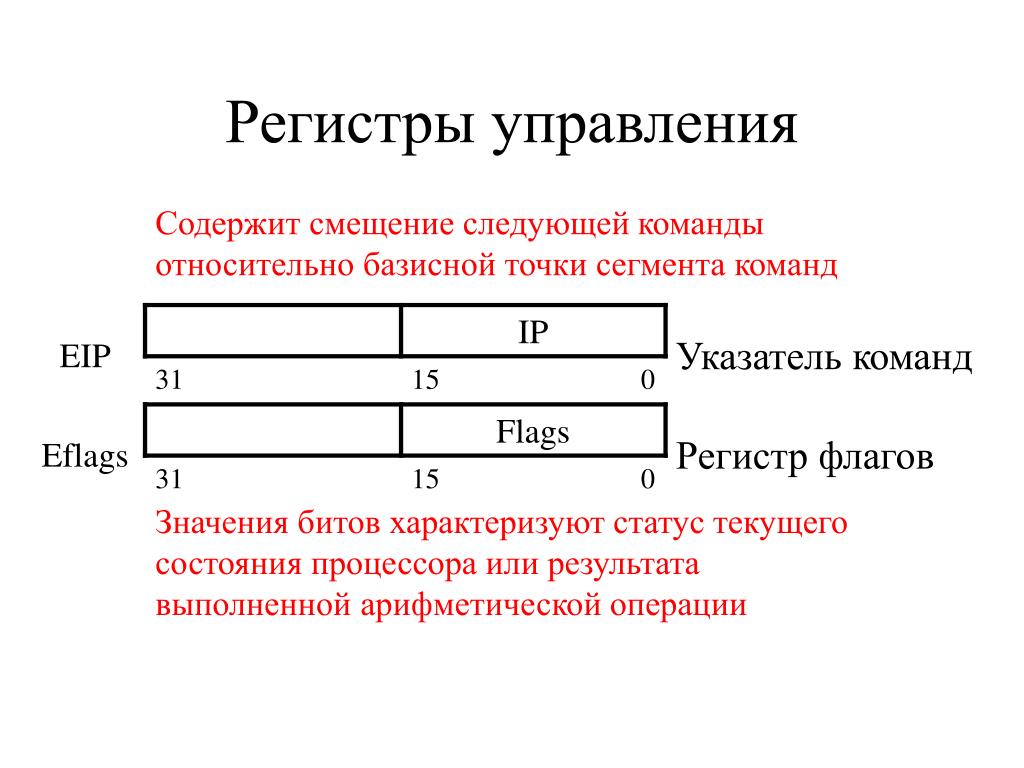

Регистры управления

Содержит смещение следующей команды относительно базисной точки сегмента команд

Значения битов характеризуют статус текущего состояния процессора или результата выполненной арифметической операции


5126335

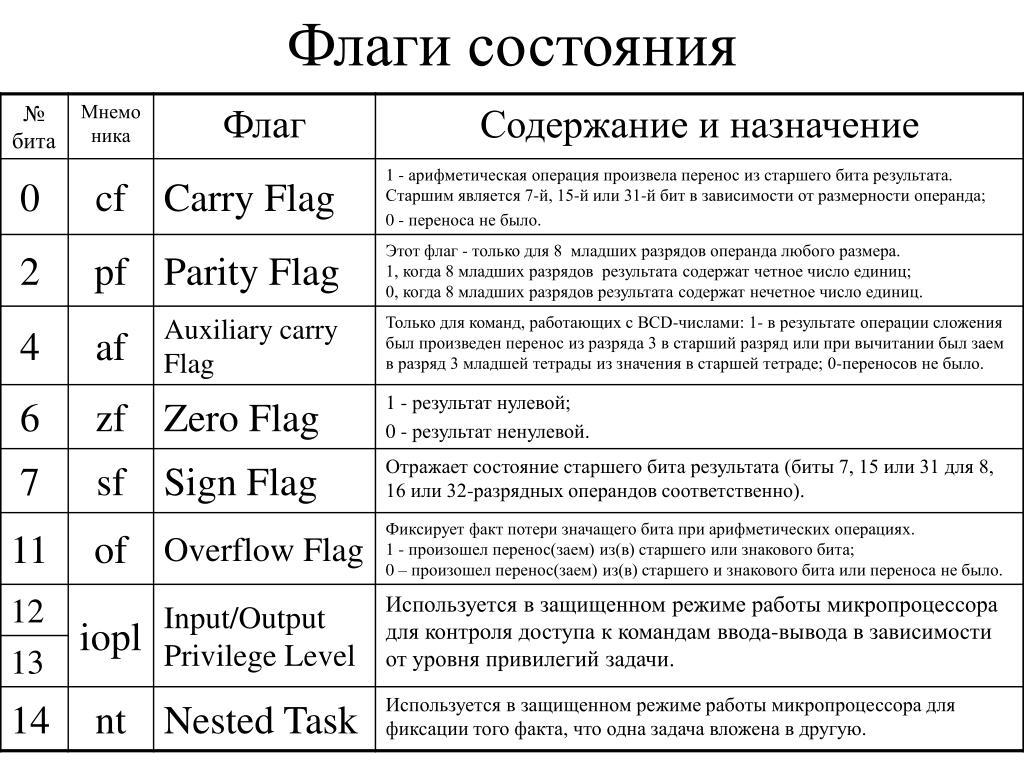

Флаги состояния


5126335

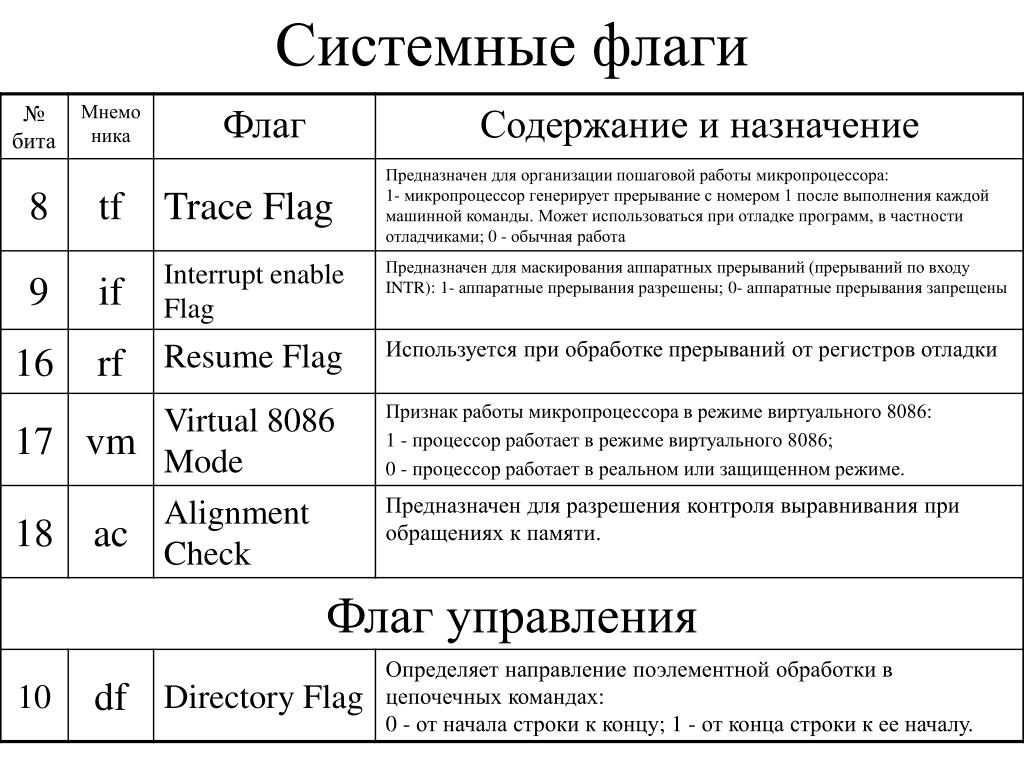

Системные флаги


5126335

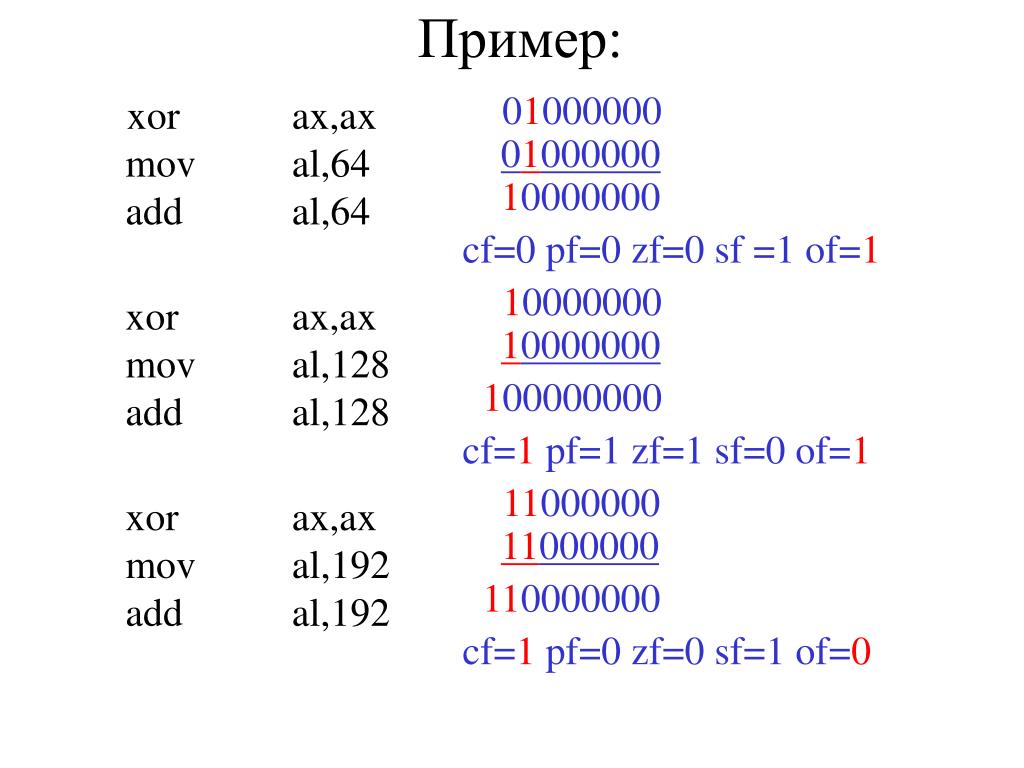

xorax,axmoval,64addal,64

xorax,axmoval,128addal,128

xorax,axmoval,192addal,192

010000000100000010000000

cf=0 pf=0 zf=0 sf =1 of=1

1000000010000000

100000000

cf=1 pf=1 zf=1 sf=0 of=1

1100000011000000

110000000

cf=1 pf=0 zf=0 sf=1 of=0

Пример:


5126335

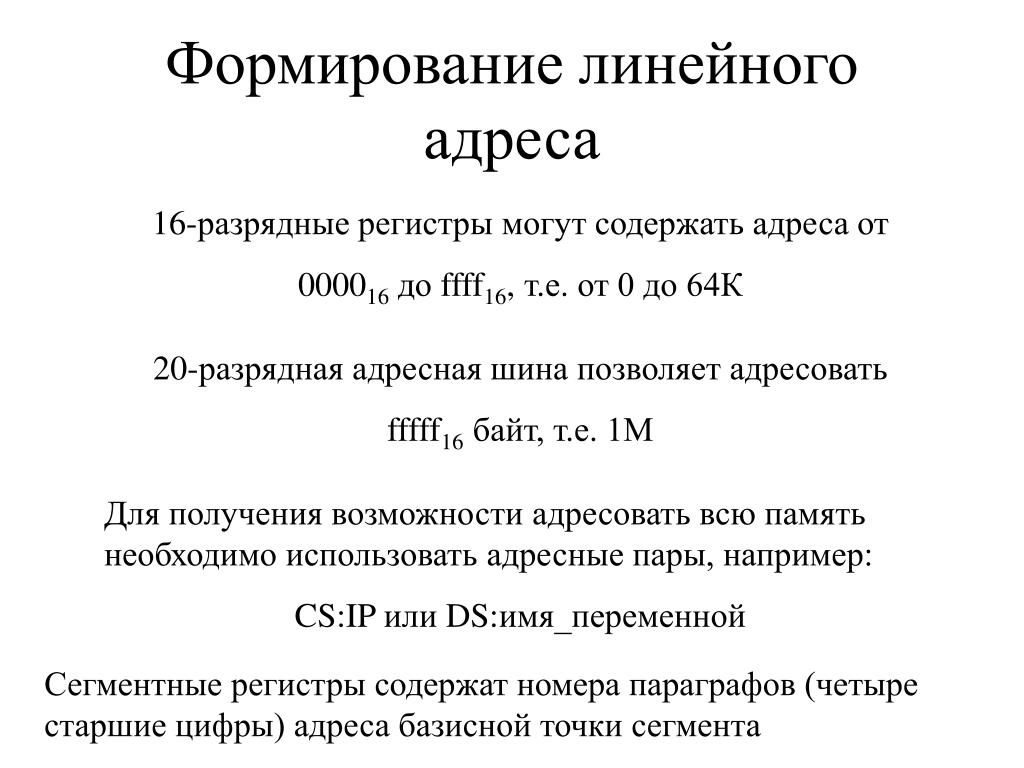

Формирование линейного адреса

16-разрядные регистры могут содержать адреса от

000016 до ffff16, т.е. от 0 до 64К

20-разрядная адресная шина позволяет адресовать

fffff16байт, т.е. 1М

Для получения возможности адресовать всю память необходимо использовать адресные пары, например:

CS:IP или DS:имя_переменной

Сегментные регистры содержат номера параграфов (четыре старшие цифры) адреса базисной точки сегмента


5126335

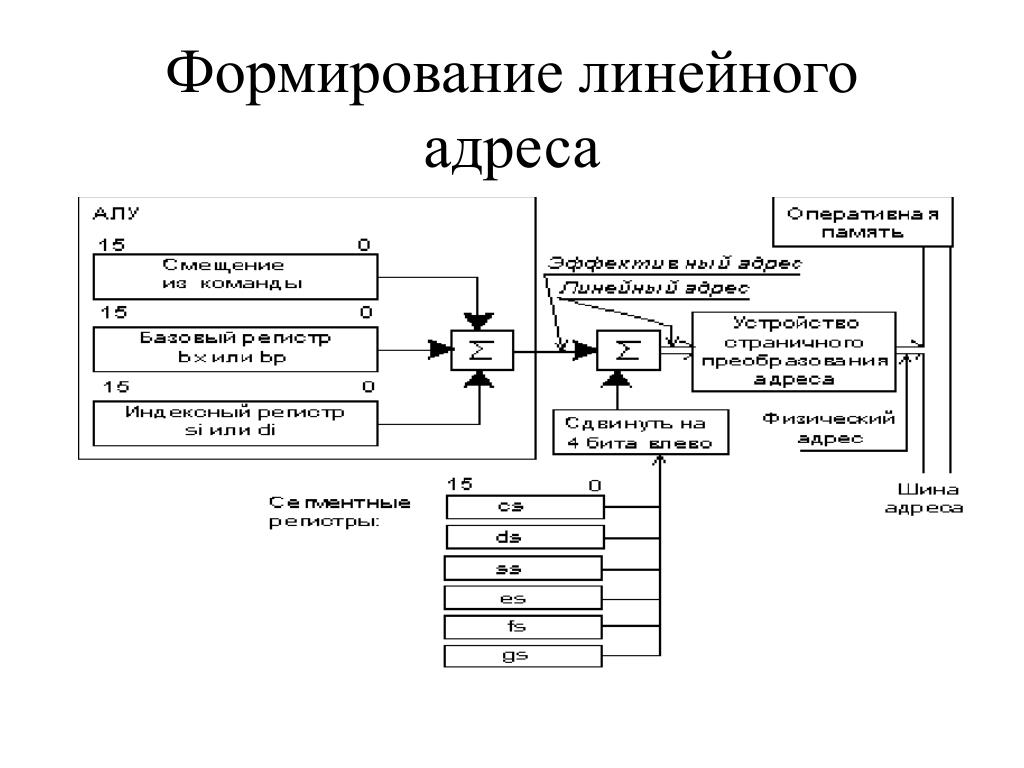

Формирование линейного адреса
