Presentation Transcript
slide1

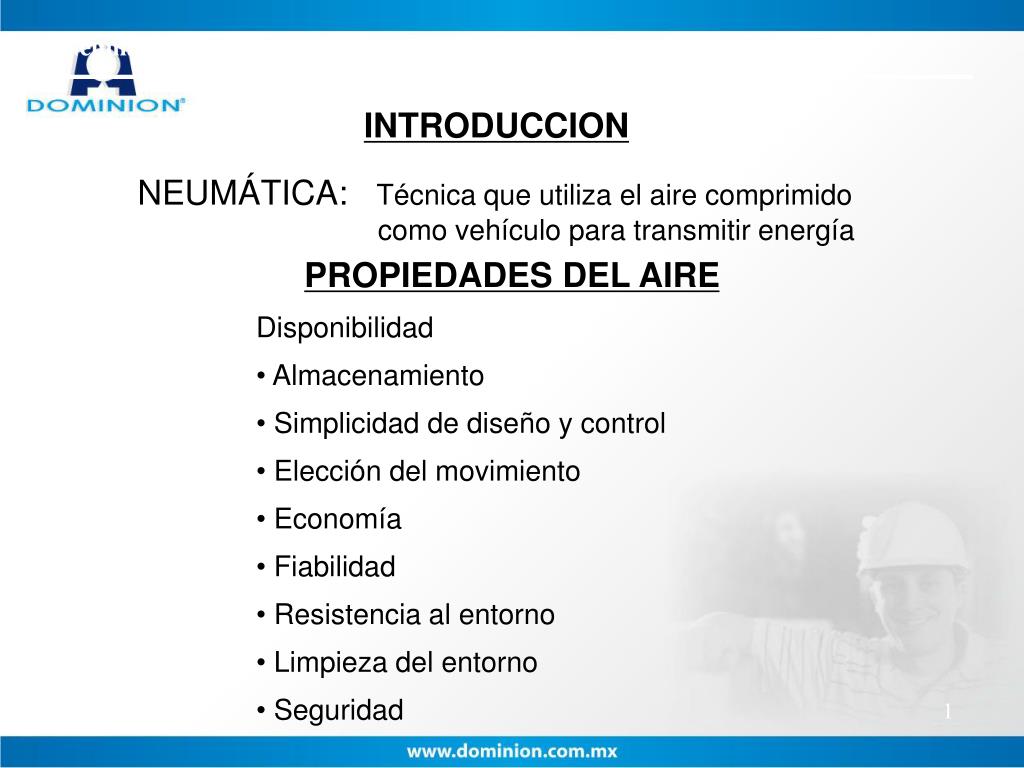

INTRODUCCION

NEUMÁTICA: Técnica que utiliza el aire comprimido como vehículo para transmitir energía

  • PROPIEDADES DEL AIRE
  • Disponibilidad
  • Almacenamiento
  • Simplicidad de diseño y control
  • Elección del movimiento
  • Economía
  • Fiabilidad
  • Resistencia al entorno
  • Limpieza del entorno
  • Seguridad
slide2

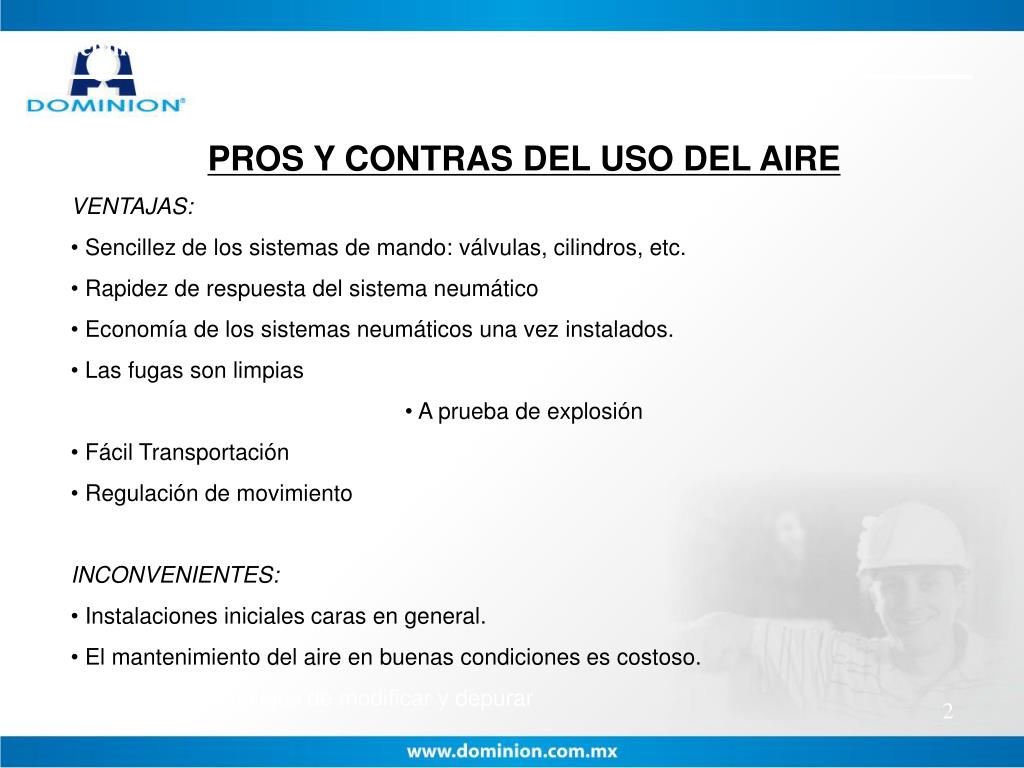

PROS Y CONTRAS DEL USO DEL AIRE

  • VENTAJAS:
  • Sencillez de los sistemas de mando: válvulas, cilindros, etc.
  • Rapidez de respuesta del sistema neumático
  • Economía de los sistemas neumáticos una vez instalados.
  • Las fugas son limpias
  • A prueba de explosión
  • Fácil Transportación
  • Regulación de movimiento
  • INCONVENIENTES:
  • Instalaciones iniciales caras en general.
  • El mantenimiento del aire en buenas condiciones es costoso.
  • Esquemas complejos de modificar y depurar
slide3

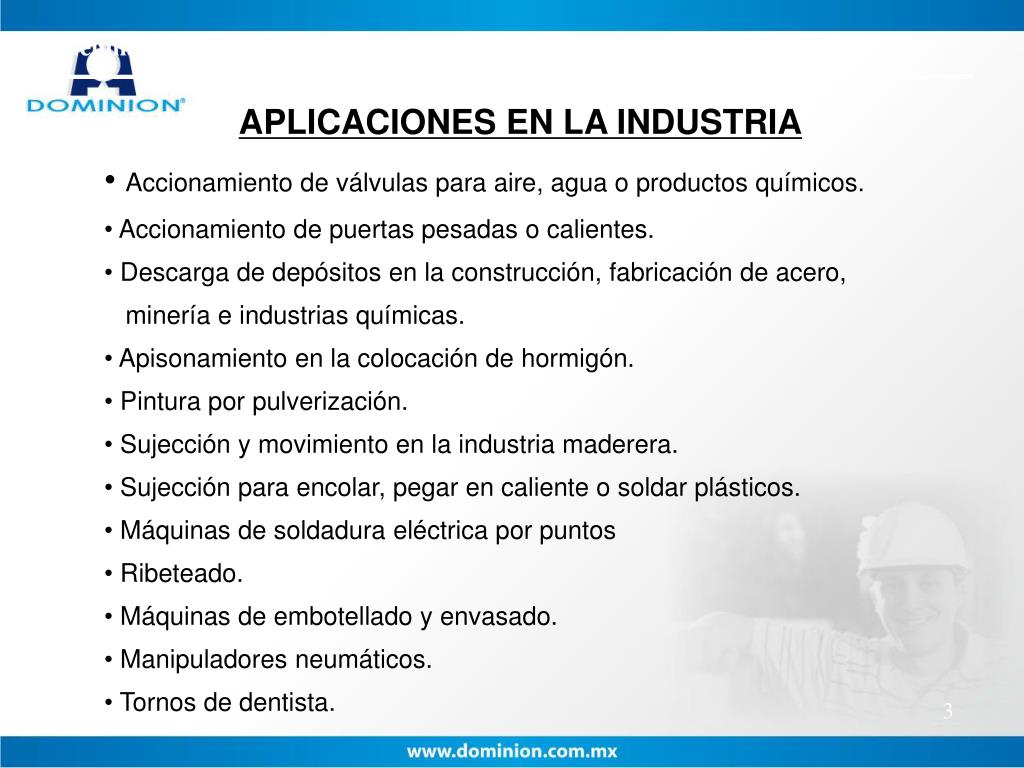

APLICACIONES EN LA INDUSTRIA

  • Accionamiento de válvulas para aire, agua o productos químicos.
  • Accionamiento de puertas pesadas o calientes.
  • Descarga de depósitos en la construcción, fabricación de acero, minería e industrias químicas.
  • Apisonamiento en la colocación de hormigón.
  • Pintura por pulverización.
  • Sujección y movimiento en la industria maderera.
  • Sujección para encolar, pegar en caliente o soldar plásticos.
  • Máquinas de soldadura eléctrica por puntos
  • Ribeteado.
  • Máquinas de embotellado y envasado.
  • Manipuladores neumáticos.
  • Tornos de dentista.
slide4

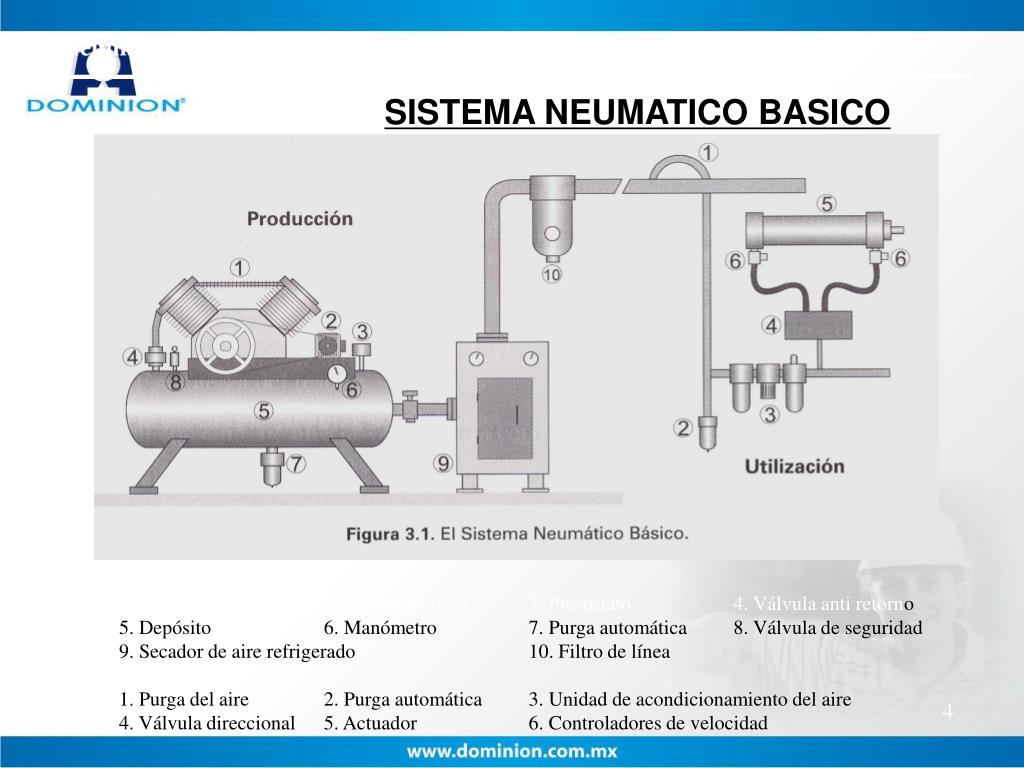

SISTEMA NEUMATICO BASICO

1. Compresor 2. Motor eléctrico 3. Presostato 4. Válvula anti retorno 5. Depósito 6. Manómetro 7. Purga automática 8. Válvula de seguridad9. Secador de aire refrigerado 10. Filtro de línea 1. Purga del aire 2. Purga automática 3. Unidad de acondicionamiento del aire4. Válvula direccional 5. Actuador 6. Controladores de velocidad

slide5

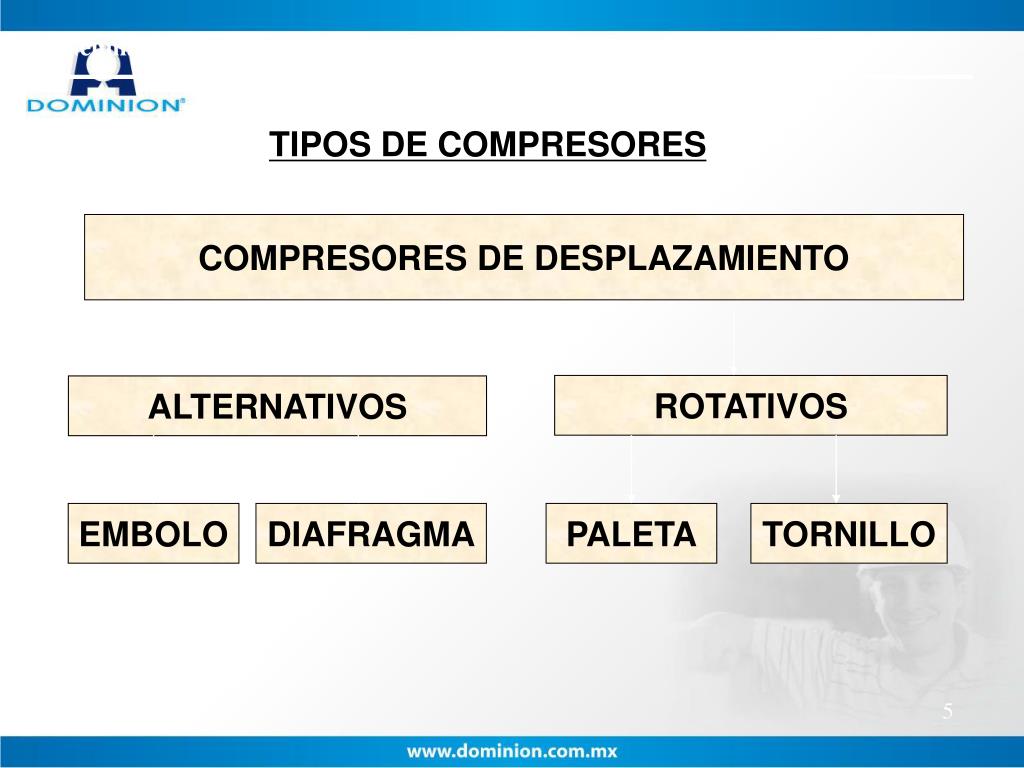

TIPOS DE COMPRESORES

COMPRESORES DE DESPLAZAMIENTO

ROTATIVOS

ALTERNATIVOS

EMBOLO

DIAFRAGMA

PALETA

TORNILLO

slide6

COMPRESOR DE UNA Y DOS ETAPAS

Presión de Aire de 3 - 7 bares Temp. final 120 C

slide7

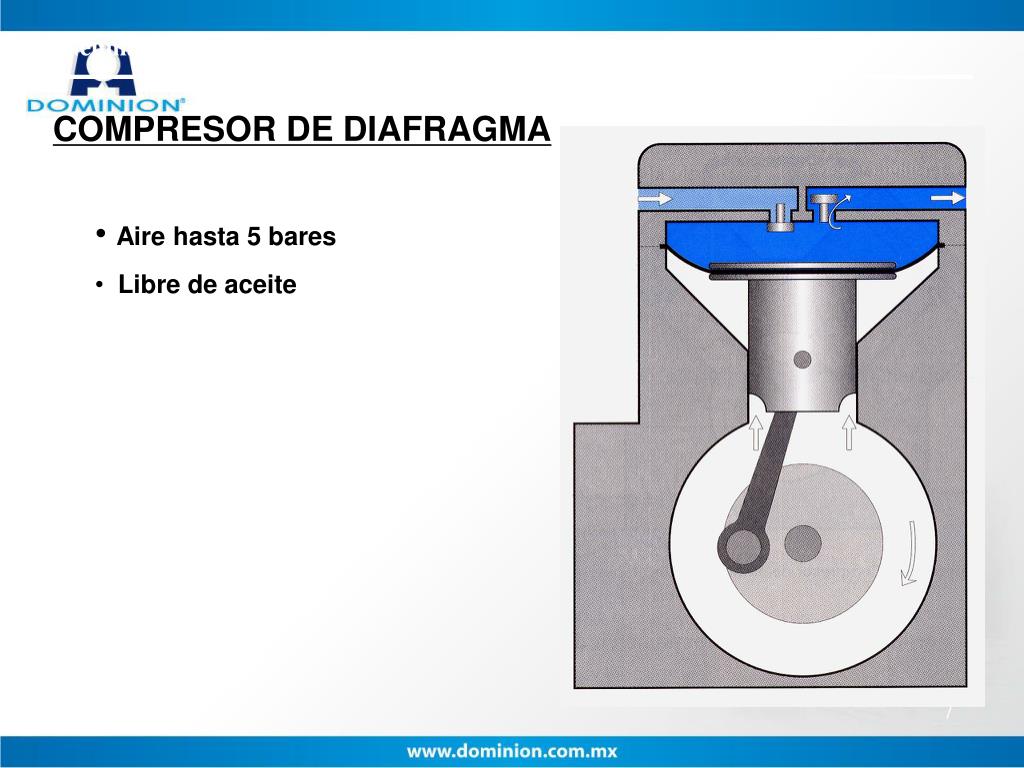

COMPRESOR DE DIAFRAGMA

  • Aire hasta 5 bares
  • Libre de aceite
slide8

COMPRESOR ROTATIVO DE PALETAS DESLIZANTES

  • Tª final 190 ºC
  • Aceite de refrigerante
slide9

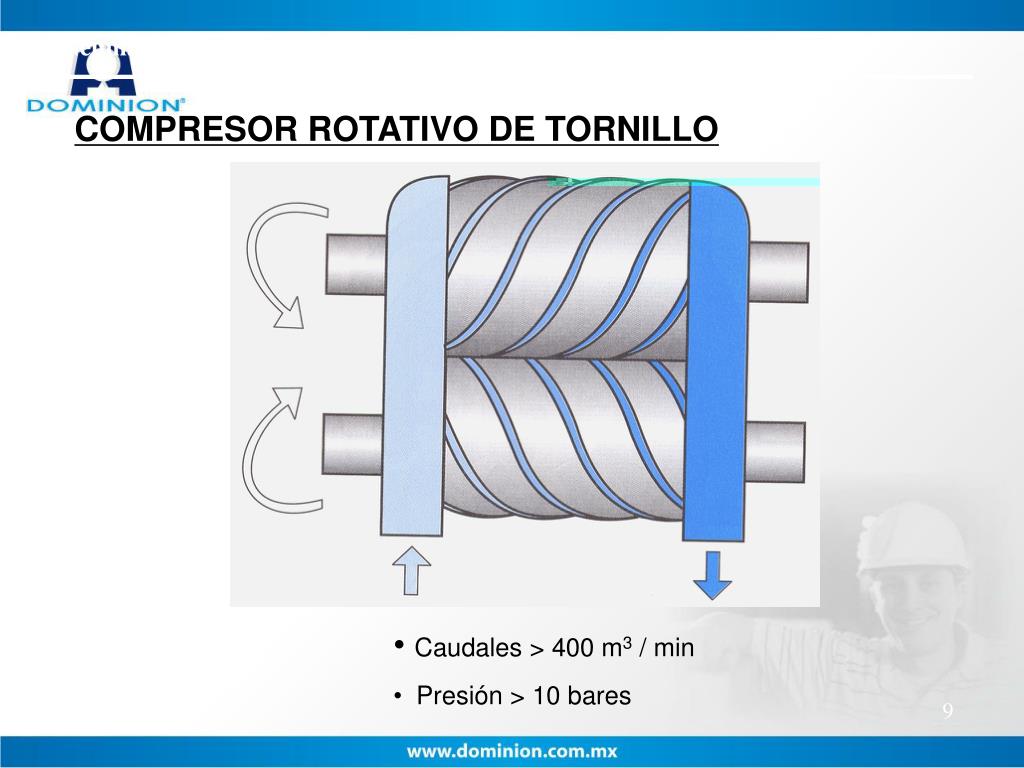

COMPRESOR ROTATIVO DE TORNILLO

  • Caudales > 400 m3 / min
  • Presión > 10 bares
slide10

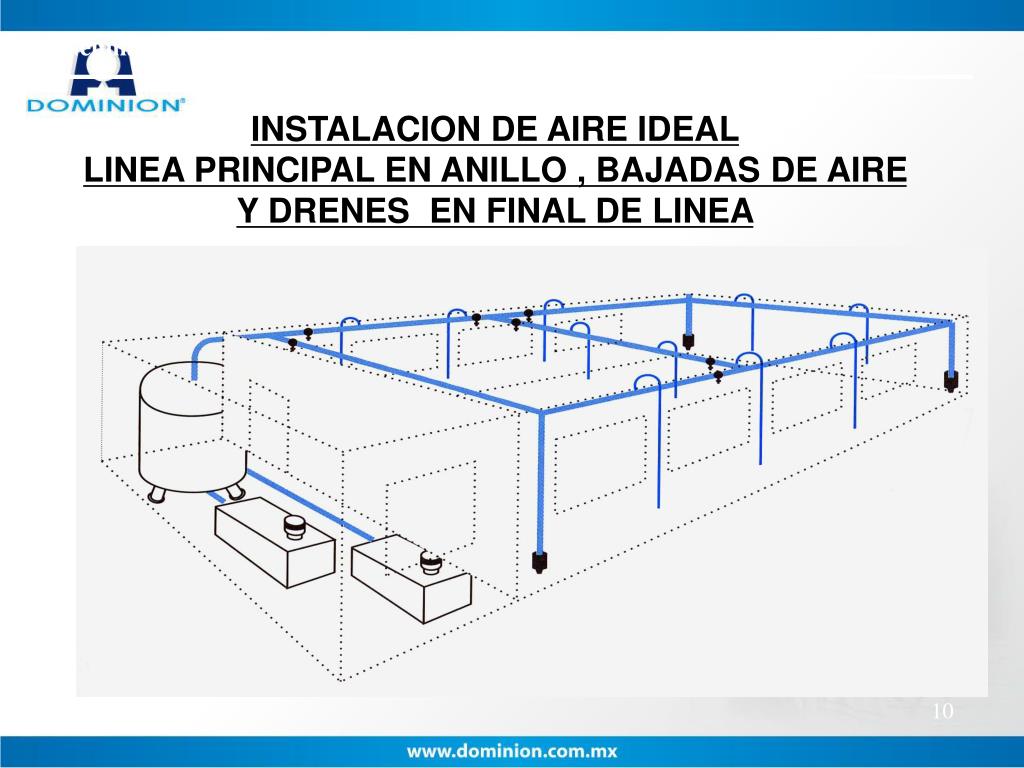

INSTALACION DE AIRE IDEAL LINEA PRINCIPAL EN ANILLO , BAJADAS DE AIRE Y DRENES EN FINAL DE LINEA

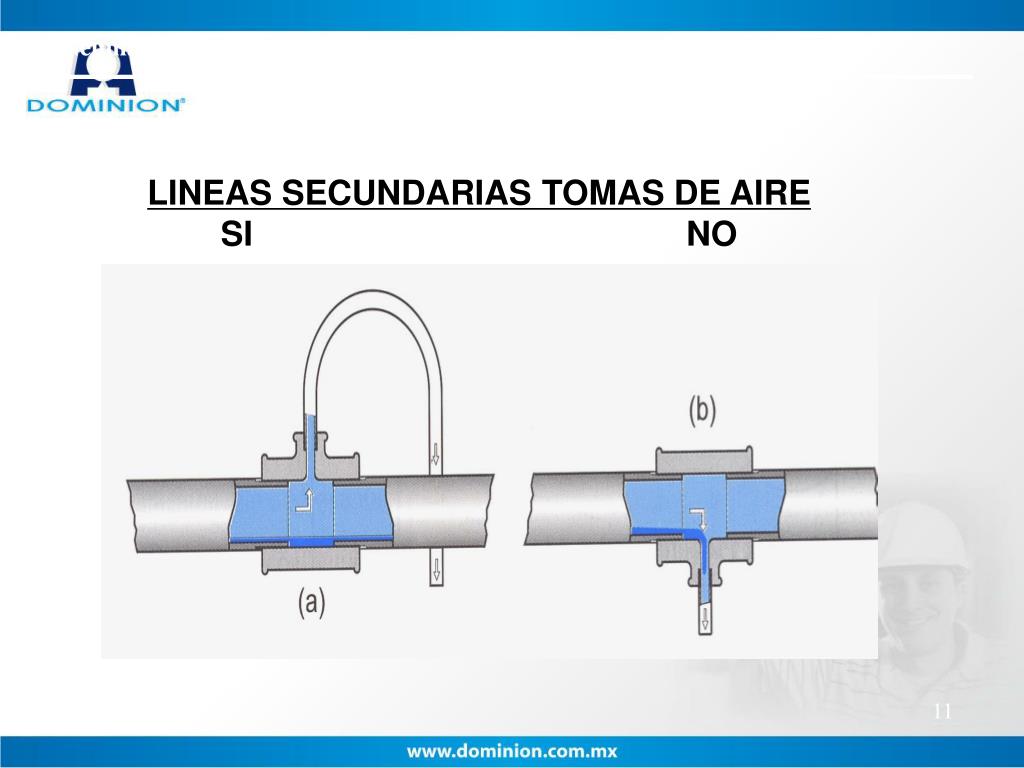

slide13

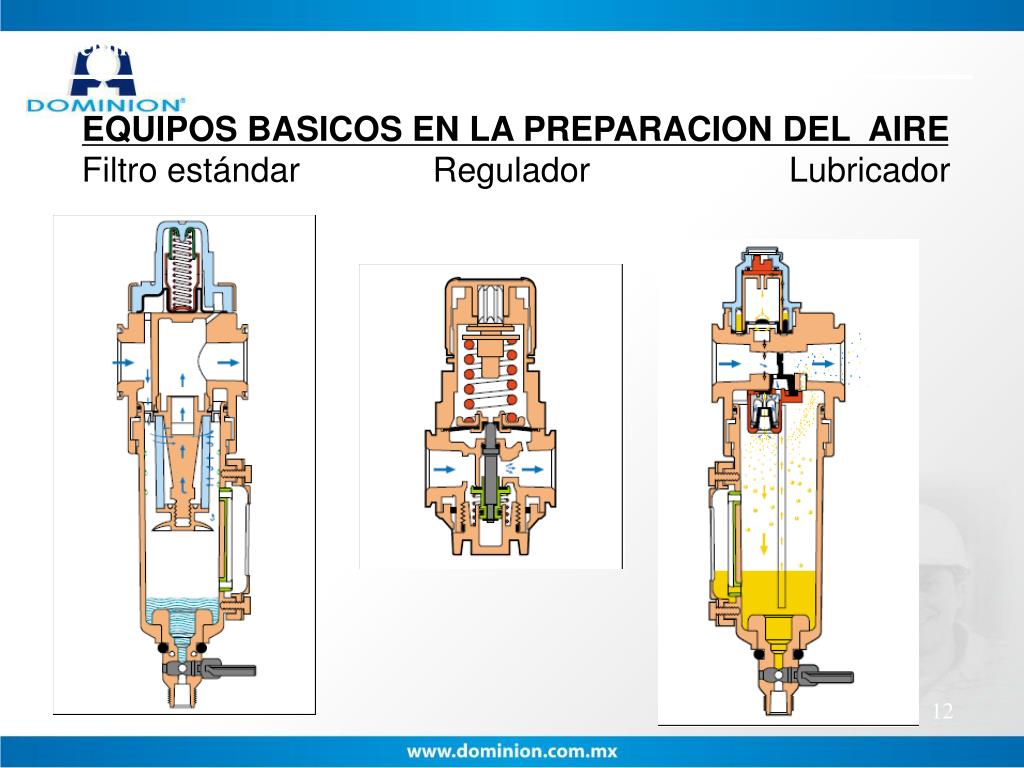

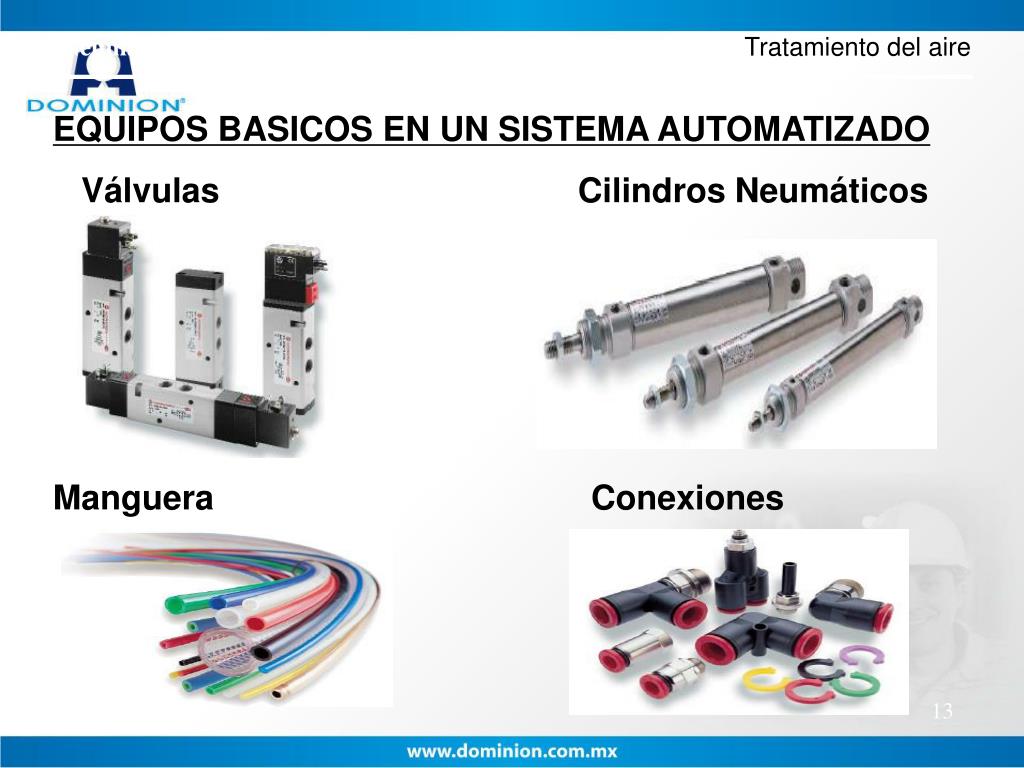

Tratamiento del aire

EQUIPOS BASICOS EN UN SISTEMA AUTOMATIZADO

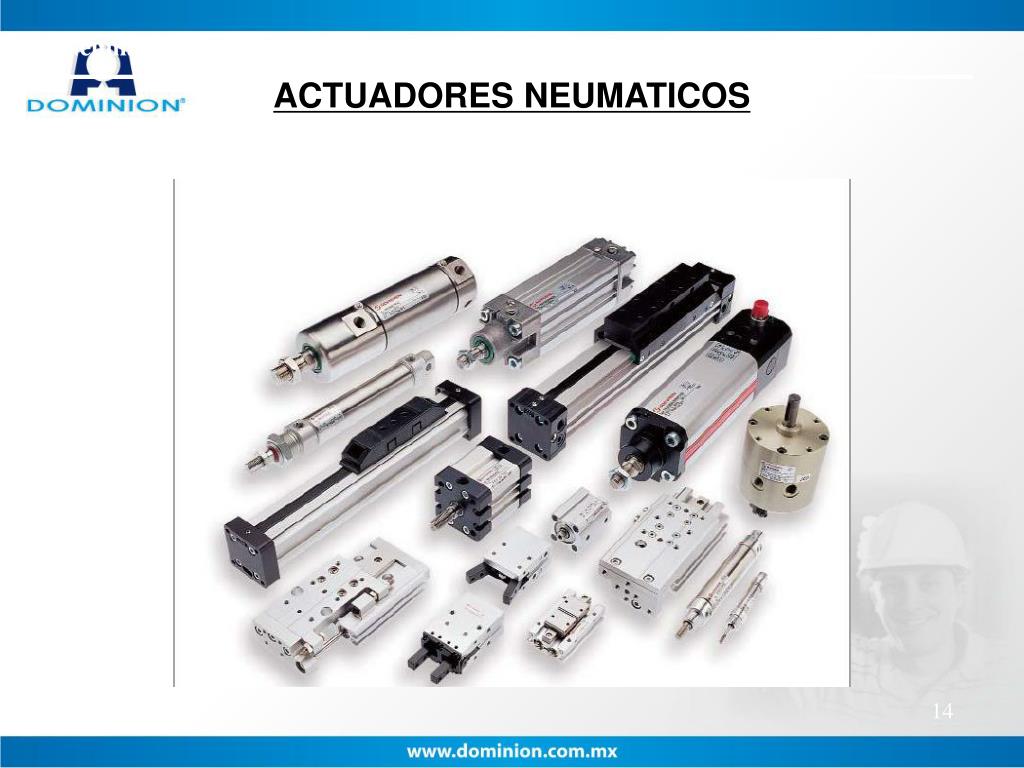

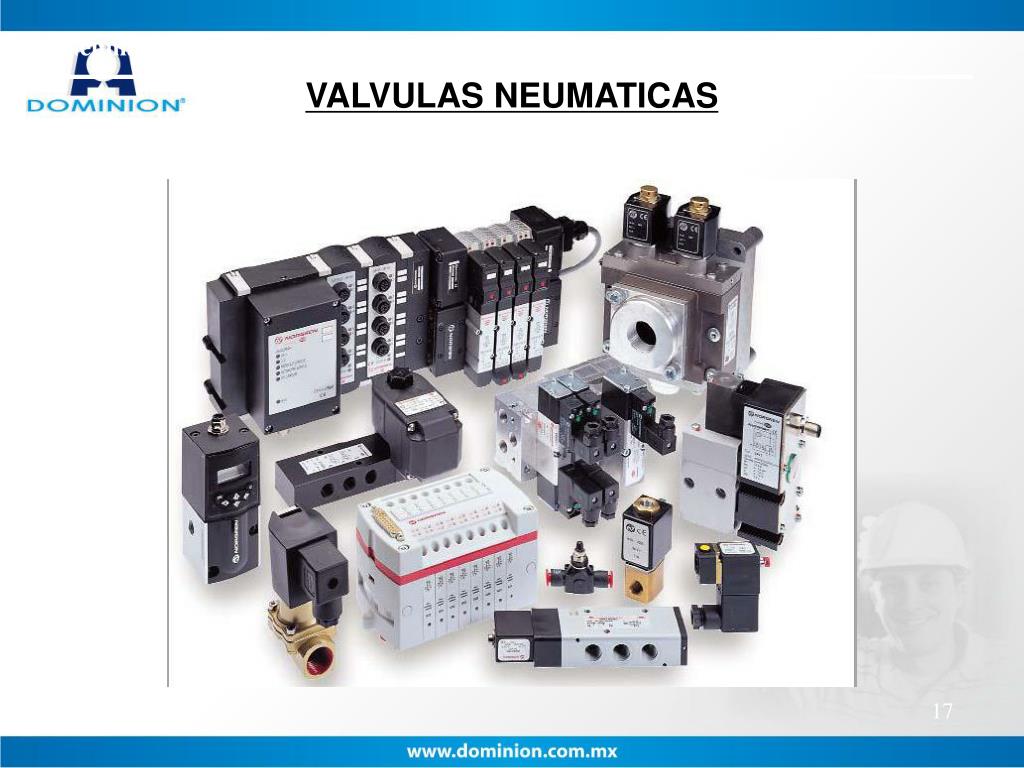

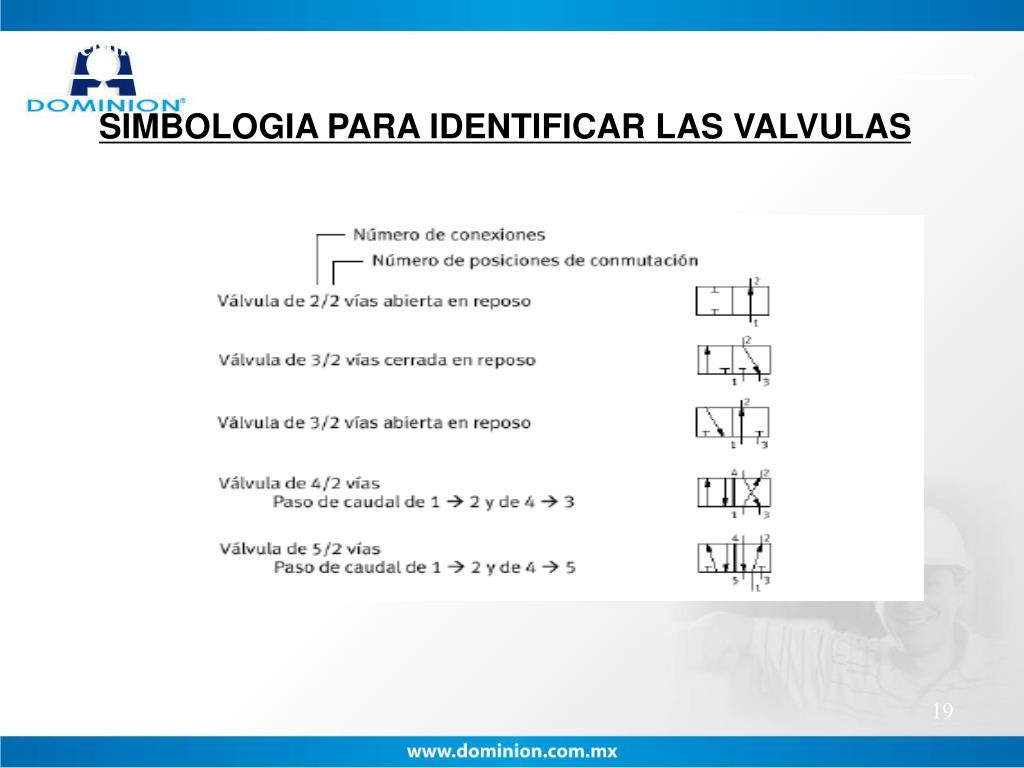

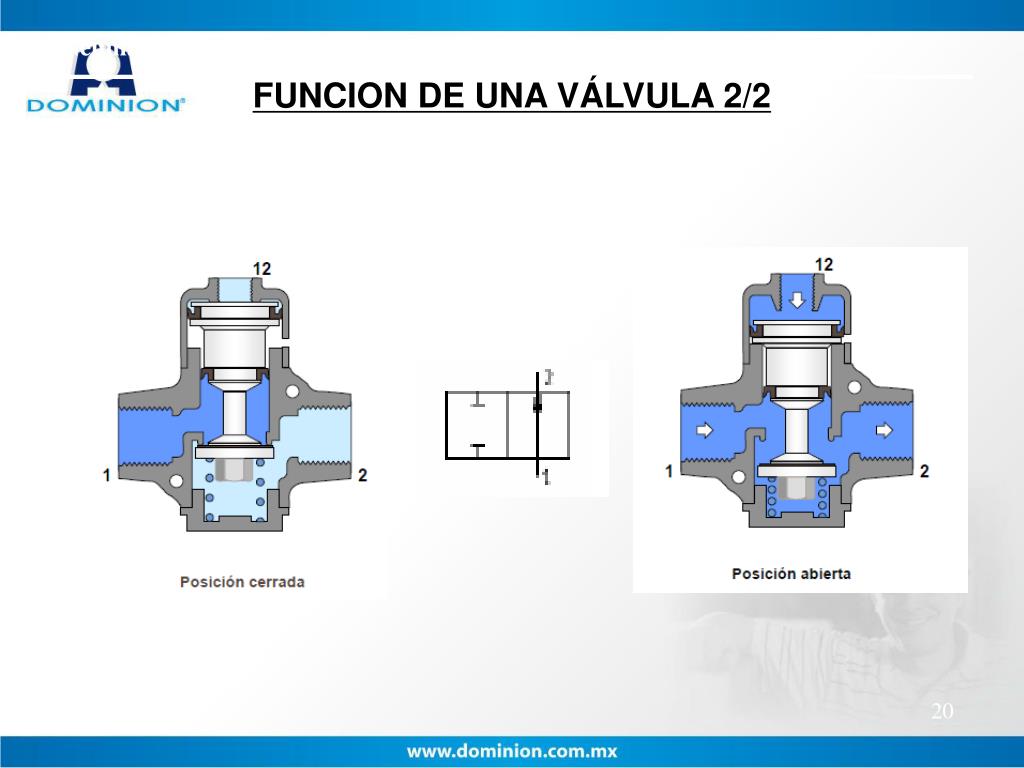

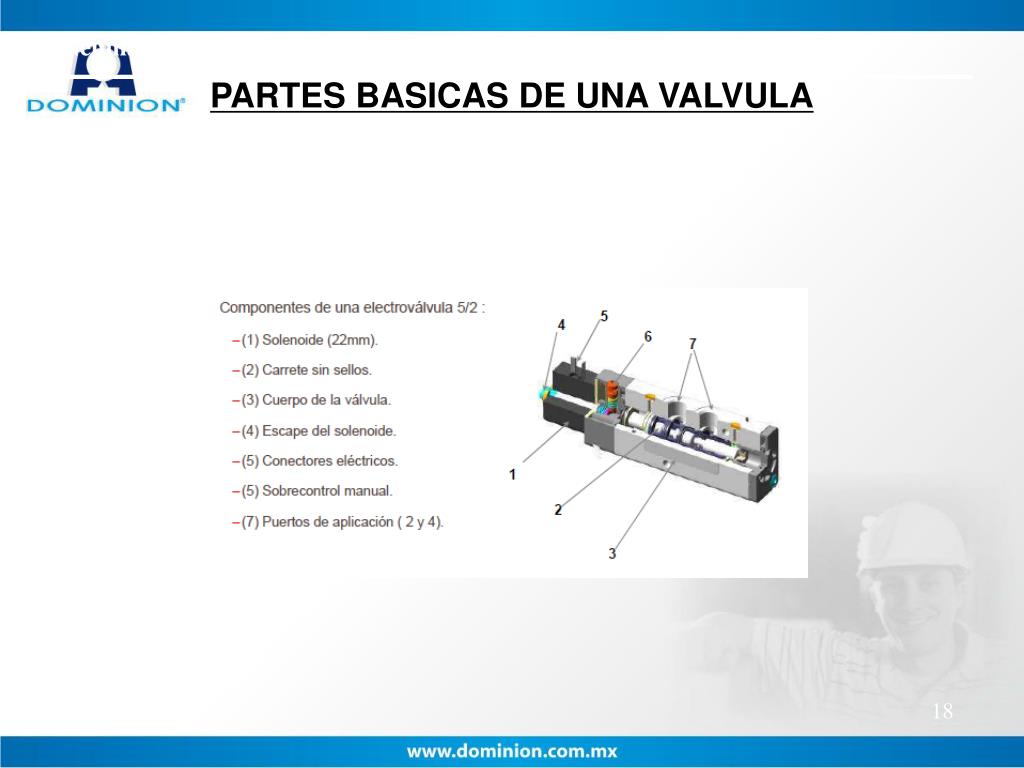

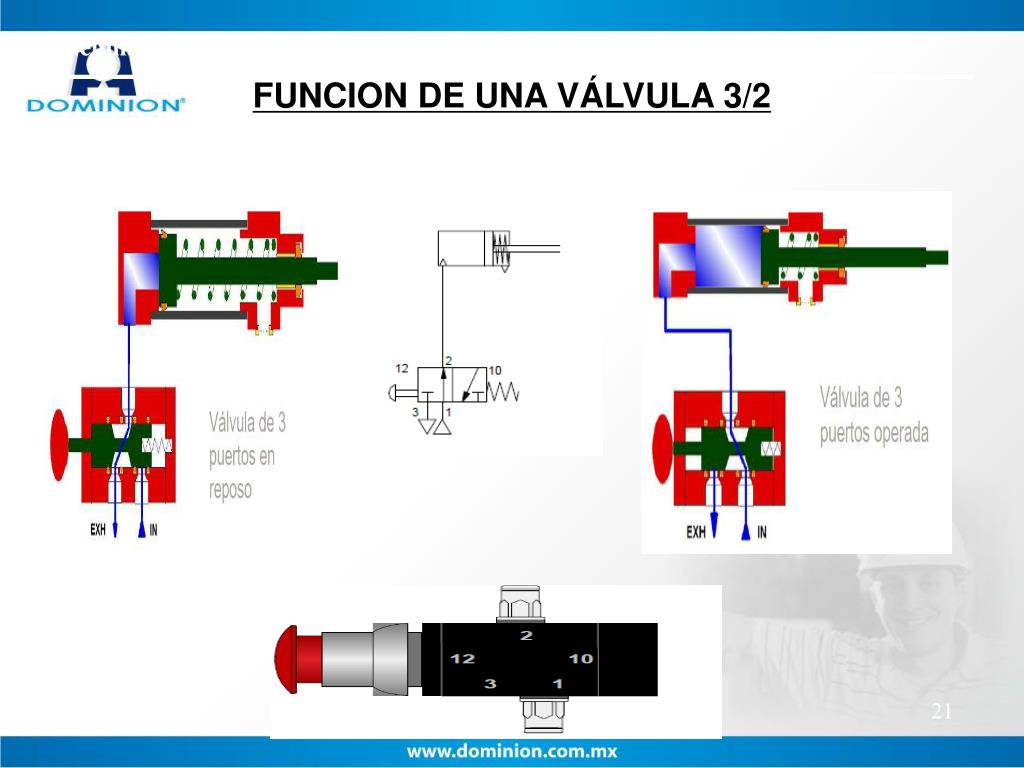

Válvulas Cilindros Neumáticos

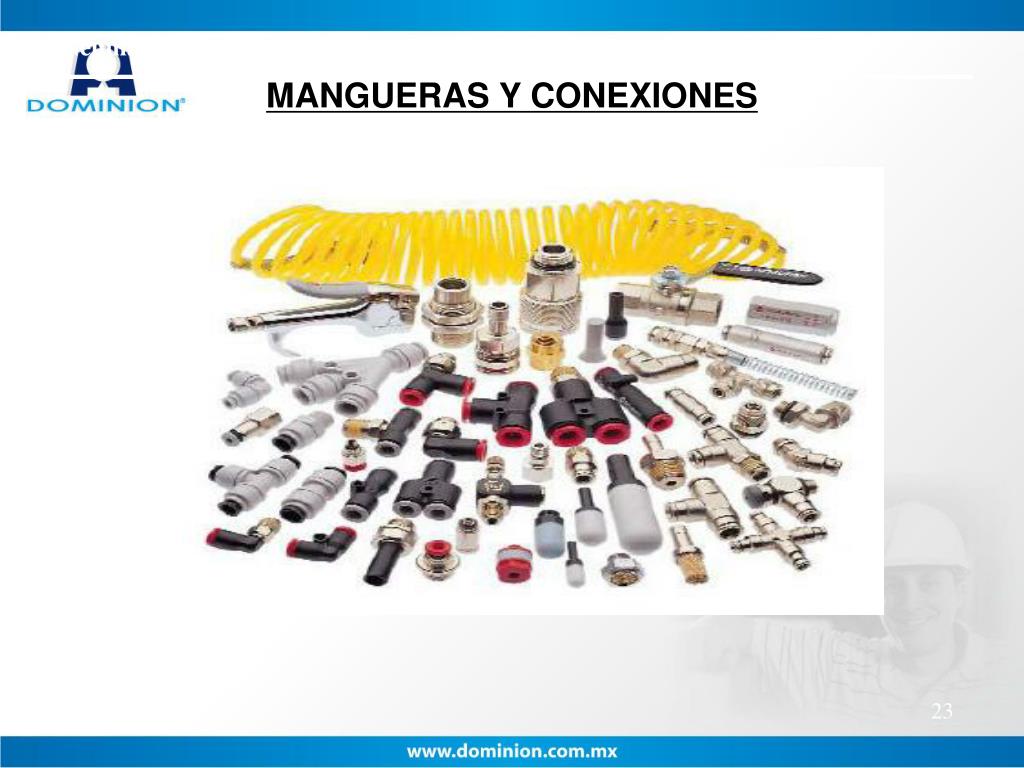

Manguera Conexiones

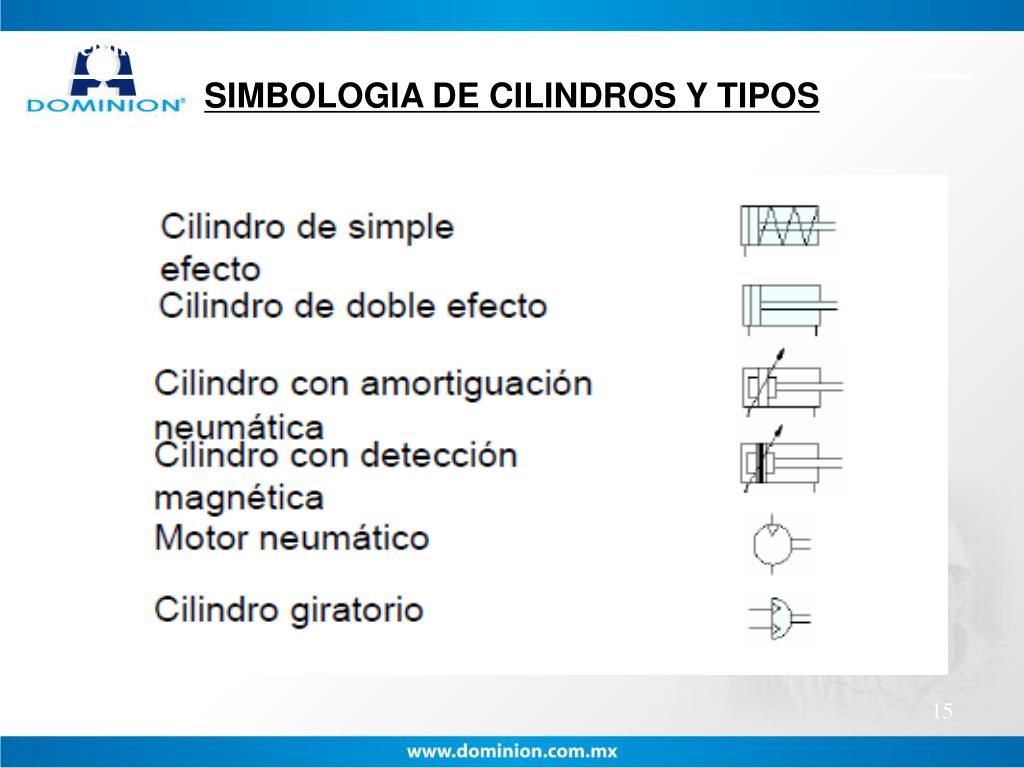

slide16

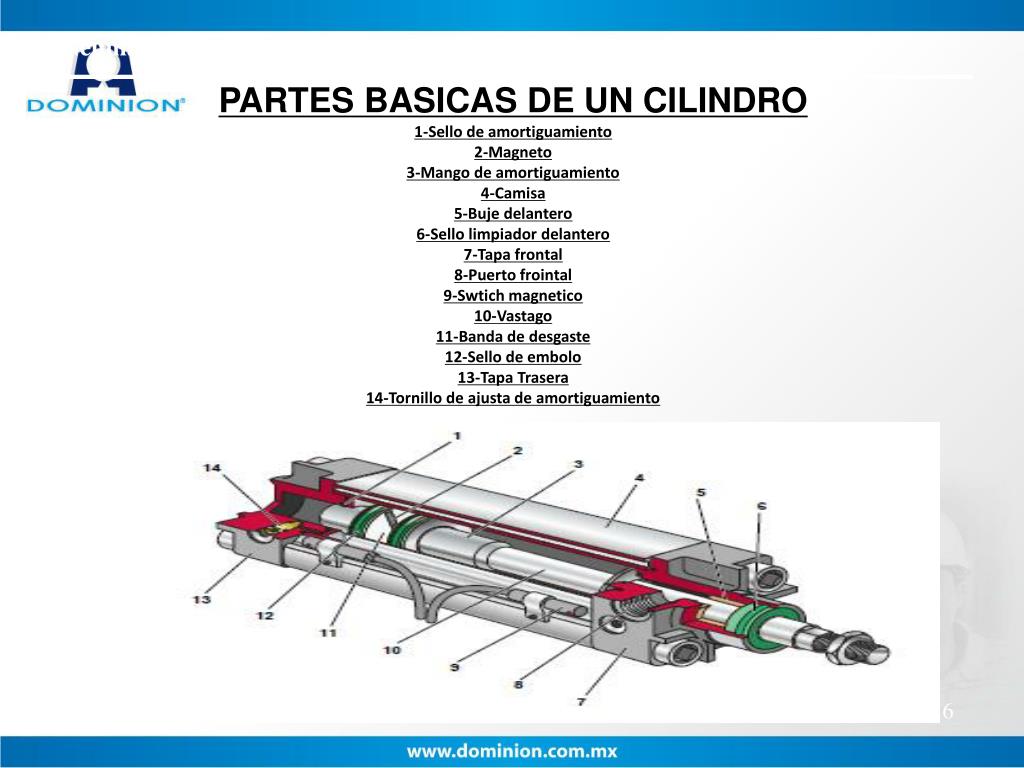

PARTES BASICAS DE UN CILINDRO1-Sello de amortiguamiento2-Magneto3-Mango de amortiguamiento4-Camisa5-Buje delantero6-Sello limpiador delantero7-Tapa frontal8-Puerto frointal9-Swtich magnetico10-Vastago11-Banda de desgaste12-Sello de embolo13-Tapa Trasera14-Tornillo de ajusta de amortiguamiento

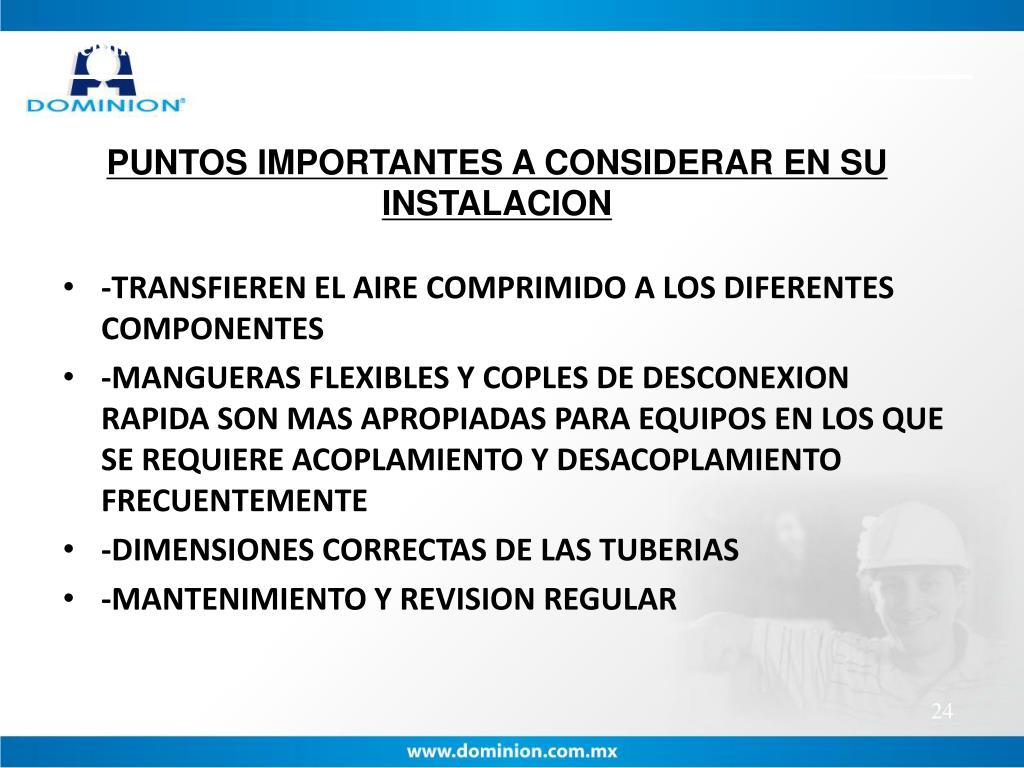

puntos importantes a considerar en su instalacion
PUNTOS IMPORTANTES A CONSIDERAR EN SU INSTALACION
  • -TRANSFIEREN EL AIRE COMPRIMIDO A LOS DIFERENTES COMPONENTES
  • -MANGUERAS FLEXIBLES Y COPLES DE DESCONEXION RAPIDA SON MAS APROPIADAS PARA EQUIPOS EN LOS QUE SE REQUIERE ACOPLAMIENTO Y DESACOPLAMIENTO FRECUENTEMENTE
  • -DIMENSIONES CORRECTAS DE LAS TUBERIAS
  • -MANTENIMIENTO Y REVISION REGULAR
