Presentation Transcript


Intro 640 821 icnd 640 811 ccna 640 801

네트워크 개론과 실습

√ 원리를 알면 IT가 맛있다

INTRO 640-821

ICND 640-811

CCNA 640-801

ehanbit.net


Intro 640 821 icnd 640 811 ccna 640 801

chapter 12.

시스코 스위치의 설정과 VLAN


Intro 640 821 icnd 640 811 ccna 640 801

  • 학습목표

  • 시스코 스위치의 기본 설정

  • VLAN의 개념과 시스코 스위치의 VLAN 설정

  • VLAN 간의 라우팅


Intro 640 821 icnd 640 811 ccna 640 801

  • 시스코 스위치의 기본설정

  • 시스코 스위치의 부팅 (1)

    • 라우터와 똑같은 절차로 부팅됨


Intro 640 821 icnd 640 811 ccna 640 801

  • 시스코 스위치의 기본설정

  • 시스코 스위치의 부팅 (2)


Intro 640 821 icnd 640 811 ccna 640 801

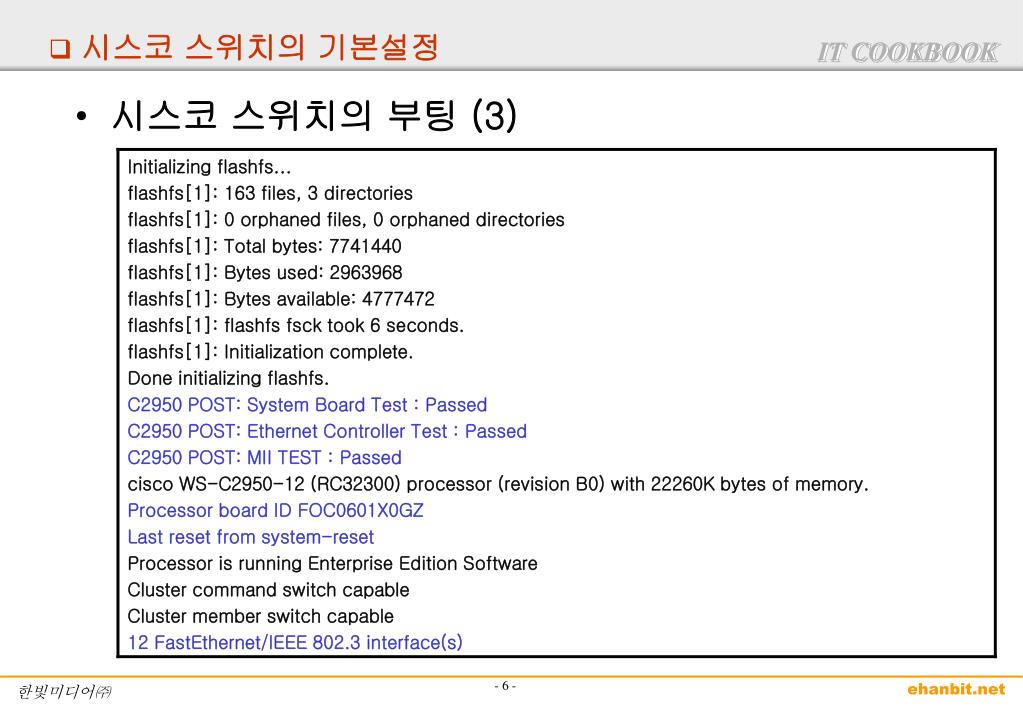

  • 시스코 스위치의 기본설정

  • 시스코 스위치의 부팅 (3)


Intro 640 821 icnd 640 811 ccna 640 801

  • 시스코 스위치의 기본설정

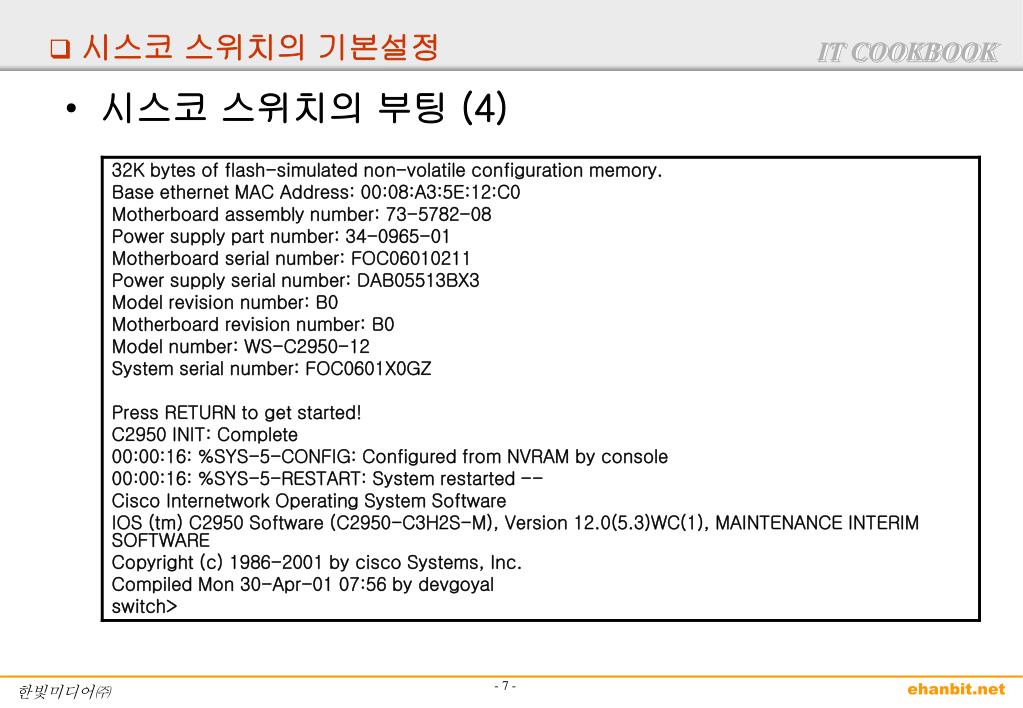

  • 시스코 스위치의 부팅 (4)


Intro 640 821 icnd 640 811 ccna 640 801

  • 시스코 스위치의 기본설정

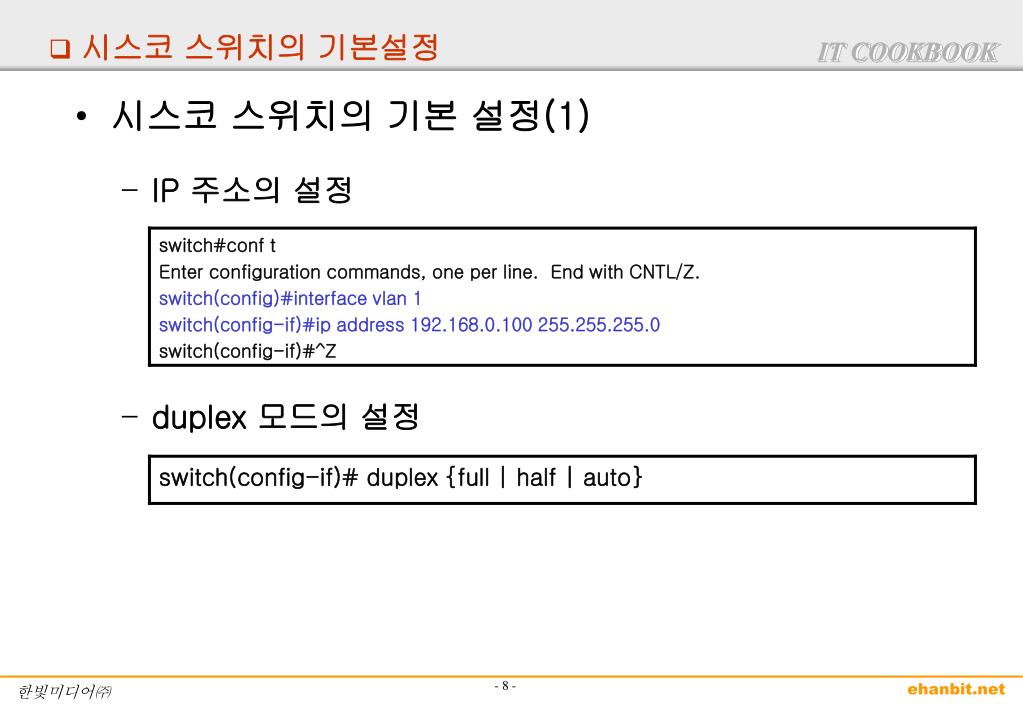

  • 시스코 스위치의 기본 설정(1)

    • IP 주소의 설정

    • duplex 모드의 설정


Intro 640 821 icnd 640 811 ccna 640 801

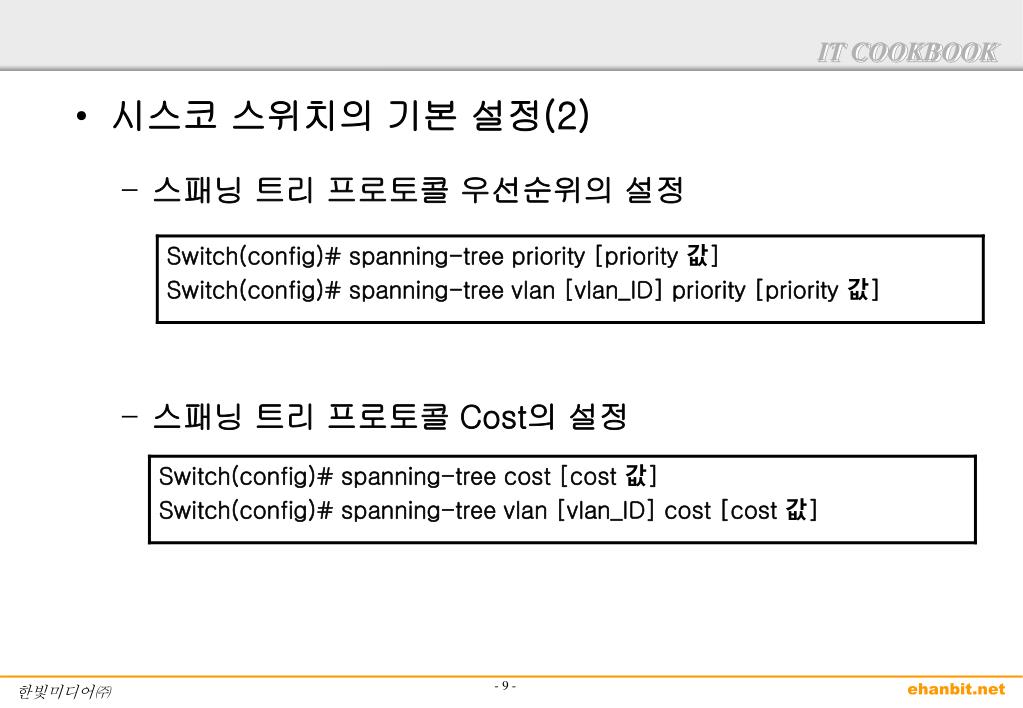

  • 시스코 스위치의 기본 설정(2)

    • 스패닝 트리 프로토콜 우선순위의 설정

    • 스패닝 트리 프로토콜 Cost의 설정


Intro 640 821 icnd 640 811 ccna 640 801

  • 시스코 스위치의 기본설정

  • 시스코 스위치의 기본설정 예 (1)


Intro 640 821 icnd 640 811 ccna 640 801

  • 시스코 스위치의 기본설정

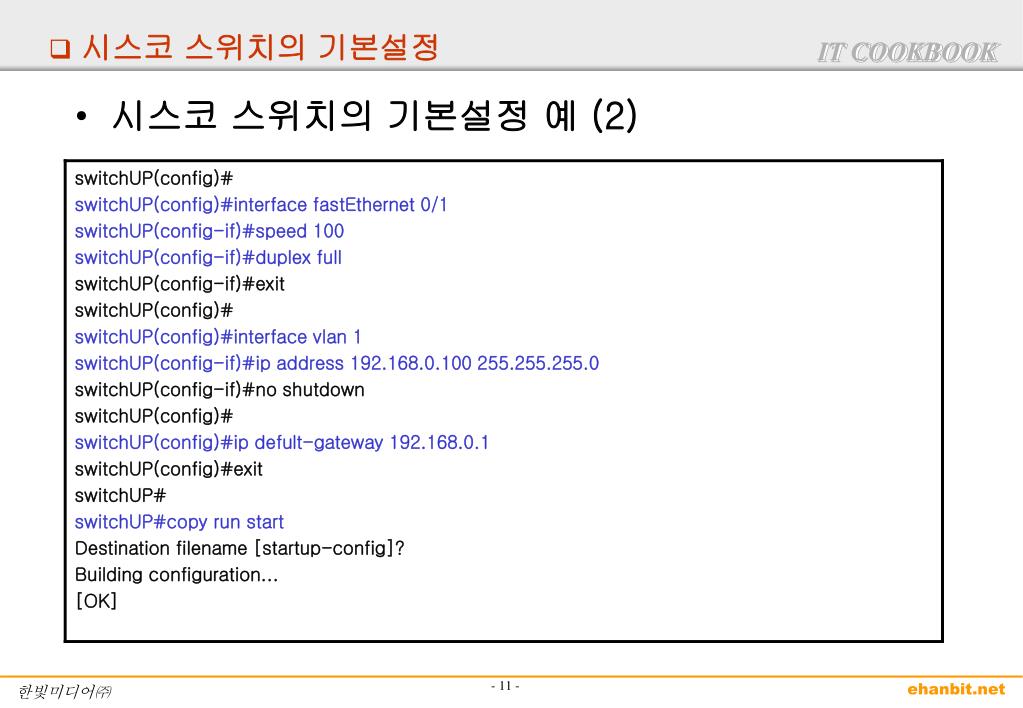

  • 시스코 스위치의 기본설정 예 (2)


Intro 640 821 icnd 640 811 ccna 640 801

  • 시스코 스위치의 기본설정

  • 시스코 스위치 관련 명령어(1)

    • Show running-config


Intro 640 821 icnd 640 811 ccna 640 801

  • 시스코 스위치의 기본설정

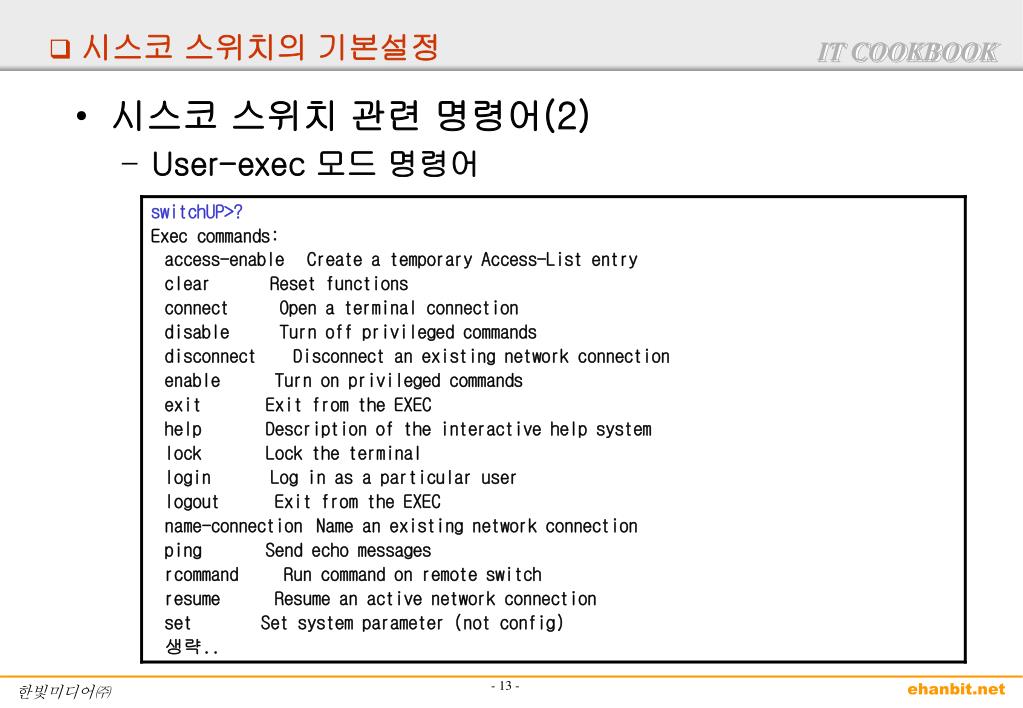

  • 시스코 스위치 관련 명령어(2)

    • User-exec 모드 명령어


Intro 640 821 icnd 640 811 ccna 640 801

  • 시스코 스위치의 기본설정

  • 시스코 스위치 관련 명령어(3)

    • Privilege-exec 모드 명령어


Intro 640 821 icnd 640 811 ccna 640 801

  • 시스코 스위치의 기본설정

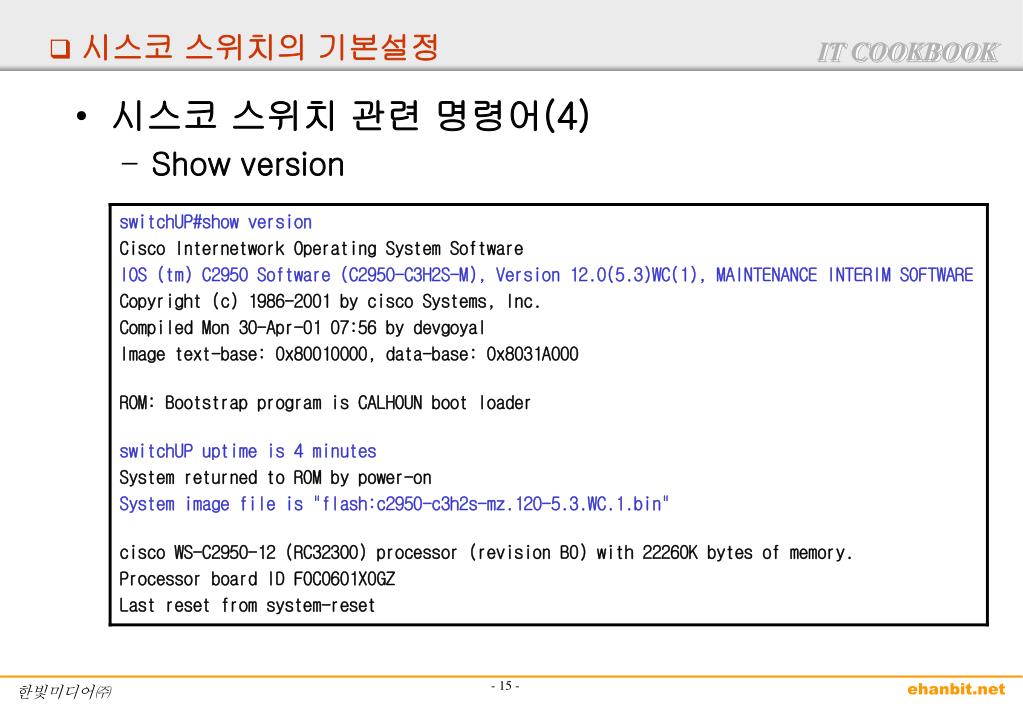

  • 시스코 스위치 관련 명령어(4)

    • Show version


Intro 640 821 icnd 640 811 ccna 640 801

  • 시스코 스위치의 기본설정

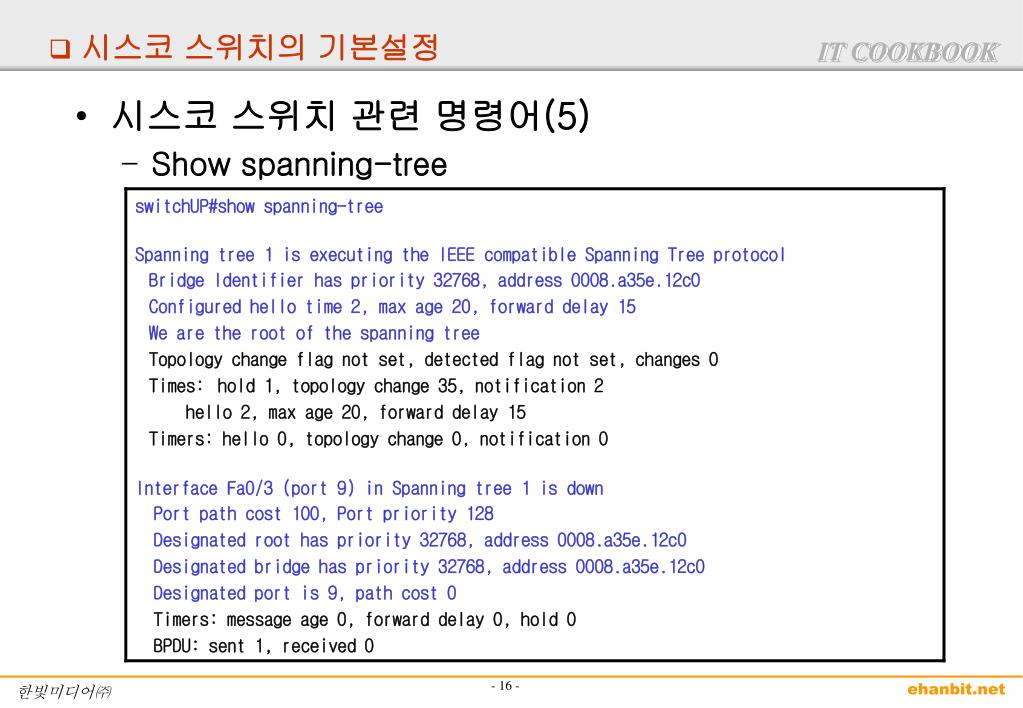

  • 시스코 스위치 관련 명령어(5)

    • Show spanning-tree


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

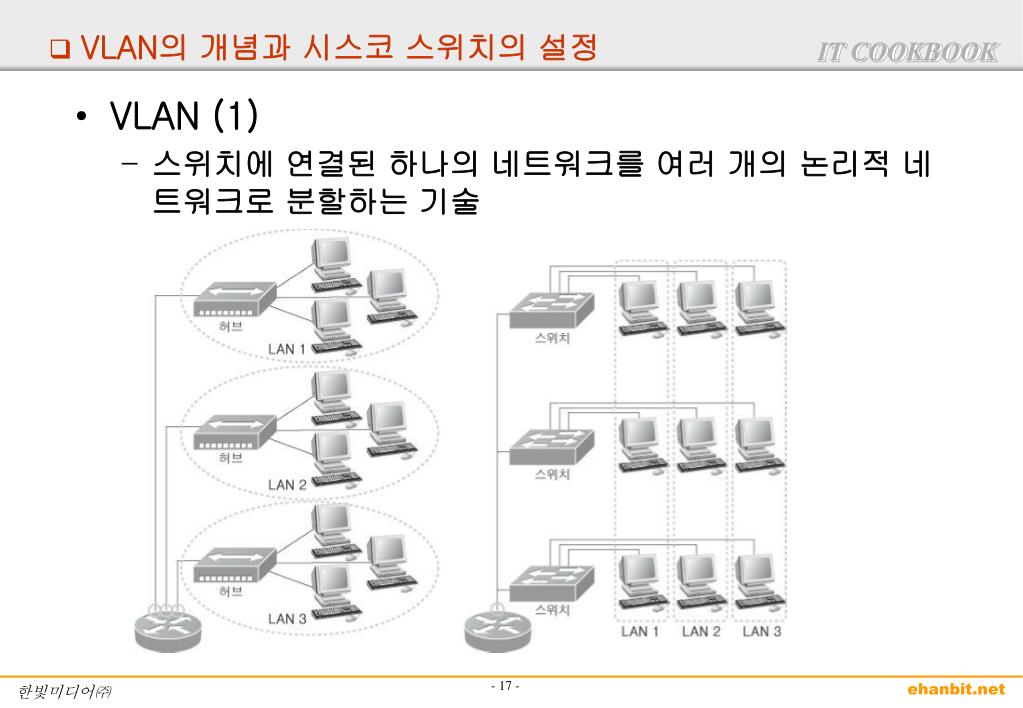

  • VLAN (1)

    • 스위치에 연결된 하나의 네트워크를 여러 개의 논리적 네트워크로 분할하는 기술


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

  • VLAN (2)

    • VLAN을 사용하면 네트워크의 추가, 이동, 변경에 대한 관리를 효율적으로 할 수 있음

    • VLAN 사용 시 관리가 더 쉬워지는 것은 아니므로 주의해야 한다.

[그림] VLAN(2)


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

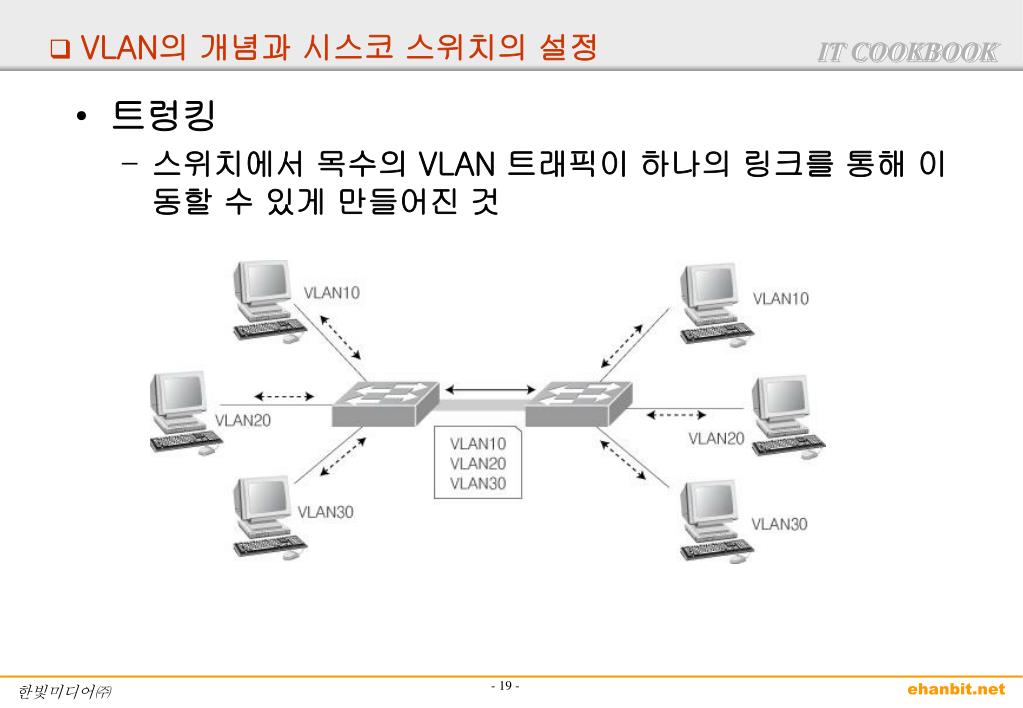

  • 트렁킹

    • 스위치에서 목수의 VLAN 트래픽이 하나의 링크를 통해 이동할 수 있게 만들어진 것


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

  • 트렁킹

    • 인캡슐레이션 방법 (ISL & 802.1q)

      • ISL : 시스코에서 독자적으로 만든 트렁킹 프로토콜

      • 802.1q : IEEE의 표준화된 VLAN 트렁킹 프로토콜

        VLAN의 정보가 본래의 이더넷 프레임 안에 추가됨


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

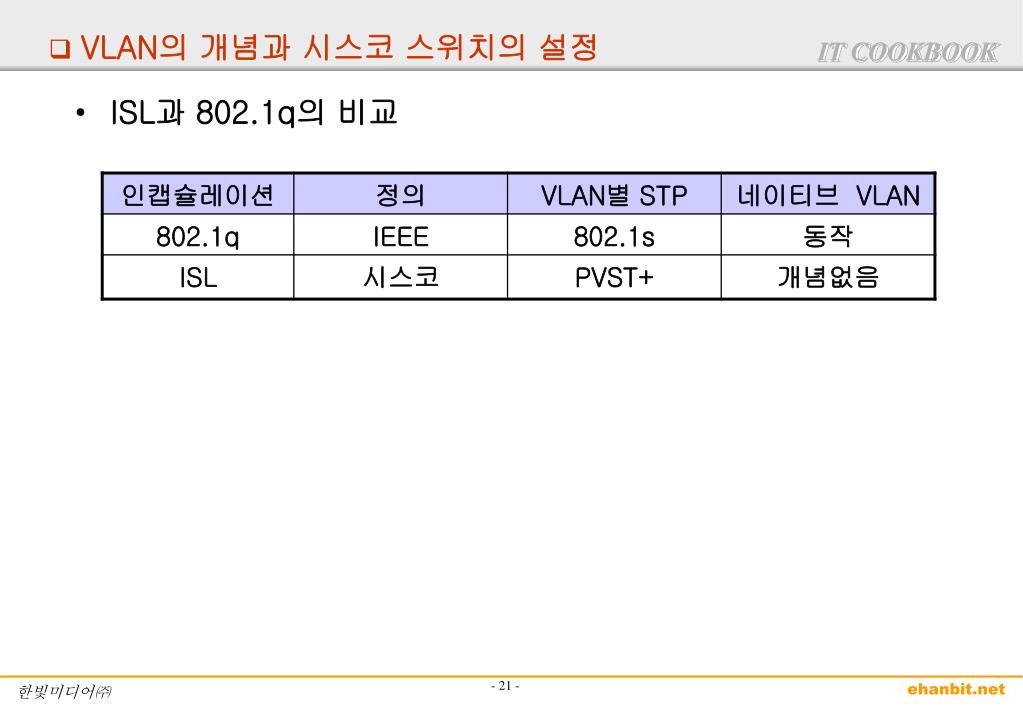

  • ISL과 802.1q의 비교


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

  • VTP

    • 시스코 스위치간의 VLAN 설정과 관련한 데이터를 주고받기 위해서 사용하는 프로토콜

    • 시스코 스위치 VTP의 3가지 모드

      • 서버(Server) 모드 : 기본 값

      • 클라이언트(Client) 모드

      • 트렌스페어런트(Transparent) 모드


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

  • VTP Pruning

    • 스위치는 모든 브로캐스트 트래픽을 모든 포트로 보내는데, 필요한 포트만 받도록, 나머지 포트의 브로드캐스트를 막아주는 기능


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

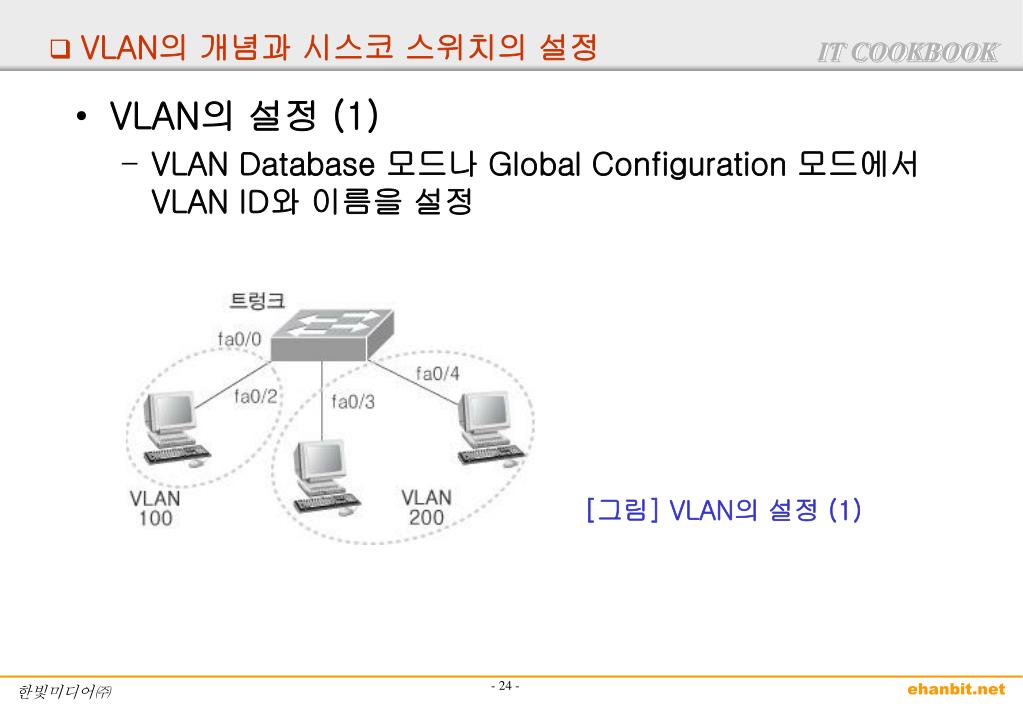

  • VLAN의 설정 (1)

    • VLAN Database 모드나 Global Configuration 모드에서 VLAN ID와 이름을 설정

[그림] VLAN의 설정 (1)


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

  • VLAN의 설정 (2)

    ① VLAN을 설정하기 위한 VLAN Database 모드로 들어간다.

    ② VTP 도메인 이름이 SCHOOL인 VTP 도메인을 설정한다.

    ③ VTP 패스워드를 c1sc0으로 설정한다(VTP 패스워드는 설정하지 않아도 된다. 단 설정할 경우 모든 스위치에 동일하게 설정해줘야 한다. VTP는 기본적으로 Server 모드이므로 추가적인 설정은 필요 없다).

    ④ VLAN 100을 설정하고, 이름을 teacher로 설정한다.

    ⑤ VLAN 200을 설정하고, 이름을 student로 설정한다.

    ⑥ VLAN Database 모드에서 빠져나온다.


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

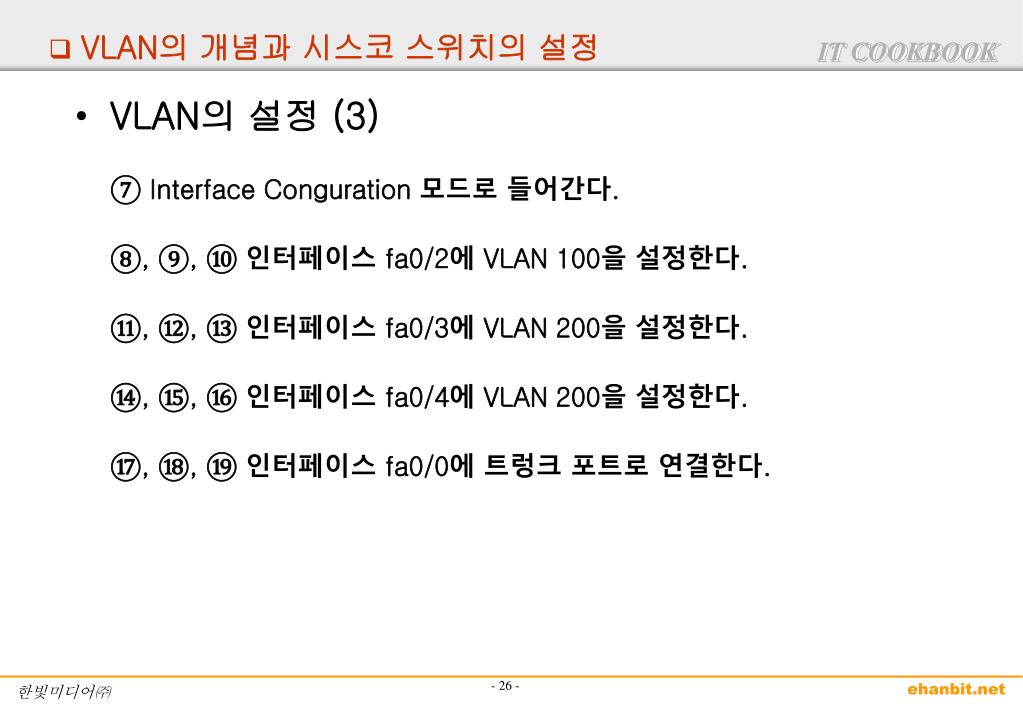

  • VLAN의 설정 (3)

    ⑦ Interface Conguration 모드로 들어간다.

    ⑧, ⑨, ⑩ 인터페이스 fa0/2에 VLAN 100을 설정한다.

    ⑪, ⑫, ⑬ 인터페이스 fa0/3에 VLAN 200을 설정한다.

    ⑭, ⑮, ⑯ 인터페이스 fa0/4에 VLAN 200을 설정한다.

    ⑰, ⑱, ⑲ 인터페이스 fa0/0에 트렁크 포트로 연결한다.


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

  • VLAN의 설정 (4)


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

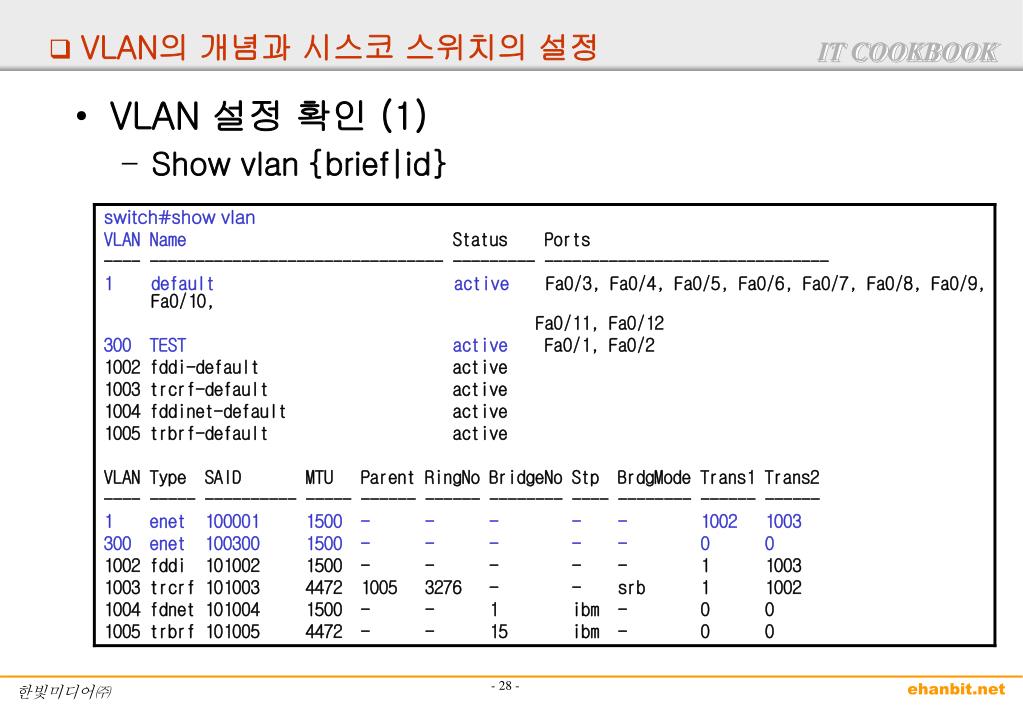

  • VLAN 설정 확인 (1)

    • Show vlan {brief|id}


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

  • VLAN 설정 확인 (2)

    • Show vlan brief


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN의 개념과 시스코 스위치의 설정

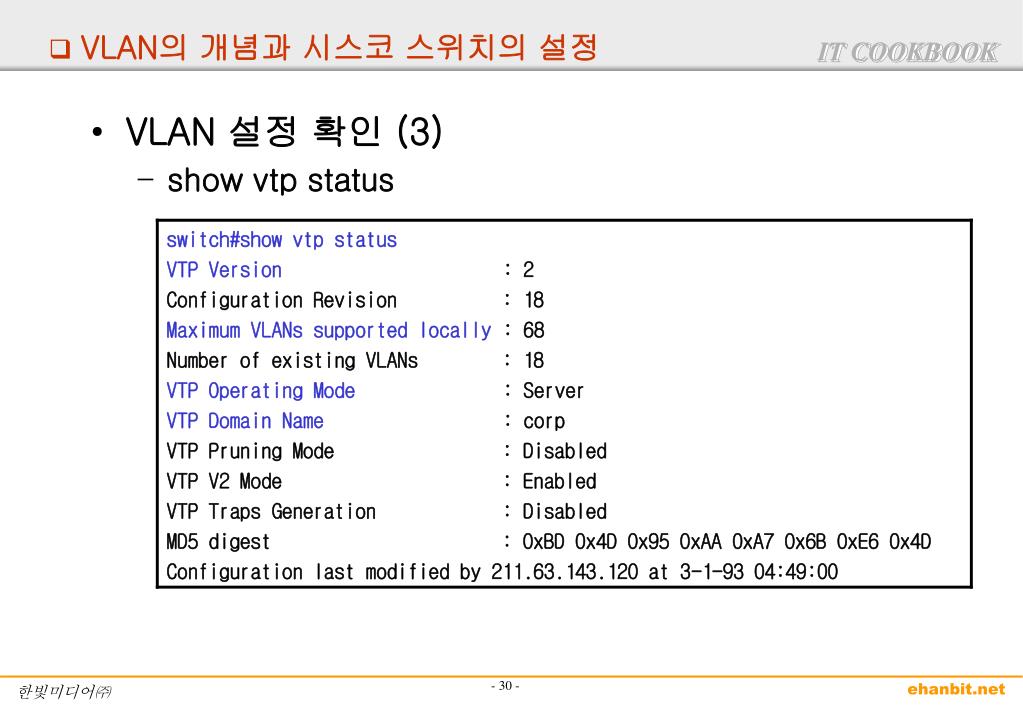

  • VLAN 설정 확인 (3)

    • show vtp status


Intro 640 821 icnd 640 811 ccna 640 801

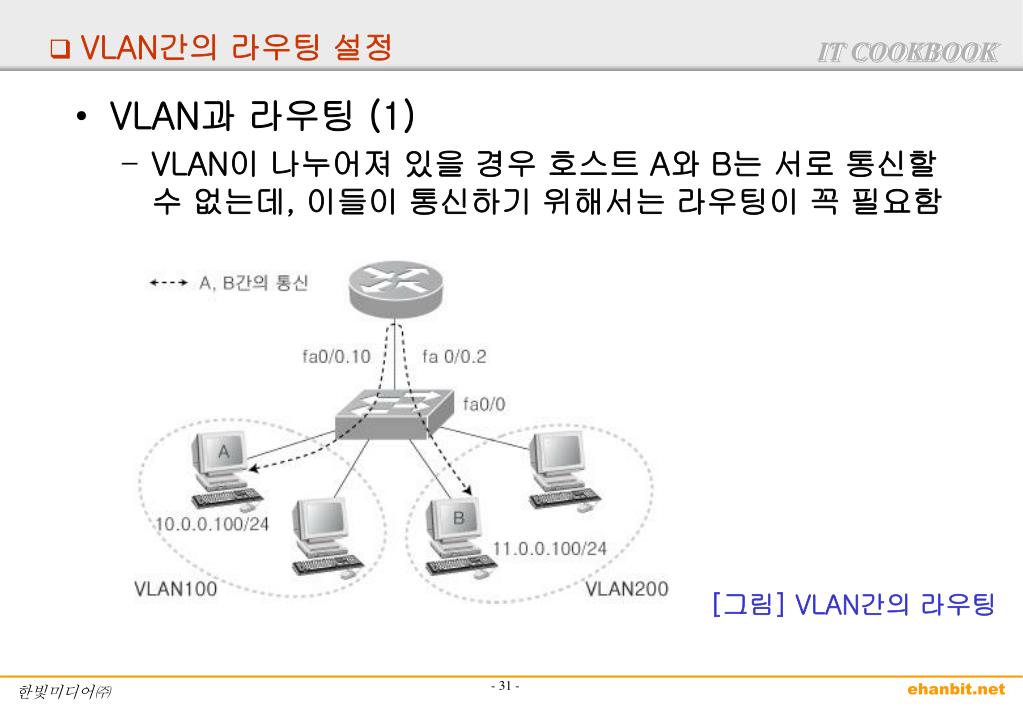

  • VLAN간의 라우팅 설정

  • VLAN과 라우팅 (1)

    • VLAN이 나누어져 있을 경우 호스트 A와 B는 서로 통신할 수 없는데, 이들이 통신하기 위해서는 라우팅이 꼭 필요함

[그림] VLAN간의 라우팅


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN간의 라우팅 설정

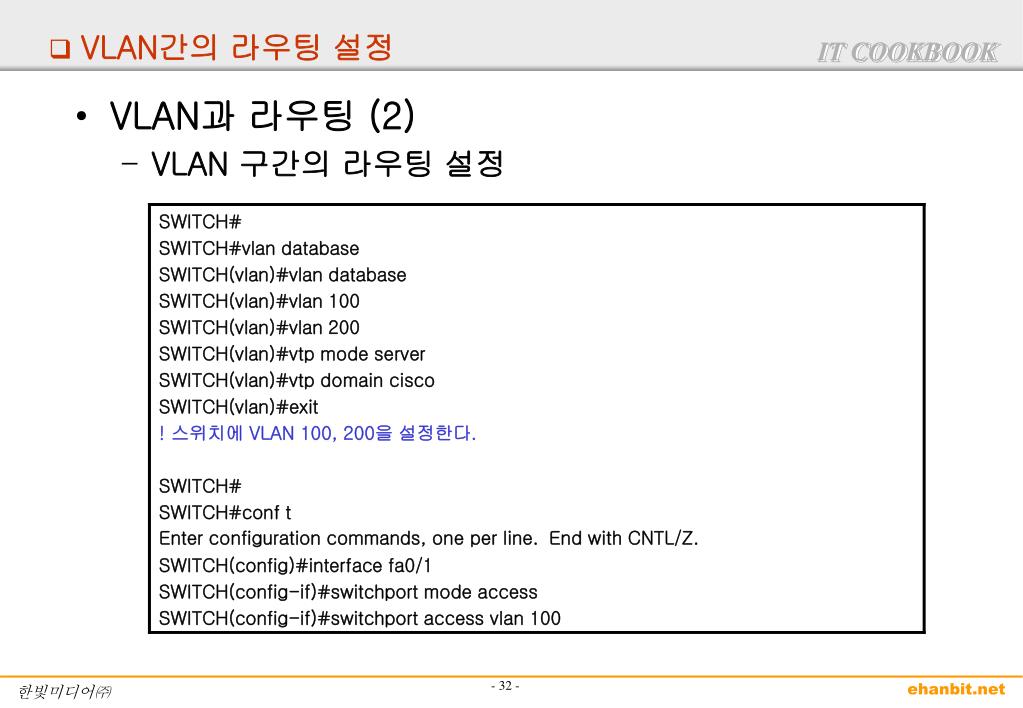

  • VLAN과 라우팅 (2)

    • VLAN 구간의 라우팅 설정


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN간의 라우팅 설정

  • VLAN과 라우팅 (3)


Intro 640 821 icnd 640 811 ccna 640 801

  • VLAN간의 라우팅 설정

  • VLAN과 라우팅 (4)


Intro 640 821 icnd 640 811 ccna 640 801
