Presentation Transcript


Магнитофотоника:управлять светом с помощью магнитного поля


Магнетизм и оптика:вечное сосуществование

Легенды об открытии магнетизма (magnet)

( ~1500 AD )

1. Пастух по имени «Magnes».

2. «Magnetes» -жители города «Magnesia»на Ближнем Востоке (область Греции).

Библия. Ветхий Завет

  • 1.В начале сотворил Бог небо и землю.

  • 2.Земля же была безвидна и пуста, и тьма над бездною, и Дух Божий носился над водою.

  • 3.И сказал Бог: да будет свет. И стал свет.

  • 4.И увидел Бог свет, что он хорош, и отделил Бог свет от тьмы.


В природе все магнитно, но кое-что магнитно больше, чем другое

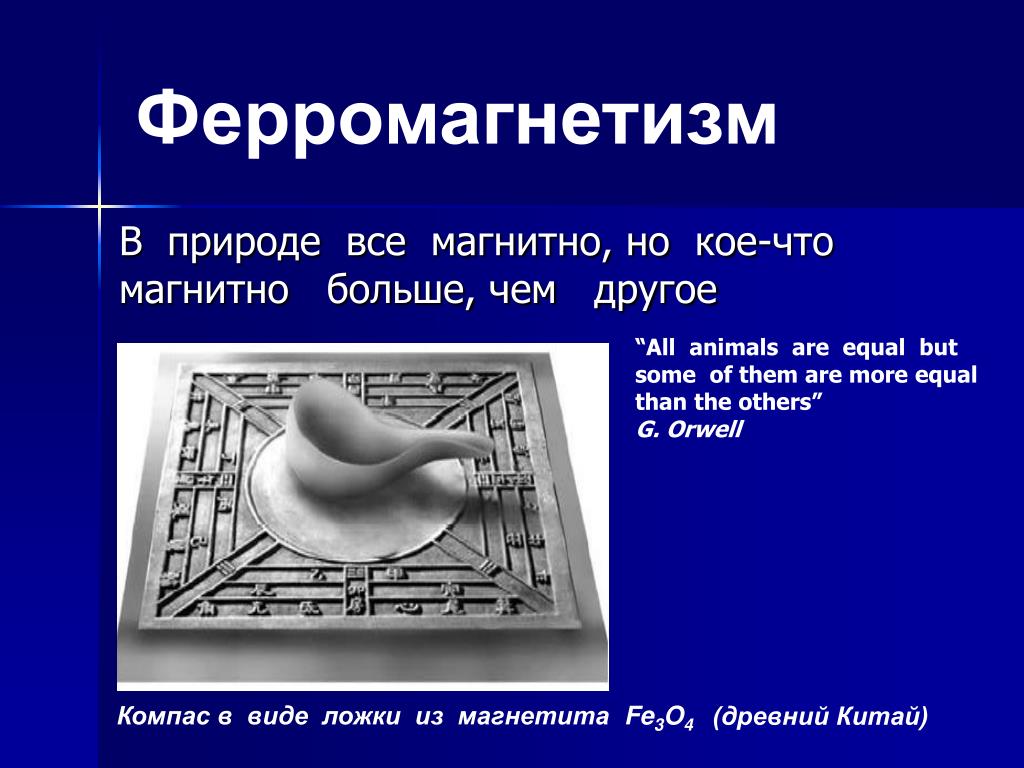

Ферромагнетизм

“All animals are equal but some of them are more equal than the others”

G. Orwell

Компас в виде ложки из магнетита Fe3O4

(древний Китай)


Великий экспериментатор Майкл Фарадей

1845 г.

М. Фарадей (M. Faraday) поставил эксперименты, доказавшие связь между оптикой и магнетизмом

Удивительно, что это произошло в то время, когда не было ясного понимания ни природы магнитных свойств, ни природы оптических явлений, и уравнения Максвелла еще не были сформулированы.


“Намагнитить” луч света

“Я уже давно придерживался мнения, что различные формы и силы материи настолько близки и родственны, что могут превращаться друг в друга. Это твердое убеждение побудило меня произвести много изысканий с целью открыть связь между светом и электричеством. Однако результаты оказались отрицательными…

Эти безуспешные изыскания не могли поколебать моего твердого убеждения, основанного на научных соображениях. Поэтому я недавно возобновил исследование на очень тонких и строгих началах, и в конце концов мне удалось намагнитить и наэлектризовать луч света, и осветить магнитную силовую линию.”


Эффект Фарадея


Магнитное круговое двулучепреломление


Визуализация магнитных доменов


Визуализация доменов


Окно прозрачности 1.2 – 5 мкм (α<1дБ/см)

F~ 0.02 °/мкм (λ=1.3 мкм)

F~ 0.5°/мкм (λ=1.3 мкм)

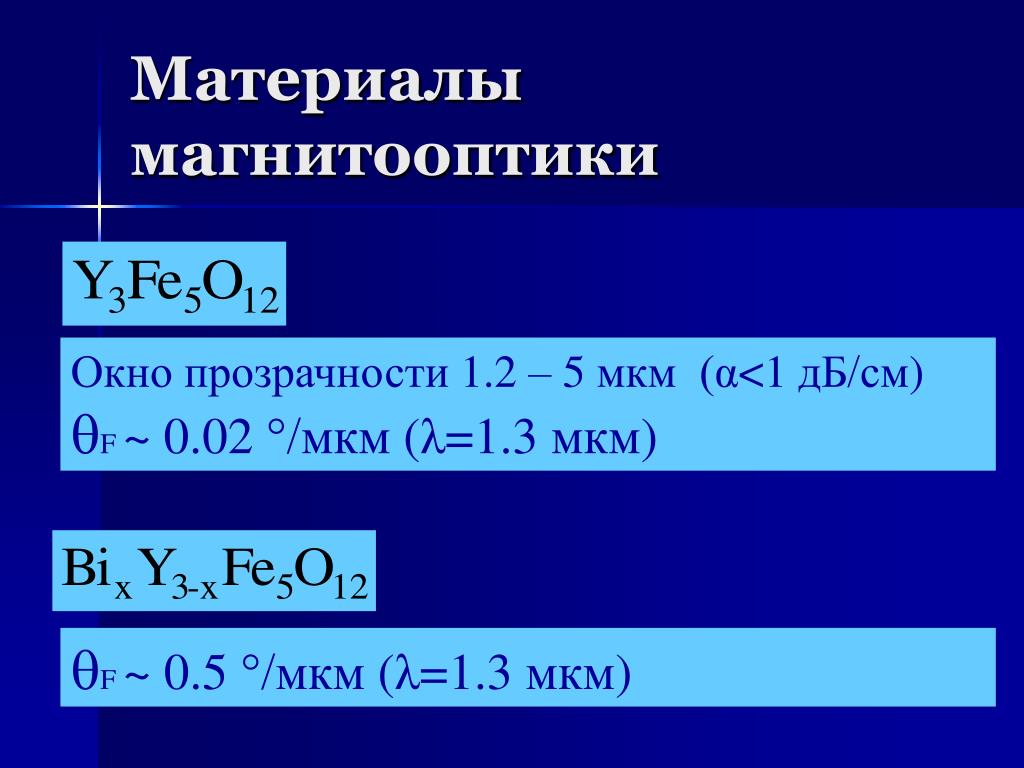

Материалы магнитооптики

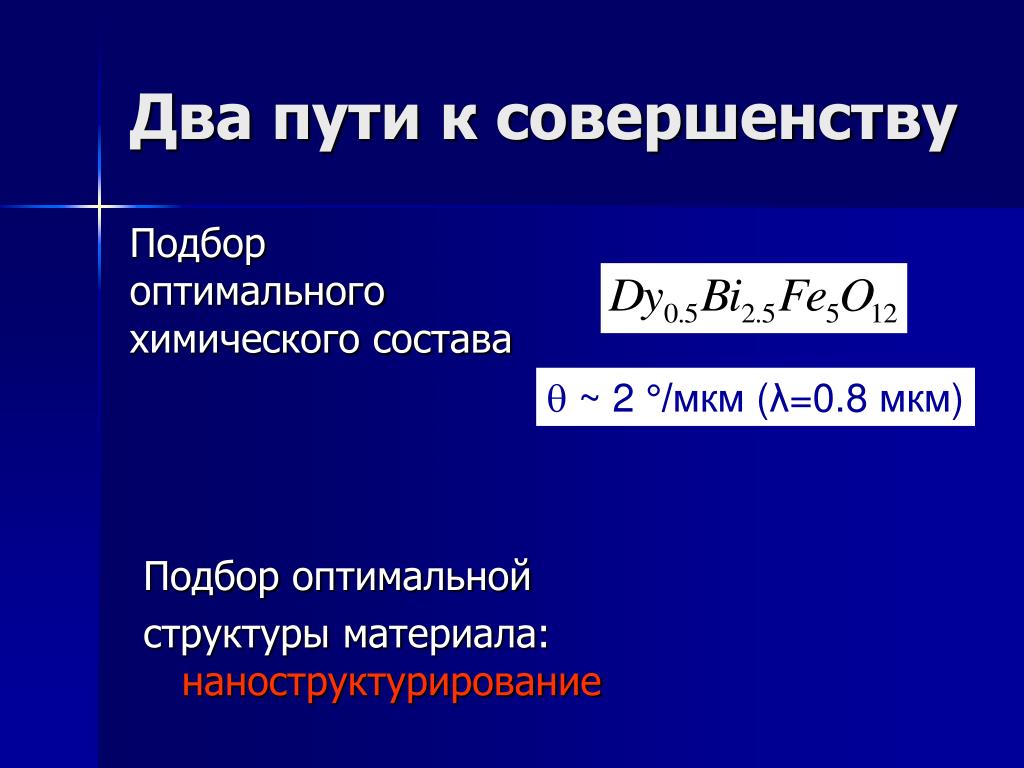

Два пути к совершенству

Подбор

оптимального

химического состава

 ~ 2 °/мкм (λ=0.8 мкм)

Подбороптимальной

структуры материала: наноструктурирование

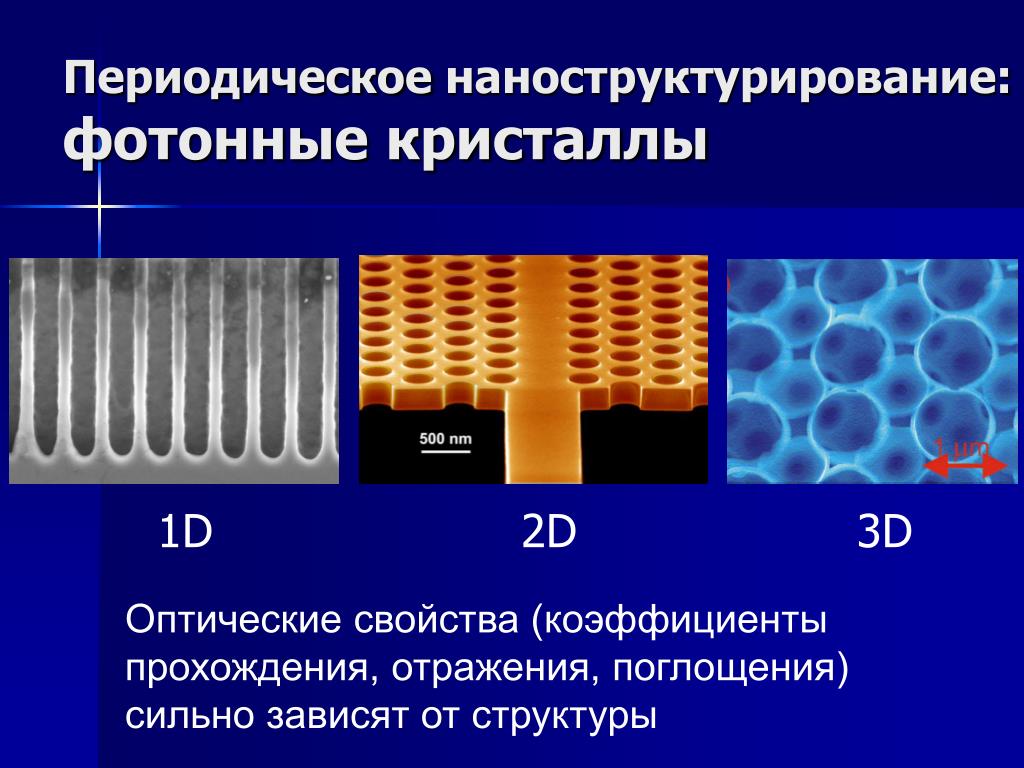

Периодическоенаноструктурирование:фотонные кристаллы

1D 2D 3D

Оптические свойства (коэффициенты прохождения, отражения, поглощения) сильно зависят от структуры

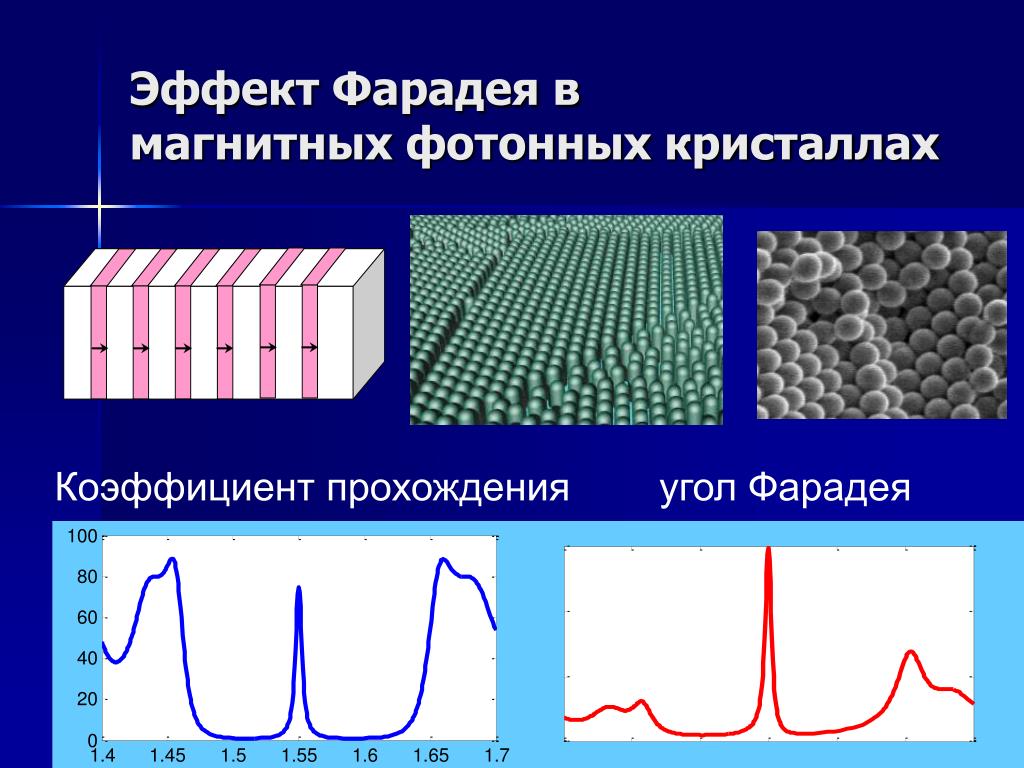

Эффект Фарадея в магнитных фотонных кристаллах

Коэффициент прохождения угол Фарадея

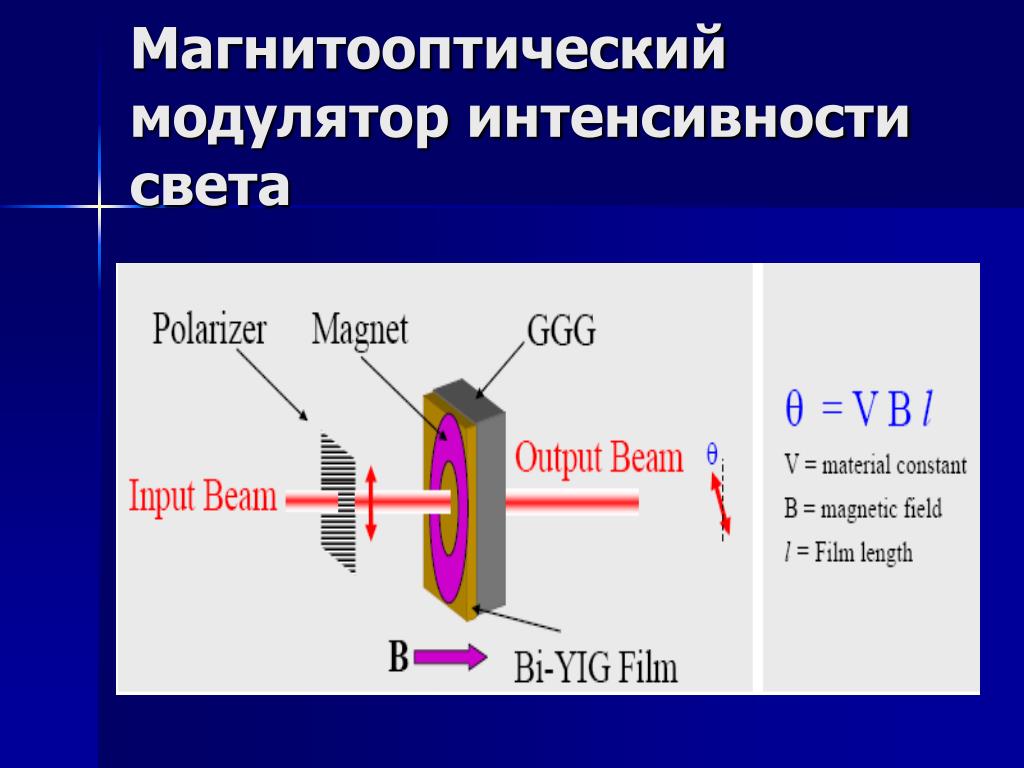

Магнитооптический модулятор интенсивности света

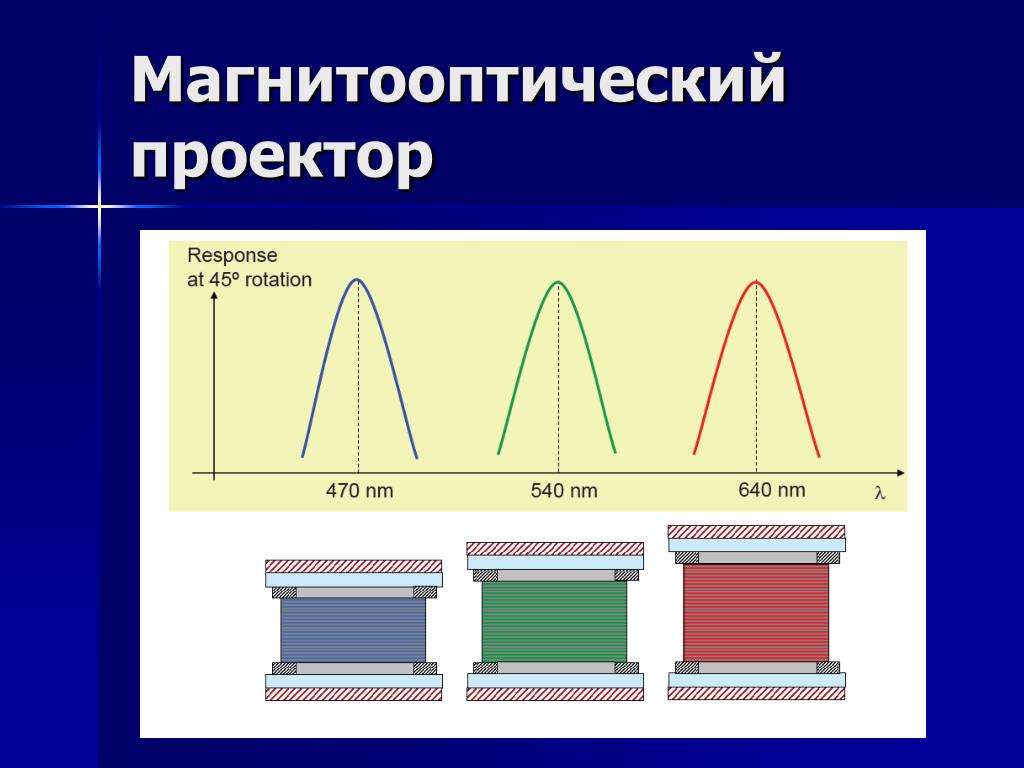

Магнитооптический проектор

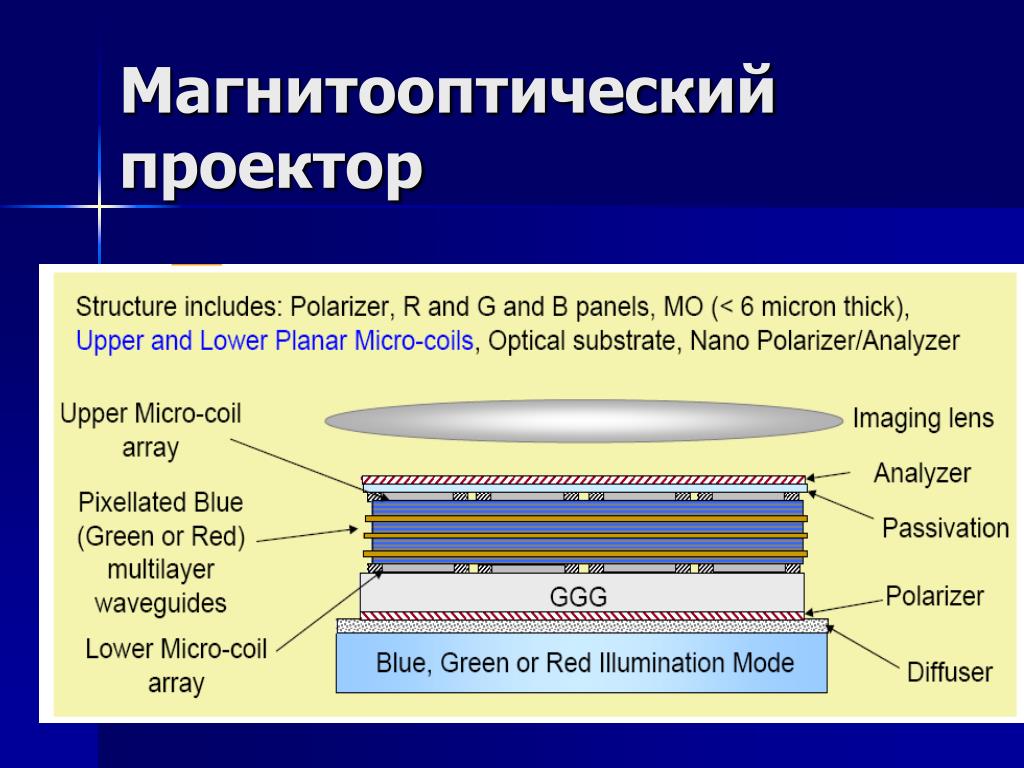

Магнитооптический проектор


Цветная электронная бумага: микросферы с магнитными фотонными кристаллами

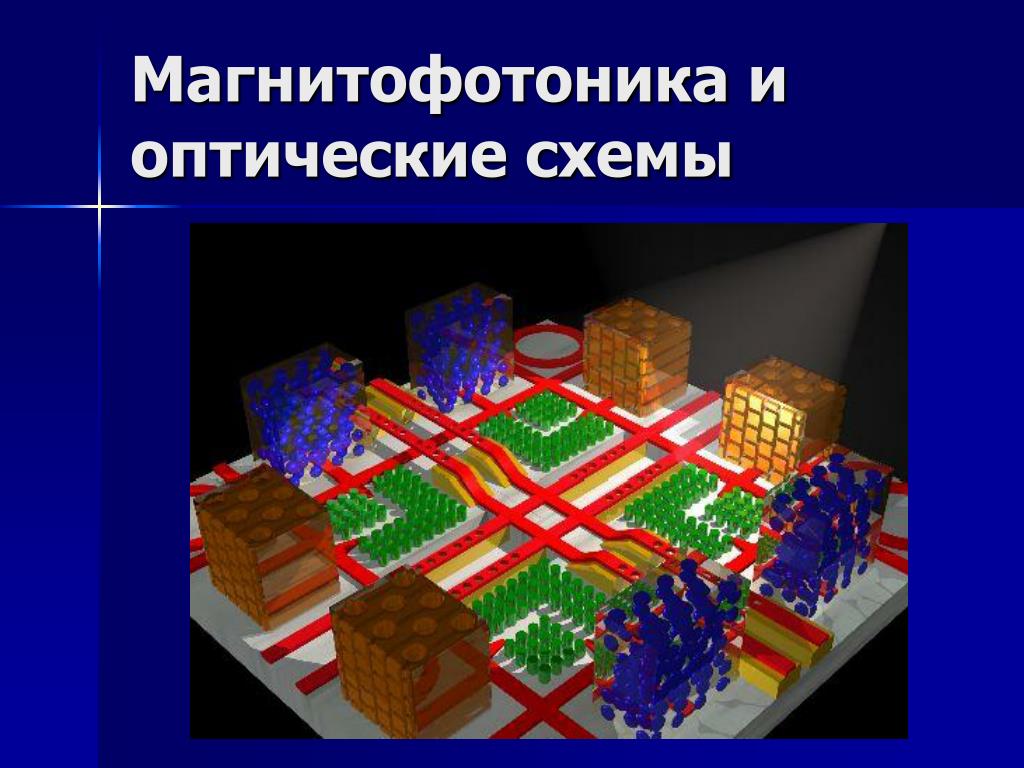

Магнитофотоникаи оптические схемы


Лаборатория магнитооптики наноразмерных материалов и фотонных кристаллов

Научный руководитель:

доц. Белотелов

Владимир Игоревич

[email protected]

к. 4-64


Эффект Фарадея в фотонных кристаллах:дефектная мода

Распределение поля
