  1. DEUST AMILOR Les Réseaux Informatiques Principales topologies Modèles en couches 2ème partie Laurent JEANPIERRE 2002 - 2003

  2. La structure physique • Gros câble jaune • Coaxial, 10Base5 • Topologie en Bus • 500m maxi • Postes espacés de n*2,5 m • Ajout à la volée • Pas d’interruption • Pas de retrait possible

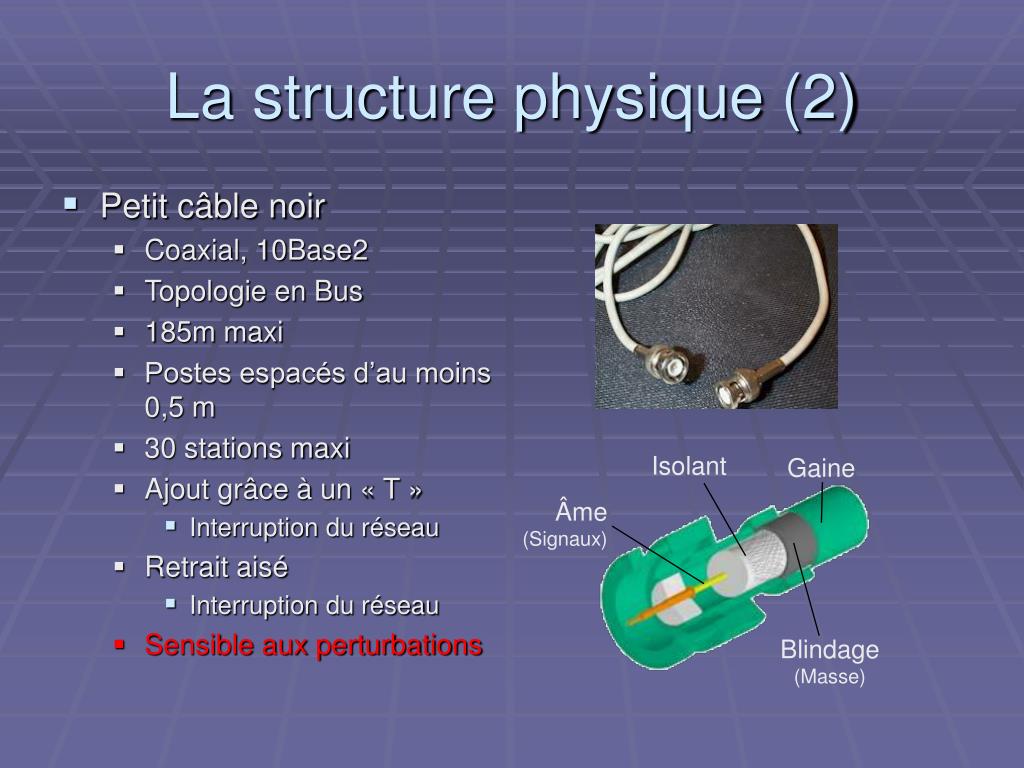

  3. La structure physique (2) • Petit câble noir • Coaxial, 10Base2 • Topologie en Bus • 185m maxi • Postes espacés d’au moins 0,5 m • 30 stations maxi • Ajout grâce à un « T » • Interruption du réseau • Retrait aisé • Interruption du réseau • Sensible aux perturbations Isolant Gaine Âme (Signaux) Blindage (Masse)

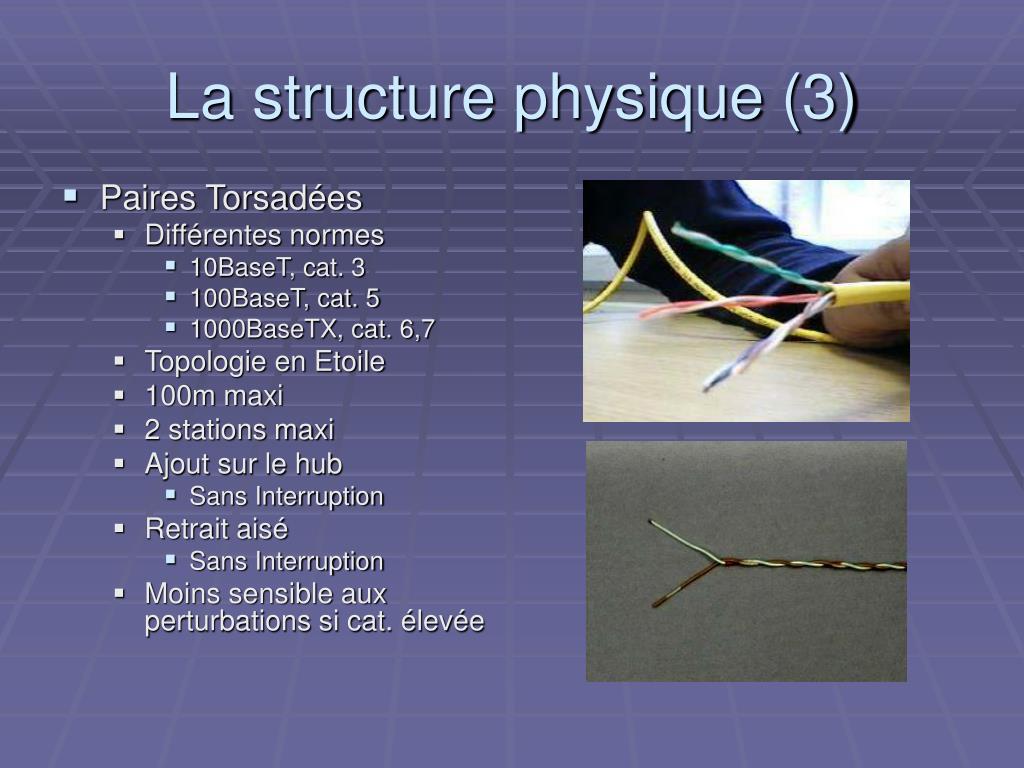

  4. La structure physique (3) • Paires Torsadées • Différentes normes • 10BaseT, cat. 3 • 100BaseT, cat. 5 • 1000BaseTX, cat. 6,7 • Topologie en Etoile • 100m maxi • 2 stations maxi • Ajout sur le hub • Sans Interruption • Retrait aisé • Sans Interruption • Moins sensible aux perturbations si cat. élevée

  5. La structure physique (4) • Fibre Optique • Câble rond, xxxBaseYY • Topologie en BUS/Etoile • 1,5 km maxi • Transciever à chaque extrémité • Ajout sur une étoile optique • Sans Interruption • Ajout sur un bus • Interruption du réseau • Insensible aux bruits électromagnétiques Cœur Tube Renfort Gaine extérieure

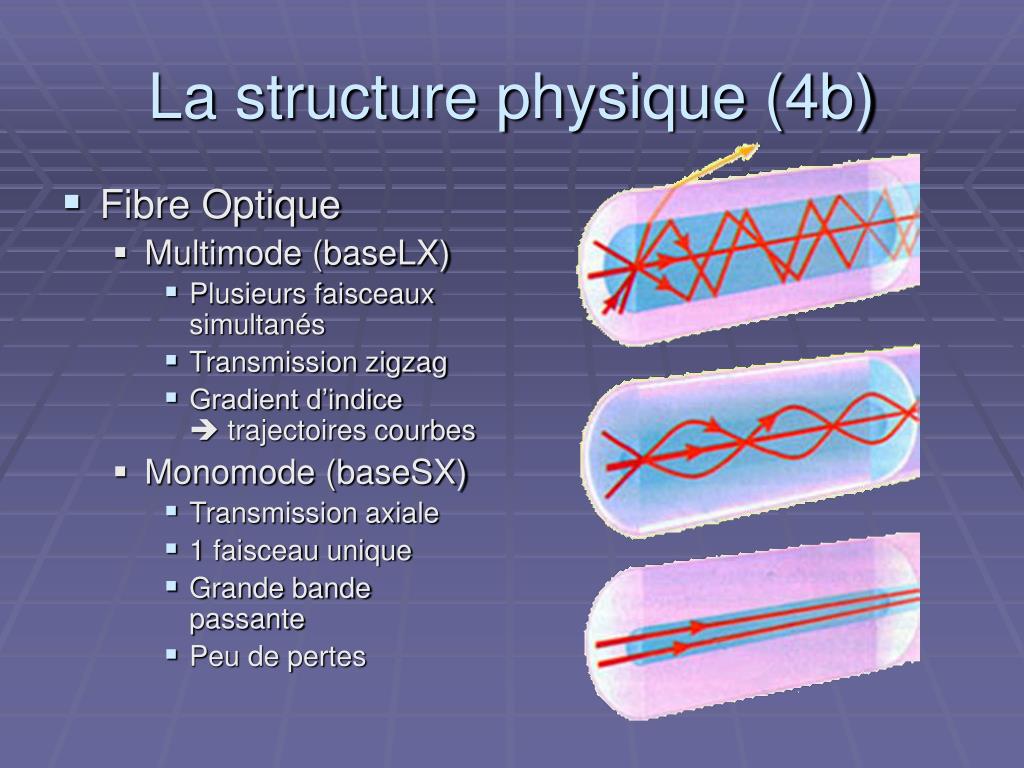

  6. La structure physique (4b) • Fibre Optique • Multimode (baseLX) • Plusieurs faisceaux simultanés • Transmission zigzag • Gradient d’indice trajectoires courbes • Monomode (baseSX) • Transmission axiale • 1 faisceau unique • Grande bande passante • Peu de pertes

  7. La structure physique (4c) • Fibre Optique • Tubée Libre • Gros tube rigide • Plusieurs fibres • Tubée serrée • Fibre renforcée (kevlar) • Fibre gainée (plastique) • Manipulation ! • Jonc rainuré • Gros câble flexible • Structure hélicoïdale • Dispositif de sortie

  8. La structure physique (5) • Sans fil • Faisceau hertzien • Quelques km • 2  30 Mb/s • Perturbations ! • Courbure terrestre ! • Radio • 30 m  quelques km •  11 Mb/s • Loi stricte • Norme IEEE 802.11

  9. La structure physique (5b) • Sans fil • Satellites • Géostationnaire • 36000 km • 150 Mb/s • 1s aller-retour ! • Orbite moyenne • 5000 km • 10  40 Kb/s • 0,2s aller-retour • Orbite basse • 250  600 km •  150 Mb/s • 0,1s aller-retour

  10. La structure physique (5c) • Sans fil • Infrarouge • Quelques mètres • À vue • Quelques kb/s • Laser • À vue • Portée raisonnable • Plusieurs Mb/s • Point à point • Alignement !

  11. Alias Rôle selon la norme ISO 1 2 3 4 5 6 7 Retour sur le modèle OSI Physique Connexion au réseau Liaison de données Transfert local Correction d’erreurs Réseau Routage, contrôle de flux Transport Transfert de bout en bout Session Outils synchro, gestion disque Présentation Mise en forme des informations Application Interprétation des données

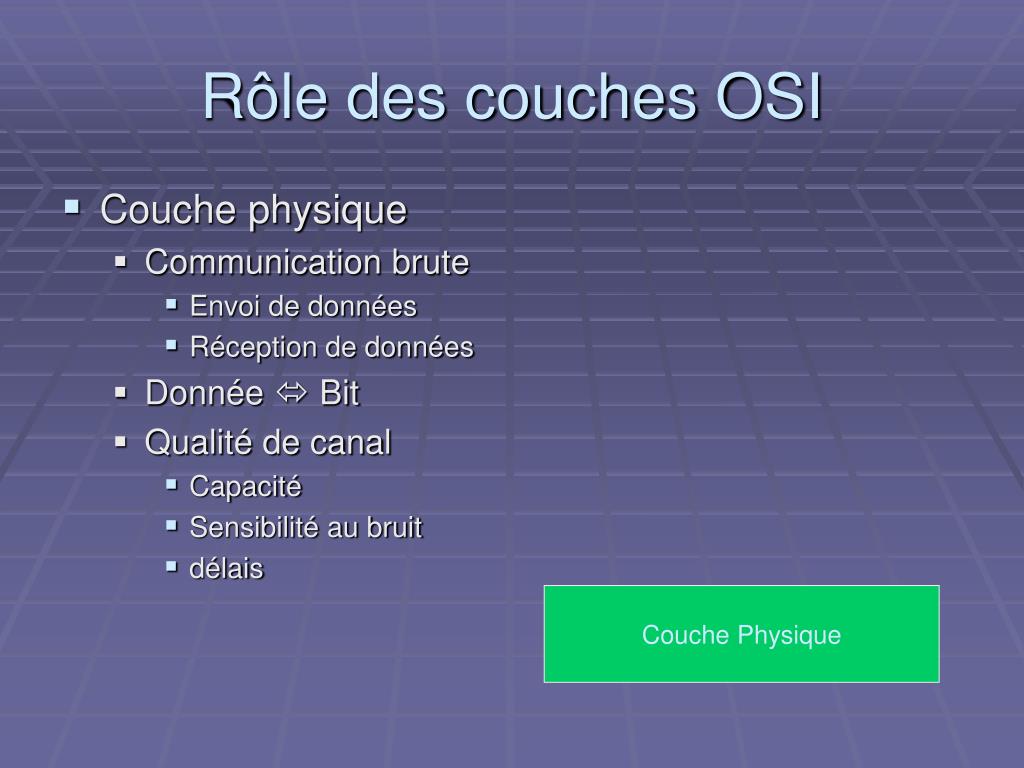

  12. Rôle des couches OSI • Couche physique • Communication brute • Envoi de données • Réception de données • Donnée  Bit • Qualité de canal • Capacité • Sensibilité au bruit • délais Couche Physique

  13. Rôle des couches OSI (2) • Couche liaison de données • Allocation du canal • Données  Trame • Trame  bits  trame • Adressage physique • Qui est concerné ? • Gestion des erreurs • Détection ? • Correction ? LLC MAC Couche Physique

  14. Rôle des couches OSI (3) • Couche réseau • Couche abstraite • Donnée  Paquet • 2 modes • Connecté • X25 • Non connecté • IP • Inter réseaux • Routage • Fragmentation Réseau LLC MAC Couche Physique

  15. Rôle des couches OSI (4) • Couche transport • Communication de bout en bout • Abstraction de la structure du réseau • Donnée  Message • Multiplexage • 1 machine n services • 1 servicen machines Transport Réseau LLC MAC Couche Physique

  16. Rôle des couches OSI (4b) • Couche transport • TCP • Connecté • Messages remis dans le bon ordre • Aucun message perdu • Aucun message abîmé • UDP • Non connecté • Rapide • Aucune garantie Transport Réseau LLC MAC Couche Physique

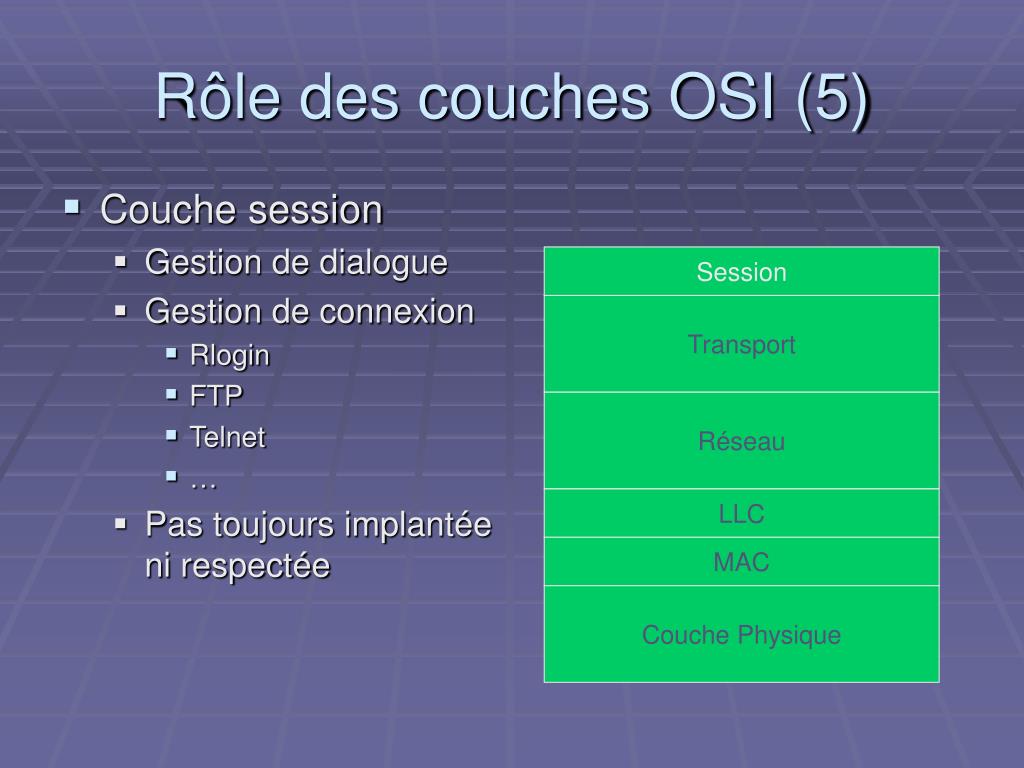

  17. Rôle des couches OSI (5) • Couche session • Gestion de dialogue • Gestion de connexion • Rlogin • FTP • Telnet • … • Pas toujours implantée ni respectée Session Transport Réseau LLC MAC Couche Physique

  18. Rôle des couches OSI (6) • Couche présentation • Abstraction des données • Standards différents • ASCII • EBCDIC • … • Machines différentes • Little Endian • Big Endian • Compression Présentation Session Transport Réseau LLC MAC Couche Physique

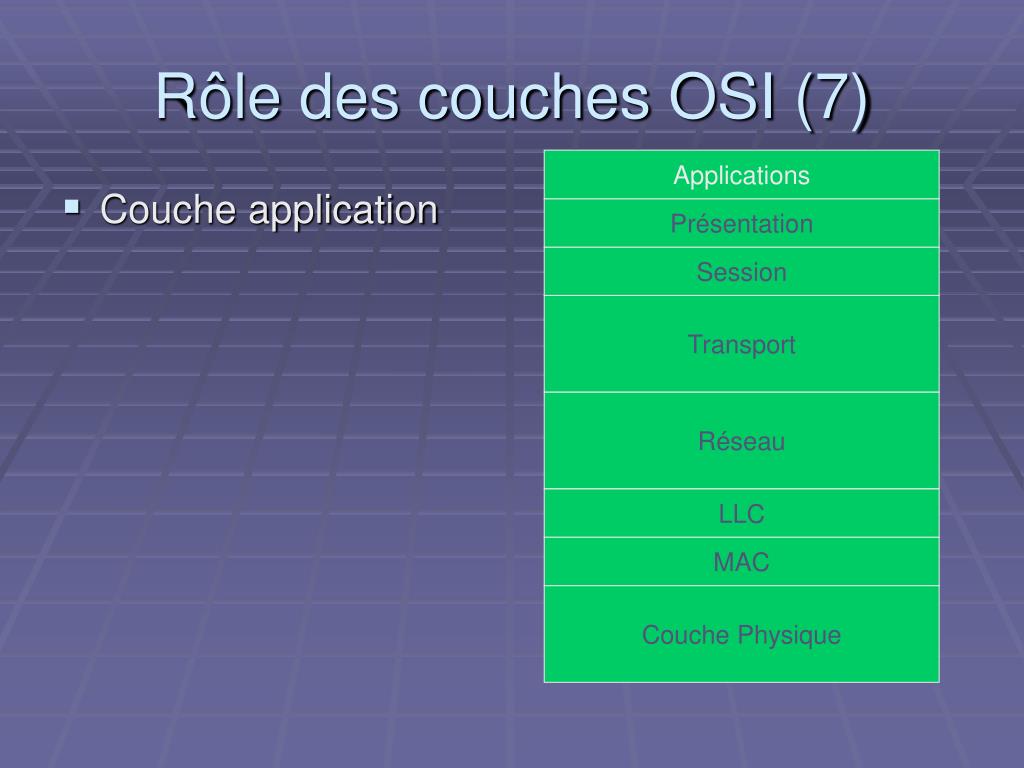

  19. Rôle des couches OSI (7) Applications • Couche application Présentation Session Transport Réseau LLC MAC Couche Physique
