Les methodes electrochimiques d analyse

LES METHODES ELECTROCHIMIQUES D’ANALYSE


Introduction

Introduction

Les méthodes électrochimiques sont basées sur des réactions d’oxydoréductions

qui sont le siège d’un échange d’électrons entre l’oxydant et le réducteur


Avantages

Avantages

  • Ces méthodes sont appliquées dans les dosages chimiques quantitatifs.

  • Le point d’équivalence est beaucoup plus facile à déterminer.

  • Il apparaît souvent comme un point singulier de la courbe.

  • Les courbes i(E) étant des demi-droites, le point d’équivalence est déterminé de façon asymptotique

  • La possibilité de travailler avec des concentrations faibles

  • La possibilité de travailler en présence d’autres espèces (non électroactives)…


Plan de l tude

Plan de l’étude

  • Courbes intensité potentiel

  • La potentiométrie à intensité nulle

  • La potentiométrie à courant imposé

  • L’ampérométrie

  • Prévision des courbes de dosage


Courbes i f e montage

Electrode de référence

V

A

Electrode indicatrice

i = 0

Contre électrode ou auxiliaire

Courbes i=f(E) Montage


Les methodes electrochimiques d analyse

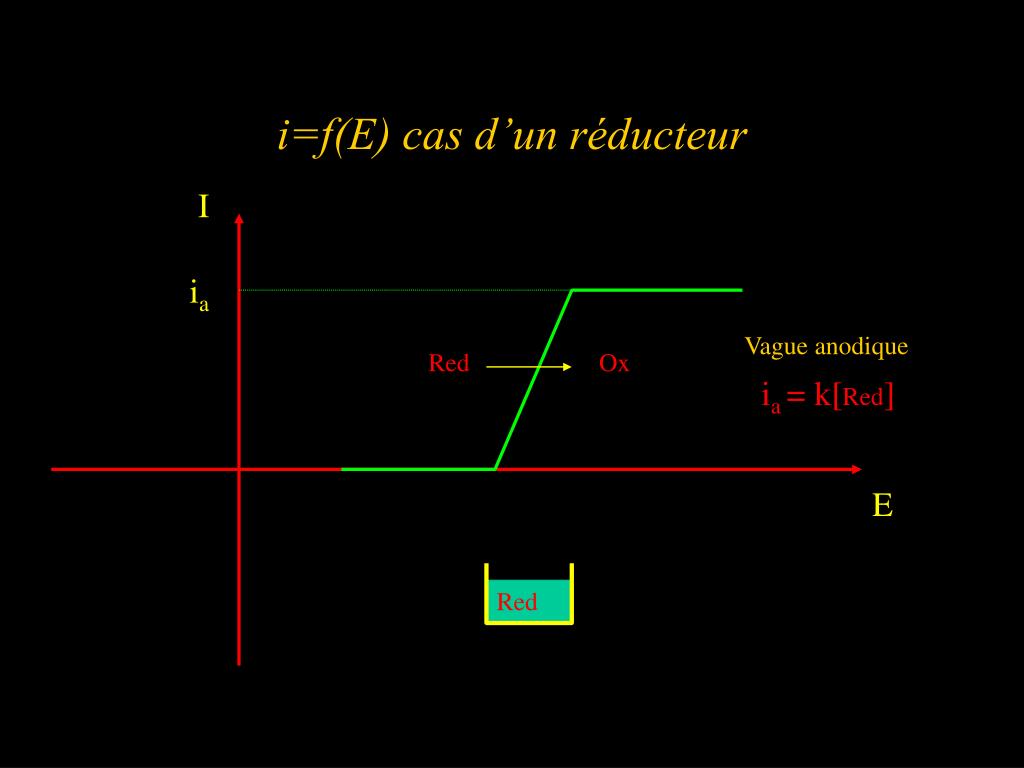

i=f(E) cas d’un réducteur

I

ia

Vague anodique

Red

Ox

ia = k[Red]

E

Red


I f e cas d un oxydant

Ox

i=f(E) cas d’un oxydant

I

E

Red

Ox

Vague cathodique

ic

ic = k[ox]


I f e pr sence de plusieurs esp ces

Ce4+

Fe2+

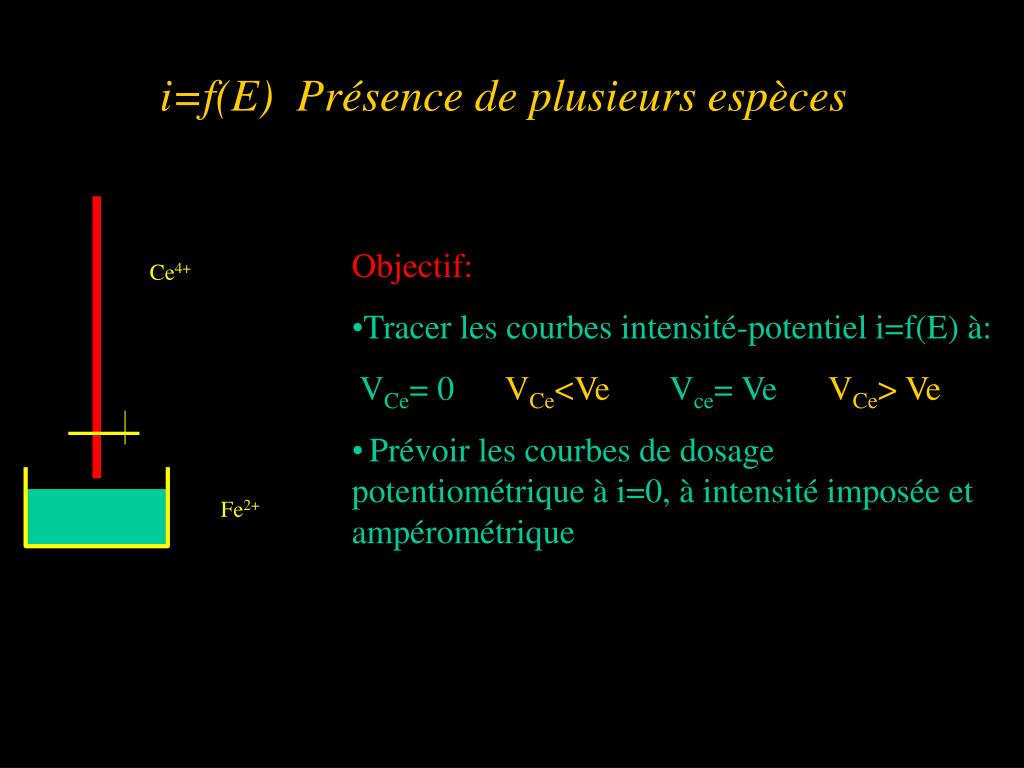

i=f(E) Présence de plusieurs espèces

  • Objectif:

  • Tracer les courbes intensité-potentiel i=f(E) à:

  • VCe= 0 VCe<Ve Vce= Ve VCe> Ve

  • Prévoir les courbes de dosage potentiométrique à i=0, à intensité imposée et ampérométrique


Tableau pr liminaire

Tableau préliminaire

Fe2+

Fe2+

Ce3+

Ce3+

Ce3+

Fe3+

Fe3+

Fe3+

Ce4+

i(anodique)

i(anodique)

i(anodique)

i(anodique)

i(cathodique)

i(cathodique)

i(cathodique)


Les methodes electrochimiques d analyse

Courbes intensité potentiel

I

V=0

Ce4+

V<Ve

Fe2+

Fe3+

V=Ve

V>Ve

Ce3+

Ce4+

E1

Fe2+

E

E2

Ce3+

Ce4+

Fe2+

Fe3+


La potentiom trie courant nul

La potentiométrie à courant nul

Potentiométrie classique

Montage:

Potentiomètre

mV

Electrode indicatrice

Electrode de référence


La potentiom trie courant nul1

E

E

V

V

La potentiométrie à courant nul

Méthode préconisée pour les systèmes rapides

Electrodes de références:CalomelSulfate mercureux

Electrodes indicatrices:Pt Ag Ag-Hg

Forme des courbes:

Ve

ou


La potentiom trie intensit nulle

La potentiométrie à intensité nulle

  • Technique:

    • Agitation continue et constante

    • Serrer les points autour du point d’équivalence (important pour déterminer le volume équivalent)


La potentiom trie courant impos

Marche arrêt

Voltmètre

Electrodes

mA

Réglage de i

La potentiométrie à courant imposé

Montage:

Boite de polarisation

mV


La potentiom trie courant impos1

E

V

E

V

La potentiométrie à courant imposé

Deux types de montage:

Avec une électrode de référence et une indicatrice:Préconisé surtout pour les systèmes lents (au moins un des deux)

Type de courbe:

Avec deux électrode indicatrices:Type de courbe:

Ve

Remarque:En présence de deux électrodes identiqueson parle de bipotentiométrie

Ve


La potentiom trie tension impos e amp rom trie

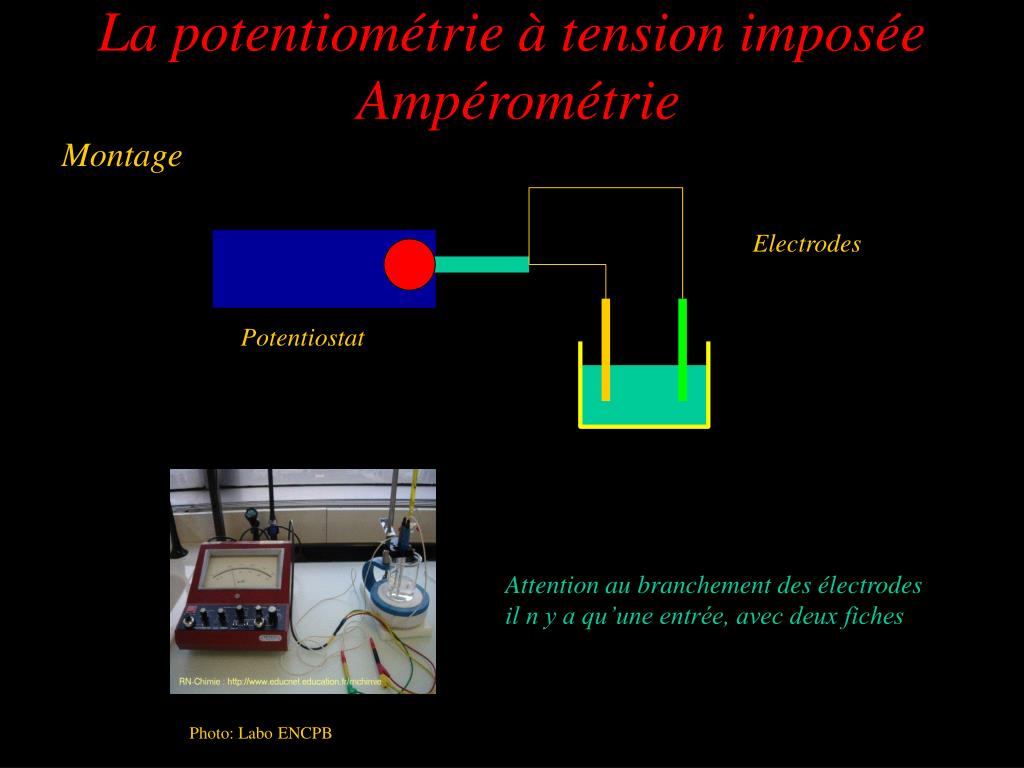

La potentiométrie à tension imposéeAmpérométrie

Montage

Electrodes

Potentiostat

Attention au branchement des électrodesil n y a qu’une entrée, avec deux fiches

Photo: Labo ENCPB


La potentiom trie tension impos e amp rom trie1

La potentiométrie à tension imposéeAmpérométrie

Potentiostat

Allumer l’appareil

Choix du calibre

Fixer le tension

Echelle de graduations

stand-by

Calibre

Photos: Labo ENCPB


La potentiom trie tension impos e amp rom trie2

i

i

i

i

V

V

V

V

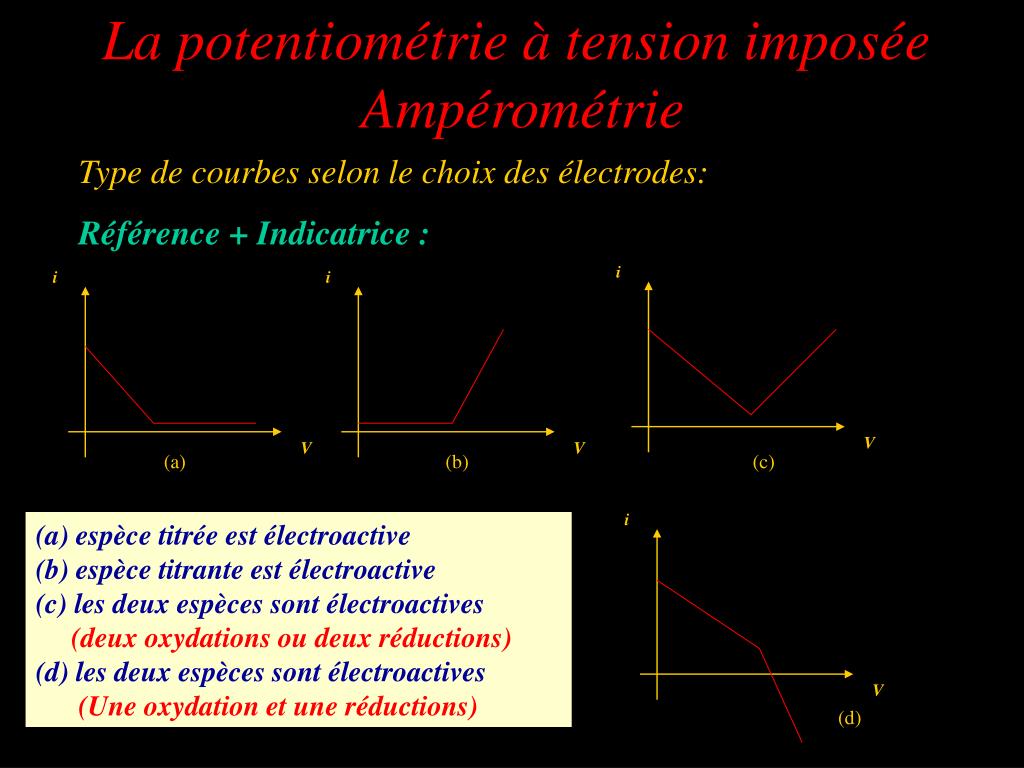

La potentiométrie à tension imposéeAmpérométrie

Type de courbes selon le choix des électrodes:

Référence + Indicatrice :

(a)

(b)

(c)

(a) espèce titrée est électroactive(b) espèce titrante est électroactive(c) les deux espèces sont électroactives(deux oxydations ou deux réductions)(d) les deux espèces sont électroactives(Une oxydation et une réductions)

(d)


Les methodes electrochimiques d analyse

i

i

i

V

V

V

La potentiométrie à tension imposéeAmpérométrie

Type de courbes selon le choix des électrodes:

Indicatrice + Indicatrice :

(a)

(b)

(c)

  • espèce titrée : système rapide

  • espèce titrante : système lent

  • (b) espèce titrante : système rapide

  • espèce titrée : système lent

  • (c) les deux espèces : systèmes rapides


Les methodes electrochimiques d analyse

E

E

V

V

Prévision des courbes de dosage

Potentiomètrie à courant nul:

L’électrode indicatrice prend le potentiel du couple en solution

ou


Les methodes electrochimiques d analyse

i

E

Prévision des courbes de dosage

Ampérométrei:

Référence + Indicatrice: i=K[espèce électroactive]

E

V

E=cte


Les methodes electrochimiques d analyse

i

E

 E

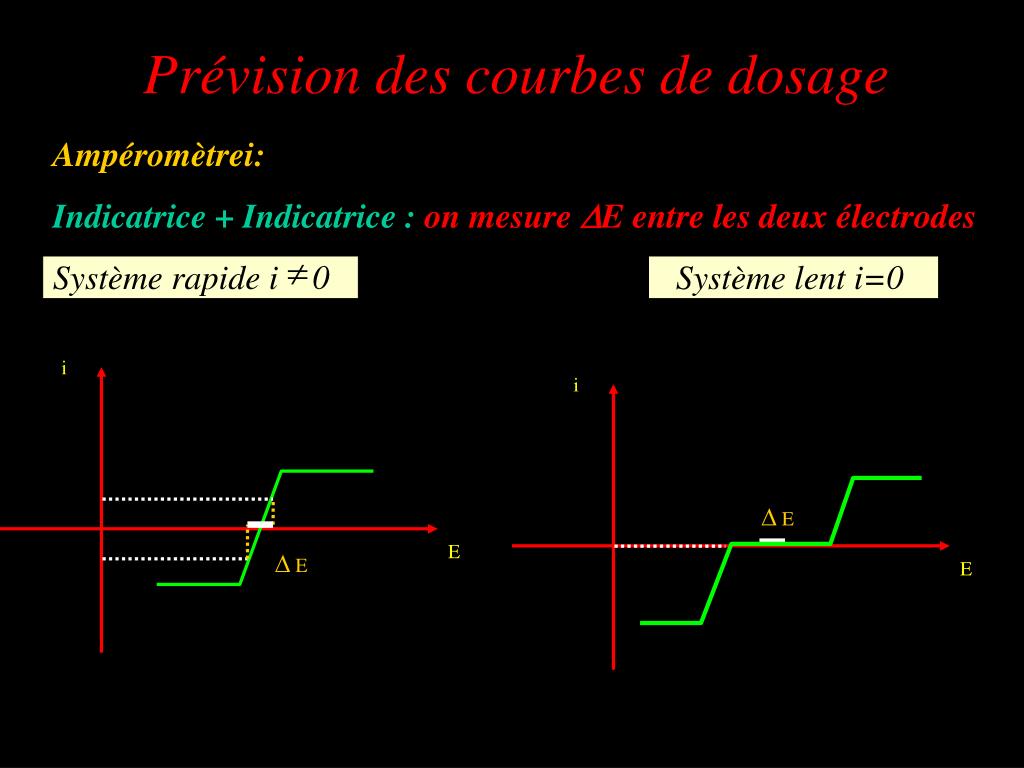

Prévision des courbes de dosage

Ampéromètrei:

Indicatrice + Indicatrice : on mesure DE entre les deux électrodes

Système rapide i 0Système lent i=0

i

 E

E


Les methodes electrochimiques d analyse

i

i

i

V

V

V

Prévision des courbes de dosage

Ampéromètrie:

Indicatrice + Indicatrice : on mesure DE entre les deux électrodes

Système rapide i><0Système lent i=0

(a)

(b)

(c)

  • espèce titrée : système rapide

  • espèce titrante : système lent

  • (b) espèce titrante : système rapide

  • espèce titrée : système lent

  • (c) les deux espèces : systèmes rapides


Les methodes electrochimiques d analyse

E

E

V

V

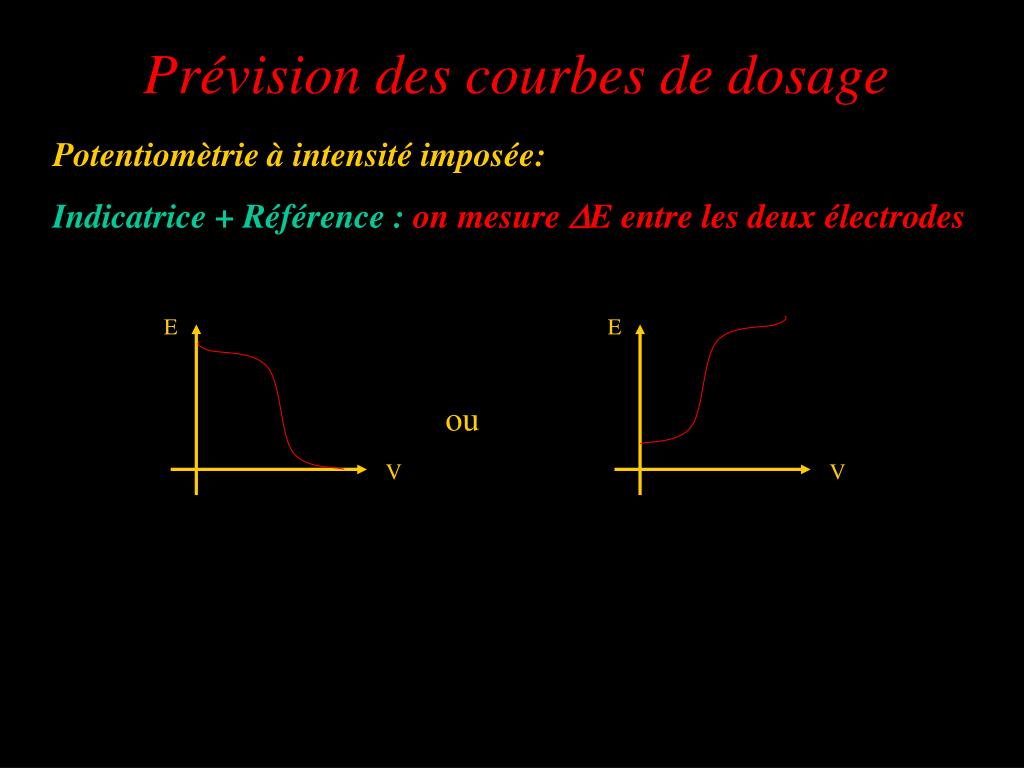

Prévision des courbes de dosage

Potentiomètrie à intensité imposée:

Indicatrice + Référence : on mesure DE entre les deux électrodes

Système rapide i><0Système lent i=0

ou


Les methodes electrochimiques d analyse

E

V

Prévision des courbes de dosage

Potentiomètrie à intensité imposée:

Indicatrice + Indicatrice: On mesure DE entre les deux électrodes

Système rapide i><0Système lent i=0

Le potentiel est le même sur chaque électrode avant et après l’équivalence ce qui donne E = 0. Par contre à l’équivalence les potentiels sont différents ce qui explique le saut de E

Remarque:En présence de deux électrodes identiqueson parle de biampérométrie
