KONDENSATOR • Kondensator to element elektroniczny, który składa się z co najmniej dwóch równoległych płytek wykonanych z materiału przewodzącego prąd elektryczny. Płytki oddzielone są dielektrykiem (izolatorem), którym może być papier, tworzywo sztuczne, ceramika, powietrze).

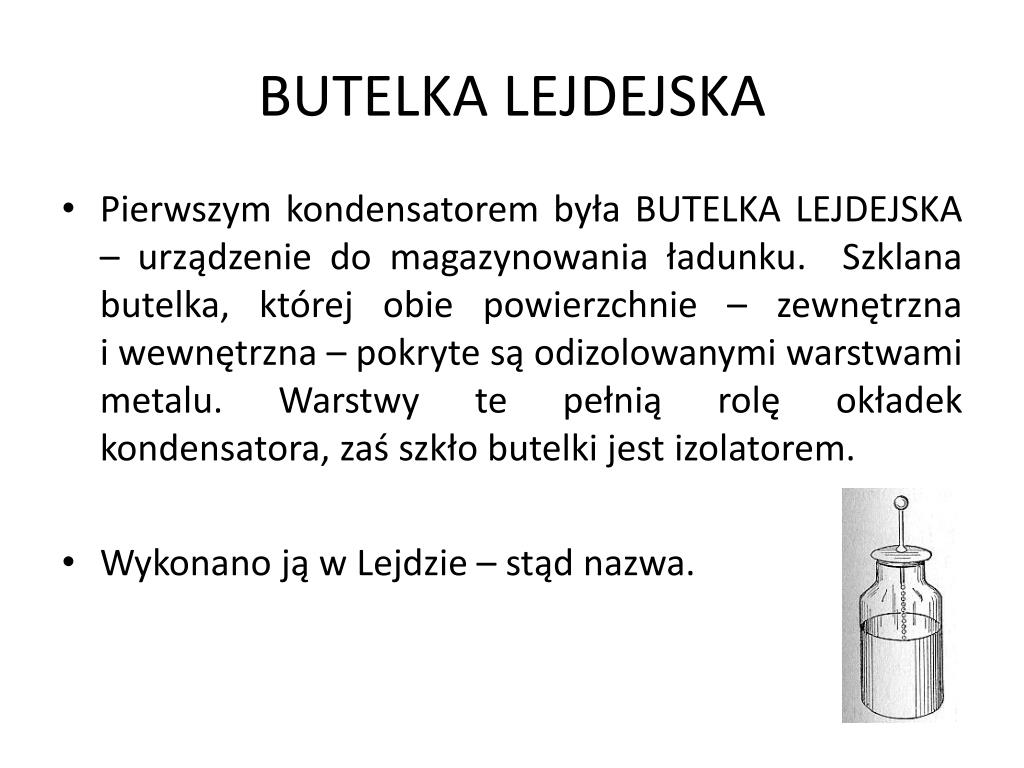

BUTELKA LEJDEJSKA • Pierwszym kondensatorem była BUTELKA LEJDEJSKA – urządzenie do magazynowania ładunku. Szklana butelka, której obie powierzchnie – zewnętrzna i wewnętrzna – pokryte są odizolowanymi warstwami metalu. Warstwy te pełnią rolę okładek kondensatora, zaś szkło butelki jest izolatorem. • Wykonano ją w Lejdzie – stąd nazwa.

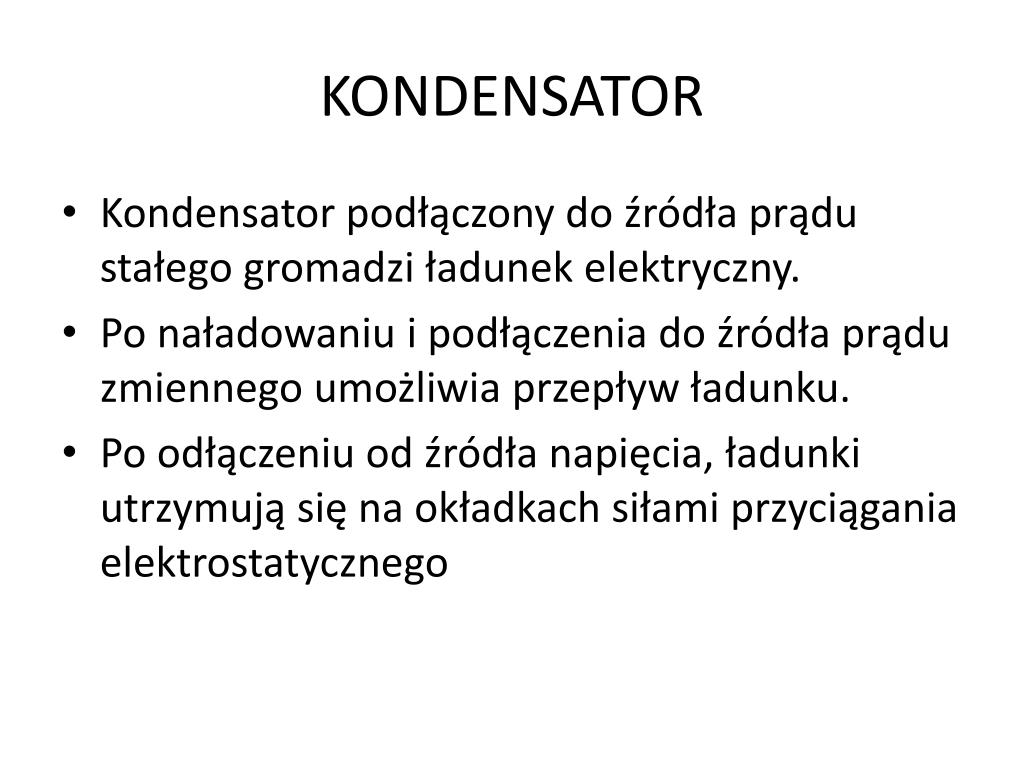

KONDENSATOR • Kondensator podłączony do źródła prądu stałego gromadzi ładunek elektryczny. • Po naładowaniu i podłączenia do źródła prądu zmiennego umożliwia przepływ ładunku. • Po odłączeniu od źródła napięcia, ładunki utrzymują się na okładkach siłami przyciągania elektrostatycznego

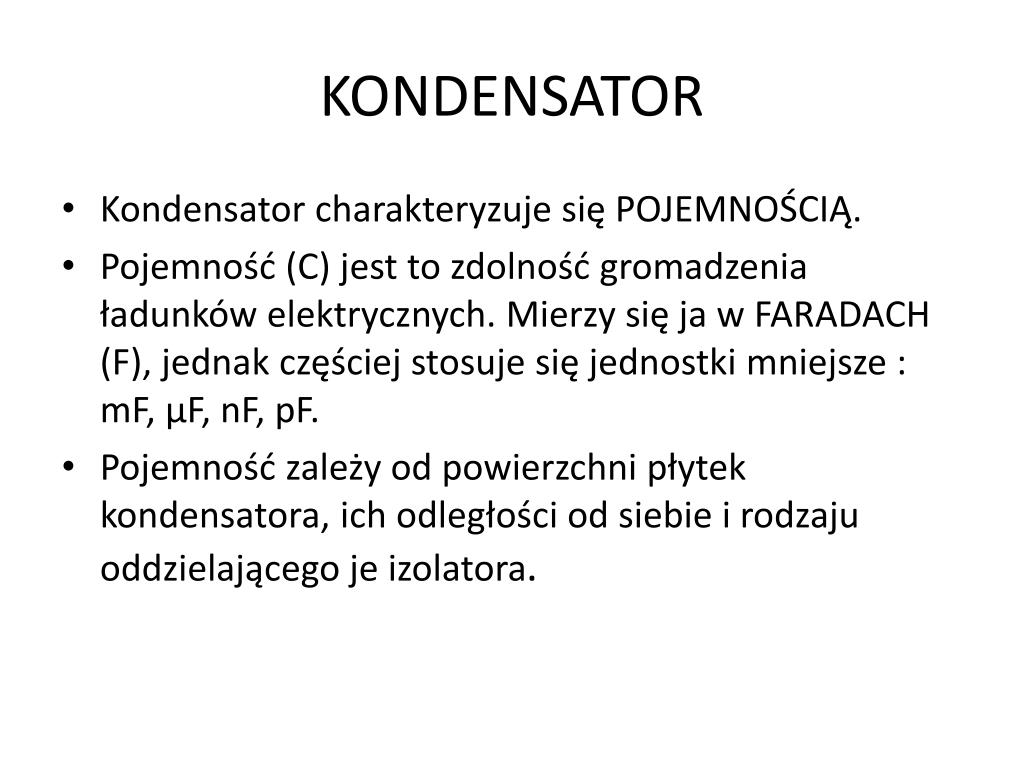

KONDENSATOR • Kondensator charakteryzuje się POJEMNOŚCIĄ. • Pojemność (C) jest to zdolność gromadzenia ładunków elektrycznych. Mierzy się ja w FARADACH (F), jednak częściej stosuje się jednostki mniejsze : mF, μF, nF, pF. • Pojemność zależy od powierzchni płytek kondensatora, ich odległości od siebie i rodzaju oddzielającego je izolatora.
POJEMNOŚĆ KONDENSATORA • Pojemność kondensatora: C- pojemność kondensatora [F) Q- ładunek zgromadzony na okładce [C] U – napięcie między okładkami[V]
RODZAJE KONDENSATORÓW • Można wyróżnić następujące rodzaje kondensatorów: • elektrolityczne (w ich skład wchodzi elektrolit) • o stałej pojemności • o zmiennej pojemności

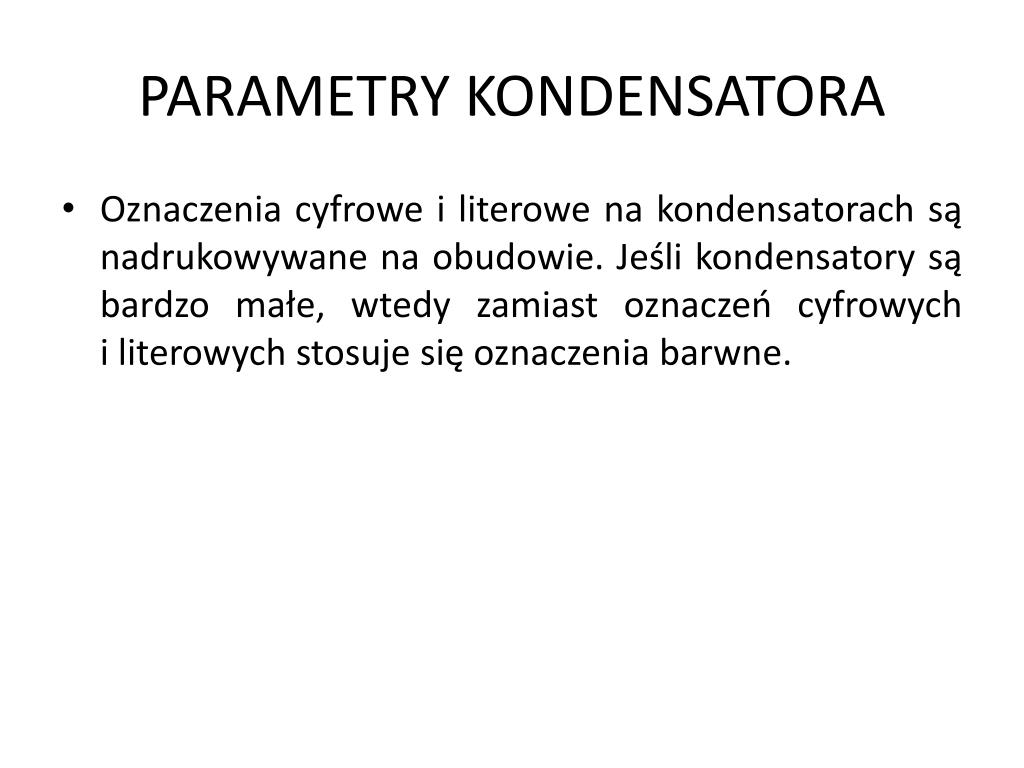

PARAMETRY KONDENSATORA • Oznaczenia cyfrowe i literowe na kondensatorach są nadrukowywane na obudowie. Jeśli kondensatory są bardzo małe, wtedy zamiast oznaczeń cyfrowych i literowych stosuje się oznaczenia barwne.

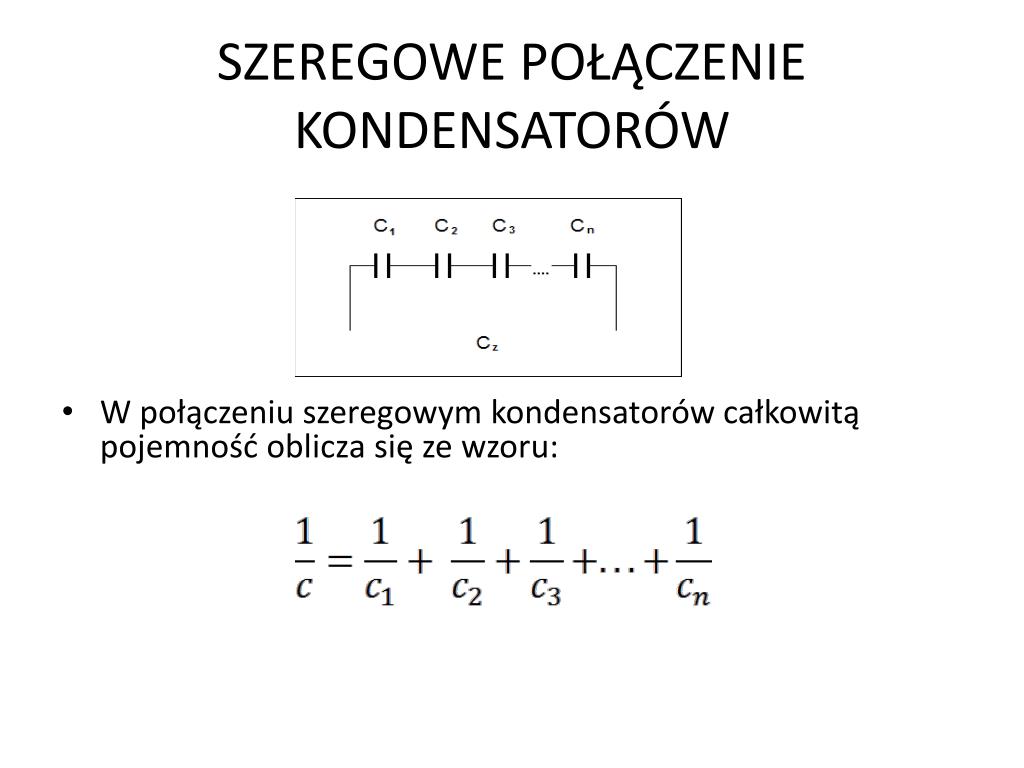

SZEREGOWE POŁĄCZENIE KONDENSATORÓW • W połączeniu szeregowym kondensatorów całkowitą pojemność oblicza się ze wzoru:
RÓWNOLEGŁE POŁĄCZENIA KONDENSATORÓW • W połączeniu równoległym kondensatorów pojemność całkowita jest sumą pojemności wszystkich kondensatorów. • Przy połączeniu równoległym kondensatorów, na każdym kondensatorze jest takie samo napięcie – napięcie źródła.

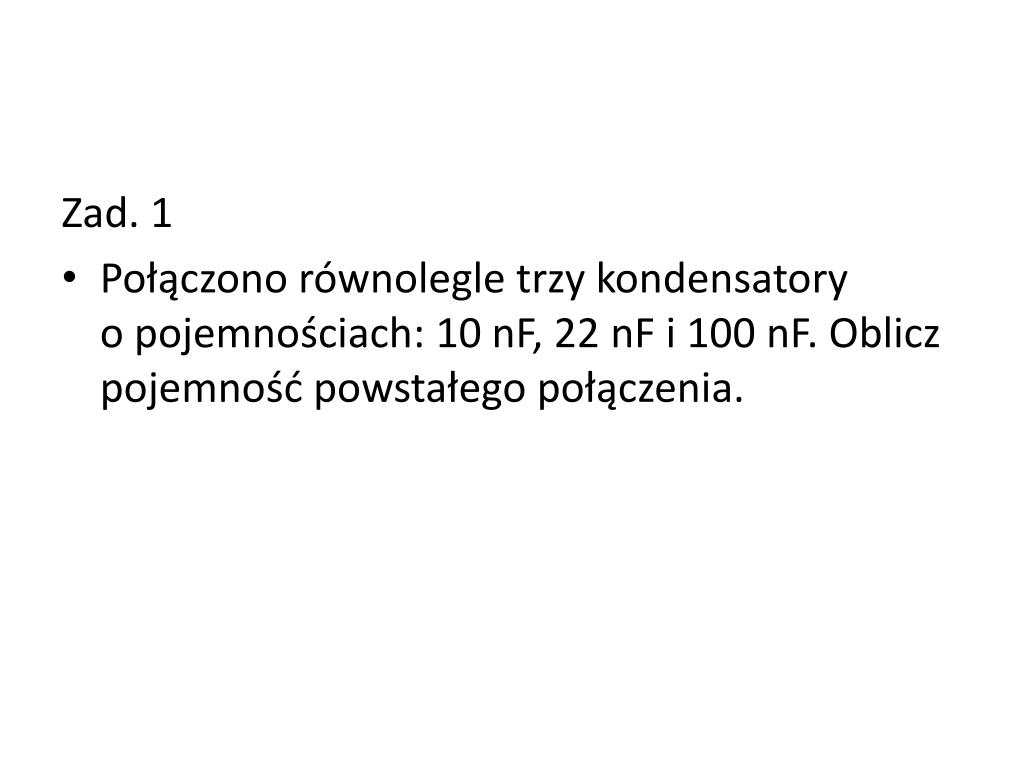

Zad. 1 • Połączono równolegle trzy kondensatory o pojemnościach: 10 nF, 22 nF i 100 nF. Oblicz pojemność powstałego połączenia.

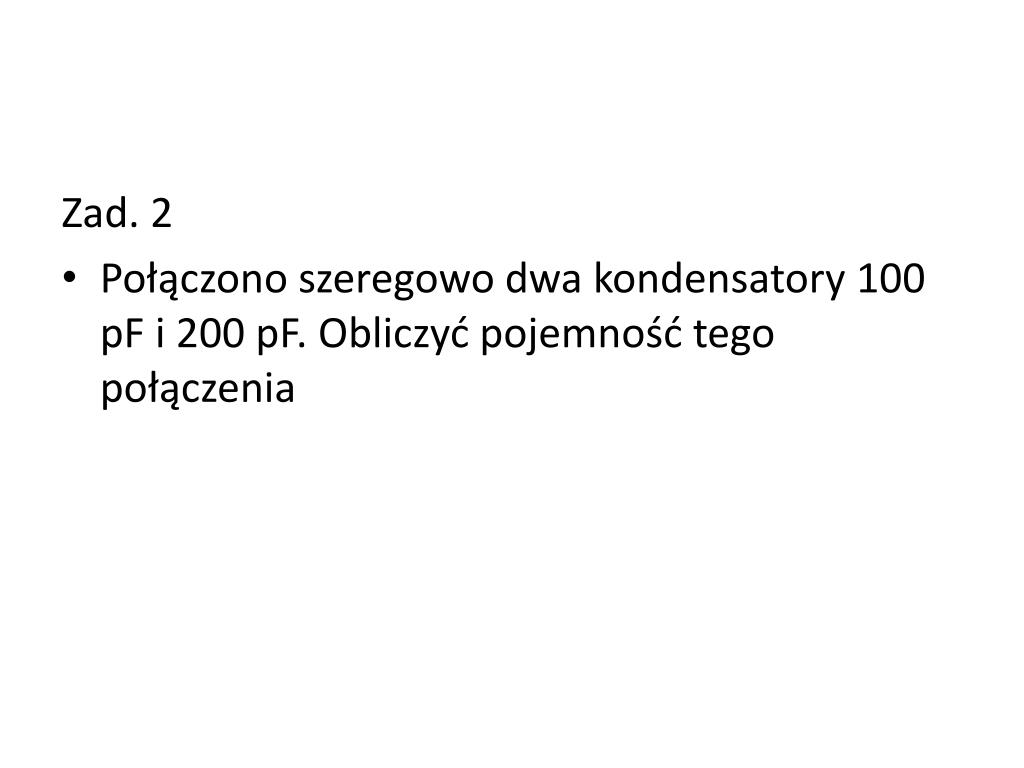

Zad. 2 • Połączono szeregowo dwa kondensatory 100 pF i 200 pF. Obliczyć pojemność tego połączenia
Zad. 3 • Na okładkach kondensatora zgromadzony jest ładunek 3C. Napięcie między okładkami tego kondensatora wynosi 5 V. Jaka jest pojemność tego kondensatora?
