السلك الأرضي

1. التمديدات الكهربائية المنزلية ثالثا / السلك الأرضي السلك الأرضي

2. أهداف الدرس • أن تذكر مفهوم الخط الأرضي. • أن توضح وظيفة الخط الأرضي. • أن تبين الحالات التي يعمل فيها التأريض. • أن تشرح طرق التأريض.

3. فكر ما الفرق بين هذه الأجهزة ؟؟

4. تعريف السلك الأرضيهو خط يوصل الهيكل المعدني للأجهزة الكهربائية بالأرض , وتكون مقاومته قليلة جدا لا تزيد عن 1 أوم.

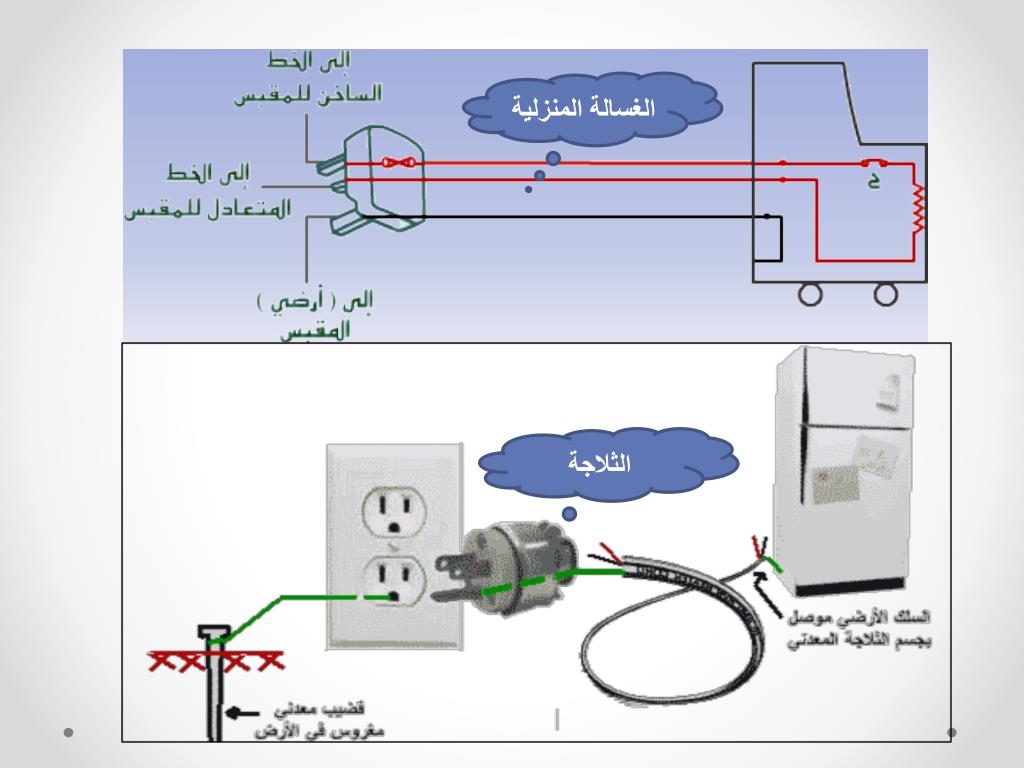

5. الغسالة المنزلية الثلاجة

6. الشكل المقابل يمثل جهاز منزلي مقاومته الداخلية 20 أوم , موصول بسلك أرضي مقاومته 0.5 أوم احسب قيمة التيار في هذه الحالة ؟ ت = ج / م = 220 / 20 = اا أمبير يعمل الجهاز بشكل طبيعي دون أي مشاكل. كيف يعمل السلك الأرضي؟

7. الحالات التي يعمل بها السلك الأرضي : 1- في حالة قصر الدارة الكهربائية 2- عند حدوث أي تسرب للتيار خارج الدائرة تذكر / حالة القصر .... هي حالة تصبح فيها شدة التيار عالية جدا , وتكون المقاومة قليلة جدا قريبة من الصفر أوم.

8. الحالات التي يعمل بها السلك الأرضي : 1- في حالة قصر الدائرة الكهربائية أي حدوث تماس بين السلك الحار والجسم المعدني للجهاز مــاذا يحدث في هذه الحالة ؟؟؟

9. الحالات التي يعمل بها السلك الأرضي : 1- في حالة قصر الدائرة الكهربائية في هذه الحالة يخرج التيار من السلك الحار عند نقطة التماس , ويكون له خياران إما أن يمر عبر مقاومة الجهاز 20 أوم , أو أن يمر عبر السلك الأرضي الذي مقاومته 0.5 أومفيجد الطريق الأسهل لمروره عبر المقاومة الصغيرة فيمر عبر الخط الأرضي. فتصبح قيمة التيار كالتالي / التيار = ج / م = 220 / 0.5 = 440 أمبير يقوم القاطع الالي بفصل التيار الكهربائي بشكل سريع جدا.

10. الحالات التي يعمل بها السلك الأرضي : 2- عند حدوث تسرب للتيار حالات التسرب التيار تكون في حالتين / أولا : عند تلامس الخط المتعادل مع الهيكل المعدني للجهاز (الموصول بالأرض). ثانيا : في حالة انقطاع السلك الأرضي.

11. الحالات التي يعمل بها السلك الأرضي : 2- عند حدوث تسرب للتيار أولا : عند تلامس الخط المتعادل مع الهيكل المعدني للجهاز (الموصول بالأرض). في هذه الحالة قد يعمل الجهاز , لكن بعد وصول التيار للخط المتعادل وعند نقطة التماس فإن معظم التيار سوف يتسرب من خلال السلك الأرضي , ولن يعود الى مصدر التيار . يقوم مفتاح التسريب الأرضي بفصل التيار الكهربائي عن كافة الأحمال.

12. الحالات التي يعمل بها السلك الأرضي : 2- عند حدوث تسرب للتيار ثانيا : في حالة انقطاع السلك الأرضي. لا يمكن اكتشاف هذا القطع , لماذا ؟؟ لأن السلك الأرضي ليس جزء من الدائرة الكهربائية. لذلك اذا لامس شخص هذا الجهاز , قد يصاب بصدمة كهربائية , ربما تكون ضارة أو مميتة.

13. لاحظ - تلامس السلك الحار مع الأرضي , أو الحار مع المتعادل , تسمى حالة قصر. - عند وصول التيار الكهربائي للسلك الأرضي تزداد قيمته بشكل كبير جدا لأن مقاومة السلك الأرضي للتيار قليلة جدا ولا تزيد عن واحد أوم. - يمكن وصل السلك الأرضي بالأرض بطرق متعددة , تسمى طرق التأريض.

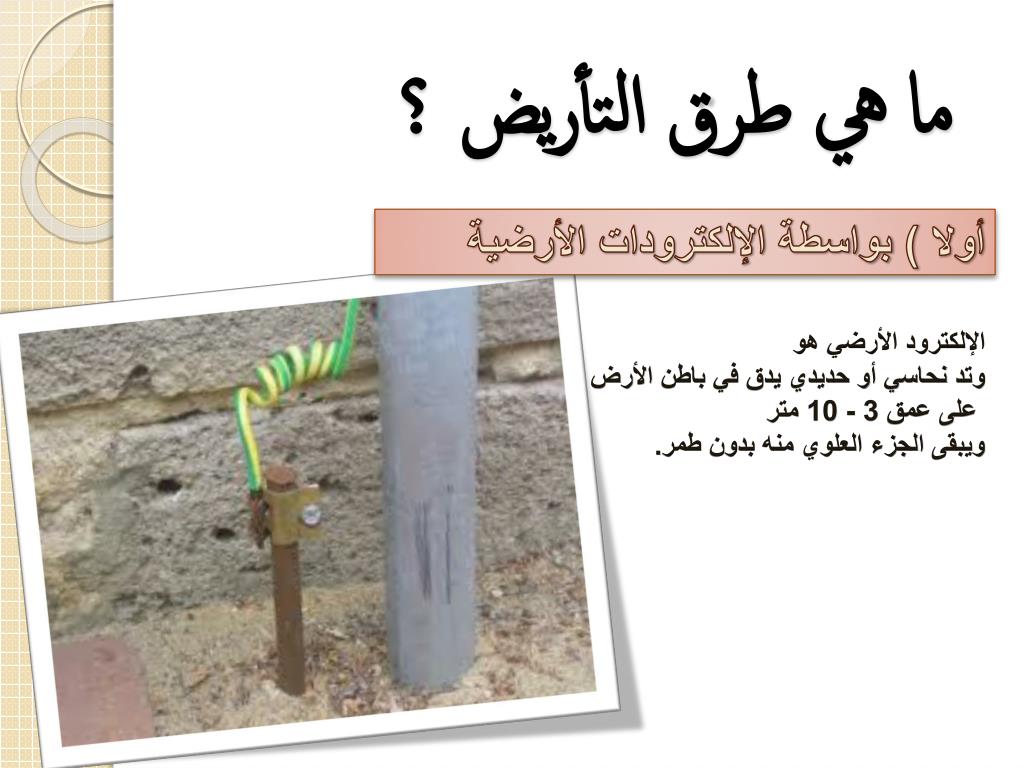

14. ما هي طرق التأريض ؟ أولا ) بواسطة الإلكترودات الأرضية الإلكترودالأرضي هو وتد نحاسي أو حديدي يدق في باطن الأرض على عمق 3 - 10 متر ويبقى الجزء العلوي منه بدون طمر.

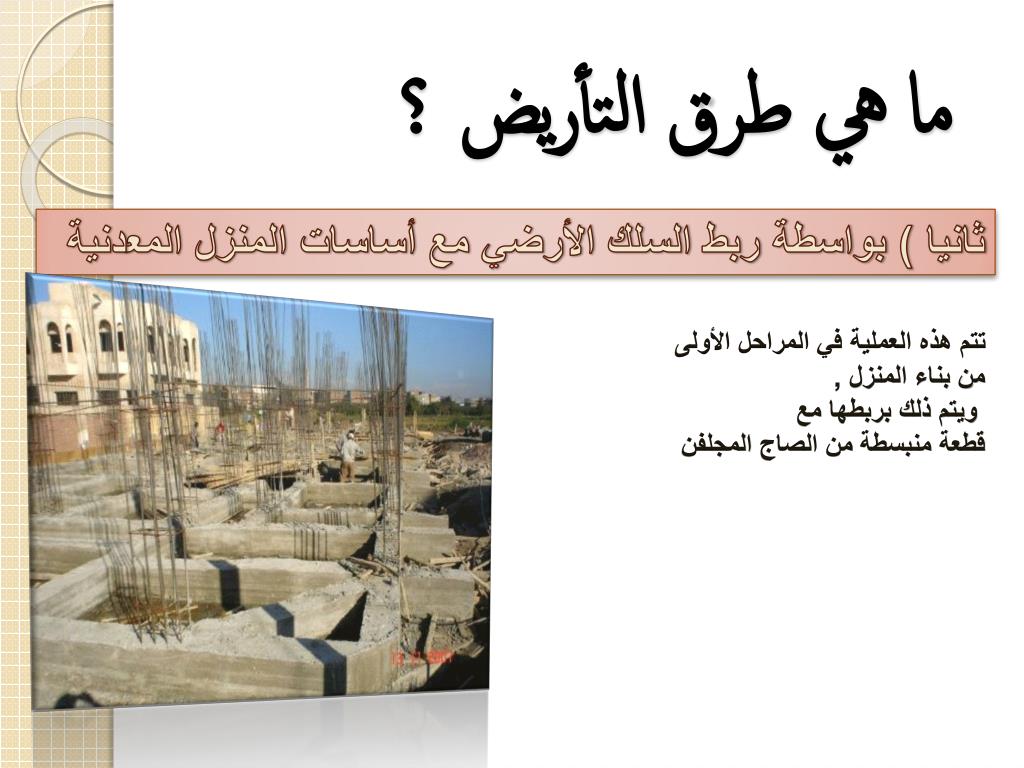

15. ما هي طرق التأريض ؟ ثانيا ) بواسطة ربط السلك الأرضي مع أساسات المنزل المعدنية تتم هذه العملية في المراحل الأولى من بناء المنزل , ويتم ذلك بربطها مع قطعة منبسطة من الصاج المجلفن

16. ما هي طرق التأريض ؟ ثالثا ) بواسطة ربط السلك الأرضي مع خط الماء الرئيسي وهذه العملية غير مستخدمة حاليا . ؟ فكر؟ هل يمكن استخدام أكثر من طريقة من طرق التأريض؟

17. سؤال مهم لماذا لا تصاب الطيور بالتكهرب عند وقوفها على سلك الكهرباء؟

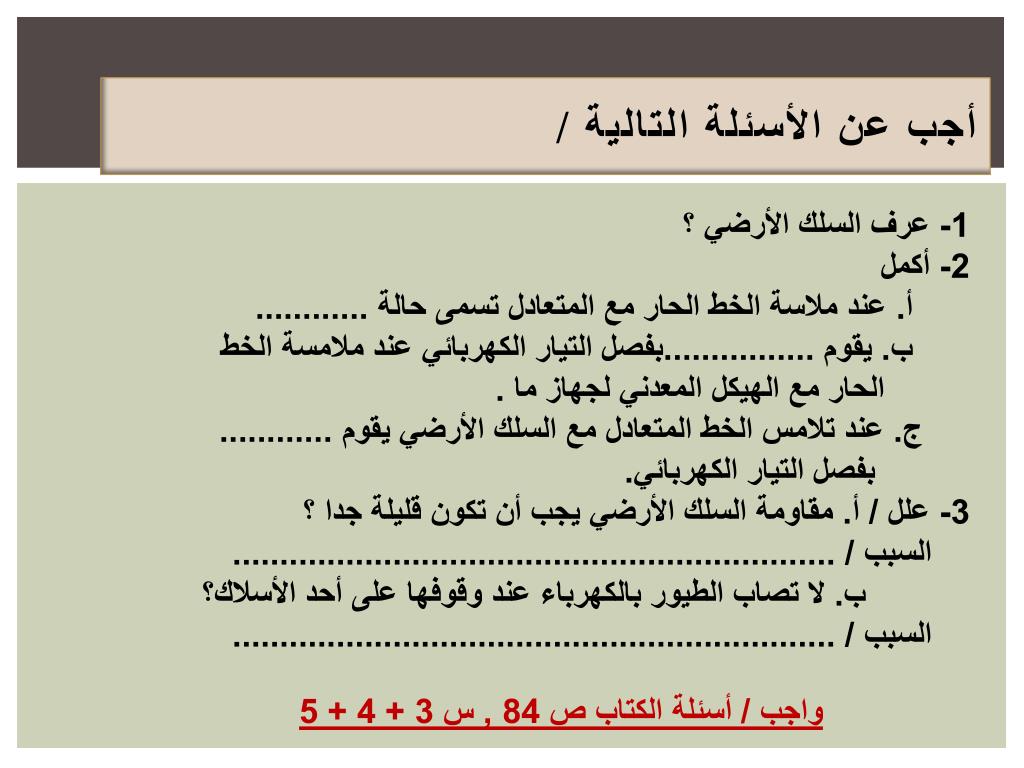

19. أجب عن الأسئلة التالية / 1- عرف السلك الأرضي ؟ 2- أكمل أ. عند ملاسة الخط الحار مع المتعادل تسمى حالة ............ ب. يقوم ................بفصل التيار الكهربائي عند ملامسة الخط الحار مع الهيكل المعدني لجهاز ما . ج. عند تلامس الخط المتعادل مع السلك الأرضي يقوم ............ بفصل التيار الكهربائي. 3- علل / أ. مقاومة السلك الأرضي يجب أن تكون قليلة جدا ؟ السبب / ................................................................ ب. لا تصاب الطيور بالكهرباء عند وقوفها على أحد الأسلاك؟ السبب / ................................................................ واجب / أسئلة الكتاب ص 84 , س 3 + 4 + 5

20. الدرس القادم / المخارج الكهربائية انتهى الدرس
