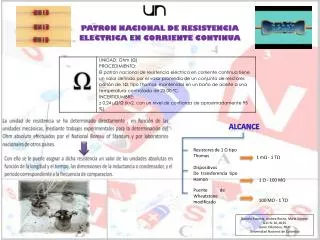

PATRON NACIONAL DE RESISTENCIA

ELECTRICA EN CORRIENTE CONTINUA

alcance

Resistores de 1 Ω tipo Thomas

1 mΩ - 1 TΩ

Dispositivos

De transferencia tipo Hamon

1 Ω - 100 MΩ

Puente de Wheatstone modificado

100 MΩ - 1 TΩ

Daniela Escorcia, Andrea Rocha, María Gómez.

G11 N: 10,18,35

Jaime Villalobos, Ph.D

Universidad Nacional de Colombia


Alcance

PATRON NACIONAL DE RESISTENCIA

ELECTRICA EN CORRIENTE CONTINUA

elaboración

tipos

Reproducción del patrón

Mantenimiento

.

Bajo estas condiciones la resistencia Hall (RH) de la muestra se cuantiza y queda expresada en términos de la constante de Planck (h) y la carga del electrón (e) mediante:

Este efecto se puede observar en muestras semiconductoras (heteroestructuras) que contienen un gas de electrones de dos dimensiones en la interfaz de dos capaz de material semiconductor de la muestra.

La muestra se somete a temperaturas inferiores a la del Helio líquido en presencia de un campo magnético B intenso

Control estadístico de los valores de cada resistor, a través de intercomparaciones periódicas, utilizando un puente de resistencia que opera bajo el principio de un comparador de corrientes.

EFECTO HALL CUÁNTICO

Daniela Escorcia, Andrea Rocha, María Gómez.

G11 N: 10,18,35

Jaime Villalobos, Ph.D

Universidad Nacional de Colombia


Alcance

PATRON NACIONAL DE RESISTENCIA

ELECTRICA EN CORRIENTE CONTINUA

Para reproducir el ohm mediante el efecto Hall cuántico, el CENAM cuenta con una bobina superconductora para la generación del campo magnético B y un control de temperatura, que permiten someter a la muestra semiconductora a campos magnéticos intensos y temperaturas hasta del orden de 14 T y 1,3 K, respectivamente. El laboratorio cuenta con un conjunto de heteroestructuras de AlGaAs/GaAs proporcionadas por el Physikalisch-TechnischeBundesanstalt (PTB) de Alemania y el Bureau International des Poids et Mesures (BIPM).

El sistema de medición utilizado actualmente para relacionar la resistencia Hall cuantizada con un resistor bajo calibración, se basa en la medición de la tensión Hall y la caída de tensión en un resistor de 10 kΩ, conectados en serie, utilizando un voltímetro digital de alta resolución.

Bajo estas condiciones, se han obtenido incertidumbres de medición del orden de 0,05 µΩ/Ω en la calibración de resistores de 10 kΩ.

Trazabilizad

  • Proporciona trazabilidad a otras magnitudes electicas como:

  • Corriente continua

  • Potencia

  • Energía.

Laboratorio en Colombia

BIBLIOGRAFIA

http://www.cenam.mx/publicaciones/descargas/PDFFiles/cnm-pne-3.PDF

El laboratorio está ubicado en el tercer piso del edificio sede CAN de la Superintendencia ala nororiental. El laboratorio maneja cinco (5) magnitudes: voltaje continuo, voltaje alterno, corriente continua, corriente alterna y resistencia.

http://www.cenam.mx/dme/410_Resistencia.asp

http://www.sic.gov.co/recursos_user/documentos/proteccion_consumidor/Corriente.pdf

http://www.sic.gov.co/es/web/guest/corriente-continua-y-alterna

Daniela Escorcia, Andrea Rocha, María Gómez.

G11 N: 10,18,35

Jaime Villalobos, Ph.D

Universidad Nacional de Colombia
