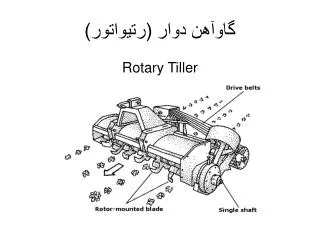

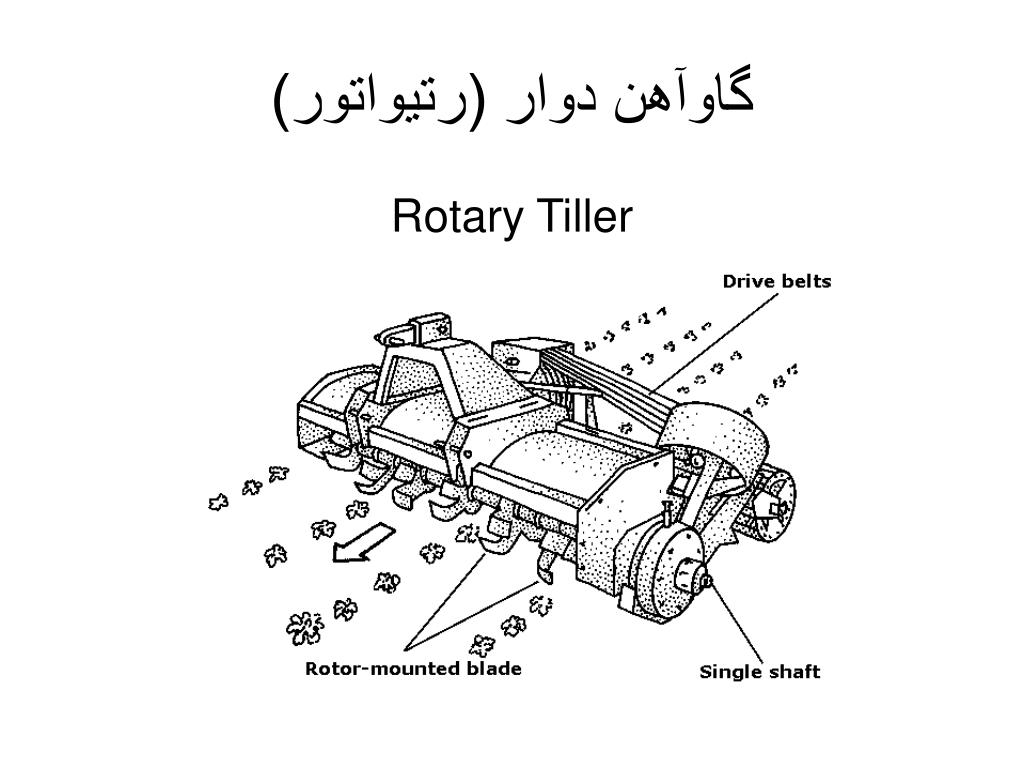

گاوآهن دوار (رتيواتور)

Loading in 2 Seconds...

play fullscreen
1 / 20

Rotary Tiller - PowerPoint PPT Presentation


  • 317 Views
  • Uploaded on

گاوآهن دوار (رتيواتور). Rotary Tiller. تاريخچه. اولين ثبت اختراع 18560 – 1850 اولين وسيله ساخته شده تجاري در سويس سال 1910 استفاده گسترده در آمريكا از سال 1930. ويژه گيها. كاهش يا حذف نيروي كششي انجام كليه فعاليت هاي خاكورزي با يك تردد افزايش راندمان كششي تراكتور. انواع.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Rotary Tiller' - bert


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

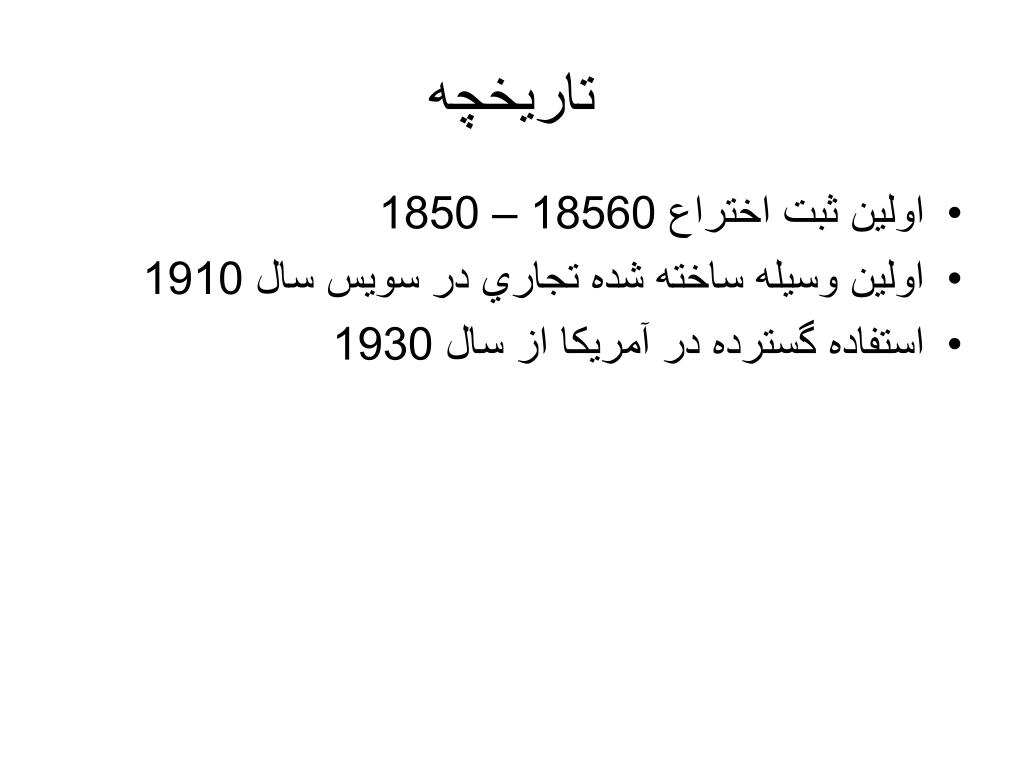

تاريخچه
  • اولين ثبت اختراع 18560 – 1850
  • اولين وسيله ساخته شده تجاري در سويس سال 1910
  • استفاده گسترده در آمريكا از سال 1930
slide3

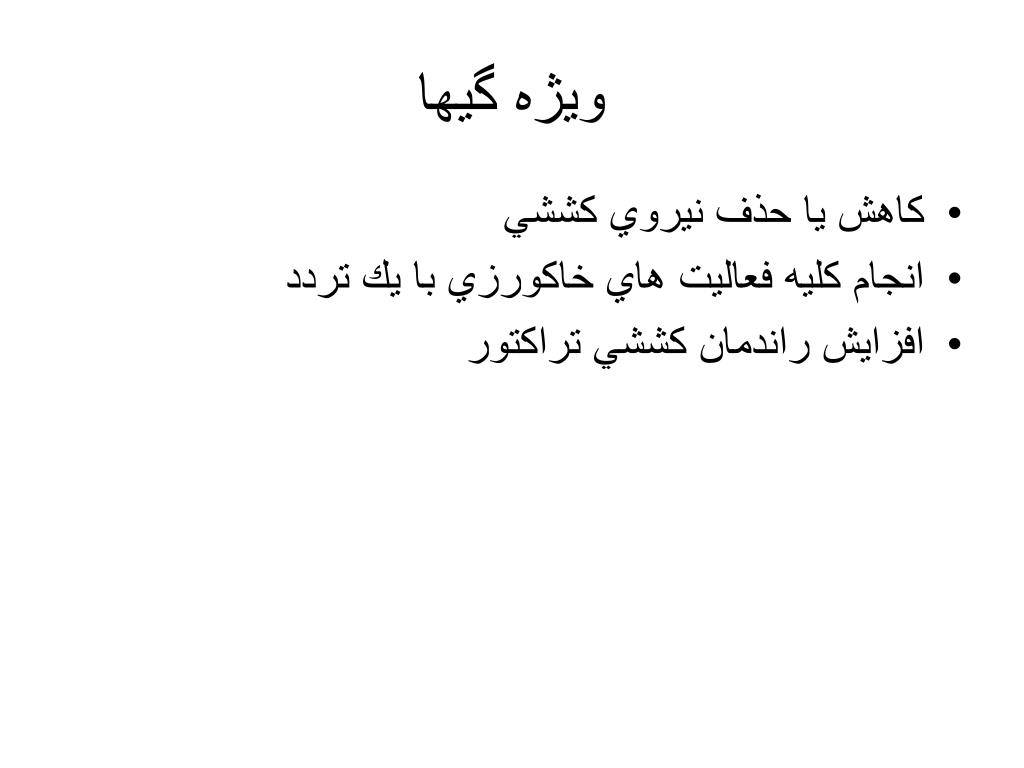

ويژه گيها
  • كاهش يا حذف نيروي كششي
  • انجام كليه فعاليت هاي خاكورزي با يك تردد
  • افزايش راندمان كششي تراكتور

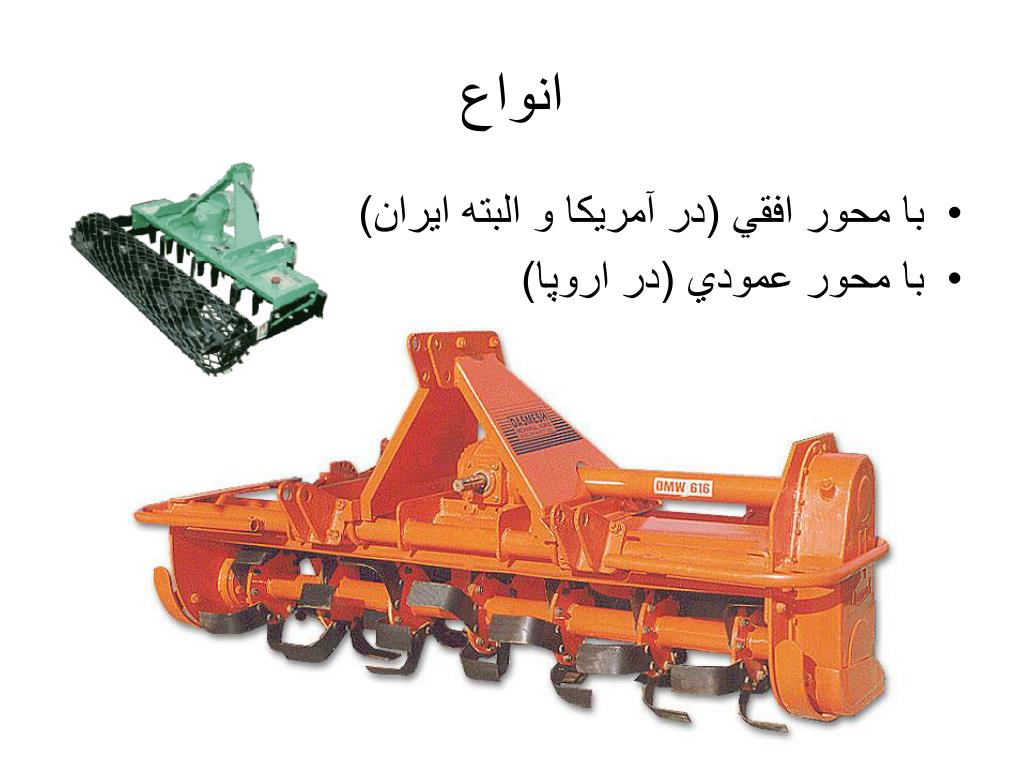

slide4
انواع
  • با محور افقي (در آمريكا و البته ايران)
  • با محور عمودي (در اروپا)
slide6

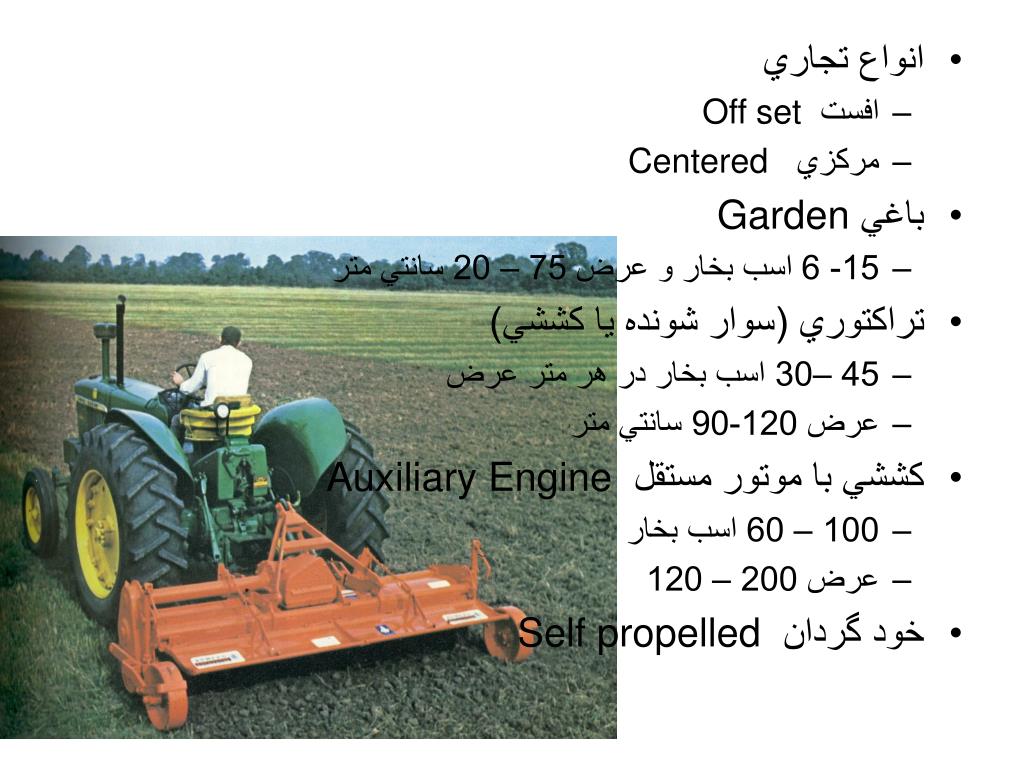

انواع تجاري
    • افست Off set
    • مركزيCentered
  • باغي Garden
    • 15- 6 اسب بخار و عرض 75 – 20 سانتي متر
  • تراكتوري (سوار شونده يا كششي)
    • 45 –30 اسب بخار در هر متر عرض
    • عرض 120-90 سانتي متر
  • كششي با موتور مستقل Auxiliary Engine
    • 100 – 60 اسب بخار
    • عرض 200 – 120
  • خود گردان Self propelled

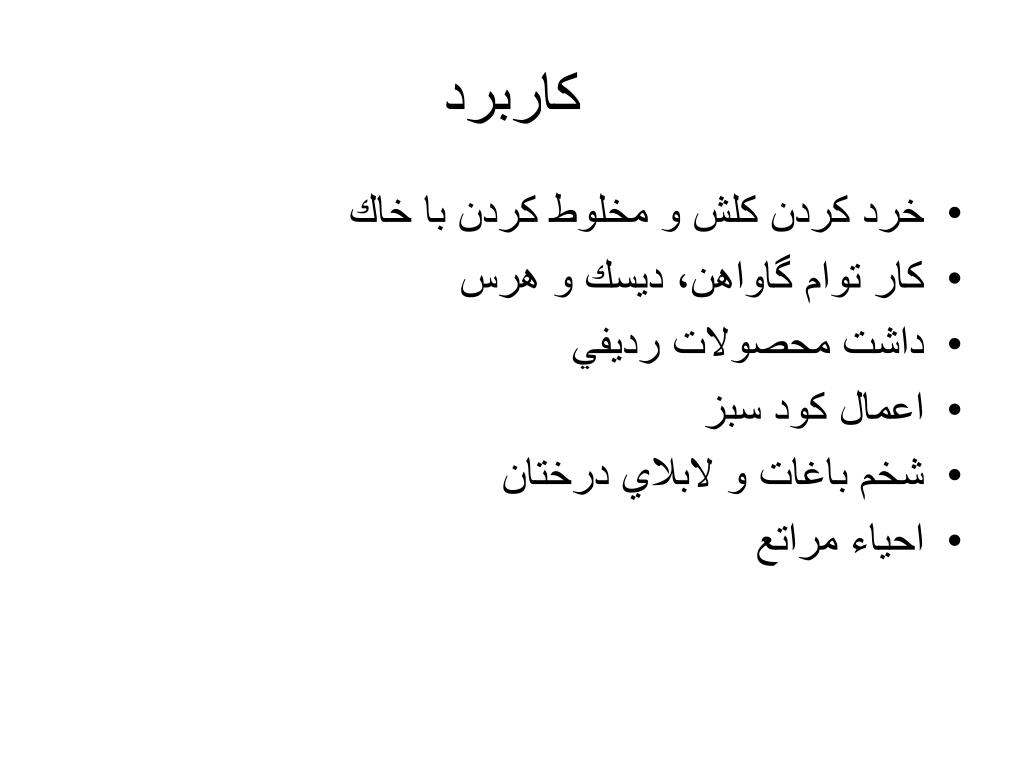

slide10
كاربرد
  • خرد كردن كلش و مخلوط كردن با خاك
  • كار توام گاواهن، ديسك و هرس
  • داشت محصولات رديفي
  • اعمال كود سبز
  • شخم باغات و لابلاي درختان
  • احياء مراتع
slide12

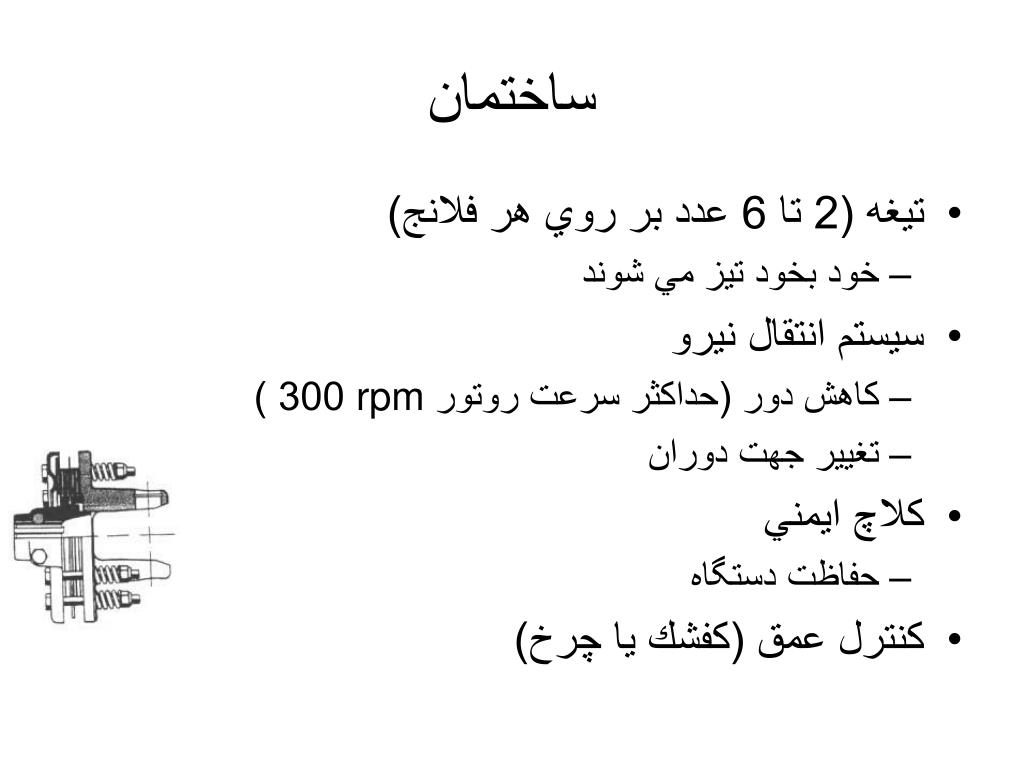

ساختمان
  • تيغه (2 تا 6 عدد بر روي هر فلانج)
    • خود بخود تيز مي شوند
  • سيستم انتقال نيرو
    • كاهش دور (حداكثر سرعت روتور rpm 300 )
    • تغيير جهت دوران
  • كلاچ ايمني
    • حفاظت دستگاه
  • كنترل عمق (كفشك يا چرخ)
slide15

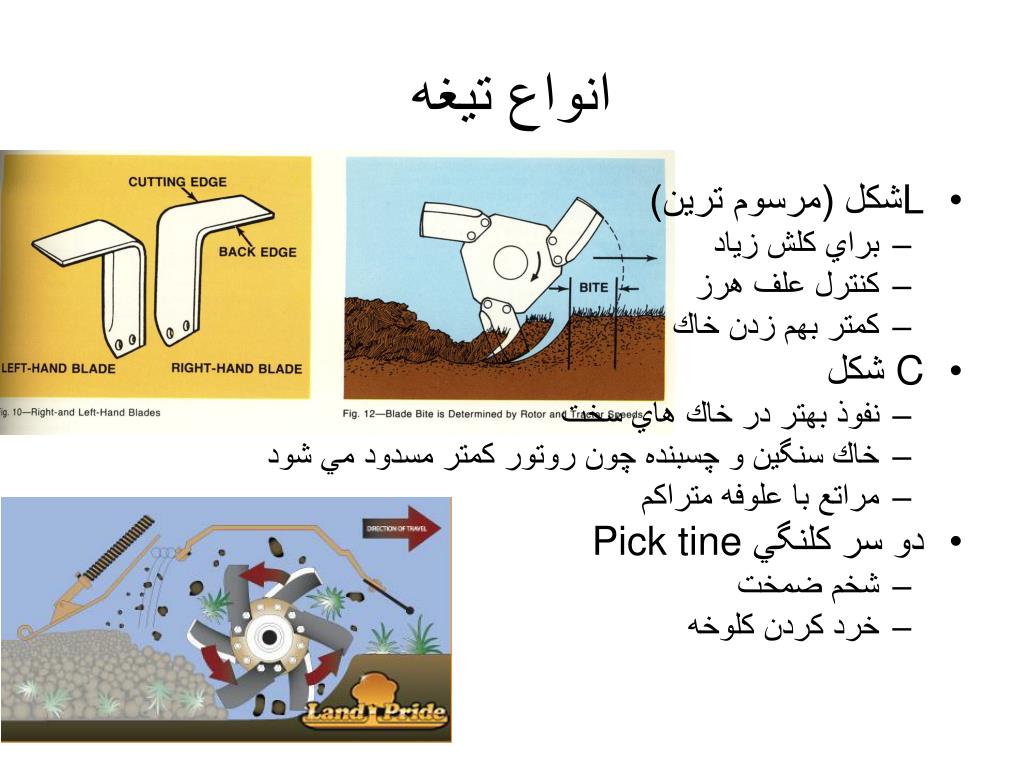

انواع تيغه
  • L‌شكل (مرسوم ترين)
    • براي كلش زياد
    • كنترل علف هرز
    • كمتر بهم زدن خاك
  • C شكل
    • نفوذ بهتر در خاك هاي سخت
    • خاك سنگين و چسبنده چون روتور كمتر مسدود مي شود
    • مراتع با علوفه متراكم
  • دو سر كلنگي Pick tine
    • شخم ضمخت
    • خرد كردن كلوخه
slide16

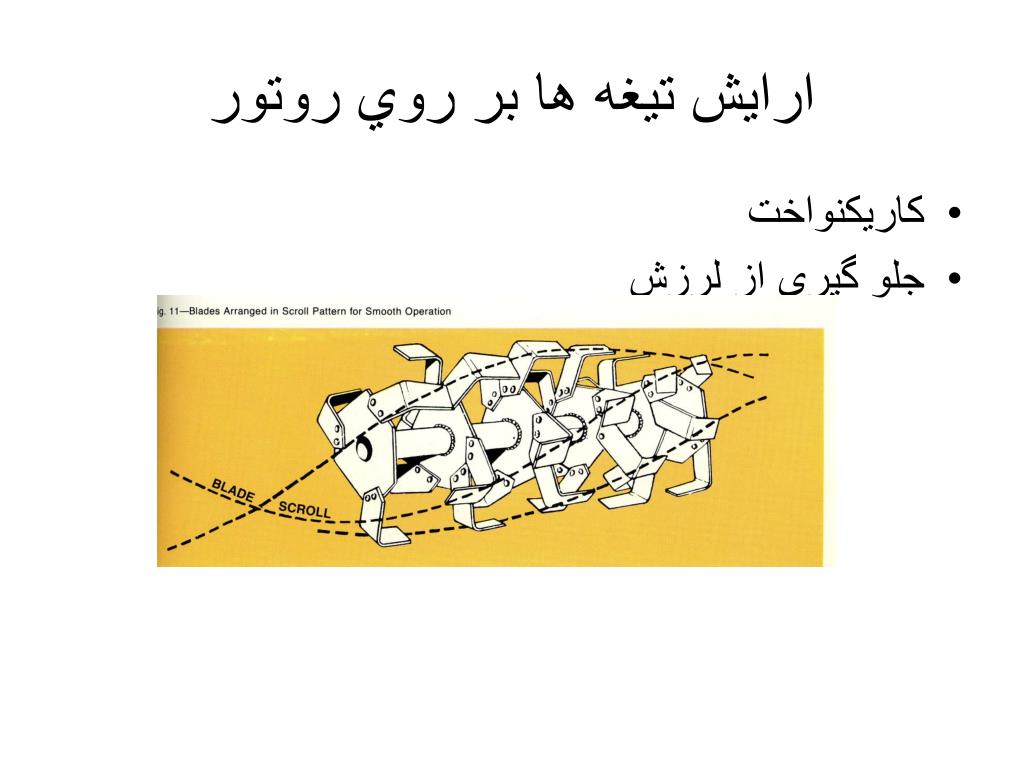

ارايش تيغه ها بر روي روتور
  • كاريكنواخت
  • جلو گيري از لرزش
bite lenght

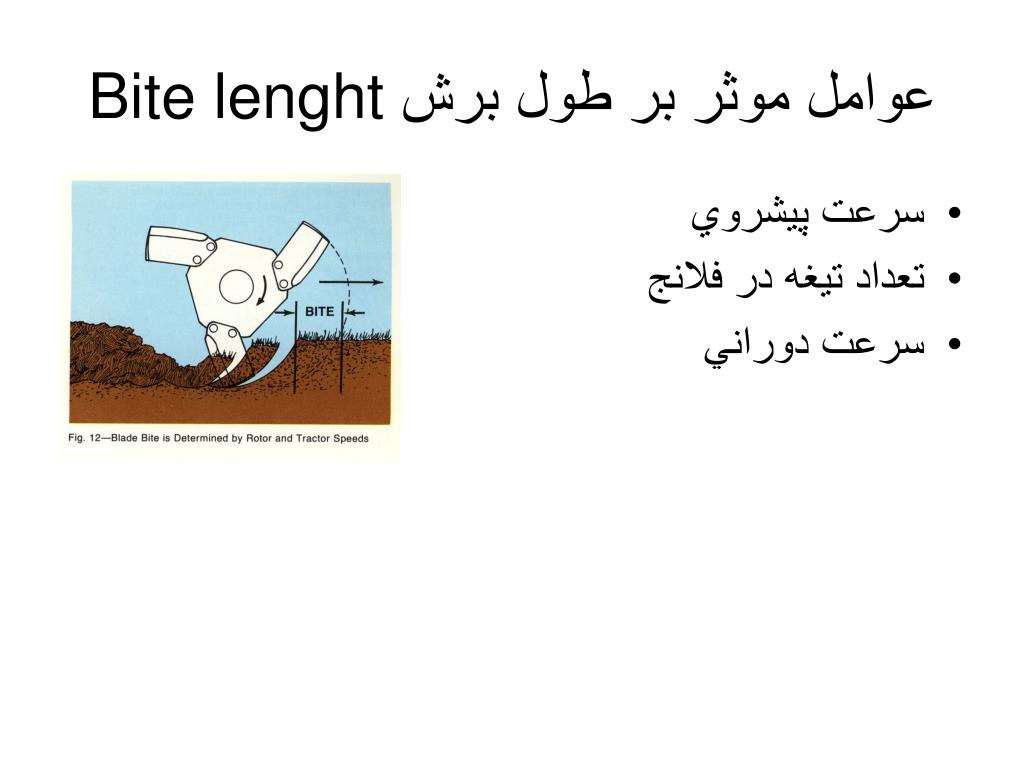

عوامل موثر بر طول برش Bite lenght
  • سرعت پيشروي
  • تعداد تيغه در فلانج
  • سرعت دوراني

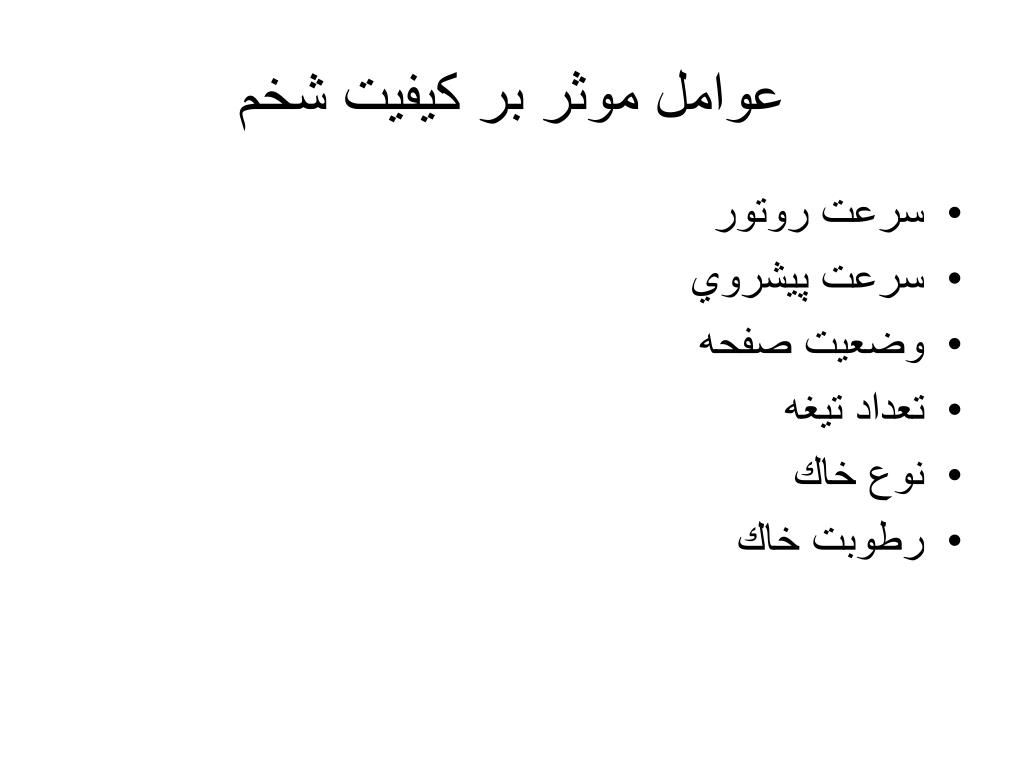

slide18
عوامل موثر بر كيفيت شخم
  • سرعت روتور
  • سرعت پيشروي
  • وضعيت صفحه
  • تعداد تيغه
  • نوع خاك
  • رطوبت خاك

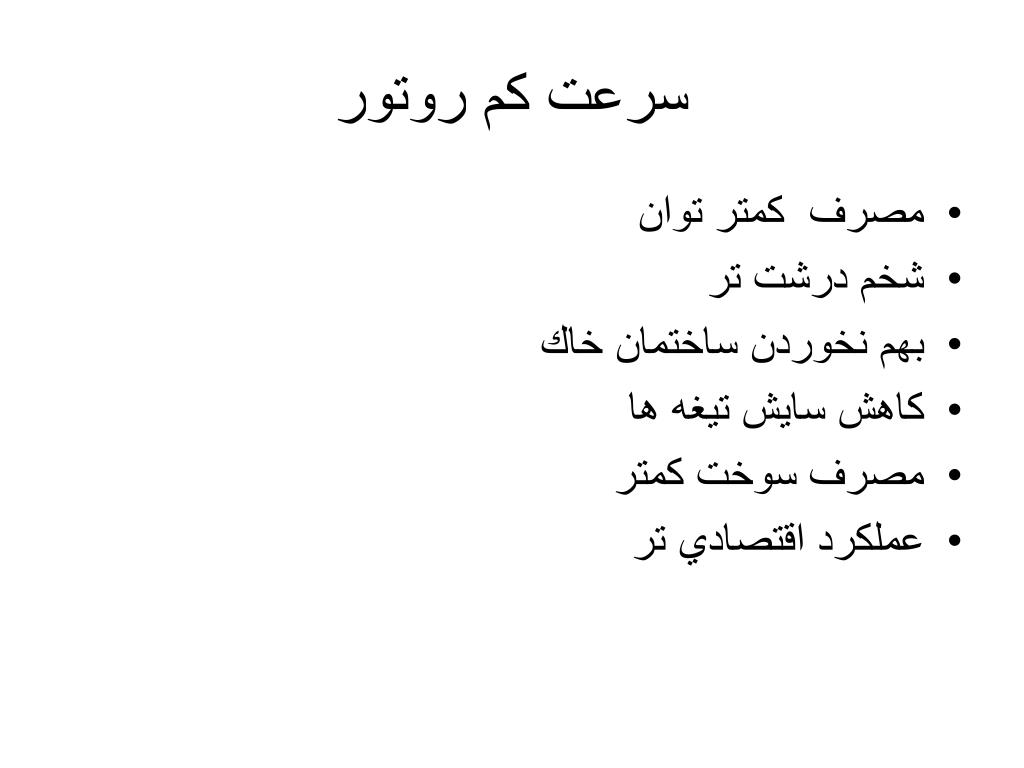

slide19
سرعت كم روتور
  • مصرف كمتر توان
  • شخم درشت تر
  • بهم نخوردن ساختمان خاك
  • كاهش سايش تيغه ها
  • مصرف سوخت كمتر
  • عملكرد اقتصادي تر

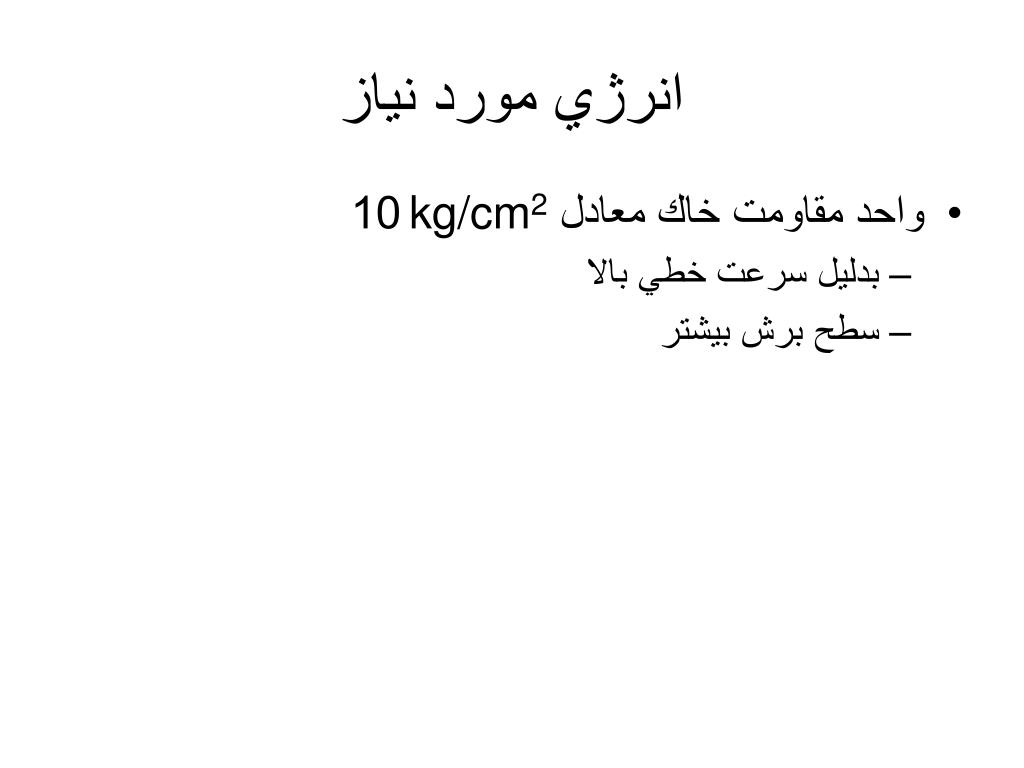

slide20
انرژي مورد نياز
  • واحد مقاومت خاك معادل kg/cm210
    • بدليل سرعت خطي بالا
    • سطح برش بيشتر
